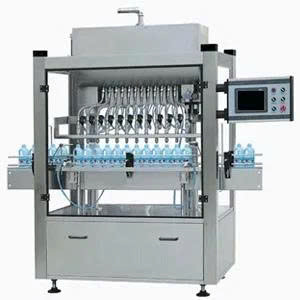

Máy chiết rót chất lỏng tự động dạng thẳng nhiều đầu

MÁY CHIẾT RÓT CHẤT LỎNG TỰ ĐỘNG DẠNG THẲNG NHIỀU ĐẦU

TỰ ĐỘNG HÓA CHIẾT RÓT – ĐỊNH LƯỢNG CHÍNH XÁC – VẬN HÀNH ỔN ĐỊNH CHO DÂY CHUYỀN CÔNG NGHIỆP

Khi sản lượng tăng lên, một hệ thống chiết rót thủ công hoặc ít đầu chiết rất dễ trở thành điểm nghẽn của cả dây chuyền. Máy chiết rót chất lỏng tự động dạng thẳng nhiều đầu được phát triển để giải quyết bài toán đó bằng cấu hình nhiều đầu chiết, hệ thống điều khiển tự động và băng tải vận chuyển liên tục.

Máy có thể cấu hình từ 6 đến 14 đầu chiết, hỗ trợ dải định lượng 50–5000ml, phù hợp với nhiều loại sản phẩm dạng lỏng như nước, nước giải khát, dầu, nước tương, rượu và các sản phẩm có đặc tính dòng chảy tương thích.

6–14 ĐẦU CHIẾT – LINH HOẠT THEO QUY MÔ SẢN XUẤT

Điểm nổi bật của máy nằm ở khả năng lựa chọn số lượng đầu chiết theo yêu cầu thực tế.

⚡ 6–14 đầu chiết: Có thể thiết kế theo năng suất và bố trí dây chuyền.

🎯 Dải chiết 50–5000ml: Phù hợp với nhiều quy cách đóng gói.

🚀 Năng suất linh hoạt: Với chai 500ml, tốc độ tham chiếu đạt 6–8 chai/phút cho mỗi đầu chiết.

📈 Dễ nâng cấp cấu hình: Số đầu chiết được xác định dựa trên nhu cầu sản xuất của từng doanh nghiệp.

Cấu hình nhiều đầu giúp quá trình chiết diễn ra đồng thời trên nhiều chai, từ đó tạo dòng sản phẩm liên tục và phù hợp với các dây chuyền cần duy trì năng suất ổn định.

CHIẾT TỰ CHẢY THEO MỨC CHẤT LỎNG – ĐỊNH LƯỢNG ĐỒNG ĐỀU

Máy sử dụng phương pháp chiết tự chảy theo mức chất lỏng đồng đều, phù hợp với các sản phẩm có đặc tính dòng chảy tương thích.

💧 Mức chất lỏng đồng đều: Hỗ trợ tạo sự nhất quán về lượng sản phẩm trong chai.

🎯 Độ chính xác ±1%: Kiểm soát định lượng theo thông số công bố.

🔄 Chiết rót liên tục: Phù hợp với dây chuyền sản xuất tự động.

Phương thức chiết này đặc biệt hữu ích khi doanh nghiệp quan tâm đến tính đồng đều về mức chất lỏng giữa các chai, bên cạnh yêu cầu về năng suất.

PLC SIEMENS + MÀN HÌNH CẢM ỨNG 7 INCH – ĐIỀU KHIỂN TRỰC QUAN

Toàn bộ hoạt động của hệ thống được quản lý thông qua PLC Siemens kết hợp màn hình cảm ứng màu Siemens 7 inch.

🖥️ Màn hình cảm ứng 7 inch: Hỗ trợ thao tác cài đặt và theo dõi quá trình vận hành.

⚙️ PLC Siemens: Điều khiển trình tự hoạt động của máy.

👁️ Cảm biến LEUZE hoặc SICK: Hỗ trợ nhận diện vị trí chai trong dây chuyền.

🔌 Relay và công tắc khí Schneider: Sử dụng cho hệ thống điều khiển điện.

🎛️ Biến tần AB, Schneider hoặc Siemens: Hỗ trợ điều chỉnh tốc độ động cơ theo cấu hình.

Cấu hình điều khiển này giúp máy dễ dàng phối hợp với các thiết bị khác trong dây chuyền chiết rót – đóng nắp – dán nhãn – đóng gói.

BĂNG TẢI XÍCH INOX 82MM – VẬN CHUYỂN ỔN ĐỊNH

Không chỉ tập trung vào bộ phận chiết, máy còn được trang bị hệ thống vận chuyển chai bằng băng tải xích inox rộng 82mm.

🔄 Tốc độ điều chỉnh: 0–15m/phút.

📐 Chiều cao băng tải: Khoảng 750 ± 25mm tính từ mặt đất.

⚙️ Động cơ: Động cơ 370W có điều chỉnh tốc độ bằng biến tần.

🔩 Vật liệu: Xích inox, phù hợp với môi trường sản xuất công nghiệp.

Nhờ tốc độ băng tải có thể điều chỉnh, doanh nghiệp dễ dàng đồng bộ nhịp vận chuyển chai với tốc độ chiết và các thiết bị phía sau.

BỒN CHỨA 200 LÍT – KIỂM SOÁT MỨC CHẤT LỎNG

Hệ thống được trang bị bồn chứa nguyên liệu dung tích 200L, đi kèm công tắc kiểm soát mức chất lỏng.

Điều này giúp duy trì nguồn cấp cho quá trình chiết và hỗ trợ người vận hành theo dõi tình trạng nguyên liệu trong bồn.

🛢️ Dung tích bồn: 200L.

📊 Công tắc mức chất lỏng: Theo dõi mức nguyên liệu.

⚠️ Cảnh báo khi thiếu chất lỏng: Khi lượng chất lỏng trong bồn không đủ, hệ thống có chức năng cảnh báo dừng máy theo cấu hình bảo vệ.

Đây là một chi tiết quan trọng giúp hạn chế việc dây chuyền tiếp tục vận hành trong tình trạng thiếu nguyên liệu.

VẬT LIỆU INOX 304 – PHÙ HỢP NHIỀU ỨNG DỤNG CHIẾT RÓT

Các bộ phận chính như bồn chứa, đầu chiết và những vị trí tiếp xúc với chất lỏng được chế tạo từ inox 304 kết hợp PVC dùng trong ngành thực phẩm.

🔹 Inox 304: Được sử dụng cho các bộ phận chính của hệ thống.

🔹 PVC công nghiệp thực phẩm: Sử dụng tại những vị trí phù hợp.

🔹 Gioăng làm kín: Có thể sử dụng silicone, cao su fluorine hoặc PTFE theo cấu hình.

Cấu hình vật liệu này giúp máy có thể phục vụ nhiều nhóm sản phẩm dạng lỏng với đặc tính khác nhau.

HỆ THỐNG KHÍ NÉN VÀ BƠM – CẤU HÌNH CHO VẬN HÀNH TỰ ĐỘNG

Máy sử dụng hệ thống khí nén và bơm cấp liệu được lựa chọn theo cấu hình công nghiệp.

⚙️ AIRTAC – Đài Loan: Linh kiện khí nén.

🔧 Bơm bánh răng inox: Hỗ trợ đưa chất lỏng từ bồn đến hệ thống chiết.

🔒 Silicone / cao su fluorine / PTFE: Các lựa chọn vật liệu gioăng làm kín.

💨 Áp suất khí: 0.6–0.8MPa.

Sự kết hợp giữa hệ thống khí nén, bơm và điều khiển PLC giúp quá trình chiết rót được vận hành theo chu trình tự động.

ỨNG DỤNG ĐA DẠNG – TỪ ĐỒ UỐNG ĐẾN DẦU VÀ NƯỚC TƯƠNG

Máy được thiết kế cho nhiều nhóm sản phẩm dạng lỏng có đặc tính phù hợp với phương pháp chiết tự chảy.

🥤 Nước giải khát

💧 Nước

🛢️ Dầu

🥢 Nước tương

🍷 Rượu

Ngoài các sản phẩm trên, máy có thể được cân nhắc cho những chất lỏng khác dựa trên độ nhớt, khả năng chảy, dung tích đóng gói và yêu cầu định lượng thực tế.

THIẾT KẾ DẠNG THẲNG – DỄ TÍCH HỢP VÀO DÂY CHUYỀN

Thiết kế dạng thẳng giúp máy thuận tiện bố trí trong dây chuyền sản xuất, đặc biệt khi cần kết nối với các công đoạn khác.

🔗 Cấp chai → Chiết rót → Đóng nắp → Dán nhãn → Đóng gói

Tùy theo nhu cầu, máy có thể được bố trí như một công đoạn độc lập hoặc tích hợp vào dây chuyền tự động hoàn chỉnh.

Đây là lợi thế đáng chú ý đối với doanh nghiệp đang từng bước chuyển từ sản xuất bán tự động sang dây chuyền chiết rót tự động hóa cao hơn.

THÔNG SỐ KỸ THUẬT

Hạng mục	Thông số
Loại máy	Máy chiết rót chất lỏng tự động dạng thẳng nhiều đầu
Số đầu chiết	6–14 đầu
Dung tích chiết	50–5000ml
Phương pháp chiết	Tự chảy theo mức chất lỏng đồng đều
Tốc độ tham chiếu	6–8 chai/phút/đầu với chai 500ml
Độ chính xác	±1%
Điều khiển	PLC + màn hình cảm ứng
PLC	Siemens – Đức
Màn hình HMI	Siemens 7 inch màu
Vật liệu chính	Inox 304 + PVC dùng trong ngành thực phẩm
Áp suất khí	0.6–0.8MPa
Băng tải	Xích inox rộng 82mm
Tốc độ băng tải	0–15m/phút
Chiều cao băng tải	750 ± 25mm
Động cơ băng tải	370W, điều chỉnh tốc độ bằng biến tần
Bồn chứa	200L
Bảo vệ	Cảnh báo khi thiếu chất lỏng trong bồn
Nguồn điện	1KW / 220V / 1 pha
Cảm biến quang điện	LEUZE hoặc SICK
Linh kiện khí nén	AIRTAC
Bơm cấp liệu	Bơm bánh răng inox
Gioăng làm kín	Silicone, cao su fluorine, PTFE

BIẾN KHÂU CHIẾT RÓT THÀNH MỘT MẮT XÍCH TỰ ĐỘNG TRONG DÂY CHUYỀN

Máy chiết rót chất lỏng tự động dạng thẳng nhiều đầu không chỉ tạo ra khả năng chiết rót đồng thời trên nhiều chai mà còn mang đến một cấu hình có tính đồng bộ cao: 6–14 đầu chiết, định lượng 50–5000ml, độ chính xác ±1%, PLC Siemens, HMI 7 inch, cảm biến LEUZE/SICK, băng tải xích inox và hệ thống kiểm soát mức nguyên liệu.

Đây là lựa chọn phù hợp cho doanh nghiệp muốn xây dựng một hệ thống chiết rót có khả năng vận hành liên tục, dễ điều chỉnh và sẵn sàng kết nối với các công đoạn đóng gói tiếp theo.

🚀 SẴN SÀNG TĂNG TỐC DÂY CHUYỀN CHIẾT RÓT? LIÊN HỆ NGAY ĐỂ ĐƯỢC TƯ VẤN SỐ ĐẦU CHIẾT, DUNG TÍCH, NĂNG SUẤT VÀ CẤU HÌNH MÁY PHÙ HỢP NHẤT VỚI SẢN PHẨM CỦA BẠN!
