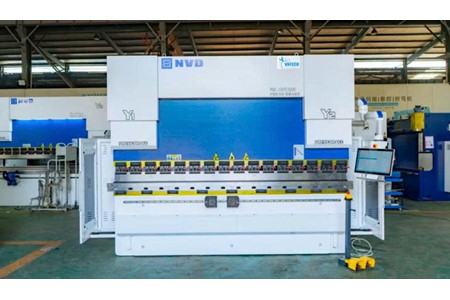

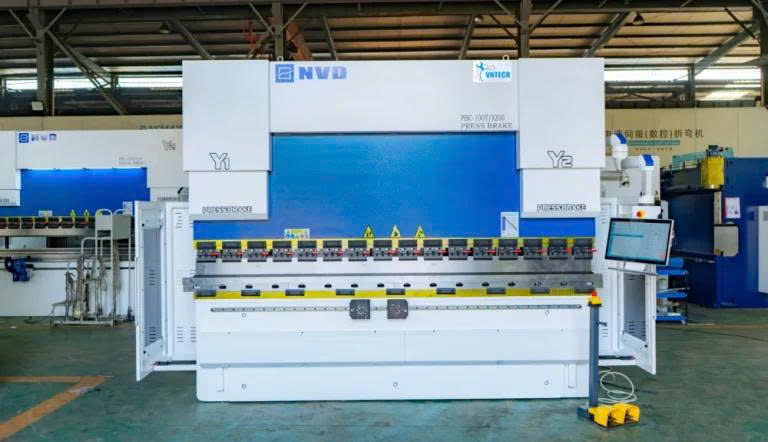

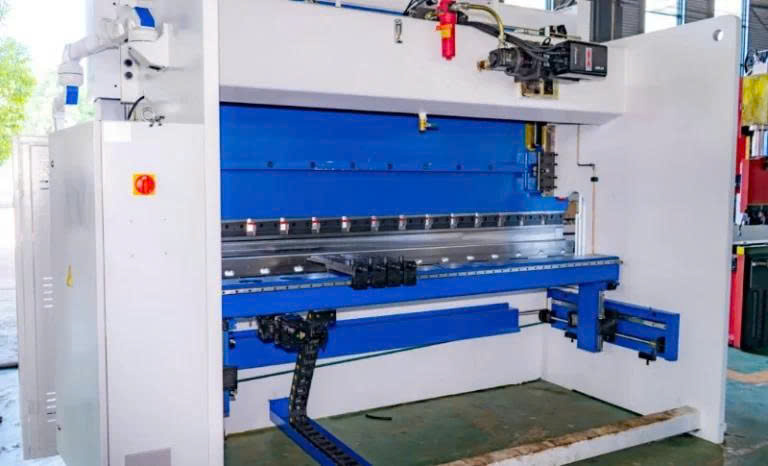

Máy chấn tôn thủy lực 100 tấn – PBC 100T/3200

MÁY CHẤN TÔN THỦY LỰC 100 TẤN PBC 100T/3200 – GIẢI PHÁP CHẤN TẤM KHỔ LỚN, LỰC CHẤN MẠNH, ĐỘ CHÍNH XÁC CAO

Máy chấn tôn thủy lực 100 tấn PBC 100T/3200 là dòng máy chấn CNC của NVD được thiết kế cho nhu cầu gia công kim loại tấm có chiều dài lớn và yêu cầu lực chấn cao. Với lực chấn 100 tấn, chiều dài chấn 3200 mm cùng hệ thống điều khiển 5 trục Y1, Y2, X, R + 1 Crowning, máy phù hợp với nhiều công việc gia công tấm trong sản xuất cơ khí, chế tạo tủ điện, tủ bếp, bàn ghế, khung vách và các chi tiết kim loại có kích thước lớn.

Model: PBC – 100T/3200

Lực chấn: 100 tấn

Chiều dài chấn: 3200 mm

Bộ điều khiển: SCS900

Điều khiển: Y1, Y2, X, R + 1 Crowning

Thương hiệu: NVD

Xuất xứ: Trung Quốc

Không chỉ tập trung vào lực chấn, PBC 100T/3200 còn được xây dựng với hệ thống truyền động, thủy lực, thước quang, Backgauge và các linh kiện điện từ những thương hiệu được sử dụng trong ngành máy công cụ. Đây là nền tảng giúp máy đáp ứng tốt những yêu cầu về độ ổn định, khả năng lặp lại và hiệu quả sản xuất trong môi trường gia công kim loại tấm.

100 TẤN LỰC CHẤN – 3200 MM CHIỀU DÀI CHẤN

💪 Với lực chấn 100 tấn, PBC 100T/3200 có khả năng gia công nhiều loại vật liệu kim loại tấm tùy theo chiều dày, chiều rộng và yêu cầu uốn thực tế.

📐 Chiều dài chấn 3200 mm cho phép xử lý những tấm kim loại có kích thước lớn, giảm nhu cầu chia nhỏ chi tiết trong quá trình sản xuất.

Đây là cấu hình phù hợp với các doanh nghiệp thường xuyên gia công những sản phẩm có chiều dài lớn, cần duy trì góc chấn đồng đều trên toàn bộ chiều dài chi tiết.

HỆ THỐNG CNC 5 TRỤC – KIỂM SOÁT CHÍNH XÁC QUÁ TRÌNH CHẤN

🖥️ Máy được cấu hình Y1, Y2, X, R + 1 Crowning, trong đó hai trục Y1/Y2 kiểm soát chuyển động chấn, còn X và R đảm nhiệm định vị cữ sau theo chương trình.

🎯 Việc điều khiển nhiều trục giúp giảm thao tác căn chỉnh thủ công, nâng cao khả năng lặp lại vị trí chấn giữa các sản phẩm.

Khi kết hợp cùng hệ thống bù bàn, thước quang và cữ sau servo, máy có thể đáp ứng tốt những công việc cần độ ổn định cao trong sản xuất hàng loạt.

CỮ SAU ĐA ĐIỂM – TĂNG KHẢ NĂNG ĐỊNH VỊ PHÔI

📏 Hệ thống cữ sau điều khiển bằng trục X và R, sử dụng động cơ và Drive Servo Techmation.

Cữ sau giúp xác định vị trí đặt phôi trước khi chấn, hạn chế sai lệch trong quá trình định vị và hỗ trợ duy trì kích thước đồng đều giữa các chi tiết.

⚙️ Hệ thống được kết hợp với vít me, băng bi dẫn động và thước quang nhằm tăng độ ổn định trong quá trình di chuyển và định vị.

BÙ NÊM CƠ CNC – ỔN ĐỊNH GÓC CHẤN TRÊN CHIỀU DÀI LỚN

📐 PBC 100T/3200 được trang bị hệ thống bù nêm cơ CNC, hỗ trợ bù biến dạng bàn trong quá trình chấn.

Khi thực hiện chấn trên chiều dài lớn, lực tác động có thể khiến bàn và dầm có độ biến dạng nhất định. Hệ thống bù giúp điều chỉnh vị trí làm việc của bàn, hỗ trợ duy trì độ đồng đều của góc chấn trên toàn bộ chiều dài chi tiết.

HỆ THỐNG THỦY LỰC REXROTH – NỀN TẢNG CHO QUÁ TRÌNH CHẤN ỔN ĐỊNH

⚙️ Hệ thống thủy lực sử dụng cấu hình REXROTH, kết hợp với đầu bơm thủy lực SUNNY/FISR theo cấu hình cung cấp.

Hệ thống đảm nhiệm việc tạo và truyền lực chấn đến hai bên xilanh, giúp lực được phân bổ đồng bộ trong quá trình gia công.

🔧 Máy đồng thời được trang bị các hệ thống bảo vệ liên quan đến nhiệt độ dầu, áp suất dầu và quá tải động cơ, hỗ trợ quá trình vận hành an toàn hơn.

CẤU HÌNH MÁY CHẤN TÔN PBC 100T/3200

STT	Thiết bị	Thương hiệu	Xuất xứ
1	Bộ điều khiển SCS 900	Techmation	Đài Loan
2	Thiết bị điện: Contactor, Relay, nút bấm	Schneider	Pháp
3	Động cơ và Drive Servo trục X, R	Techmation	Đài Loan
4	Vít me cầu và băng bi dẫn động	Hiwin	Đài Loan
5	Thước quang	Givi	Italia
6	Hệ thống thủy lực	REXROTH	Đức
7	Đầu bơm thủy lực	SUNNY / FISR	USA
8	Động cơ bơm	Techmation	Đài Loan
9	Lọc dầu	PACKER	USA
10	Hệ thống bù bàn dưới	Bù nêm cơ CNC	NVD
11	Đầu nối ống dầu	EMB	Đức
12	Vòng đệm xilanh	NOK	Nhật

CHẾ ĐỘ BẢO VỆ VÀ AN TOÀN

🛡️ PBC 100T/3200 được trang bị các chức năng bảo vệ hỗ trợ kiểm soát tình trạng hoạt động của máy.

STT	Chế độ bảo vệ	Trạng thái
1	Cảnh báo nhiệt độ dầu	Có
2	Bảo vệ áp suất dầu	Có
3	Bảo vệ quá tải động cơ	Có
4	Cửa bảo vệ bên trái, phải	Có
5	Tiêu chuẩn an toàn	CE

THÔNG SỐ KỸ THUẬT MÁY CHẤN TÔN NVD 100T/3200

STT	Thông số kỹ thuật	ĐVT	Thông số
1	Trục điều khiển CNC	—	5 trục: Y1, Y2, X, R + 1 Crowning
2	Lực chấn	Tấn	100
3	Chiều dài chấn	mm	3200
4	Khoảng cách giữa hai xilanh	mm	2700
5	Hành trình chấn	mm	165
6	Độ mở Ram lớn nhất	mm	460
7	Chiều rộng bàn	mm	60
8	Thoát họng	mm	380
9	Tốc độ làm việc không tải	mm/s	180
10	Tốc độ làm việc có tải	mm/s	5–12
11	Tốc độ hồi dao	mm/s	150
12	Tốc độ trục X	mm/s	350
13	Tốc độ trục R	mm/s	200
14	Hành trình trục X	mm	500
15	Hành trình trục R	mm	200
16	Cữ đỡ sau	Cái	4
17	Áp suất thủy lực	Bar	250
18	Động cơ chính	kW	11
19	Thùng dầu	Lít	280
20	Kích thước máy	mm	4230 × 1700 × 2650
21	Khối lượng máy	kg	6.800

CẤU TẠO MÁY CHẤN THỦY LỰC 100 TẤN PBC 100T/3200

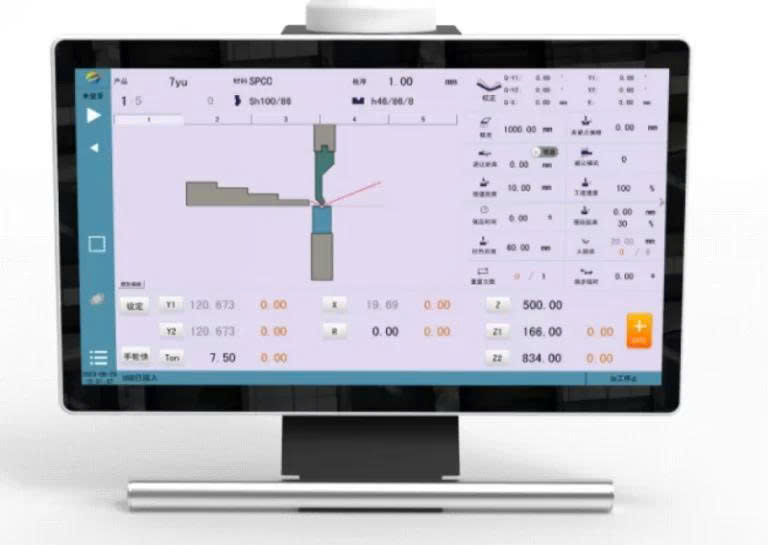

01. BỘ ĐIỀU KHIỂN SCS 900

🖥️ SCS 900 là hệ thống điều khiển trung tâm của máy, hỗ trợ người vận hành thiết lập và kiểm soát các thông số trong quá trình chấn.

Theo cấu hình được cung cấp, bộ điều khiển sử dụng màn hình cảm ứng màu TFT 19 inch, hỗ trợ giao diện USB và khả năng kết nối với các thiết bị ngoại vi.

⚙️ Hệ thống hỗ trợ lập trình các thông số chấn, quản lý chương trình và giao diện phục vụ quá trình vận hành máy.

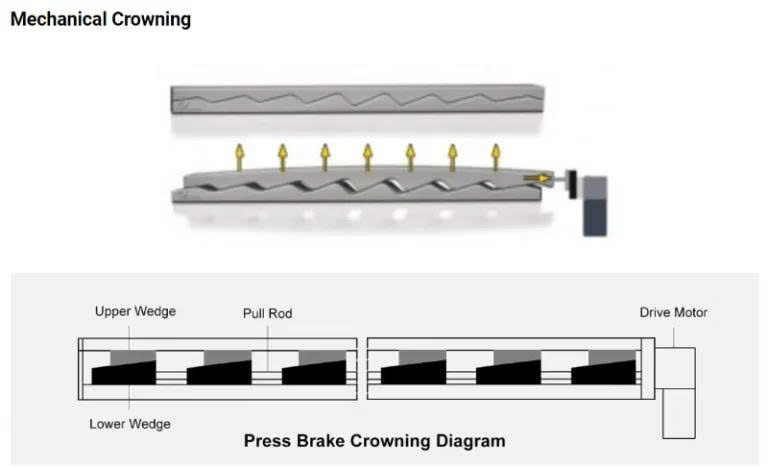

02. HỆ THỐNG BÙ NÊM CƠ CNC

📐 Hệ thống bù nêm đa điểm được bố trí tại bàn máy, giúp bù biến dạng trong quá trình chấn.

Với máy có chiều dài chấn 3200 mm, hệ thống bù đóng vai trò quan trọng trong việc hỗ trợ duy trì sự đồng đều của góc chấn khi gia công các chi tiết có chiều dài lớn.

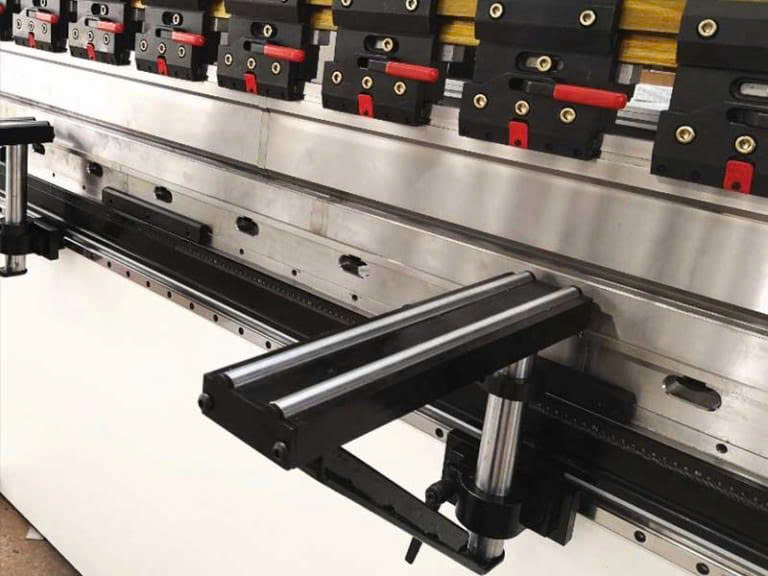

03. TAY ĐỠ TÔN PHÍA TRƯỚC

🦾 Máy được trang bị tay đỡ tôn phía trước dạng trượt trên băng bi, kết hợp khả năng xoay và điều chỉnh cao độ.

Thiết kế này hỗ trợ người vận hành trong quá trình đưa phôi vào vị trí chấn, đặc biệt hữu ích với những tấm kim loại có kích thước và trọng lượng lớn.

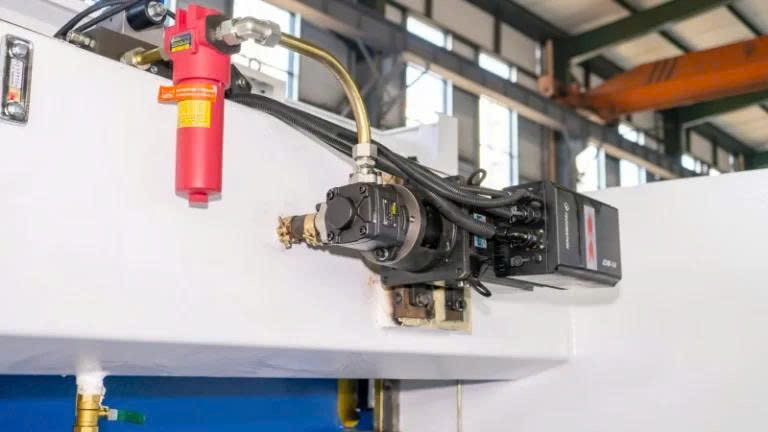

04. ĐỘNG CƠ BƠM SERVO

⚡ Hệ thống động cơ bơm servo được sử dụng nhằm tối ưu khả năng vận hành và mức tiêu thụ năng lượng của hệ thống thủy lực.

Theo cấu hình được cung cấp, giải pháp động cơ servo có thể giúp tiết kiệm năng lượng so với các thế hệ động cơ truyền thống, tùy theo chế độ làm việc thực tế của máy.

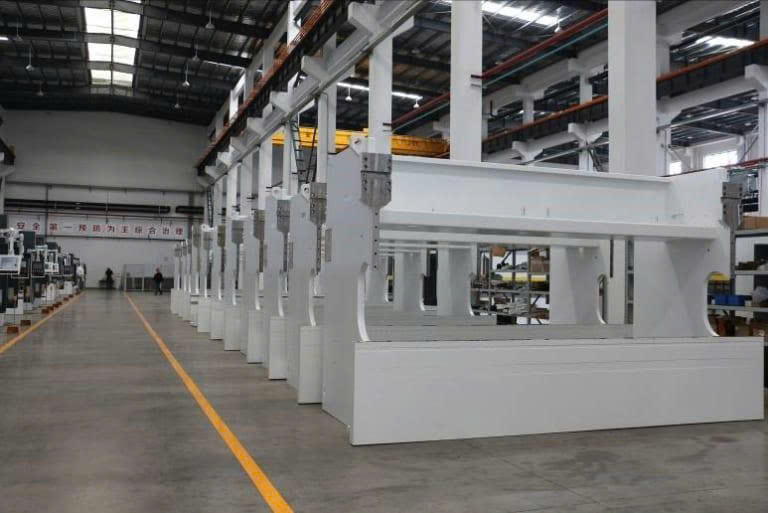

05. CÔNG NGHỆ Ủ NHIỆT TOÀN BỘ KHUNG MÁY

🔥 Khung máy được xử lý ủ nhiệt ở nhiệt độ khoảng 600°C theo cấu hình công nghệ được cung cấp.

Quá trình xử lý nhiệt giúp giải phóng ứng suất dư trong kết cấu thép sau quá trình gia công và hàn, từ đó hạn chế nguy cơ biến dạng của khung trong quá trình sử dụng.

Đây là một công đoạn quan trọng đối với máy chấn có lực lớn, bởi độ ổn định của khung ảnh hưởng trực tiếp đến khả năng duy trì độ chính xác của máy.

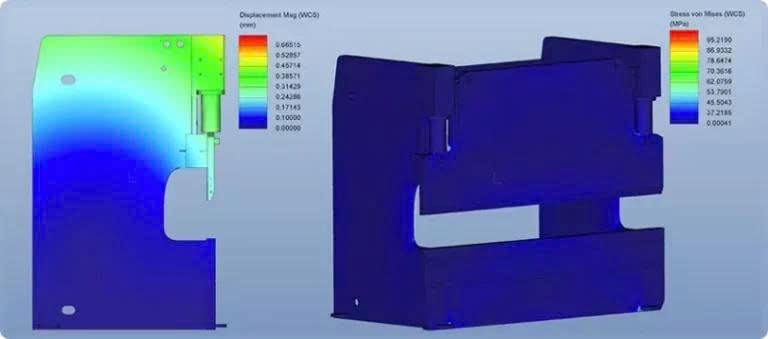

06. PHÂN TÍCH FEA – FINITE ELEMENT ANALYSIS

💻 Kết cấu toàn khung máy được phân tích bằng phương pháp FEA – Finite Element Analysis.

Phương pháp này cho phép mô phỏng sự phân bố ứng suất và xác định những vị trí chịu lực quan trọng trên kết cấu, từ đó hỗ trợ tối ưu thiết kế khung máy trước khi chế tạo.

07. HỆ THỐNG THỦY LỰC REXROTH

⚙️ Hệ thống thủy lực sử dụng cấu hình REXROTH – Đức, đảm nhiệm việc tạo và truyền lực cho quá trình chấn.

Sự ổn định của hệ thống thủy lực là yếu tố quan trọng đối với máy chấn 100 tấn, đặc biệt khi máy phải làm việc liên tục với những loại vật liệu có yêu cầu lực chấn cao.

08. SERVO TECHMATION CHO TRỤC X VÀ R

🎯 Hai trục X và R được trang bị động cơ và Drive Servo Techmation.

Hệ thống giúp cữ sau di chuyển theo chương trình CNC, hỗ trợ định vị phôi nhanh chóng và chính xác hơn trong quá trình sản xuất.

09. THƯỚC QUANG GIVI

📏 Thước quang GIVI được sử dụng để ghi nhận vị trí chuyển động của hệ thống chấn.

Dữ liệu từ thước quang giúp hệ thống điều khiển kiểm soát vị trí dầm chấn, góp phần duy trì độ chính xác và khả năng lặp lại của máy.

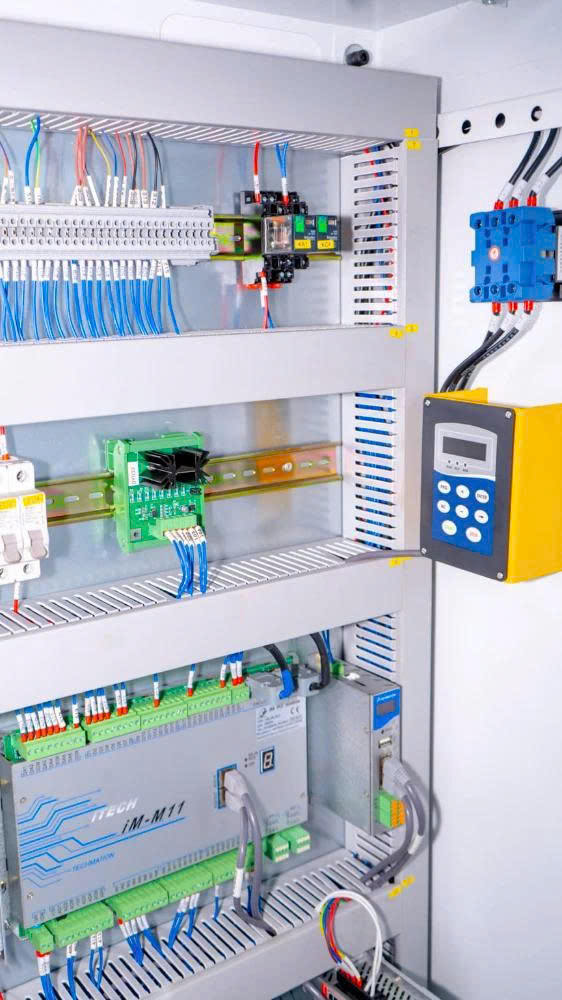

10. THIẾT BỊ ĐIỆN SCHNEIDER

⚡ Hệ thống điện sử dụng các thiết bị Schneider, bao gồm các thành phần điều khiển và đóng cắt điện theo cấu hình máy.

Việc sử dụng các linh kiện điện công nghiệp giúp hệ thống dễ kiểm tra, bảo trì và thay thế khi cần thiết.

11. VÒNG ĐỆM XILANH NOK

🔧 Vòng đệm xilanh NOK – Nhật Bản được sử dụng trong hệ thống xilanh thủy lực.

Các bộ phận làm kín có vai trò quan trọng trong việc hạn chế rò rỉ dầu và duy trì sự ổn định của hệ thống thủy lực trong quá trình vận hành.

12. ĐẦU NỐI ỐNG DẦU EMB

⚙️ Hệ thống sử dụng đầu nối ống dầu EMB – Đức, đảm nhiệm kết nối các đường ống trong hệ thống thủy lực.

Các đầu nối chất lượng giúp đảm bảo độ kín của hệ thống và hạn chế nguy cơ rò rỉ dầu trong quá trình máy hoạt động.

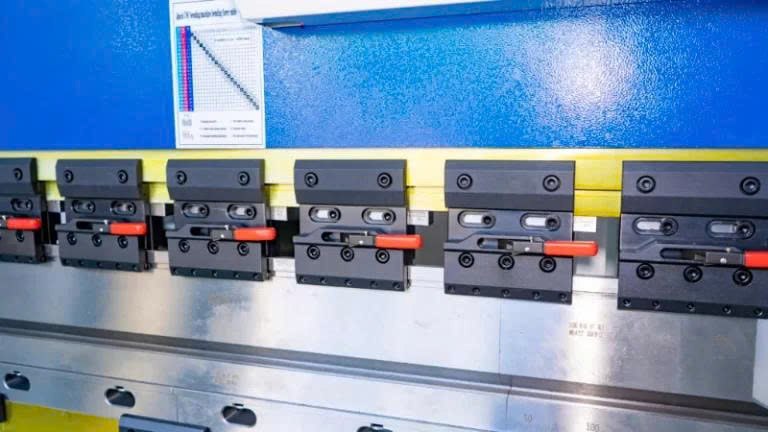

13. BỘ KẸP DAO CHẤN THÁO LẮP NHANH

🔧 Máy được trang bị bộ kẹp dao chấn tháo lắp nhanh kiểu châu Âu, hỗ trợ rút ngắn thời gian thay đổi dụng cụ.

Thiết kế này đặc biệt hữu ích khi xưởng thường xuyên thay đổi sản phẩm hoặc cần sử dụng nhiều bộ chày cối khác nhau trong cùng một ca sản xuất.

14. BÀN LÀM VIỆC VÀ BỘ DAO CỐI

📐 Bàn làm việc được thiết kế phục vụ quá trình đặt phôi và lắp đặt bộ dao cối chấn.

Bộ dao cối đi kèm giúp máy có thể đưa vào sản xuất theo cấu hình được bàn giao, đồng thời tạo điều kiện thuận lợi cho việc thay đổi dụng cụ theo từng yêu cầu gia công.

PBC 100T/3200 – CẤU HÌNH DÀNH CHO NHỮNG CHI TIẾT CHẤN KHỔ LỚN

🏭 Với 100 tấn lực chấn và chiều dài chấn 3200 mm, PBC 100T/3200 hướng đến các xưởng cần xử lý kim loại tấm có kích thước lớn, yêu cầu độ ổn định cao và khả năng sản xuất lặp lại.

Máy đặc biệt phù hợp khi doanh nghiệp cần một cấu hình CNC có Y1/Y2, X, R, hệ thống bù bàn, kết hợp cùng hệ thống thủy lực, servo và các linh kiện công nghiệp được lựa chọn theo cấu hình máy.

🔥 Đây không chỉ là bài toán chọn một chiếc máy có lực chấn 100 tấn, mà là lựa chọn một hệ thống chấn hoàn chỉnh, trong đó kết cấu máy, CNC, cữ sau, hệ thống bù, thủy lực và các linh kiện chính cùng phối hợp để tạo nên một quy trình gia công ổn định.

ỨNG DỤNG MÁY CHẤN TÔN THỦY LỰC 100 TẤN

🛠️ Gia công tủ điện, tủ điều khiển và tủ kim loại.

🏭 Sản xuất bàn ghế, khung vách và kết cấu kim loại.

📐 Chấn các loại tấm thép, inox, nhôm và kim loại tấm phù hợp với khả năng của máy.

⚙️ Gia công chi tiết phục vụ cơ khí chế tạo và sản xuất công nghiệp.

📏 Xử lý các chi tiết có chiều dài chấn lớn đến 3200 mm.

TƯ VẤN CẤU HÌNH PBC 100T/3200 THEO NHU CẦU SẢN XUẤT

📞 Doanh nghiệp đang cần đầu tư máy chấn 100 tấn nhưng chưa xác định được cấu hình phù hợp?

Hãy gửi cho chúng tôi bản vẽ sản phẩm, loại vật liệu, chiều dày tấm, chiều dài chấn và sản lượng dự kiến.

🎯 Đội ngũ kỹ thuật sẽ dựa trên yêu cầu thực tế để tư vấn về lực chấn, chiều dài máy, hệ thống cữ sau, cấu hình CNC, bộ dao cối và các tùy chọn phù hợp.

🚀 Liên hệ ngay để nhận báo giá máy chấn tôn thủy lực NVD PBC 100T/3200 và tư vấn cấu hình chi tiết cho xưởng của bạn.
