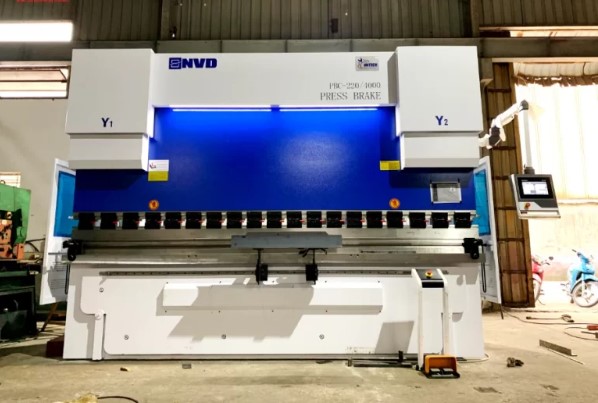

Máy chấn tôn thủy lực 200 tấn – PBC 220T/3200

MÁY CHẤN TÔN THỦY LỰC 220 TẤN PBC 220T/3200 – SỨC CHẤN MẠNH CHO GIA CÔNG KIM LOẠI TẤM KHỔ LỚN

Máy chấn tôn thủy lực 220 tấn PBC 220T/3200 là dòng máy chấn CNC thủy lực của NVD được thiết kế cho các doanh nghiệp có nhu cầu gia công kim loại tấm dày, cứng và kích thước lớn. Với lực chấn 220 tấn, chiều dài chấn 3200 mm cùng hệ thống điều khiển 5 trục Y1, Y2, X, R + 1 Crowning, máy hướng đến những công việc đòi hỏi lực chấn lớn, khả năng định vị chính xác và độ ổn định cao trong quá trình sản xuất.

Model: PBC – 220T/3200

Lực chấn: 220 tấn

Chiều dài chấn: 3200 mm

Bộ điều khiển: SCS900

Điều khiển: Y1, Y2, X, R + 1 Crowning

Thương hiệu: NVD

Xuất xứ: Trung Quốc

PBC 220T/3200 không chỉ tập trung vào khả năng tạo lực lớn mà còn được xây dựng với hệ thống CNC, cữ sau servo, bù bàn, thủy lực, thước quang và các linh kiện điện công nghiệp, tạo thành một hệ thống chấn hoàn chỉnh cho sản xuất cơ khí.

220 TẤN LỰC CHẤN – XỬ LÝ NHỮNG CHI TIẾT YÊU CẦU LỰC LỚN

💪 Với lực chấn danh định 220 tấn, PBC 220T/3200 được định hướng cho những công việc cần khả năng tạo lực cao trên chiều dài chấn lớn.

Theo thông số được cung cấp, máy có thể đáp ứng các yêu cầu gia công kim loại tấm có độ dày lớn, trong đó khả năng chấn thực tế còn phụ thuộc vào loại vật liệu, chiều dày, chiều dài chấn, khẩu độ V và phương pháp chấn.

📐 Chiều dài chấn 3200 mm cho phép gia công những chi tiết có kích thước lớn, phù hợp với nhiều sản phẩm trong lĩnh vực cơ khí chế tạo, kết cấu kim loại, tủ điện, thiết bị công nghiệp và sản xuất gia dụng.

CHIỀU DÀI CHẤN 3200 MM – PHÙ HỢP CHO TẤM KIM LOẠI KHỔ LỚN

📏 Không gian làm việc dài 3200 mm giúp máy xử lý các chi tiết có chiều dài lớn mà không cần chia nhỏ quá trình gia công.

Với khoảng cách giữa hai xilanh 2730 mm, hành trình chấn 200 mm và độ mở Ram tối đa 490 mm, PBC 220T/3200 được thiết kế để đáp ứng nhiều dạng chi tiết và phương pháp chấn khác nhau.

🏭 Đây là cấu hình phù hợp với những xưởng thường xuyên gia công các chi tiết dài, yêu cầu lực chấn cao và cần duy trì khả năng lặp lại trong sản xuất.

CNC 5 TRỤC Y1, Y2, X, R + 1 CROWNING

🖥️ Hệ thống điều khiển của máy gồm Y1, Y2, X, R + 1 Crowning, cho phép kiểm soát chuyển động của dầm chấn và hệ thống cữ sau theo chương trình.

🎯 Hai trục Y1 và Y2 kiểm soát chuyển động của hai bên dầm chấn, trong khi X và R đảm nhiệm việc định vị cữ sau.

📐 Crowning hỗ trợ bù biến dạng bàn trong quá trình chấn, đặc biệt quan trọng đối với máy có chiều dài làm việc lớn.

Sự kết hợp giữa các trục CNC giúp giảm thao tác căn chỉnh thủ công, nâng cao tính lặp lại và hỗ trợ người vận hành xử lý nhiều dạng chi tiết khác nhau.

HỆ THỐNG BÙ BÀN – KIỂM SOÁT ĐỘ ĐỒNG ĐỀU CỦA GÓC CHẤN

📐 Trong quá trình chấn, lực lớn tác động lên toàn bộ chiều dài bàn có thể gây ra biến dạng nhất định của kết cấu.

PBC 220T/3200 sử dụng hệ thống bù nêm cơ CNC, giúp điều chỉnh bàn máy để hỗ trợ duy trì sự đồng đều của góc chấn trên toàn bộ chiều dài làm việc.

⚙️ Đây là bộ phận đặc biệt quan trọng đối với những chi tiết có chiều dài lớn, khi yêu cầu về độ đồng đều góc chấn được đặt lên hàng đầu.

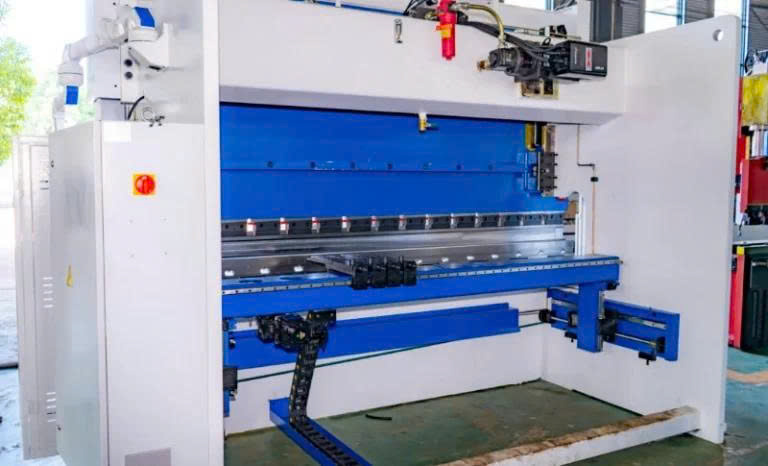

CỮ SAU SERVO X – R – ĐỊNH VỊ PHÔI NHANH VÀ CHÍNH XÁC

📏 Hệ thống cữ sau sử dụng hai trục X và R, được điều khiển bằng Servo Techmation.

Trục X đảm nhiệm chuyển động tiến – lùi của cữ sau, trong khi trục R hỗ trợ điều chỉnh vị trí theo phương đứng.

⚡ Tốc độ trục X có thể đạt 350 mm/s, còn trục R đạt 200 mm/s theo thông số máy, giúp rút ngắn thời gian định vị phôi giữa các chu kỳ chấn.

KẾT CẤU MÁY CHẮC CHẮN – ĐƯỢC TÍNH TOÁN CHO LỰC CHẤN LỚN

🏗️ Khi lực chấn tăng lên, độ ổn định của khung máy càng trở nên quan trọng. PBC 220T/3200 sử dụng kết cấu máy được phân tích và xử lý nhằm đáp ứng điều kiện làm việc với lực chấn cao.

Khung máy được xử lý ủ nhiệt, kết hợp với phân tích FEA để đánh giá ứng suất và biến dạng trong kết cấu.

🎯 Mục tiêu là tạo ra một nền tảng cơ khí ổn định để hệ thống CNC, thủy lực và cữ sau có thể làm việc chính xác trong quá trình vận hành.

CẤU HÌNH MÁY CHẤN TÔN PBC 220T/3200

STT	Thiết bị	Thương hiệu	Xuất xứ
1	Bộ điều khiển SCS 900	Techmation	Đài Loan
2	Thiết bị điện: Contactor, Relay, nút bấm	Schneider	Pháp
3	Động cơ và Drive Servo trục X, R	Techmation	Đài Loan
4	Vít me cầu và băng bi dẫn động	Hiwin	Đài Loan
5	Thước quang	Givi	Italia
6	Hệ thống thủy lực	REXROTH	Đức
7	Đầu bơm thủy lực	SUNNY / FISR	USA
8	Động cơ bơm	Techmation	Đài Loan
9	Lọc dầu	PACKER	USA
10	Hệ thống bù bàn dưới	Bù nêm cơ CNC	NVD
11	Đầu nối ống dầu	EMB	Đức
12	Vòng đệm xilanh	NOK	Nhật

CHẾ ĐỘ BẢO VỆ VÀ AN TOÀN

🛡️ PBC 220T/3200 được trang bị các chức năng bảo vệ cơ bản nhằm hỗ trợ kiểm soát tình trạng hoạt động của hệ thống.

STT	Chế độ bảo vệ	Trạng thái
1	Cảnh báo nhiệt độ dầu	Có
2	Bảo vệ áp suất dầu	Có
3	Bảo vệ quá tải động cơ	Có
4	Cửa bảo vệ bên trái, phải	Có
5	Tiêu chuẩn an toàn	CE

THÔNG SỐ KỸ THUẬT MÁY CHẤN TÔN NVD 220T/3200

STT	Thông số kỹ thuật	ĐVT	Thông số
1	Trục điều khiển CNC	—	5 trục: Y1, Y2, X, R + 1 Crowning
2	Lực chấn	Tấn	220
3	Chiều dài chấn	mm	3200
4	Khoảng cách giữa hai xilanh	mm	2730
5	Hành trình chấn	mm	200
6	Độ mở Ram lớn nhất	mm	490
7	Chiều rộng bàn	mm	60
8	Thoát họng	mm	400
9	Tốc độ làm việc không tải	mm/s	180
10	Tốc độ làm việc có tải	mm/s	160
11	Tốc độ hồi dao	mm/s	130
12	Tốc độ trục X	mm/s	350
13	Tốc độ trục R	mm/s	200
14	Hành trình trục X	mm	500
15	Hành trình trục R	mm	200
16	Cữ đỡ sau	Cái	4
17	Áp suất thủy lực	Bar	250
18	Động cơ chính	kW	18,5
19	Thùng dầu	Lít	280
20	Kích thước máy	mm	4000 × 1900 × 2720
21	Khối lượng máy	kg	11.000

CẤU TẠO MÁY CHẤN THỦY LỰC 220 TẤN PBC 220T/3200

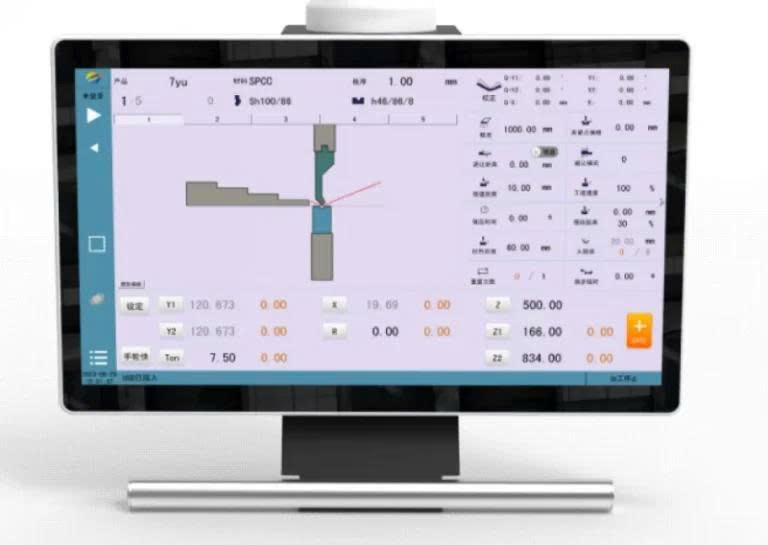

01. BỘ ĐIỀU KHIỂN SCS 900

🖥️ SCS 900 là hệ thống điều khiển trung tâm của máy, hỗ trợ người vận hành thiết lập và kiểm soát các thông số chấn.

Hệ thống sử dụng màn hình cảm ứng màu TFT 19 inch, hỗ trợ USB và giao diện kết nối thiết bị ngoại vi.

⚙️ Giao diện điều khiển giúp người vận hành lập trình, chỉnh sửa và quản lý các chương trình phục vụ quá trình gia công.

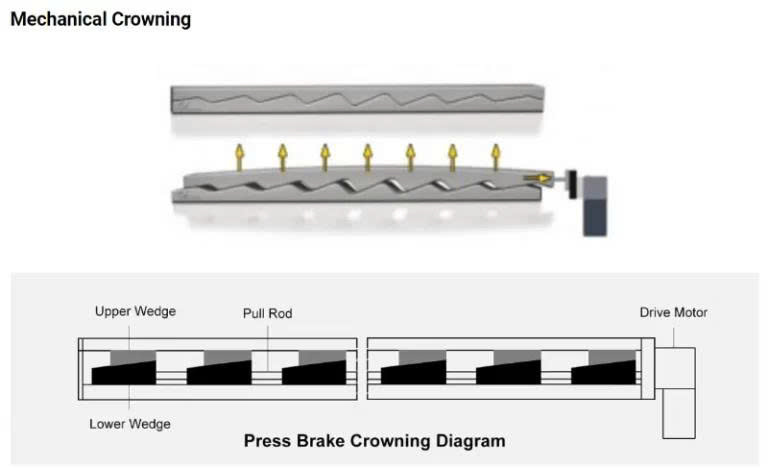

02. HỆ THỐNG BÙ NÊM TIẾN TIẾN

📐 PBC 220T/3200 được trang bị hệ thống bù nêm đa điểm, hỗ trợ điều chỉnh biến dạng của bàn trong quá trình chịu lực.

Đối với máy chấn 220 tấn và chiều dài làm việc 3200 mm, hệ thống bù giúp tăng khả năng kiểm soát góc chấn trên toàn bộ chiều dài chi tiết.

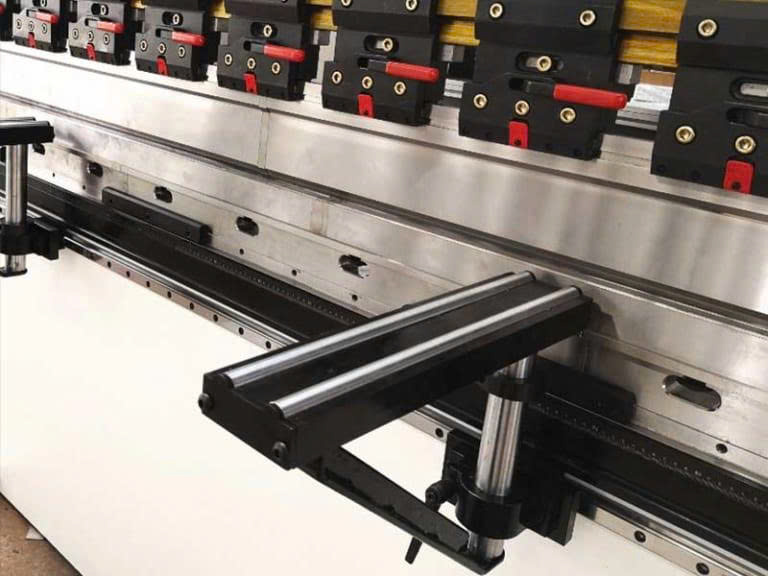

03. TAY ĐỠ TÔN PHÍA TRƯỚC

🦾 Tay đỡ tôn phía trước có thiết kế dạng trượt trên băng bi, kết hợp khả năng xoay và điều chỉnh cao độ.

Cấu tạo này giúp người vận hành dễ dàng đưa và giữ phôi trong quá trình chuẩn bị chấn, đặc biệt với những tấm kim loại lớn và nặng.

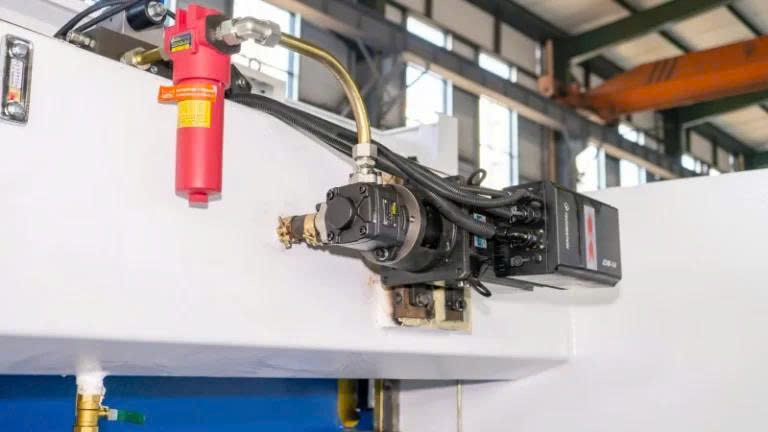

04. ĐỘNG CƠ BƠM SERVO

⚡ Hệ thống động cơ bơm servo được sử dụng để điều khiển hệ thống bơm thủy lực.

Theo cấu hình được cung cấp, động cơ servo có thể giúp tối ưu mức tiêu thụ năng lượng so với động cơ truyền thống tùy theo chế độ vận hành thực tế.

Việc sử dụng servo cũng giúp hệ thống phản hồi linh hoạt hơn theo nhu cầu tải của máy.

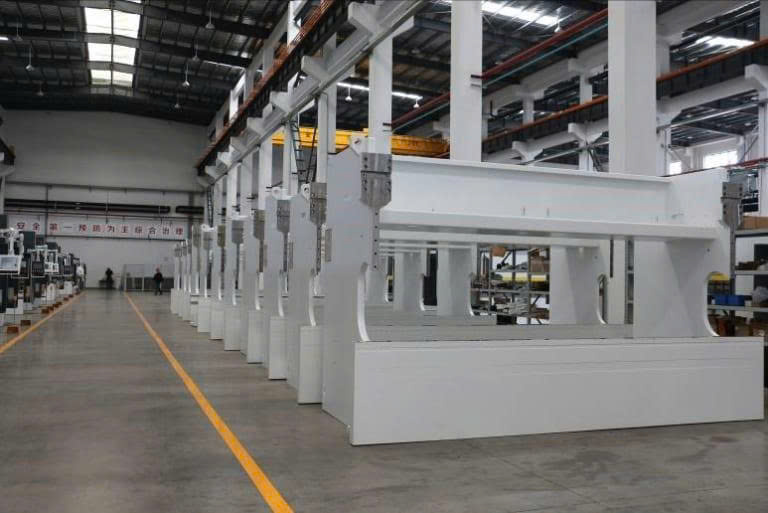

05. CÔNG NGHỆ Ủ NHIỆT TOÀN BỘ KHUNG MÁY

🔥 Khung máy được xử lý ủ nhiệt ở khoảng 600°C theo cấu hình công nghệ được cung cấp.

Quá trình xử lý nhiệt nhằm giải phóng ứng suất dư phát sinh trong quá trình hàn và gia công kết cấu, qua đó hạn chế biến dạng của khung trong quá trình sử dụng.

Đối với máy chấn có lực 220 tấn, độ ổn định của khung máy là nền tảng quan trọng để duy trì khả năng làm việc chính xác.

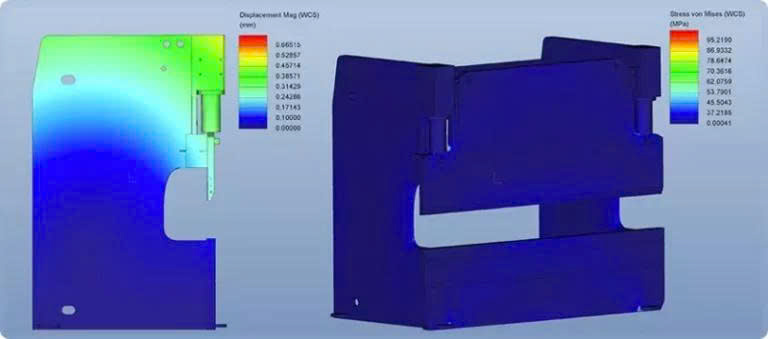

06. PHÂN TÍCH FEA – FINITE ELEMENT ANALYSIS

💻 Kết cấu khung máy được phân tích bằng phương pháp FEA – Finite Element Analysis.

Phương pháp này giúp xác định các vùng chịu lực quan trọng, đánh giá ứng suất và biến dạng của kết cấu, từ đó hỗ trợ quá trình tối ưu thiết kế khung máy.

07. HỆ THỐNG THỦY LỰC REXROTH

⚙️ Hệ thống thủy lực sử dụng cấu hình REXROTH – Đức, kết hợp đầu bơm thủy lực SUNNY/FISR theo cấu hình cung cấp.

Hệ thống thủy lực chịu trách nhiệm tạo lực và điều khiển chuyển động của hai xilanh chấn.

Với lực chấn 220 tấn, hệ thống thủy lực có vai trò trực tiếp trong việc đảm bảo máy có thể tạo lực ổn định trong quá trình gia công.

08. SERVO TECHMATION CHO TRỤC X VÀ R

🎯 Trục X và R sử dụng Servo Techmation – Đài Loan.

Hệ thống servo điều khiển chuyển động của cữ sau theo chương trình CNC, hỗ trợ định vị phôi nhanh và giảm thời gian thao tác giữa các lần chấn.

09. THƯỚC QUANG GIVI

📏 Thước quang GIVI được sử dụng để ghi nhận vị trí chuyển động của hệ thống chấn.

Dữ liệu vị trí được đưa về hệ thống điều khiển, hỗ trợ kiểm soát chuyển động và khả năng lặp lại trong quá trình gia công.

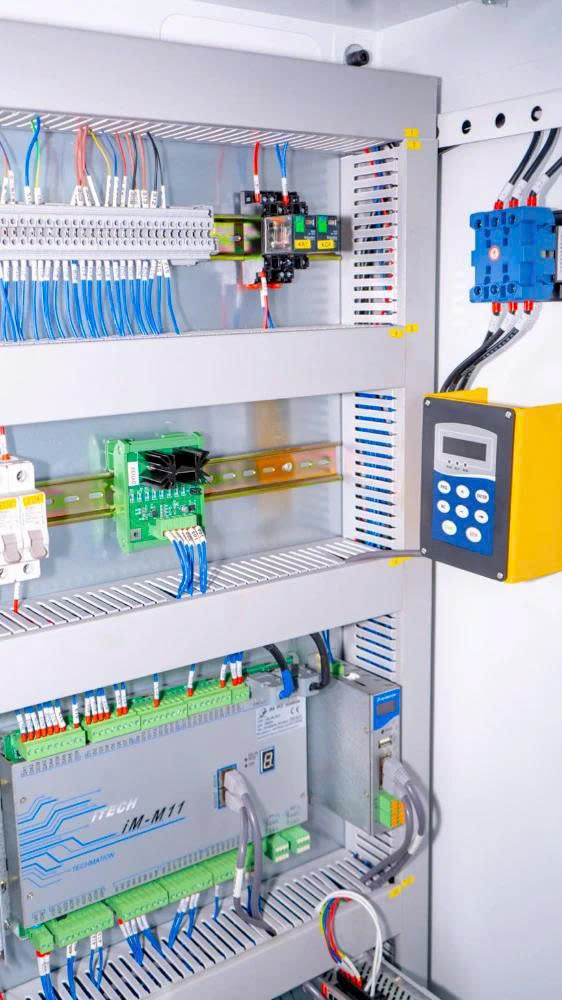

10. THIẾT BỊ ĐIỆN SCHNEIDER

⚡ Các thiết bị điện như contactor, relay và nút bấm sử dụng cấu hình Schneider – Pháp.

Hệ thống điện đảm nhiệm việc điều khiển và đóng cắt các thành phần của máy, đồng thời hỗ trợ quá trình kiểm tra và bảo trì.

11. VÒNG ĐỆM XILANH NOK

🔧 Vòng đệm xilanh NOK – Nhật Bản đảm nhiệm chức năng làm kín trong hệ thống xilanh thủy lực.

Các chi tiết làm kín có vai trò quan trọng trong việc hạn chế rò rỉ dầu và duy trì sự ổn định của hệ thống thủy lực.

12. ĐẦU NỐI ỐNG DẦU EMB

⚙️ Đầu nối ống dầu EMB – Đức được sử dụng tại các vị trí kết nối trong hệ thống thủy lực.

Độ kín của các đầu nối góp phần đảm bảo hệ thống hoạt động ổn định và hạn chế rò rỉ dầu trong quá trình vận hành.

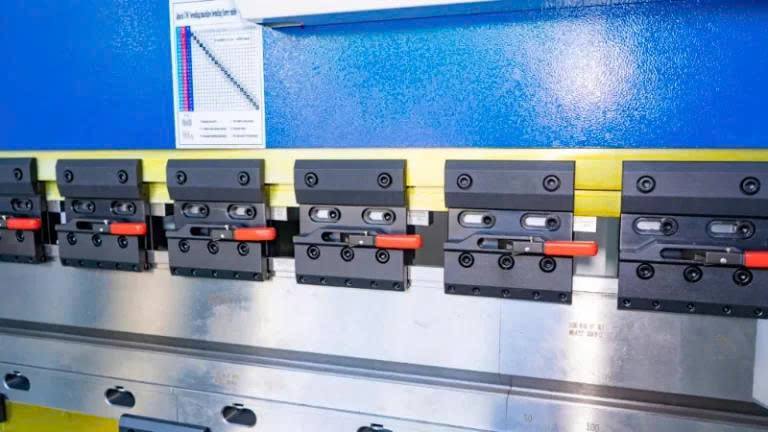

13. BỘ KẸP DAO CHẤN THÁO LẮP NHANH

🔧 Máy được trang bị bộ kẹp dao chấn tháo lắp nhanh kiểu châu Âu, hỗ trợ thay đổi chày cối thuận tiện hơn.

Đây là chi tiết hữu ích đối với các xưởng có nhiều đơn hàng và thường xuyên phải thay đổi bộ dụng cụ theo từng loại sản phẩm.

14. BÀN LÀM VIỆC VÀ BỘ DAO CỐI

📐 Bàn làm việc được thiết kế phục vụ quá trình đặt phôi và lắp đặt bộ dao cối.

Bộ dao cối đi kèm theo cấu hình giúp máy có thể được đưa vào sử dụng với những yêu cầu chấn phù hợp ngay sau khi hoàn thiện lắp đặt.

220 TẤN LỰC CHẤN – 3200 MM CHIỀU DÀI – MỘT CẤU HÌNH CHO SẢN XUẤT CÔNG NGHIỆP

🏭 PBC 220T/3200 hướng đến những doanh nghiệp cần lực chấn lớn, chiều dài chấn 3200 mm và hệ thống CNC có khả năng kiểm soát nhiều trục.

Từ kết cấu khung, hệ thống ủ nhiệt, FEA cho đến CNC SCS900, servo X/R, thước quang GIVI, thủy lực REXROTH và hệ thống bù bàn, từng cụm máy đảm nhiệm một vai trò riêng trong toàn bộ quá trình chấn.

💪 Với trọng lượng máy khoảng 11.000 kg, động cơ chính 18,5 kW và hệ thống thủy lực áp suất 250 Bar, đây là cấu hình được định hướng cho môi trường sản xuất cơ khí cần khả năng tạo lực lớn và làm việc ổn định.

ỨNG DỤNG MÁY CHẤN TÔN THỦY LỰC 220 TẤN

🛠️ Gia công tủ điện, tủ điều khiển, tủ bếp và thiết bị kim loại.

🏗️ Chế tạo khung vách, kết cấu thép và các chi tiết cơ khí.

🚗 Gia công các chi tiết phục vụ công nghiệp ô tô, xe máy.

⚙️ Sản xuất linh kiện máy móc và thiết bị công nghiệp.

🏭 Gia công các sản phẩm kim loại tấm trong lĩnh vực cơ khí chế tạo và xây dựng.

📐 Xử lý các chi tiết có chiều dài chấn lớn đến 3200 mm, tùy theo vật liệu và yêu cầu công nghệ.

TƯ VẤN MÁY CHẤN PBC 220T/3200 THEO SẢN PHẨM THỰC TẾ

📞 Đang cần một máy chấn 220 tấn cho xưởng nhưng chưa chắc cấu hình hiện tại đã phù hợp?

Hãy gửi bản vẽ sản phẩm, loại vật liệu, chiều dày tấm, chiều dài chi tiết và sản lượng dự kiến.

📐 Từ những thông tin này, có thể xác định chính xác hơn yêu cầu về lực chấn, khẩu độ khuôn, chiều dài làm việc, cữ sau và hệ thống bù.

🚀 Liên hệ ngay để nhận báo giá PBC 220T/3200 và tư vấn cấu hình máy chấn phù hợp với dây chuyền sản xuất của doanh nghiệp.
