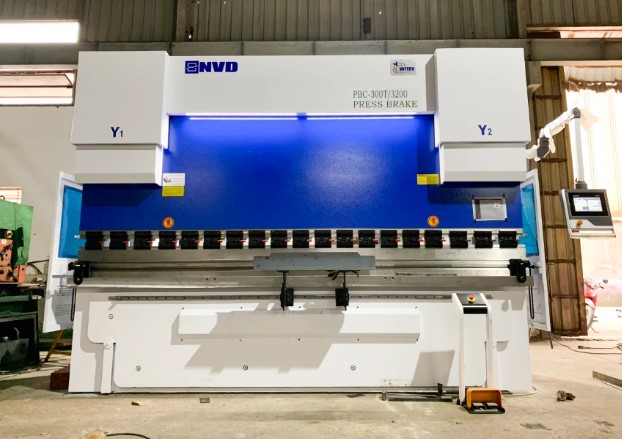

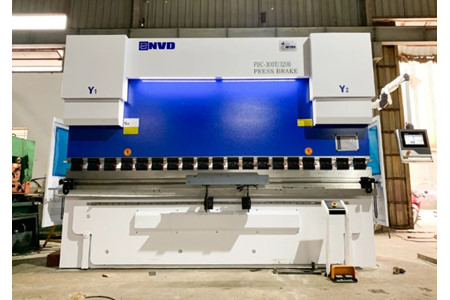

Máy chấn tôn thủy lực 300 tấn – PBC 300T/3200

MÁY CHẤN TÔN THỦY LỰC 300 TẤN – PBC 300T/3200: GIẢI PHÁP CHẤN TÔN CÔNG SUẤT LỚN, XỬ LÝ TẤM KIM LOẠI KÍCH THƯỚC LỚN

Trong gia công kim loại tấm, những chi tiết có kích thước lớn, vật liệu dày và yêu cầu góc chấn ổn định luôn đòi hỏi một hệ thống máy có lực chấn mạnh, kết cấu vững chắc và khả năng điều khiển chính xác.

Máy chấn tôn thủy lực PBC 300T/3200 của NVD được phát triển theo hướng đó, với lực chấn 300 tấn, chiều dài chấn 3200–6000 mm và hệ thống điều khiển CNC 5 trục Y1, Y2, X, R + 1 Crowning. Đây là cấu hình phù hợp cho các doanh nghiệp gia công kim loại tấm, cơ khí chế tạo, kết cấu thép, tủ điện, tủ bếp, bàn ghế và nhiều sản phẩm công nghiệp có kích thước lớn.

⚙️ Model: PBC-300T/3200
⚙️ Lực chấn: 300 tấn
⚙️ Chiều dài chấn: 3200–6000 mm
⚙️ Điều khiển: SCS900
⚙️ Trục điều khiển: Y1, Y2, X, R + 1 Crowning
⚙️ Thương hiệu: NVD
⚙️ Xuất xứ: Trung Quốc

---

300 TẤN – NỀN TẢNG CHO NHỮNG BÀI TOÁN CHẤN TÔN NẶNG

🔥 Với lực chấn lên đến 300 tấn, PBC 300T/3200 hướng đến những công việc mà các dòng máy công suất nhỏ khó đáp ứng. Lực ép lớn kết hợp với kết cấu khung máy chắc chắn giúp máy có khả năng xử lý các loại tấm kim loại có độ dày và độ cứng cao, tùy thuộc vào vật liệu, chiều dài đường chấn, khuôn và yêu cầu công nghệ cụ thể.

Điểm đáng chú ý không chỉ nằm ở con số 300 tấn. Với một máy chấn công suất lớn, sự ổn định của toàn bộ hệ thống từ khung máy, thủy lực, bàn máy đến bộ điều khiển mới quyết định chất lượng đường chấn trong quá trình sản xuất liên tục.

PBC 300T/3200 được xây dựng theo hướng đó, tập trung vào khả năng chịu tải, độ ổn định và khả năng kiểm soát quá trình chấn.

---

CHIỀU DÀI CHẤN 3200–6000 MM – XỬ LÝ TẤM KIM LOẠI KÍCH THƯỚC LỚN

📏 Một trong những lợi thế của dòng PBC 300T là khả năng lựa chọn chiều dài chấn từ 3200 đến 6000 mm tùy cấu hình.

Chiều dài làm việc lớn giúp doanh nghiệp có thể gia công những chi tiết dài mà không phải chia nhỏ hoặc thay đổi phương án sản xuất quá nhiều. Đây là yếu tố đặc biệt đáng quan tâm đối với các đơn vị chuyên gia công vỏ tủ, khung vách, kết cấu kim loại, thiết bị công nghiệp và các chi tiết dạng dài.

Với phiên bản PBC-300T/3200, chiều dài chấn tiêu chuẩn theo cấu hình cung cấp là 3200 mm.

---

CNC SCS900 – KIỂM SOÁT QUÁ TRÌNH CHẤN TRỰC QUAN, LINH HOẠT

🖥️ PBC 300T/3200 sử dụng bộ điều khiển SCS900 của Techmation, kết hợp màn hình cảm ứng TFT màu 19 inch, giao diện ngoại vi và khả năng kết nối USB.

Hệ thống CNC giúp người vận hành thiết lập và kiểm soát các thông số của quá trình chấn, đồng thời hỗ trợ quản lý các chuyển động của máy theo chương trình đã cài đặt.

Giao diện điều khiển được thiết kế hướng đến thao tác trực quan, phù hợp với môi trường sản xuất cần chuyển đổi nhiều chương trình và yêu cầu độ lặp lại cao giữa các chi tiết.

Đặc biệt, SCS900 còn hỗ trợ phần mềm Profile-TL phục vụ việc lập trình và chuẩn bị chương trình chấn ngoài máy, giúp doanh nghiệp chủ động hơn trong quá trình chuẩn bị sản xuất.

---

5 TRỤC CNC + CROWNING – KIỂM SOÁT CHÍNH XÁC VỊ TRÍ CHẤN

🎯 Hệ thống điều khiển của PBC 300T/3200 gồm Y1, Y2, X, R + 1 Crowning, tạo thành cấu hình 5 trục điều khiển.

Hai trục Y1 và Y2 kiểm soát chuyển động của hệ thống ram, trong khi X và R đảm nhiệm vị trí của cữ chặn phía sau. Hệ thống Crowning hỗ trợ bù biến dạng bàn máy trong quá trình chấn.

Sự kết hợp này giúp quá trình thiết lập vị trí chấn linh hoạt hơn, đặc biệt khi gia công các chi tiết có nhiều đường chấn hoặc cần duy trì độ đồng đều giữa các sản phẩm trong cùng một lô.

---

BÙ NÊM CƠ CNC – ỔN ĐỊNH ĐƯỜNG CHẤN TRÊN TOÀN CHIỀU DÀI

📐 Khi chấn những chi tiết dài, lực tác động lên bàn và khung máy có thể tạo ra biến dạng nhất định. Nếu không được bù phù hợp, góc chấn tại các vị trí khác nhau trên cùng một chi tiết có thể bị ảnh hưởng.

PBC 300T/3200 được trang bị hệ thống bù nêm cơ CNC đa điểm, hỗ trợ hiệu chỉnh biến dạng bàn trong quá trình chấn.

Giải pháp này giúp duy trì độ đồng đều của góc chấn trên toàn bộ chiều dài làm việc, đặc biệt có ý nghĩa với các chi tiết dài và yêu cầu chất lượng ổn định.

---

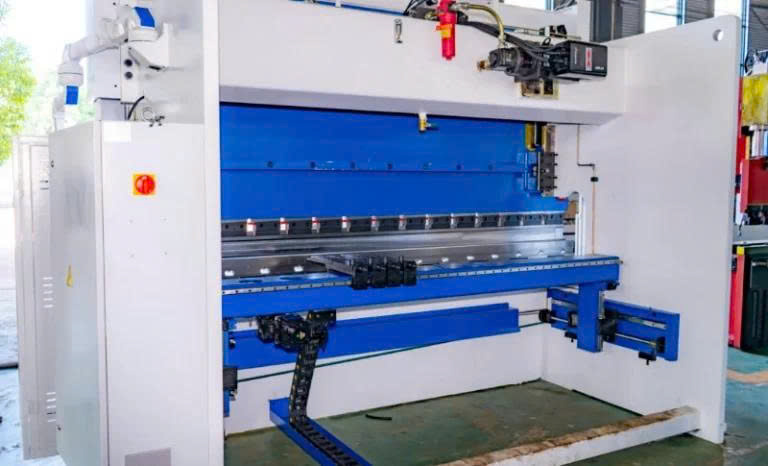

CỮ SAU SERVO X – R – DI CHUYỂN NHANH, ĐỊNH VỊ CHÍNH XÁC

⚡ Cụm cữ sau X và R sử dụng động cơ và Drive Servo Techmation, kết hợp vít me và hệ thống dẫn hướng Hiwin.

Trục X đảm nhiệm chuyển động tiến – lùi của cữ sau, trong khi trục R hỗ trợ điều chỉnh vị trí theo phương đứng. Tốc độ trục X đạt 350 mm/s, trục R đạt 200 mm/s theo cấu hình kỹ thuật được cung cấp.

Hệ thống servo giúp quá trình định vị cữ sau diễn ra nhanh và ổn định, qua đó hỗ trợ rút ngắn thời gian thiết lập giữa các lần chấn.

---

HỆ THỐNG THỦY LỰC – NỀN TẢNG CHO LỰC CHẤN 300 TẤN

💪 Để tạo ra lực chấn lớn và duy trì khả năng vận hành ổn định, PBC 300T/3200 sử dụng hệ thống thủy lực Rexroth, kết hợp đầu bơm Sunny/FISR và các thành phần liên quan.

Áp suất thủy lực theo cấu hình là 250 Bar, trong khi hệ thống được thiết kế để đáp ứng yêu cầu làm việc của máy chấn công suất 300 tấn.

Sự đồng bộ giữa hệ thống thủy lực, động cơ bơm, van điều khiển và cơ cấu chấp hành là yếu tố quan trọng giúp máy duy trì chuyển động ổn định trong các chu kỳ chấn liên tục.

---

ĐỘNG CƠ BƠM SERVO – HƯỚNG ĐẾN HIỆU QUẢ NĂNG LƯỢNG

⚡ PBC 300T/3200 sử dụng động cơ bơm servo Techmation. Theo cấu hình được cung cấp, giải pháp servo được giới thiệu với khả năng tiết kiệm điện khoảng 30–40% so với các động cơ tiêu chuẩn đời cũ trong điều kiện vận hành phù hợp.

Ngoài yếu tố tiêu thụ năng lượng, việc sử dụng hệ thống servo còn hướng đến khả năng kiểm soát hoạt động của hệ thống bơm linh hoạt hơn theo trạng thái làm việc của máy.

---

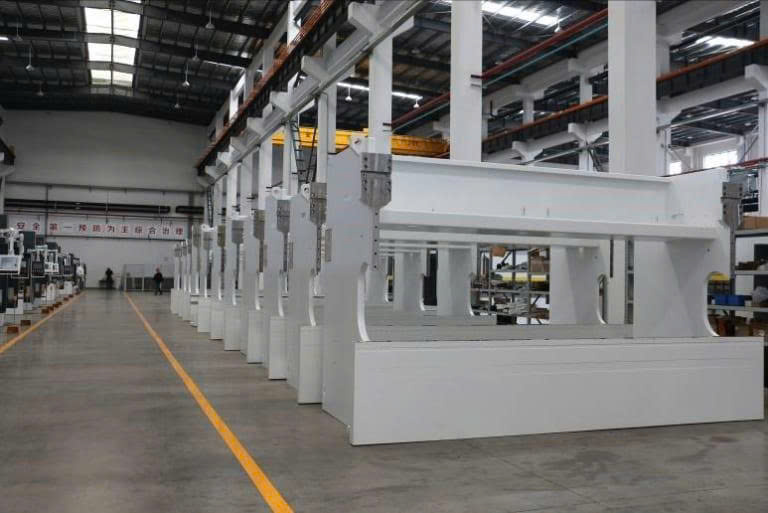

KHUNG MÁY XỬ LÝ Ủ NHIỆT – TĂNG ĐỘ ỔN ĐỊNH KẾT CẤU

🏗️ Với một máy chấn 300 tấn, kết cấu khung máy là thành phần chịu tải trực tiếp trong quá trình gia công.

PBC 300T/3200 sử dụng công nghệ ủ nhiệt toàn bộ khung máy ở khoảng 600°C nhằm giải phóng ứng suất dư phát sinh trong quá trình chế tạo và hỗ trợ tăng độ ổn định của kết cấu.

Quá trình này kết hợp với thiết kế khung được tính toán bằng phương pháp FEA giúp máy có nền tảng kết cấu phù hợp với yêu cầu làm việc của dòng máy chấn công suất lớn.

---

PHÂN TÍCH FEA – TÍNH TOÁN KẾT CẤU TRƯỚC KHI CHẾ TẠO

🔬 Khung máy được phân tích bằng phương pháp FEA – Finite Element Analysis, hay phân tích phần tử hữu hạn.

Thông qua mô hình tính toán, các vị trí chịu lực trọng yếu của kết cấu được đánh giá để hỗ trợ tối ưu thiết kế khung máy trước khi đưa vào sản xuất.

Đối với máy chấn có lực ép lên đến 300 tấn và chiều dài chấn lớn, việc kiểm soát độ cứng và phân bổ ứng suất của toàn bộ khung là một phần quan trọng trong quá trình thiết kế.

---

CẤU HÌNH MÁY CHẤN PBC 300T/3200

STT	Thiết bị	Thương hiệu	Xuất xứ
1	Bộ điều khiển SCS900	Techmation	Đài Loan
2	Thiết bị điện: Contactor, Relay, nút bấm	Schneider	Pháp
3	Động cơ và Drive Servo trục X, R	Techmation	Đài Loan
4	Vít me cầu và băng bi dẫn động	Hiwin	Đài Loan
5	Thước quang	Givi	Italia
6	Hệ thống thủy lực	Rexroth	Đức
7	Đầu bơm thủy lực	Sunny / FISR	USA
8	Động cơ bơm	Techmation	Đài Loan
9	Lọc dầu	Packer	USA
10	Hệ thống bù bàn dưới	Bù nêm cơ CNC	NVD
11	Đầu nối ống dầu	EMB	Đức
12	Vòng đệm xilanh	NOK	Nhật

---

CHẾ ĐỘ BẢO VỆ VÀ AN TOÀN

An toàn trong quá trình vận hành máy chấn công suất lớn luôn cần được đặt song song với hiệu suất. PBC 300T/3200 được cung cấp các chức năng bảo vệ và cảnh báo theo cấu hình sau:

STT	Chức năng bảo vệ	Trạng thái
1	Cảnh báo nhiệt độ dầu	Có
2	Bảo vệ áp suất dầu	Có
3	Bảo vệ quá tải động cơ	Có
4	Cửa bảo vệ bên trái, bên phải	Có
5	Tiêu chuẩn an toàn	CE

---

THÔNG SỐ KỸ THUẬT MÁY CHẤN TÔN 300 TẤN PBC-300T/3200

STT	Thông số kỹ thuật	Đơn vị	Thông số
1	Trục điều khiển CNC	Trục	5 trục: Y1, Y2, X, R + 1 Crowning
2	Lực chấn	Tấn	300
3	Chiều dài chấn	mm	3200 – 6000
4	Khoảng cách giữa hai xilanh	mm	2720 – 4920
5	Hành trình chấn	mm	200 – 300
6	Độ mở Ram lớn nhất	mm	460
7	Chiều rộng bàn	mm	60
8	Thoát họng	mm	380
9	Tốc độ làm việc không tải	mm/s	180
10	Tốc độ làm việc có tải	mm/s	5 – 12
11	Tốc độ hồi dao	mm/s	150
12	Tốc độ trục X	mm/s	350
13	Tốc độ trục R	mm/s	200
14	Hành trình trục X	mm	500
15	Hành trình trục R	mm	200
16	Cữ đỡ sau	Cái	4
17	Áp suất thủy lực	Bar	250
18	Động cơ chính	kW	11
19	Thùng dầu	Lít	280
20	Kích thước máy	mm	4000 × 2200 × 3500
21	Khối lượng máy	kg	14.000

---

CẤU TẠO MÁY CHẤN THỦY LỰC 300 TẤN PBC-300T/3200

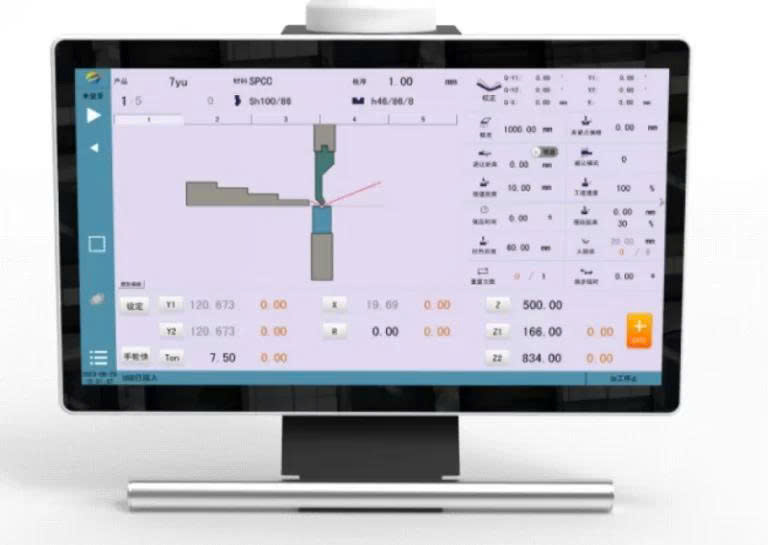

01. BỘ ĐIỀU KHIỂN SCS900

🖥️ PBC 300T/3200 sử dụng bộ điều khiển SCS900, trang bị màn hình cảm ứng TFT màu 19 inch, hỗ trợ giao diện USB và các thiết bị ngoại vi.

Hệ thống hỗ trợ môi trường điều khiển đa nhiệm, giao diện lập trình chấn và chỉnh sửa chương trình. Phần mềm ngoại tuyến Profile-TL cũng được cung cấp để hỗ trợ quá trình chuẩn bị chương trình trước khi đưa vào sản xuất.

---

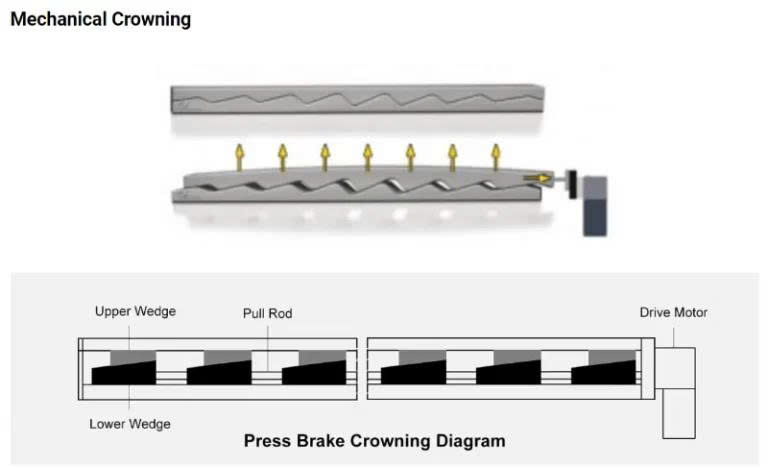

02. HỆ THỐNG BÙ NÊM ĐA ĐIỂM

📐 Hệ thống bù nêm cơ CNC đa điểm được sử dụng để hỗ trợ hiệu chỉnh biến dạng của bàn máy trong quá trình chịu tải.

Cơ cấu bù giúp duy trì độ đồng đều của góc chấn dọc theo chiều dài làm việc, đặc biệt hữu ích khi gia công các chi tiết có kích thước lớn.

---

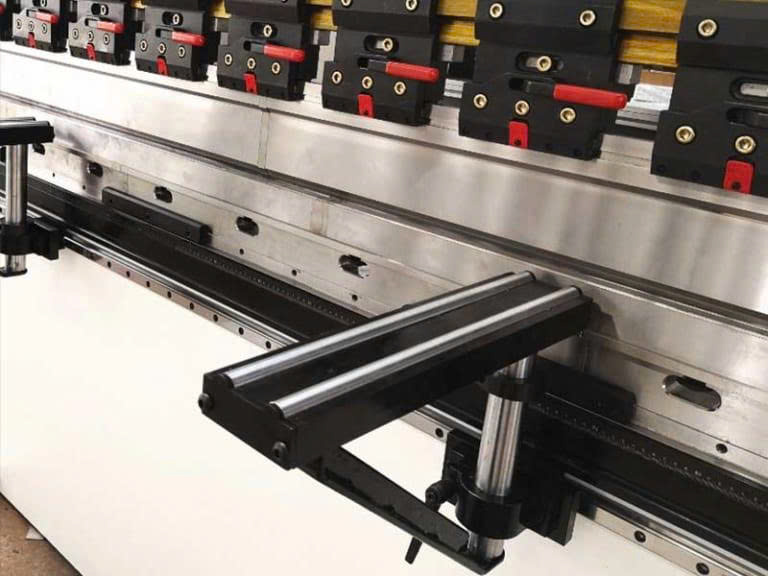

03. TAY ĐỠ TÔN PHÍA TRƯỚC

🔧 Tay đỡ tôn phía trước được thiết kế dạng trượt trên hệ thống băng bi, kết hợp cơ cấu xoay và điều chỉnh cao độ.

Thiết kế này giúp người vận hành dễ dàng đưa phôi vào vị trí, điều chỉnh tư thế tấm và hỗ trợ quá trình chấn những chi tiết có kích thước lớn.

---

04. ĐỘNG CƠ BƠM SERVO

⚡ Hệ thống động cơ bơm servo Techmation được sử dụng nhằm kiểm soát hoạt động của hệ thống thủy lực linh hoạt hơn.

Theo cấu hình cung cấp, giải pháp servo được giới thiệu với mức tiết kiệm năng lượng khoảng 30–40% so với động cơ tiêu chuẩn đời cũ trong điều kiện vận hành tương ứng.

---

05. Ủ NHIỆT TOÀN BỘ KHUNG MÁY

🔥 Khung máy được xử lý ủ nhiệt ở khoảng 600°C nhằm giải phóng ứng suất dư sau quá trình chế tạo.

Đây là công đoạn quan trọng đối với máy chấn công suất lớn, giúp kết cấu khung ổn định hơn và hạn chế nguy cơ biến dạng do ứng suất tồn dư trong quá trình sử dụng lâu dài.

---

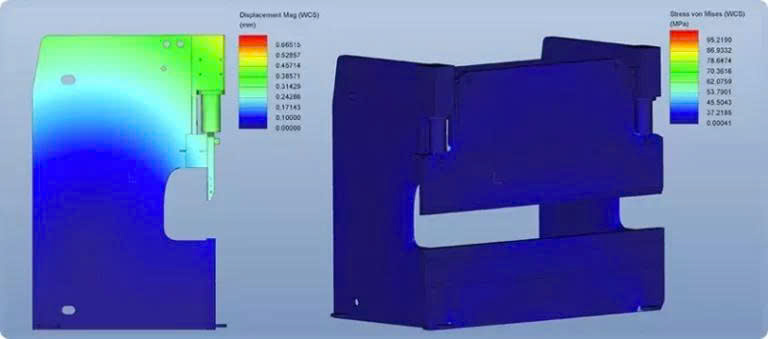

06. PHÂN TÍCH KẾT CẤU BẰNG FEA

🔬 Phương pháp FEA – Finite Element Analysis được sử dụng để mô phỏng và phân tích kết cấu khung máy.

Các khu vực chịu tải trọng lớn được tính toán để hỗ trợ tối ưu thiết kế, từ đó tạo ra kết cấu phù hợp với lực chấn 300 tấn và chiều dài làm việc lớn.

---

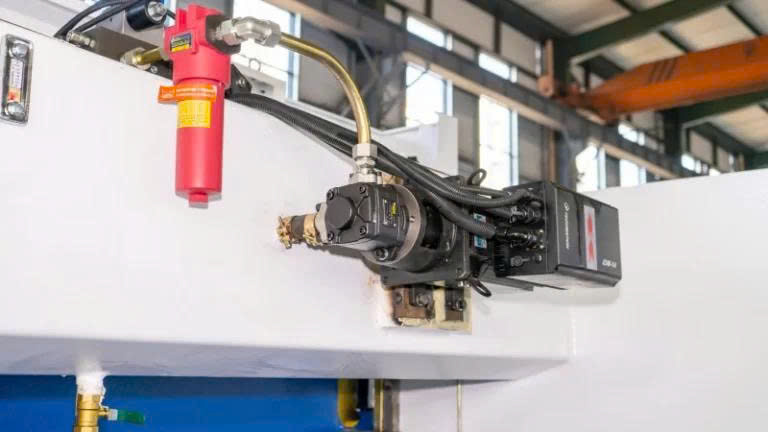

07. HỆ THỐNG THỦY LỰC REXROTH

💪 Hệ thống thủy lực sử dụng các thành phần Rexroth, kết hợp đầu bơm Sunny/FISR và hệ thống lọc dầu Packer.

Đây là cụm thành phần trực tiếp đảm nhiệm việc tạo và điều khiển lực ép của máy, đóng vai trò quan trọng trong khả năng vận hành ổn định của PBC 300T/3200.

---

08. SERVO TRỤC X VÀ R

⚙️ Cụm servo trục X và R sử dụng thiết bị Techmation, kết hợp hệ thống vít me và dẫn hướng Hiwin.

Cấu hình này giúp cữ sau di chuyển nhanh, định vị theo chương trình CNC và hỗ trợ duy trì độ lặp lại trong quá trình gia công.

---

09. THƯỚC QUANG

📏 Máy được trang bị thước quang Givi, sử dụng để phản hồi vị trí phục vụ quá trình điều khiển.

Tín hiệu phản hồi vị trí giúp hệ thống CNC kiểm soát chuyển động của máy và hỗ trợ duy trì độ chính xác trong quá trình chấn.

---

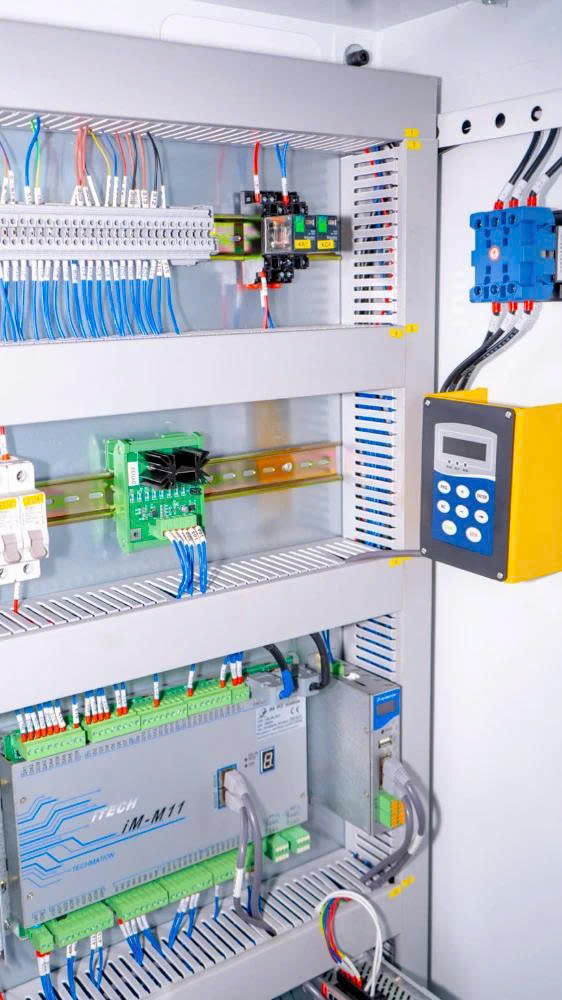

10. THIẾT BỊ ĐIỆN SCHNEIDER

⚡ Các thành phần điện như contactor, relay và nút bấm sử dụng thiết bị Schneider, giúp hệ thống điều khiển điện được đồng bộ theo cấu hình máy.

---

11. VÒNG ĐỆM XILANH NOK

🔩 Vòng đệm xilanh sử dụng NOK – Nhật Bản, đảm nhiệm chức năng làm kín trong hệ thống xilanh thủy lực.

Đây là một trong những chi tiết nhỏ nhưng có vai trò quan trọng đối với độ kín và độ ổn định của hệ thống thủy lực trong quá trình vận hành.

---

12. ĐẦU NỐI ỐNG DẦU EMB

🔧 Các đầu nối ống dầu sử dụng EMB – Đức, hỗ trợ kết nối các đường ống trong hệ thống thủy lực.

Việc sử dụng các đầu nối phù hợp giúp hệ thống đường dầu được bố trí chắc chắn và thuận tiện hơn trong quá trình kiểm tra, bảo dưỡng.

---

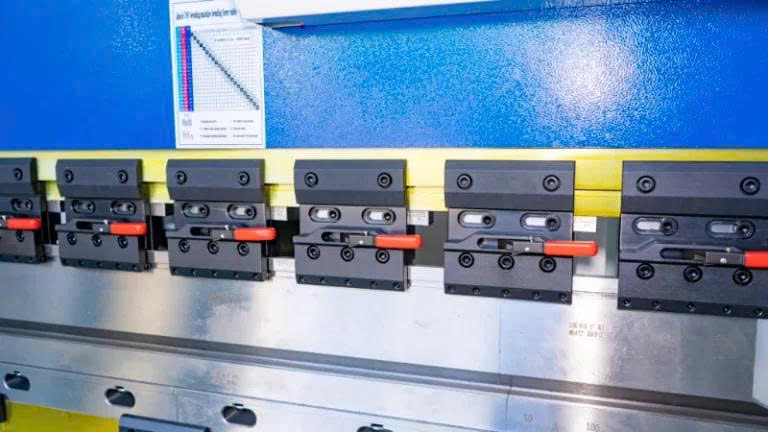

13. BỘ KẸP DAO CHẤN THÁO LẮP NHANH

🛠️ Máy được trang bị bộ kẹp dao chấn tháo lắp nhanh theo kiểu châu Âu, hỗ trợ quá trình thay đổi dụng cụ chấn thuận tiện hơn.

Đây là yếu tố hữu ích đối với các xưởng thường xuyên thay đổi khuôn và sản phẩm giữa các đơn hàng.

---

14. BÀN LÀM VIỆC VÀ BỘ DAO CỐI

🔩 Bàn làm việc được trang bị bộ dao cối phù hợp với cấu hình máy, tạo thành khu vực trực tiếp tiếp xúc và định hình phôi trong quá trình chấn.

Việc lựa chọn bộ dao cối cần được tính toán theo vật liệu, chiều dày, chiều dài đường chấn và bán kính uốn mong muốn để đạt hiệu quả gia công phù hợp.

---

300 TẤN – 3200 MM: PHÙ HỢP CHO NHỮNG XƯỞNG GIA CÔNG TẤM CẦN CÔNG SUẤT LỚN

🏭 PBC 300T/3200 có thể được ứng dụng trong nhiều lĩnh vực gia công kim loại tấm như:

🔹 Gia công tủ điện, tủ điều khiển và tủ công nghiệp.

🔹 Gia công tủ bếp, bàn ghế và các sản phẩm nội thất kim loại.

🔹 Sản xuất khung vách, khung kết cấu và các chi tiết kim loại kích thước lớn.

🔹 Gia công cơ khí chế tạo, kết cấu thép và thiết bị công nghiệp.

🔹 Sản xuất linh kiện, chi tiết máy yêu cầu chấn tấm có chiều dài lớn.

---

BẠN ĐANG TÌM MỘT MÁY CHẤN 300 TẤN CHO DÂY CHUYỀN SẢN XUẤT?

📩 Đừng chỉ gửi yêu cầu “báo giá máy chấn 300 tấn”. Để lựa chọn đúng cấu hình, hãy gửi cho chúng tôi bản vẽ chi tiết hoặc mẫu sản phẩm, vật liệu đang sử dụng, chiều dày tấm, chiều dài đường chấn và sản lượng dự kiến.

Từ những thông tin đó, cấu hình PBC-300T/3200 có thể được đối chiếu cụ thể về lực chấn, chiều dài làm việc, bộ dao cối, cữ sau và phương án bù phù hợp với nhu cầu thực tế.

👉 Gửi bản vẽ hoặc thông tin phôi ngay hôm nay để được tư vấn cấu hình máy chấn phù hợp và nhận báo giá chi tiết.
