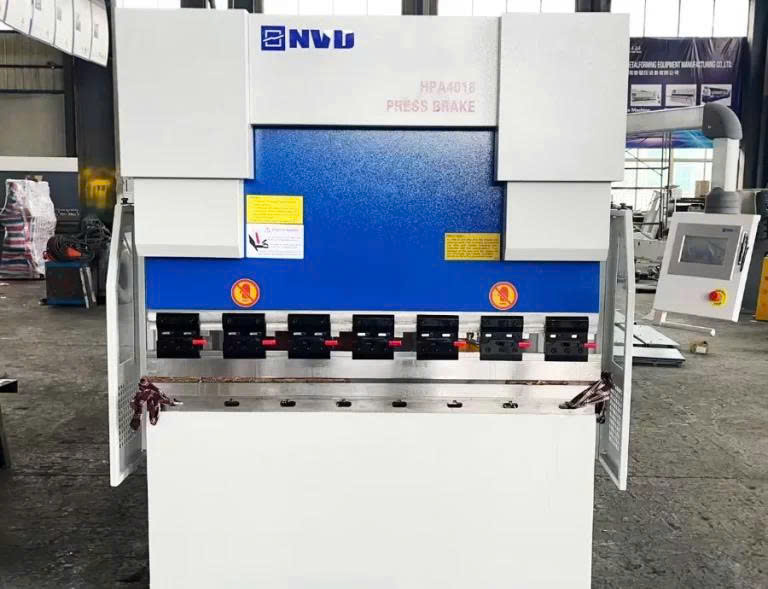

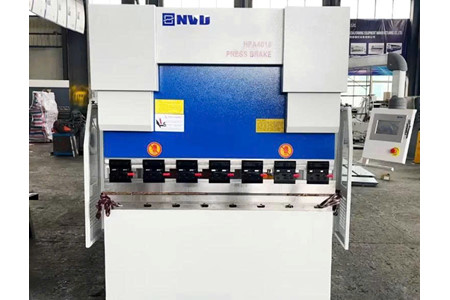

Máy chấn tôn thủy lực mini PBC – 40T/1300

MÁY CHẤN TÔN THỦY LỰC MINI 40 TẤN – PBC 40T/1300 NVD

NHỎ GỌN – CHÍNH XÁC – LINH HOẠT CHO XƯỞNG CƠ KHÍ VỪA VÀ NHỎ

Máy chấn tôn thủy lực mini PBC 40T/1300 là dòng máy chấn CNC được thiết kế dành cho các xưởng cơ khí cần một thiết bị có lực chấn 40 tấn, chiều dài chấn 1300 mm nhưng không muốn dành quá nhiều diện tích cho máy móc.

Sở hữu kết cấu C-Frame chắc chắn, hệ thống thủy lực, điều khiển HK66T + Option 2D, cữ sau điều khiển 2 trục X, R và hệ thống bù thủy lực, PBC 40T/1300 hướng đến khả năng gia công ổn định, thao tác thuận tiện và phù hợp với nhiều loại chi tiết kim loại tấm.

Model: PBC – 40T/1300
Lực chấn: 40 tấn
Chiều dài chấn: 1300 mm
Bộ điều khiển: HK66T + Option 2D
Trục điều khiển: Y1, Y2, X, R + 1 Crowning
Thương hiệu: NVD
Xuất xứ: Trung Quốc

---

40 TẤN LỰC CHẤN – 1300MM CHIỀU DÀI CHẤN

💪 40 tấn là mức lực chấn phù hợp với nhiều nhu cầu gia công kim loại tấm tại các xưởng cơ khí vừa và nhỏ.

📏 Với chiều dài chấn 1300 mm, máy thích hợp để gia công các chi tiết có kích thước vừa phải, đặc biệt là những sản phẩm cần nhiều đường chấn nhưng không yêu cầu bàn máy quá dài.

CBB 40T/1300 có thể gia công nhiều loại vật liệu như thép, inox, nhôm và các loại kim loại tấm khác, với khả năng thực tế phụ thuộc vào chiều dày, loại vật liệu, chiều dài đường chấn và bộ khuôn sử dụng.

---

THIẾT KẾ MINI – TỐI ƯU DIỆN TÍCH XƯỞNG

📐 Một trong những điểm đáng chú ý của PBC 40T/1300 là thiết kế hướng đến các xưởng có diện tích sản xuất hạn chế.

Với kích thước tổng thể khoảng 2000 × 1700 × 2420 mm, máy có thể được bố trí tương đối linh hoạt trong khu vực sản xuất.

🏭 Không cần dành một không gian quá lớn cho máy.

🔧 Thuận tiện bố trí cùng các thiết bị gia công khác.

📦 Phù hợp với xưởng cơ khí nhỏ, xưởng gia công kim loại tấm và các đơn vị sản xuất theo đơn hàng.

Thiết kế nhỏ gọn không đồng nghĩa với việc đơn giản hóa quá mức cấu hình. PBC 40T/1300 vẫn được trang bị CNC, cữ sau Servo, bù thủy lực và các hệ thống hỗ trợ an toàn cần thiết.

---

HK66T + OPTION 2D – ĐIỀU KHIỂN TRỰC QUAN

🖥️ HK66T + Option 2D là trung tâm điều khiển của PBC 40T/1300, hỗ trợ người vận hành thiết lập và quản lý quá trình chấn.

Màn hình 12 inch TFT màu độ phân giải cao, giao diện cảm ứng và khả năng kết nối USB giúp việc thao tác thuận tiện hơn trong môi trường sản xuất.

🎯 Hỗ trợ lập trình trực quan.

📐 Hỗ trợ giao diện uốn và chỉnh sửa.

💾 Có giao diện USB và ngoại vi.

🖥️ Hỗ trợ phần mềm ngoại tuyến Profile-TL theo cấu hình.

Hệ thống điều khiển giúp giảm bớt các thao tác thủ công và tạo điều kiện thuận lợi hơn khi thực hiện các chương trình chấn lặp lại.

---

4 TRỤC ĐIỀU KHIỂN + CROWNING – KIỂM SOÁT QUÁ TRÌNH CHẤN

🎯 PBC 40T/1300 sử dụng cấu hình Y1, Y2, X, R + 1 Crowning, tạo thành hệ thống điều khiển đa trục phục vụ quá trình chấn.

⚙️ Y1 – Y2: điều khiển chuyển động của hai phía ram.

↔️ X: điều chỉnh vị trí cữ sau theo chiều sâu chấn.

↕️ R: điều chỉnh vị trí cữ sau theo phương đứng.

📐 Crowning: hỗ trợ bù sai lệch biến dạng trong quá trình chấn.

Sự phối hợp giữa các trục giúp quá trình định vị phôi và thực hiện các đường chấn có tính lặp lại tốt hơn, đặc biệt khi gia công các chi tiết cần nhiều bước.

---

BÙ THỦY LỰC – HỖ TRỢ DUY TRÌ ĐỘ ĐỒNG ĐỀU

📐 Trong quá trình tạo lực chấn, dầm và bàn máy có thể chịu biến dạng dưới tác động của tải. Hệ thống bù thủy lực được sử dụng để hỗ trợ cân bằng ảnh hưởng này.

Nhờ đó, lực chấn được phân bổ phù hợp hơn theo chiều dài làm việc, góp phần duy trì tính đồng đều của đường chấn trên phôi.

Đây là một cấu hình đáng chú ý đối với máy chấn có chiều dài bàn 1300 mm, đặc biệt khi yêu cầu về độ đồng đều góc chấn được đặt lên cao.

---

CỮ SAU CHÍNH XÁC – TRƯỢT TRÊN BĂNG BI

🎯 Hệ thống cữ sau được thiết kế để hỗ trợ định vị phôi trước khi chấn.

Cơ cấu trượt trên hệ thống dẫn hướng bằng bi kết hợp với trục R tinh chỉnh bằng tay giúp người vận hành dễ dàng điều chỉnh vị trí cữ theo yêu cầu sản phẩm.

⚙️ Vitme bi HIWIN và hệ thống dẫn hướng giúp tăng độ ổn định của chuyển động.

↔️ Trục X đảm nhiệm điều chỉnh chiều sâu.

↕️ Trục R hỗ trợ điều chỉnh vị trí cữ theo phương đứng.

Việc định vị ổn định giúp giảm sai số khi chấn nhiều chi tiết có cùng kích thước.

---

HỆ THỐNG SERVO TRỤC X, R – VẬN HÀNH LINH HOẠT

⚡ PBC 40T/1300 được trang bị động cơ và Drive Servo cho trục X và R theo cấu hình sử dụng.

Servo giúp hệ thống cữ sau thực hiện các chuyển động theo chương trình điều khiển, hỗ trợ tăng độ chính xác định vị và khả năng lặp lại trong quá trình gia công.

Đối với những đơn hàng có nhiều chi tiết giống nhau, khả năng tự động hóa vị trí cữ sau giúp giảm thời gian thao tác thủ công của người vận hành.

---

KHUNG MÁY C-FRAME – KẾT CẤU CHẮC CHẮN

🏗️ PBC 40T/1300 sử dụng kết cấu C-Frame hàn thép, được xử lý giảm ứng suất nhằm tăng độ ổn định của khung máy.

Kết cấu máy được thiết kế để chịu lực trong quá trình chấn, đồng thời hạn chế ảnh hưởng của biến dạng kết cấu đến độ chính xác gia công.

🔥 Theo cấu hình được cung cấp, khung máy được xử lý ủ nhiệt ở khoảng 600°C nhằm hỗ trợ giải phóng ứng suất dư trong kết cấu.

Cách xử lý này góp phần nâng cao độ ổn định của khung máy trong quá trình vận hành lâu dài; tuổi thọ và độ chính xác thực tế vẫn phụ thuộc vào điều kiện sử dụng, bảo trì và môi trường vận hành.

---

HỆ THỐNG THỦY LỰC – VẬN HÀNH ỔN ĐỊNH

⚙️ Hệ thống thủy lực đảm nhiệm việc tạo lực và điều khiển chuyển động của ram trong quá trình chấn.

PBC 40T/1300 sử dụng bơm thủy lực SUNNY, kết hợp với hệ thống van và các linh kiện thủy lực theo cấu hình máy.

🔧 Bơm bánh răng chính xác hỗ trợ vận hành ổn định.

🔇 Thiết kế hệ thống hướng đến mức độ ồn thấp trong quá trình hoạt động.

🛠️ Cụm van thủy lực được bố trí để thuận tiện hơn cho việc kiểm tra và bảo trì.

Hệ thống thủy lực cũng được tích hợp các chức năng bảo vệ áp suất và quá tải nhằm tăng độ an toàn khi vận hành.

---

CẤU HÌNH MÁY CHẤN TÔN PBC 40T/1300

Hạng mục	Thiết bị	Thương hiệu	Xuất xứ
Bộ điều khiển + Option 2D	HK66T	Hong Kong	Hong Kong
Thiết bị điện	Contactor, relay, nút bấm	Schneider	Pháp
Động cơ & Drive Servo X, R	Servo	Yctech	Trung Quốc
Vitme bi & thanh dẫn động	Ball screw & guide	HIWIN	Đài Loan
Thước quang	Optical scale	Reftech	Đức
Hệ thống thủy lực	Hydraulic system	Reftech	Đức
Đầu bơm thủy lực	Hydraulic pump	SUNNY	Mỹ
Động cơ bơm	Pump motor	Siemens	Đức
Hệ thống bù	Bù thủy lực	Hydraulic crowning	Trung Quốc
Đầu nối ống dầu	Hydraulic fittings	Nội địa	Trung Quốc
Vòng đệm xilanh	Cylinder seal	Aotos	Trung Quốc
Phớt xilanh	Cylinder seal	NOK	Nhật Bản

---

HỆ THỐNG BẢO VỆ – AN TOÀN KHI VẬN HÀNH

🛡️ PBC 40T/1300 được trang bị các cơ chế bảo vệ cơ bản nhằm hỗ trợ người vận hành trong quá trình sử dụng.

Hạng mục bảo vệ	Trang bị
Cảnh báo nhiệt độ dầu	Có
Bảo vệ áp suất dầu	Có
Bảo vệ quá tải động cơ	Có
Cửa bảo vệ trái/phải	Có
Tiêu chuẩn an toàn	CE

Bên cạnh các thiết bị bảo vệ tích hợp, người vận hành vẫn cần tuân thủ đầy đủ quy trình an toàn, sử dụng đúng khu vực làm việc và kiểm tra máy trước mỗi ca sản xuất.

---

CẤU TẠO MÁY CHẤN TÔN MINI PBC 40T/1300

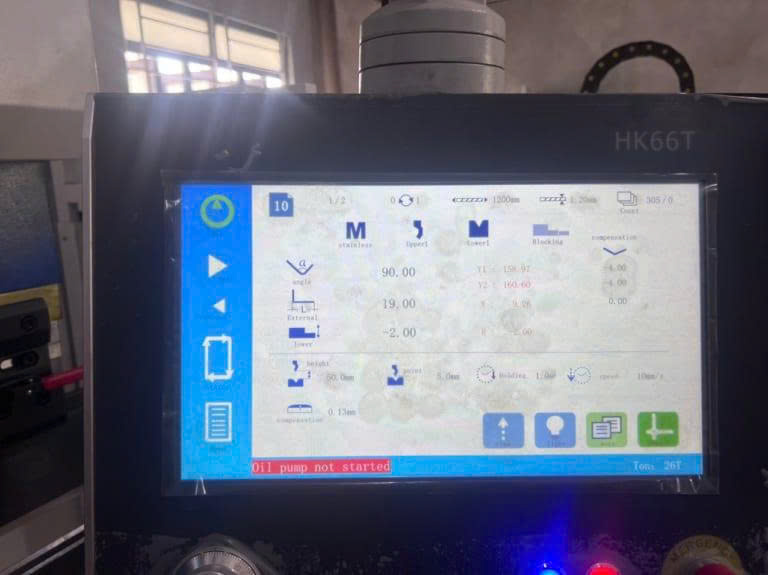

01. BỘ ĐIỀU KHIỂN HK66T

🖥️ Bộ điều khiển HK66T sử dụng màn hình cảm ứng TFT màu 12 inch, hỗ trợ người vận hành lập trình và điều chỉnh chương trình chấn.

Hệ thống có khả năng kết nối USB, giao diện ngoại vi và hỗ trợ các ứng dụng phục vụ nhu cầu gia công cụ thể.

---

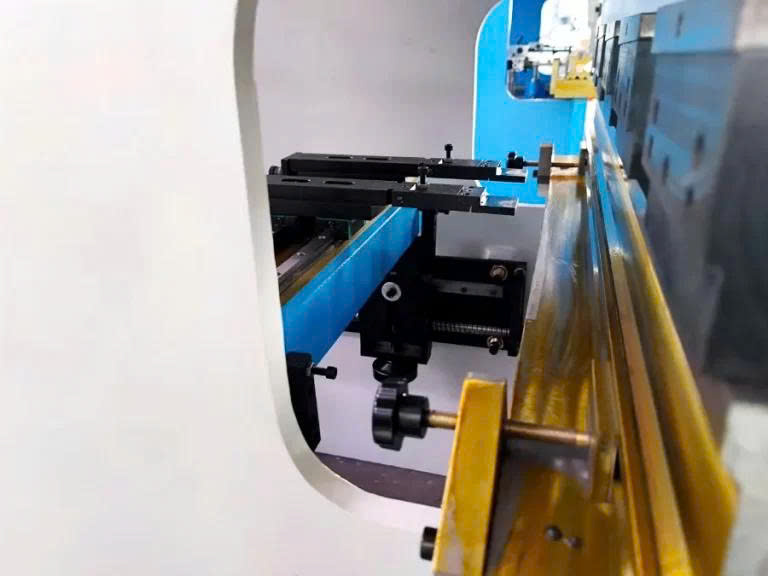

02. CỮ SAU

🎯 Cữ sau trượt trên hệ thống dẫn hướng bằng bi, kết hợp với trục R tinh chỉnh bằng tay.

Cơ cấu này hỗ trợ định vị phôi ổn định và thuận tiện khi cần thay đổi kích thước chấn giữa các sản phẩm.

---

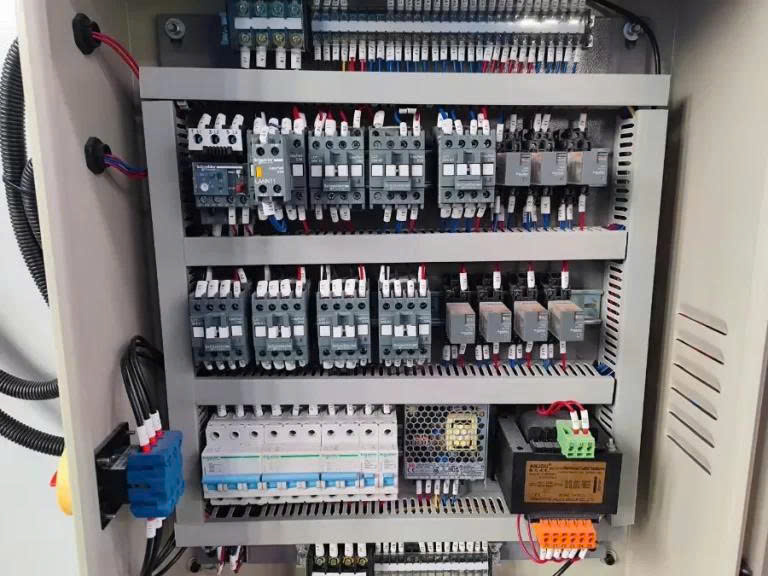

03. HỆ THỐNG ĐIỆN SCHNEIDER

⚡ Các thiết bị điện như contactor, relay và nút bấm sử dụng cấu hình Schneider – Pháp.

Hệ thống điện được bố trí phục vụ việc điều khiển và bảo vệ các bộ phận của máy trong quá trình vận hành.

---

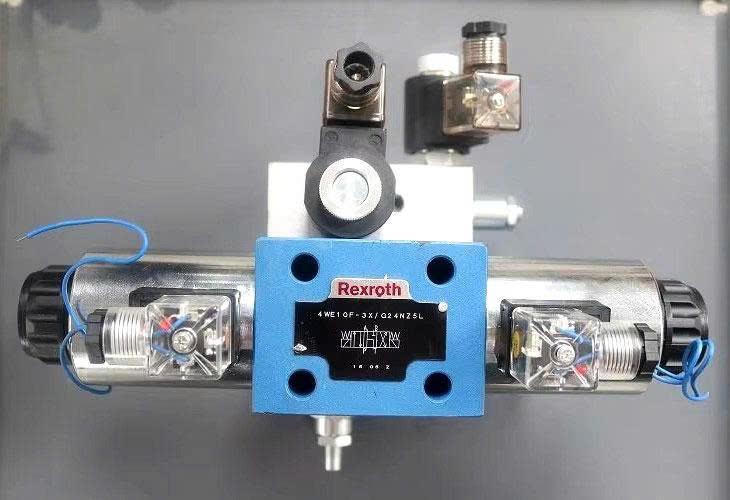

04. HỆ THỐNG THỦY LỰC

⚙️ Hệ thống thủy lực đảm nhiệm việc tạo lực chấn và điều khiển chuyển động của ram.

Cấu hình được cung cấp sử dụng các linh kiện thủy lực Reftech cùng bơm SUNNY, tạo thành hệ thống phục vụ quá trình vận hành của máy.

---

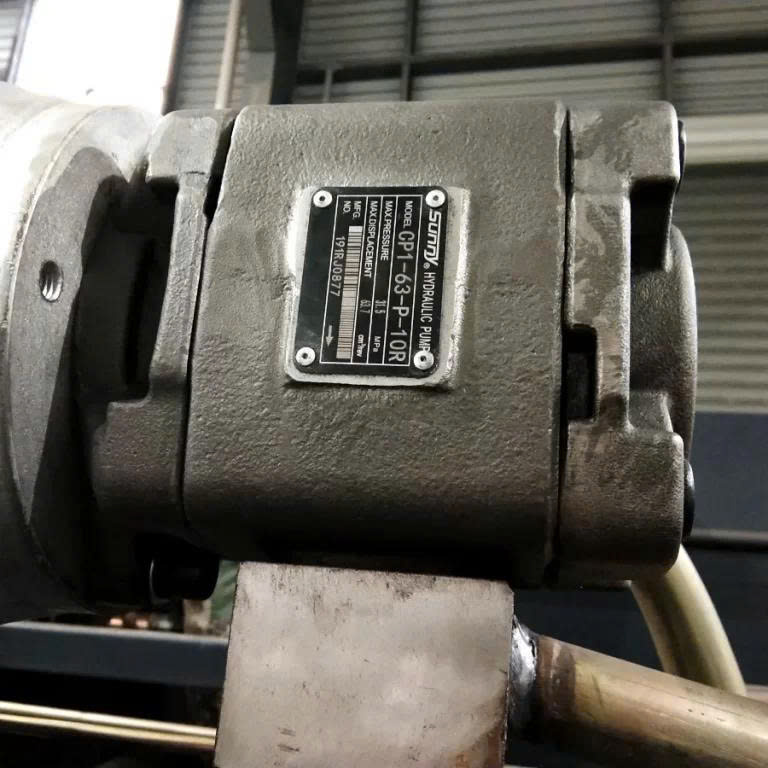

05. BƠM THỦY LỰC SUNNY

🔧 Bơm SUNNY đảm nhiệm việc cung cấp dòng dầu thủy lực cho hệ thống.

Cấu hình bơm được lựa chọn nhằm đáp ứng yêu cầu tạo lực và chuyển động của máy trong các chu kỳ chấn.

---

06. THƯỚC QUANG REFTECH

📐 Thước quang Reftech hỗ trợ hệ thống kiểm soát vị trí chuyển động.

Tín hiệu phản hồi vị trí giúp bộ điều khiển kiểm soát chuyển động của ram và hỗ trợ duy trì độ chính xác trong quá trình chấn.

---

07. ĐỘNG CƠ SERVO TRỤC X, R

⚡ Servo X và R điều khiển chuyển động của hệ thống cữ sau.

Việc sử dụng Servo giúp quá trình thay đổi vị trí cữ sau được thực hiện theo chương trình, đặc biệt thuận tiện khi gia công nhiều chi tiết có cùng quy cách.

---

08. HAI TAY ĐỠ PHÍA TRƯỚC

🔧 Máy được trang bị 2 tay đỡ phía trước, hỗ trợ người vận hành giữ và định vị phôi trong quá trình đưa tấm vào vị trí chấn.

Các tay đỡ có thể điều chỉnh theo phương dọc và ngang, đồng thời có thước và nút chặn để hỗ trợ những thao tác chấn cơ bản.

---

09. THANH TRƯỢT VÀ HAI XI LANH THỦY LỰC

⚙️ Ram của máy di chuyển theo hành trình xuống dưới, với hai xilanh hai bên đảm nhiệm việc truyền lực chấn.

Hai xilanh được đồng bộ hóa để ram di chuyển ổn định, hỗ trợ duy trì sự song song trong quá trình tạo hình.

---

10. THANH XOẮN ĐỒNG BỘ

🔩 Thanh xoắn đặc hỗ trợ đồng bộ chuyển động giữa hai phía của hệ thống chấn.

Cơ cấu này góp phần duy trì chuyển động song song của ram, từ đó hỗ trợ độ chính xác khi thực hiện đường chấn.

---

11. DẪN HƯỚNG RAM

📐 Dầm chấn/ram được dẫn hướng bằng vật liệu polymer có khả năng chịu mài mòn, giúp chuyển động ổn định và hạn chế ma sát trong quá trình làm việc.

---

12. HỆ THỐNG ĐIỀU CHỈNH HÀNH TRÌNH

⚙️ Cơ cấu điều chỉnh hành trình cho phép kiểm soát vị trí dừng phía trên của ram và chuyển tiếp giữa các giai đoạn chuyển động.

Ram thực hiện các chu kỳ đi xuống – làm việc – giữ – hồi về, giúp quá trình chấn diễn ra theo trình tự được thiết lập.

---

13. BẢO VỆ THỦY LỰC VÀ ĐIỆN

🛡️ Hệ thống điện và thủy lực được trang bị các chức năng bảo vệ quá tải bên trong.

Ngoài ra, máy có bàn đạp chân KACON với chức năng điều khiển và dừng khẩn cấp, giúp người vận hành chủ động hơn trong quá trình thao tác.

---

14. BỘ KHUÔN VÀ BÀN MÁY

🛠️ Máy được trang bị bàn làm việc cùng bộ khuôn phục vụ quá trình chấn.

Theo cấu hình tiêu chuẩn, máy sử dụng cối thủy lực và khuôn đáy đa chữ V, đáp ứng các nhu cầu chấn gấp phổ biến trong gia công kim loại tấm.

---

THÔNG SỐ KỸ THUẬT PBC 40T/1300

STT	Hạng mục	Đơn vị	Thông số
1	Trục điều khiển CNC		Y1, Y2, X, R + 1 Crowning
2	Lực chấn	Tấn	40
3	Chiều dài chấn	mm	1300
4	Khoảng cách giữa hai xilanh	mm	965
5	Hành trình chấn	mm	160
6	Độ mở Ram lớn nhất	mm	460
7	Chiều rộng bàn	mm	60
8	Độ sâu thoát họng	mm	300
9	Tốc độ làm việc không tải	mm/s	200
10	Tốc độ làm việc có tải	mm/s	2–10
11	Tốc độ hồi dao	mm/s	180
12	Tốc độ trục X	mm/s	350
13	Tốc độ trục R	mm/s	200
14	Hành trình trục X	mm	600
15	Hành trình trục R	mm	200
16	Tay trượt phía trước	cái	2
17	Cữ đỡ sau	cái	2
18	Áp suất thủy lực	Bar	250
19	Động cơ chính	kW	5.5
20	Kích thước máy	mm	2000 × 1700 × 2420
21	Khối lượng máy	kg	3500

---

PBC 40T/1300 PHÙ HỢP VỚI NHỮNG XƯỞNG NÀO?

🏭 Xưởng cơ khí vừa và nhỏ: cần máy chấn CNC nhưng diện tích bố trí có giới hạn.

🔧 Gia công kim loại tấm: chấn các chi tiết bằng thép, inox, nhôm và nhiều vật liệu kim loại phù hợp khác.

🛠️ Sản xuất cơ khí theo đơn hàng: cần thay đổi chương trình và kích thước chấn thường xuyên.

📦 Gia công chi tiết kích thước vừa: phù hợp với các sản phẩm nằm trong phạm vi chiều dài chấn 1300 mm.

⚙️ Xưởng muốn nâng cấp từ máy chấn thủ công: chuyển sang hệ thống CNC và cữ sau điều khiển Servo để giảm thao tác thủ công.

---

ĐẦU TƯ GỌN GÀNG – TẬP TRUNG VÀO NHU CẦU GIA CÔNG THỰC TẾ

PBC 40T/1300 NVD tập trung vào những yếu tố quan trọng đối với một xưởng cơ khí quy mô vừa và nhỏ: 40 tấn lực chấn, 1300 mm chiều dài chấn, CNC HK66T, cữ sau X/R, bù thủy lực và kết cấu C-Frame chắc chắn.

Nếu bạn đang tìm một máy chấn mini để xử lý các chi tiết kim loại tấm với không gian lắp đặt hạn chế, đây là cấu hình đáng để đưa vào danh sách khảo sát.

📩 Gửi ngay bản vẽ sản phẩm hoặc mẫu chi tiết bạn đang gia công để được tư vấn lực chấn, khuôn chấn và cấu hình máy phù hợp.

📞 LIÊN HỆ NGAY ĐỂ NHẬN TƯ VẤN CẤU HÌNH VÀ BÁO GIÁ PBC 40T/1300.
