Máy đột dập tấm CNC ERMAK T30

MÁY ĐỘT DẬP TẤM CNC ERMAK T30 – ĐIỀU KHIỂN FANUC, TRUYỀN ĐỘNG THỦY LỰC, ĐỘ CHÍNH XÁC CAO

Trong gia công tấm CNC, năng suất không chỉ đến từ lực đột lớn. Một hệ thống tốt cần đồng thời kiểm soát chính xác lực ép, hành trình, chuyển động bàn máy, vị trí dao và khả năng làm việc ổn định trong thời gian dài.

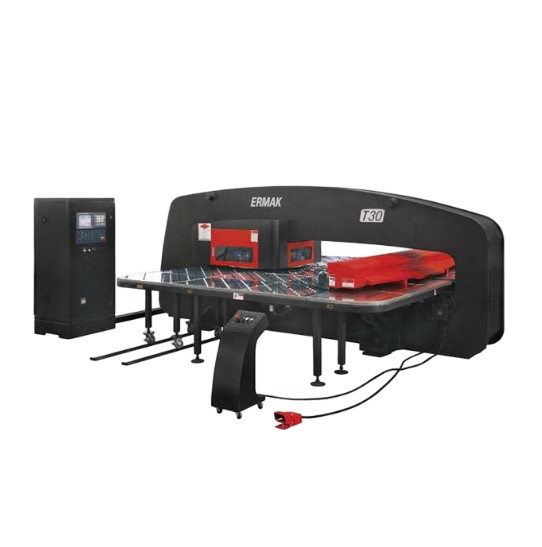

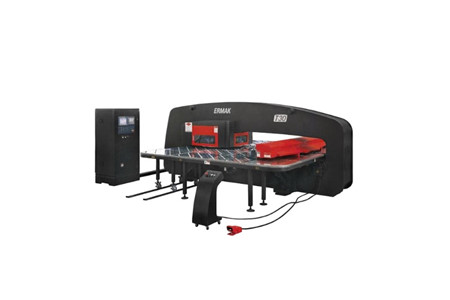

Máy đột dập tấm CNC ERMAK T30 được phát triển theo hướng đó với hệ thống truyền động thủy lực thế hệ mới, điều khiển FANUC 0iP, tháp pháo kép, vít me bi và dẫn hướng tuyến tính, kết hợp khung máy được xử lý nhiệt nhằm tăng độ ổn định trong quá trình gia công.

Dòng máy cung cấp nhiều cấu hình từ 300–500 kN trong dữ liệu kỹ thuật, đáp ứng các kích thước tấm và yêu cầu sản xuất khác nhau.

TRUYỀN ĐỘNG THỦY LỰC THẾ HỆ MỚI – TỰ ĐỘNG THÍCH ỨNG ĐỘ DÀY TẤM

Một trong những điểm đáng chú ý của ERMAK T30 là hệ thống truyền động thủy lực thế hệ mới.

Hệ thống có khả năng tự động lựa chọn hành trình tương ứng với độ dày khác nhau của tấm kim loại, giúp quá trình đột được điều chỉnh phù hợp hơn với từng loại vật liệu.

Máy cũng được trang bị thiết bị bảo vệ quá tải thủy lực tự động, góp phần bảo vệ hệ thống khi lực tác động vượt quá điều kiện làm việc cho phép.

Đây là nền tảng quan trọng để duy trì lực ép ổn định và hỗ trợ tạo ra các sản phẩm có chất lượng đồng đều.

FANUC 0iP – NỀN TẢNG ĐIỀU KHIỂN CHO GIA CÔNG CNC

ERMAK T30 sử dụng hệ thống điều khiển FANUC 0iP, mang đến nền tảng điều khiển CNC chuyên dụng cho quá trình gia công tấm.

Khi kết hợp với hệ thống truyền động, vít me bi và dẫn hướng tuyến tính, máy hướng đến khả năng kiểm soát chuyển động chính xác trong quá trình đột dập.

Đối với xưởng gia công nhiều mã sản phẩm, hệ thống điều khiển CNC cũng là yếu tố quan trọng giúp quy trình sản xuất có tính lặp lại cao.

THÁP PHÁO KÉP – GIỮ ĐỒNG TRỤC DAO ĐỘT VÀ KHUÔN

Máy được trang bị tháp pháo kép với cấu trúc chèn dài, giúp đảm bảo tính đồng trục giữa dao đột và khuôn.

Trạm dụng cụ có đường kính đột lỗ 50,8 mm, đồng thời bố trí các trạm dụng cụ A, B, C, D.

Cách bố trí này giúp người dùng có thêm lựa chọn khi sắp xếp dụng cụ, đồng thời góp phần tiết kiệm chi phí dụng cụ theo nhu cầu gia công thực tế.

VÍT ME BI + DẪN HƯỚNG TUYẾN TÍNH – HỖ TRỢ ĐỘ CHÍNH XÁC

Để kiểm soát chuyển động, máy sử dụng các trục vít me bi nhập khẩu có hành trình dài kết hợp với đường dẫn tuyến tính.

Cấu trúc này tạo nền tảng cho chuyển động ổn định và chính xác của hệ thống trong quá trình gia công.

Đặc biệt với máy đột CNC, khả năng kiểm soát vị trí của phôi và cụm dụng cụ có ảnh hưởng trực tiếp đến độ chính xác của sản phẩm sau gia công.

KHUNG MÁY XỬ LÝ NHIỆT – TĂNG ĐỘ ỔN ĐỊNH

Khung máy được xử lý nhiệt nhằm tăng độ ổn định và hạn chế ảnh hưởng của rung lắc trong quá trình làm việc.

Đây là yếu tố quan trọng đối với một thiết bị đột dập phải chịu lực tác động lặp lại trong thời gian dài.

Một kết cấu khung ổn định giúp hệ thống truyền động, dẫn hướng và cụm dụng cụ có nền tảng làm việc chắc chắn hơn.

BẢO VỆ KẸP TỰ ĐỘNG – BÔI TRƠN TỰ ĐỘNG

ERMAK T30 được trang bị kẹp có chức năng bảo vệ tự động. Trong vùng bảo vệ, hệ thống có thể hoạt động liên tục theo thiết kế của máy.

Bên cạnh đó, thiết bị bôi trơn tự động giúp quá trình vận hành thuận tiện hơn, giảm bớt thao tác bôi trơn thủ công trong quá trình sử dụng.

NHIỀU CẤU HÌNH – DỄ LỰA CHỌN THEO KHỔ TẤM

Dữ liệu cung cấp cho thấy ERMAK T30 có nhiều cấu hình khác nhau về lực ép, kích thước tấm, tốc độ di chuyển, chiều sâu họng và kích thước tổng thể.

Một số cấu hình xử lý tấm 1250 × 2500 mm, trong khi các model khác mở rộng lên 1250 × 4000 mm, 1250 × 5000 mm, 1500 × 4000 mm và 1500 × 5000 mm.

Điều này cho phép doanh nghiệp lựa chọn cấu hình phù hợp với khổ vật liệu và không gian lắp đặt thực tế.

THÔNG SỐ KỸ THUẬT ERMAK T30 – NHÓM MP7/MP10

Mô hình	Sức ép	Tấm thép			Di chuyển	Đột dập	Trạm công cụ	Sự chính xác	Họng	Trục	Khí nén	Kích thước máy
		Kích thước	Dày	Cân nặng	tốc độ	đường kính			chiều sâu
MP	KN	mm	mm	Kilôgam	M / phút	mm	Không	mm	mm	Không	Mpa	mm
MP7-30A	300	1250 * 2500	6,35	156	106	88,9	32	0,1	1275	4	0,55	5340 * 5200 * 2150
MP7-30B	300	1250 * 4000	6,35	156	106	88,9	32	0,1	1275	4	0,55	5340 * 5200 * 2150
MP7-30C	300	1250 * 5000	6,35	210	106	88,9	32	0,1	1275	4	0,55	5340 * 5200 * 2150
MP10-30A	300	1250 * 2500	6,35	156	106	88,9	32	0,1	1275	4	0,55	5400 * 2700 * 2200
MP10-30B	300	1250 * 4000	6,35	156	106	88,9	32	0,1	1275	4	0,55	5400 * 4200 * 2200
MP10-30C	300	1250 * 5000	6,35	210	106	88,9	32	0,1	1275	4	0,55	5400 * 5200 * 2200
MP10-30D	300	1500 * 4000	6,35	235	106	88,9	32	0,1	1520	4	0,55	6100 * 4200 * 2200
MP10-30E	300	1500 * 5000	6,35	235	106	88,9	32	0,1	1520	4	0,55	6100 * 5200 * 2200
MP10-40A	400	1250 * 2500	6,35	156	106	88,9	32	0,1	1275	4	0,55	5400 * 2700 * 2200
MP10-40B	400	1500 * 4000	6,35	156	106	88,9	32	0,1	1520	4	0,55	5400 * 4200 * 2200
MP10-40C	400	1500 * 4000	6,35	210	106	88,9	32	0,1	1520	4	0,55	6100 * 4200 * 2200
MP10-40D	400	1500 * 5000	6,35	235	106	88,9	32	0,1	1520	4	0,55	6100 * 5200 * 2200
MP10-50A	500	1250 * 2500	số 8	235	106	88,9	32	0,1	1275	4	0,55	5400 * 2700 * 2200
MP10-50B	500	1250 * 4000	số 8	235	106	88,9	32	0,1	1275	4	0,55	5400 * 4200 * 2200
MP10-50C	500	1500 * 4000	số 8	235	106	88,9	32	0,1	1520	4	0,55	6100 * 4200 * 2200
MP10-50D	500	1500 * 5000	số 8	350	106	88,9	32	0,1	1520	4	0,55

YÊU CẦU LẮP ĐẶT – CHUẨN BỊ NỀN MÓNG TRƯỚC KHI ĐƯA MÁY VÀO VẬN HÀNH

ERMAK T30 là dòng máy CNC công nghiệp có kích thước và khối lượng lớn tùy cấu hình. Vì vậy, nền móng là yêu cầu cần chuẩn bị trước khi lắp đặt máy.

Do mỗi model có kích thước tổng thể khác nhau, việc chuẩn bị mặt bằng nên được thực hiện dựa trên đúng cấu hình máy được lựa chọn.

ERMAK T30 – GIẢI PHÁP ĐỘT TẤM CNC CHO SẢN XUẤT CHÍNH XÁC

Với sự kết hợp giữa truyền động thủy lực thế hệ mới, FANUC 0iP, tháp pháo kép, vít me bi, dẫn hướng tuyến tính, khung xử lý nhiệt và hệ thống bôi trơn tự động, ERMAK T30 hướng đến những xưởng cần một hệ thống đột tấm CNC có khả năng làm việc ổn định và kiểm soát chính xác.

Từ cấu hình 300 kN đến 500 kN trong dữ liệu cung cấp, cùng nhiều lựa chọn khổ tấm, doanh nghiệp có thể lựa chọn model dựa trên vật liệu, kích thước phôi và yêu cầu sản xuất.

Liên hệ để được tư vấn cấu hình ERMAK T30 phù hợp với khổ tấm, độ dày vật liệu và năng suất gia công thực tế của xưởng.
