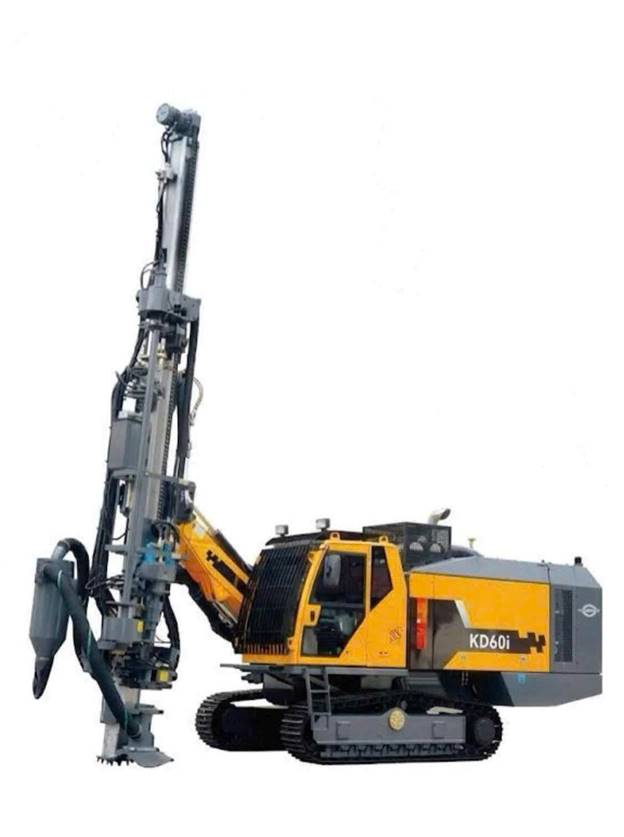

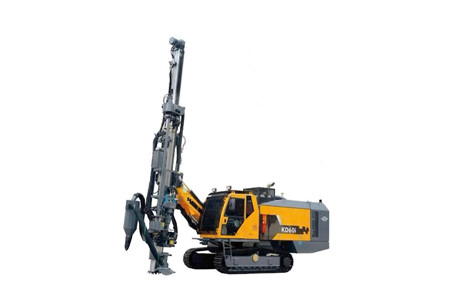

Máy khoan đá KD60i

MÁY KHOAN ĐÁ KD60i – KHOAN THÔNG MINH, ĐỊNH VỊ CHÍNH XÁC, TỰ ĐỘNG HÓA VƯỢT TRỘI

KD60i là dòng máy khoan đập đá thông minh được phát triển cho khoan nổ mìn trong khai thác mỏ lộ thiên, mỏ đá và các dự án kỹ thuật xây dựng.

Không chỉ sở hữu sức mạnh khoan mạnh mẽ, KD60i còn được tích hợp hàng loạt công nghệ thông minh như định vị RTK, hỗ trợ bố trí lỗ khoan, khoan tự động, thu thập dữ liệu trong quá trình khoan và điều khiển từ xa.

🎯 Định vị chính xác – Khoan tự động – Dữ liệu đồng bộ – Vận hành từ xa

KD60i hướng tới mô hình xây dựng mỏ thông minh, giúp nâng cao khả năng kiểm soát quá trình khoan và giảm sự phụ thuộc vào thao tác thủ công tại hiện trường.

---

🚀 CÔNG NGHỆ ĐỊNH VỊ RTK – XÁC ĐỊNH CHÍNH XÁC VỊ TRÍ LỖ KHOAN

KD60i được trang bị hệ thống định vị thân xe chính xác, sử dụng công nghệ đo lường RTK, kết hợp với cảm biến góc khớp chuyển động và thuật toán xử lý dữ liệu.

📍 Hệ thống có khả năng xác định vị trí lỗ khoan với sai số định vị dưới 10 cm.

📐 Vị trí và góc khoan được kiểm soát chính xác hơn, hỗ trợ máy thực hiện đúng sơ đồ khoan đã được thiết lập.

⛏️ Đây là nền tảng quan trọng để KD60i đáp ứng yêu cầu khoan theo tọa độ và bố trí lỗ khoan chính xác trong các dự án khai thác mỏ hiện đại.

---

🧭 HỆ THỐNG HỖ TRỢ KHOAN – TỰ ĐỘNG BỐ TRÍ LỖ KHOAN

KD60i có khả năng sử dụng tệp tọa độ khoan đã nhập để tự động tạo sơ đồ bố trí lỗ khoan.

⚙️ Hệ thống hỗ trợ điều chỉnh vị trí dầm đẩy và góc khoan theo dữ liệu thiết lập.

🎯 Người vận hành có thể kiểm soát vị trí khoan theo yêu cầu của thiết kế mỏ, hạn chế sai lệch trong quá trình bố trí và thực hiện lỗ khoan.

📊 Sự kết hợp giữa dữ liệu tọa độ + định vị RTK + điều khiển cơ cấu khoan tạo nên một quy trình khoan có tính đồng bộ cao.

---

🤖 HỆ THỐNG KHOAN TỰ ĐỘNG – TỰ ĐIỀU CHỈNH THEO ĐIỀU KIỆN ĐÁ

Điểm nổi bật của KD60i nằm ở khả năng tự động hóa quy trình khoan.

🔧 Máy có chế độ khoan tự động, có thể điều chỉnh các thông số mở lỗ và khoan dựa trên cấu trúc đá.

⚡ Hệ thống hỗ trợ tối ưu quá trình khoan, đồng thời tăng khả năng chống kẹt cần trong quá trình làm việc.

🔄 Sau khi bắt đầu chu trình, máy có thể tự động thực hiện các công đoạn:

Mở lỗ → Khoan → Nâng → Tháo cần → Tiếp tục khoan → Hoàn thành theo độ sâu cài đặt

📏 Với độ sâu khoan kinh tế lên tới 36 m, KD60i đáp ứng tốt các yêu cầu khoan sâu trong khai thác lộ thiên và mỏ đá.

---

📡 THU THẬP DỮ LIỆU KHOAN – BIẾN QUÁ TRÌNH KHOAN THÀNH DỮ LIỆU

KD60i không chỉ thực hiện công việc khoan mà còn có khả năng thu thập và truyền dữ liệu trong quá trình vận hành.

💾 Dữ liệu khoan được tự động thu thập để hình thành cơ sở dữ liệu quá trình khoan.

📊 Hệ thống đo lường trong khi khoan và thu thập dữ liệu địa tầng giúp cung cấp thêm thông tin phục vụ quá trình quản lý và phân tích hoạt động khoan.

🔍 Đây là một trong những yếu tố giúp KD60i phù hợp với xu hướng số hóa và quản lý dữ liệu trong khai thác mỏ thông minh.

---

🎮 ĐIỀU KHIỂN TỪ XA – GIẢM NHÂN SỰ TẠI HIỆN TRƯỜNG

KD60i được thiết kế với hệ thống điều khiển từ xa, cho phép kết nối với phòng điều khiển khi điều kiện mạng đáp ứng yêu cầu.

🖥️ Người vận hành có thể thực hiện điều khiển từ xa, đặc biệt đối với chức năng di chuyển máy.

👨‍💻 Một người có thể tham gia vận hành nhiều máy, tùy thuộc vào cấu hình hệ thống và điều kiện kết nối.

🛡️ Giải pháp này giúp giảm nhu cầu nhân sự trực tiếp tại khu vực khoan, đặc biệt hữu ích trong những môi trường khai thác có điều kiện làm việc phức tạp.

---

💪 SỨC MẠNH KHOAN 140–190 MM – CHINH PHỤC ĐÁ CỨNG f=6–20

KD60i được cấu hình cho phạm vi đường kính lỗ khoan 140–190 mm, phù hợp với nhiều yêu cầu khoan nổ mìn trong khai thác lộ thiên và mỏ đá.

⛏️ Độ cứng đá: f = 6–20

📏 Đường kính lỗ khoan: 140–190 mm

📐 Độ sâu khoan kinh tế: 36 m

⚙️ Mô-men xoắn xoay tối đa: 4100 N·m

🔄 Tốc độ xoay: 0–100 rpm

💥 Kết hợp với búa khoan DTH K4, K5, K6, KD60i có khả năng đáp ứng các yêu cầu khoan trên nền đá có độ cứng khác nhau.

---

🔥 ĐỘNG CƠ CUMMINS 316 KW – NỀN TẢNG SỨC MẠNH CHO TOÀN HỆ THỐNG

KD60i sử dụng động cơ Cummins L9C54 430C, công suất định mức 316 kW và tốc độ quay 2100 r/min.

⚡ Nguồn công suất lớn hỗ trợ đồng thời các hệ thống quan trọng như:

🔩 Hệ thống khoan

💨 Máy nén khí

⚙️ Hệ thống thủy lực

🚜 Hệ thống di chuyển

Sự phối hợp giữa động cơ và các hệ thống truyền động giúp KD60i duy trì khả năng vận hành ổn định trong những điều kiện khai thác có cường độ làm việc cao.

---

💨 MÁY NÉN KHÍ TRỤC VÍT 22 m³/MIN – ÁP SUẤT 24 BAR

KD60i được trang bị máy nén khí trục vít Kaishan SKY11HG165-A.

💨 Lưu lượng khí: 22 m³/min

🔥 Áp suất khí: 24 bar

Nguồn khí nén áp suất cao hỗ trợ trực tiếp cho hệ thống khoan đập DTH, giúp đáp ứng yêu cầu vận hành của búa khoan trong quá trình phá đá.

---

🔄 TỰ ĐỘNG THÁO LẮP CẦN – KHOAN LIÊN TỤC, GIẢM THAO TÁC THỦ CÔNG

KD60i được trang bị hệ thống tự động tháo lắp cần khoan, kết hợp với cấu hình 8 + 1 cần khoan.

🛠️ Thông số cần khoan: φ89 × 4000 mm

🔄 Hệ thống tự động thực hiện thao tác nối dài và tháo lắp cần, hỗ trợ duy trì chu trình khoan liên tục.

⚡ Khi kết hợp cùng hệ thống khoan tự động, KD60i có thể giảm đáng kể các thao tác thủ công trong quá trình khoan sâu.

---

🛡️ TỰ ĐỘNG CHỐNG KẸT – BẢO VỆ CẦN VÀ TĂNG ĐỘ ỔN ĐỊNH

Trong quá trình khoan đá, hiện tượng kẹt cần có thể ảnh hưởng trực tiếp đến hiệu suất và độ ổn định của thiết bị.

KD60i tích hợp hệ thống điều khiển điện – thủy lực tự động chống kẹt.

⚙️ Hệ thống có khả năng phối hợp điều khiển để hỗ trợ xử lý tình trạng kẹt cần trong quá trình khoan.

🛢️ Đồng thời, cần khoan được tự động phun dầu và bôi trơn, giúp hỗ trợ quá trình vận hành và bảo vệ các bộ phận liên quan.

🔩 Máy còn được trang bị đầu nối nổi để bảo vệ ren cần khoan, góp phần giảm tác động lên ren trong quá trình tháo lắp.

---

🧭 KHOAN LINH HOẠT – KHẢ NĂNG ĐIỀU CHỈNH GÓC RỘNG

KD60i sở hữu hệ thống điều chỉnh dầm và cần khoan linh hoạt, giúp máy thích ứng với nhiều vị trí lỗ khoan khác nhau.

📐 Góc nâng cần khoan: Lên 50° / Xuống 20°

↔️ Góc xoay cần khoan: Phải 45° / Trái 15°

🔄 Góc xoay giá đỡ: Phải 3.3° / Trái 3.3° (hoặc 98°)

📏 Góc nghiêng dầm: 125°

⚙️ Góc cân bằng khung: Lên 10° / Xuống 10°

🔧 Hành trình bù: 1500 mm

🚀 Hành trình đẩy: 4580 mm

💥 Lực đẩy tối đa: 65 kN

Nhờ đó, KD60i có thể đáp ứng nhiều phương án bố trí lỗ khoan trong điều kiện địa hình và mặt bằng thi công khác nhau.

---

🚜 KHUNG GẦM XÍCH MẠNH MẼ – DI CHUYỂN ỔN ĐỊNH TRÊN ĐỊA HÌNH MỎ

KD60i sử dụng hệ thống di chuyển động cơ + xích con lăn, mang đến khả năng cơ động cần thiết trong môi trường khai thác.

🚜 Tốc độ di chuyển: 0–3 km/h

⛰️ Khả năng leo dốc: 25°

📏 Khoảng sáng gầm xe: 430 mm

💪 Lực kéo: 140 kN

⚖️ Góc cân bằng của xích: ±10°

Hệ thống điều khiển di chuyển kết hợp thủy lực + điều khiển điện tử, hỗ trợ kiểm soát chuyển động của máy trong quá trình làm việc.

---

🌫️ KHỬ BỤI KHÔ / ƯỚT – LINH HOẠT THEO ĐIỀU KIỆN THI CÔNG

KD60i hỗ trợ hai phương pháp xử lý bụi:

🌪️ Khử bụi khô

💧 Khử bụi ướt – tùy chọn

Tùy theo điều kiện công trường và yêu cầu thi công, người dùng có thể lựa chọn phương án phù hợp.

---

🛡️ CABIN FOPS & ROPS – TĂNG CƯỜNG AN TOÀN CHO NGƯỜI VẬN HÀNH

Cabin KD60i đáp ứng yêu cầu FOPS & ROPS, hỗ trợ bảo vệ người vận hành trước các nguy cơ liên quan đến vật rơi và lật máy.

🏗️ Thiết kế cabin hướng tới môi trường khai thác mỏ và công trường xây dựng có điều kiện làm việc khắc nghiệt.

---

⭐ NHỮNG ĐIỂM NỔI BẬT CỦA KD60i

🎯 Định vị RTK chính xác, sai số định vị dưới 10 cm

🤖 Khoan tự động, tự động thực hiện chu trình khoan theo độ sâu cài đặt

📐 Tự động bố trí vị trí và góc khoan dựa trên tệp tọa độ

📡 Thu thập và truyền dữ liệu khoan, hỗ trợ quản lý dữ liệu quá trình khoan

🎮 Điều khiển từ xa, hỗ trợ vận hành từ xa trong điều kiện mạng phù hợp

💥 Khoan đường kính 140–190 mm, độ sâu kinh tế 36 m

⚡ Động cơ Cummins 316 kW, đáp ứng yêu cầu vận hành cường độ cao

💨 Máy nén khí 22 m³/min – 24 bar, hỗ trợ hệ thống DTH

🔄 Tự động tháo lắp cần khoan 8 + 1

🛡️ Tự động chống kẹt + tự động bôi trơn + bảo vệ ren

🚜 Lực kéo 140 kN, leo dốc 25°

🏗️ Cabin FOPS & ROPS, phù hợp môi trường khai thác mỏ

---

📋 THÔNG SỐ KỸ THUẬT KD60i

Hạng mục	Thông số
Kích thước vận chuyển	11050 × 2780 × 3600/3800 mm
Trọng lượng	25090 kg
Độ cứng của đá	f = 6 - 20
Đường kính lỗ khoan	140 - 190 mm
Độ sâu khoan kinh tế	36 m
Số lượng cần khoan	8 + 1
Thông số cần khoan	φ89 × 4000 mm
Khoảng sáng gầm xe	430 mm
Góc cân bằng của xích	±10°
Tốc độ di chuyển	0 - 3 km/h
Khả năng leo dốc	25°
Lực kéo	140 kN
Góc nâng cần khoan	Lên 50° / Xuống 20°
Góc xoay cần khoan	Phải 45° / Trái 15°
Góc xoay của giá đỡ	Phải 3.3° / Trái 3.3° (hoặc 98°)
Góc nghiêng của dầm	125°
Góc cân bằng của khung	Lên 10° / Xuống 10°
Hành trình bù	1500 mm
Hành trình đẩy	4580 mm
Lực đẩy tối đa	65 kN
Phương pháp đẩy	Động cơ + Xích con lăn
Mô-men xoắn xoay tối đa	4100 N.m
Tốc độ xoay	0 - 100 rpm
Động cơ	Cummins L9C54 430C
Công suất định mức	316 kW
Tốc độ quay của bộ phận xoay	2100 r/min
Kiểu máy nén khí trục vít	Kaishan SKY11HG165-A
Lưu lượng máy nén khí	22 m³/min
Áp suất khí	24 bar
Búa khoan DTH	K4, K5, K6
Hệ thống điều khiển di chuyển	Thủy lực + Điều khiển điện tử
Hệ thống điều khiển khoan	Thủy lực + Điều khiển điện tử
Độ lọc chính xác	10 μm
Khả năng làm mát	Nhiệt độ môi trường -30°C ~ 45°C
Điện áp	24V DC
Phương pháp khử bụi	Khô / Ướt (tùy chọn)
Phương pháp nối dài cần	Tự động tháo lắp
Chống kẹt	Điều khiển điện - thủy lực tự động chống kẹt
Bôi trơn ren cần khoan	Tự động phun dầu và bôi trơn
Bảo vệ ren cần khoan	Trang bị đầu nối nổi để bảo vệ ren
Cabin an toàn	Đáp ứng yêu cầu FOPS & ROPS (chống vật rơi và chống lật)

---

🔥 KD60i – BƯỚC TIẾN MỚI CHO KHOAN MỎ THÔNG MINH

KD60i không đơn thuần là một chiếc máy khoan đá công suất lớn.

Đây là sự kết hợp giữa sức mạnh khoan DTH, định vị chính xác, tự động hóa, quản lý dữ liệu và khả năng điều khiển từ xa trong cùng một nền tảng thiết bị.

🎯 Định vị chính xác hơn

🤖 Tự động hóa cao hơn

📊 Quản lý dữ liệu thông minh hơn

🎮 Vận hành linh hoạt hơn

💥 Sẵn sàng cho những yêu cầu khoan nổ mìn hiện đại

---

📞 ĐẦU TƯ KD60i – NÂNG CẤP NĂNG LỰC KHOAN CỦA BẠN

Nếu bạn đang tìm kiếm một dòng máy khoan đá thông minh cho khai thác mỏ lộ thiên, mỏ đá hoặc công trình xây dựng, KD60i là cấu hình đáng để đưa vào danh sách tham khảo.

🚀 LIÊN HỆ NGAY ĐỂ ĐƯỢC TƯ VẤN CẤU HÌNH KD60i PHÙ HỢP VỚI ĐIỀU KIỆN ĐÁ, ĐƯỜNG KÍNH LỖ KHOAN VÀ QUY MÔ DỰ ÁN CỦA BẠN!

📩 GỬI YÊU CẦU NGAY HÔM NAY – SẴN SÀNG ĐƯA CÔNG NGHỆ KHOAN THÔNG MINH VÀO CÔNG TRƯỜNG CỦA BẠN.
