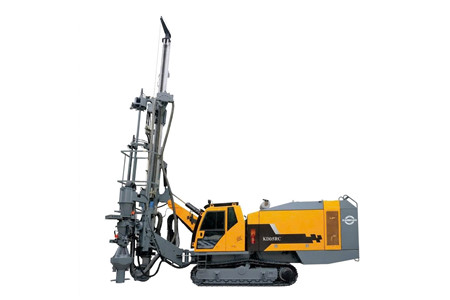

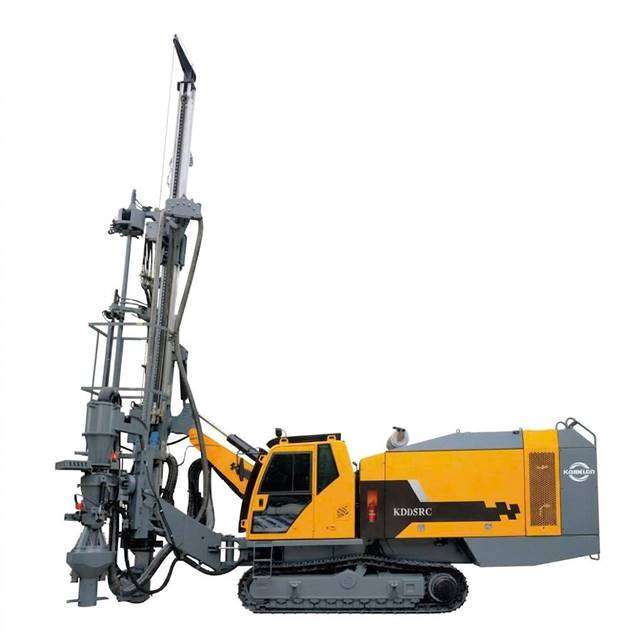

Máy khoan thăm dò KD65RC

MÁY KHOAN THĂM DÒ KD65RC – CÔNG NGHỆ TUẦN HOÀN NGƯỢC RC, KHOAN SÂU 54 M, THU HỒI MẪU HIỆU QUẢ

KD65RC là dòng máy khoan thăm dò sử dụng công nghệ tuần hoàn ngược RC (Reverse Circulation), được thiết kế chuyên dụng cho nhu cầu khoan thăm dò ban đầu, lấy mẫu quặng và khảo sát địa chất trong các mỏ.

⛏️ Không chỉ phục vụ ngành khai khoáng, KD65RC còn phù hợp với các công việc liên quan đến xây dựng và kỹ thuật địa chất, nơi yêu cầu thu thập mẫu nhanh, kiểm soát chất lượng mẫu và xác định cấu trúc địa tầng.

💨 Điểm khác biệt của KD65RC nằm ở phương pháp tuần hoàn ngược sử dụng cần khoan rỗng hai lớp. Khí nén được đưa xuống qua lớp ngoài của cần khoan, sau đó mẫu khoan được đưa ngược trở lại qua phần lõi bên trong.

🪨 Cách thức này hỗ trợ quá trình thu thập mẫu trực tiếp từ độ sâu khoan, giảm nguy cơ nhiễm chéo và giúp người vận hành có được nguồn mẫu phục vụ công tác phân tích địa chất.

⚙️ Kết hợp động cơ Cummins 372 kW, máy nén khí 31 m³/min – 25 bar, búa khoan RC4, RC5, RC6 và hệ thống xử lý cần tự động, KD65RC là một cấu hình mạnh mẽ cho các dự án thăm dò cần hiệu suất và khả năng cơ động cao.

---

🪨 CÔNG NGHỆ RC – ĐƯA MẪU QUẶNG TRỞ LẠI QUA TÂM CẦN KHOAN

Khác với phương pháp khoan thông thường, tuần hoàn ngược RC sử dụng cần khoan hai lớp để tạo đường khí và đường mẫu riêng biệt.

💨 Khí nén được đưa xuống qua lớp ngoài của cần khoan.

🔄 Mẫu quặng được đưa ngược trở lại qua tâm cần khoan.

🧪 Mẫu được thu hồi trực tiếp trong quá trình khoan.

📊 Phương pháp này hỗ trợ công tác lấy mẫu và khảo sát địa chất tại các độ sâu khác nhau.

Đây là công nghệ đặc biệt phù hợp với những dự án cần thu thập lượng lớn mẫu trong thời gian ngắn và yêu cầu kiểm soát tốt nguồn mẫu phục vụ phân tích.

---

🎯 THĂM DÒ CHÍNH XÁC – KIỂM SOÁT MẪU TỐT HƠN

KD65RC được thiết kế hướng tới các công việc thăm dò mà chất lượng mẫu và khả năng thu hồi mẫu đóng vai trò quan trọng.

🧪 Hạn chế nhiễm chéo mẫu quặng trong quá trình đưa mẫu trở lại.

🪨 Hỗ trợ xác định tầng địa chất và chất lượng quặng thông qua mẫu thu hồi.

📦 Thu thập lượng lớn mẫu trong quá trình khoan.

📈 Hỗ trợ nâng cao tỷ lệ thu hồi quặng, phục vụ đánh giá tài nguyên và hiệu quả khai thác.

🌱 Đồng thời, phương pháp RC góp phần giảm các tác động không cần thiết đến môi trường trong quá trình thu thập mẫu.

---

💥 KHOAN ĐƯỜNG KÍNH 120–190 MM – ĐỘ SÂU LÊN ĐẾN 54 M

KD65RC được thiết kế cho phạm vi khoan phù hợp với nhiều nhu cầu thăm dò địa chất.

🔩 Đường kính khoan: 120–190 mm

⛏️ Độ sâu khoan: 54 m

🪨 Độ cứng đá: f = 6–20

💪 Lực ép tối đa: 65 kN

🔥 Mô-men xoắn quay: 6100 N·m

Với khả năng khoan sâu tới 54 m, KD65RC đáp ứng các yêu cầu thăm dò ban đầu trong nhiều điều kiện địa chất khác nhau.

---

⚙️ CUMMINS 372 KW – NỀN TẢNG ĐỘNG LỰC CHO KHOAN THĂM DÒ

KD65RC được trang bị động cơ diesel Cummins QSZ13-C500-30 với công suất 372 kW, cung cấp năng lượng cho hệ thống khoan và các cụm thiết bị chính.

🔥 Công suất: 372 kW

⚙️ Động cơ: Cummins QSZ13-C500-30

🔄 Tốc độ quay đầu khoan: 1900 r/min

💨 Máy nén khí trục vít: Fuli SKY11G220-A

💨 Lưu lượng khí: 31 m³/min

📈 Áp suất khí: 25 bar

Sự kết hợp giữa động cơ công suất lớn và hệ thống khí nén áp suất cao tạo nền tảng cho cả khoan thông thường và khoan tuần hoàn ngược RC.

---

💨 31 M³/MIN – 25 BAR – NGUỒN KHÍ MẠNH CHO HỆ THỐNG RC

Đối với khoan tuần hoàn ngược, hệ thống khí nén đóng vai trò quan trọng trong việc hỗ trợ quá trình đưa mẫu trở lại qua tâm cần khoan.

💨 Lưu lượng khí: 31 m³/min

📈 Áp suất khí: 25 bar

⚙️ Máy nén khí: Fuli SKY11G220-A

💥 Nguồn khí mạnh hỗ trợ hoạt động của hệ thống DTH và tuần hoàn ngược, đáp ứng yêu cầu làm việc với các búa khoan RC.

---

🔨 HỖ TRỢ BÚA RC4 – RC5 – RC6

KD65RC tương thích với các dòng búa khoan tuần hoàn ngược:

🔨 RC4

🔨 RC5

🔨 RC6

Việc hỗ trợ nhiều cấu hình búa RC giúp thiết bị có khả năng đáp ứng các yêu cầu khoan khác nhau tùy theo điều kiện địa chất và phương án thi công.

---

🤖 TỰ ĐỘNG THÁO/LẮP REN – TỐI ƯU THAO TÁC CẦN KHOAN

Một trong những ưu điểm nổi bật của KD65RC là hệ thống xử lý cần khoan được tự động hóa cao.

🔩 Tự động tháo/lắp ren

🔄 Tự động chống kẹt cần

💧 Bôi trơn phun dầu tự động

🛡️ Bảo vệ ren bằng ống

📏 Số lượng cần khoan: 8+1

Hệ thống này giúp giảm bớt thao tác thủ công trong quá trình thay đổi cần, đồng thời hỗ trợ quá trình khoan liên tục và ổn định hơn.

---

🛡️ KIỂM SOÁT CẦN KHOAN – BẢO VỆ REN, HẠN CHẾ KẸT CẦN

KD65RC được tích hợp nhiều hệ thống hỗ trợ bảo vệ cụm cần khoan.

🔧 Chống kẹt cần: Tự động chống kẹt

💧 Bôi trơn: Bôi trơn phun dầu tự động

🛡️ Bảo vệ ren: Bảo vệ ren bằng ống

⚙️ Nối cần: Tự động tháo/lắp ren

Những tính năng này giúp quá trình xử lý cần khoan trở nên thuận tiện hơn và hỗ trợ giảm thời gian thao tác trong quá trình thăm dò.

---

📐 KHẢ NĂNG ĐIỀU CHỈNH LINH HOẠT – TIẾP CẬN NHIỀU VỊ TRÍ KHOAN

KD65RC sở hữu hệ thống cần và dầm có khả năng điều chỉnh đa hướng, giúp thiết bị thích ứng với nhiều vị trí làm việc.

📐 Góc nâng cần khoan: Trước 4°–13°, Sau 49°, Xuống 13°

↔️ Góc xoay cần khoan: Trái 79°–30°, Phải 17°–30°

↔️ Góc thoát nước: Trái 37°, Phải 37°

🔄 Góc nâng dầm: 133°

📏 Hành trình cấp liệu: 1800 mm

💪 Lực nâng tối đa: 6700 kg

Khả năng điều chỉnh đa dạng giúp KD65RC linh hoạt hơn khi bố trí máy và thực hiện các lỗ khoan tại những vị trí khác nhau.

---

🚜 KHUNG GẦM XÍCH – DI CHUYỂN MẠNH MẼ TRÊN ĐỊA HÌNH MỎ

KD65RC sử dụng hệ thống di chuyển động cơ + xích con lăn, phù hợp với môi trường khai thác và thăm dò có địa hình phức tạp.

🚜 Tốc độ di chuyển: 0–3 km/h

⛰️ Khả năng leo dốc: 25°

📏 Khoảng sáng gầm: 410 mm

💪 Lực kéo: 140 kN

⚖️ Khả năng cân bằng: ±10°

Kết cấu gầm xích cùng lực kéo lớn giúp thiết bị chủ động hơn trong quá trình di chuyển giữa các vị trí khoan.

---

🌪️ HÚT BỤI KHÔ – HỖ TRỢ MÔI TRƯỜNG LÀM VIỆC SẠCH HƠN

KD65RC sử dụng phương pháp hút bụi khô, hỗ trợ kiểm soát bụi phát sinh trong quá trình khoan.

🌪️ Phương pháp xả bụi: Hút bụi khô

⚙️ Kết hợp cùng hệ thống tuần hoàn ngược, mẫu khoan được đưa trở lại qua tâm cần, phục vụ trực tiếp cho quá trình thu thập và phân tích mẫu.

---

🖥️ HỆ THỐNG ĐIỀU KHIỂN THỦY LỰC + ĐIỆN – VẬN HÀNH CHỦ ĐỘNG

KD65RC sử dụng hệ thống điều khiển kết hợp, giúp người vận hành kiểm soát các chức năng của máy thuận tiện hơn.

⚙️ Điều khiển di chuyển: Thủy lực

🖥️ Điều khiển khoan: Thủy lực + điện

🔋 Nguồn điện: 24V

💧 Bơm thủy lực: 1 bơm piston + 1 bơm bánh răng

Hệ thống điều khiển được thiết kế để phối hợp các chức năng di chuyển, khoan và xử lý cần trên cùng một thiết bị.

---

🌡️ HỆ THỐNG LÀM MÁT – THÍCH ỨNG DẢI NHIỆT RỘNG

KD65RC được trang bị dung tích làm mát 35L, phù hợp với điều kiện môi trường có nhiệt độ từ -30°C đến 45°C.

🌡️ Dung tích làm mát: 35L

❄️ Phạm vi môi trường: -30°C đến 45°C

Thiết kế này giúp mở rộng khả năng triển khai thiết bị trong những khu vực có điều kiện nhiệt độ khác nhau.

---

🛡️ CABIN AN TOÀN FOPS & ROPS

KD65RC được trang bị cabin an toàn đáp ứng tiêu chuẩn FOPS & ROPS, đồng thời tạo không gian vận hành phù hợp cho người điều khiển.

🛡️ Cabin an toàn: Đáp ứng tiêu chuẩn FOPS & ROPS

⚙️ Điều khiển thủy lực + điện

🚜 Khả năng di chuyển bằng xích

Sự kết hợp giữa kết cấu cabin, hệ thống điều khiển và khung gầm giúp người vận hành có môi trường làm việc thuận tiện hơn trong điều kiện công trường.

---

🌟 NHỮNG ĐIỂM NỔI BẬT CỦA KD65RC

🔥 Công nghệ tuần hoàn ngược RC – chuyên dụng cho khoan thăm dò và thu hồi mẫu

⛏️ Độ sâu khoan 54 m – đáp ứng nhu cầu thăm dò ban đầu

🔩 Đường kính khoan 120–190 mm

💨 Máy nén khí 31 m³/min – 25 bar

⚙️ Động cơ Cummins 372 kW

🔨 Hỗ trợ búa RC4, RC5, RC6

🤖 Tự động tháo/lắp ren

🔧 Tự động chống kẹt cần

💧 Bôi trơn cần bằng phun dầu tự động

🛡️ Bảo vệ ren bằng ống

🚜 Di chuyển bằng động cơ + xích con lăn

💪 Lực kéo 140 kN

🌪️ Hút bụi khô

🛡️ Cabin đáp ứng FOPS & ROPS

---

📋 THÔNG SỐ KỸ THUẬT KD65RC

Hạng mục	Thông số
Kích thước	12550 × 3100 × 3850 mm
Trọng lượng	30.700 kg
Độ cứng đá	f=6–20
Đường kính khoan	120–190 mm
Độ sâu khoan	54 m
Số cần khoan	8+1
Chiều dài cần khoan	Φ102 × 9140–5000 mm
Khoảng sáng gầm	410 mm
Khả năng cân bằng	±10°
Tốc độ di chuyển	0–3 km/h
Khả năng leo dốc	25°
Lực kéo	140 kN
Góc nâng cần khoan	Trước 4°–13°, Sau 49°, Xuống 13°
Góc xoay cần khoan	Trái 79°–30°, Phải 17°–30°
Góc thoát nước	Trái 37°, Phải 37°
Góc nâng dầm	133°
Hành trình cấp liệu	1800 mm
Lực nâng tối đa	6700 kg
Lực ép tối đa	65 kN
Phương thức di chuyển	Động cơ + xích con lăn
Mô-men xoắn quay	6100 N·m
Tốc độ quay	0–100 rpm (khoan), 0–150 rpm / 0–100 rpm (tuần hoàn ngược)
Động cơ	Cummins QSZ13-C500-30
Công suất	372 kW
Tốc độ quay đầu khoan	1900 r/min
Máy nén khí trục vít	Fuli SKY11G220-A
Lưu lượng khí	31 m³/min
Áp suất khí	25 bar
Búa khoan	RC4, RC5, RC6
Bơm thủy lực	1 bơm piston + 1 bơm bánh răng
Hệ thống điều khiển di chuyển	Điều khiển thủy lực
Hệ thống điều khiển khoan	Thủy lực + điện
Lực cấp liệu	10 μm
Dung tích làm mát	35L (phù hợp môi trường -30°C đến 45°C)
Nguồn điện	24V
Phương pháp xả bụi	Hút bụi khô
Phương pháp nối cần	Tự động tháo/lắp ren
Phương pháp chống kẹt cần	Tự động chống kẹt
Bôi trơn cần khoan	Bôi trơn phun dầu tự động
Bảo vệ ren cần khoan	Bảo vệ ren bằng ống
Cabin an toàn	Đáp ứng tiêu chuẩn FOPS & ROPS

---

🚀 KD65RC – GIẢI PHÁP KHOAN THĂM DÒ CHUYÊN NGHIỆP CHO CÁC MỎ

KD65RC tập trung vào một nhiệm vụ quan trọng: khoan thăm dò và đưa mẫu trở lại nhanh chóng, trực tiếp và hiệu quả.

💥 RC – 54 m – 120–190 mm – 372 kW – 31 m³/min – 25 bar

Từ công nghệ tuần hoàn ngược, hệ thống búa RC, máy nén khí áp suất cao cho đến khả năng tự động xử lý cần khoan, KD65RC được xây dựng để đáp ứng những yêu cầu đặc thù của công tác thăm dò địa chất và khai khoáng.
