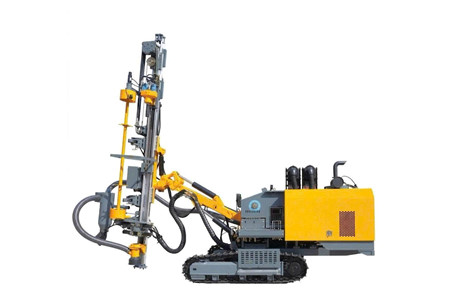

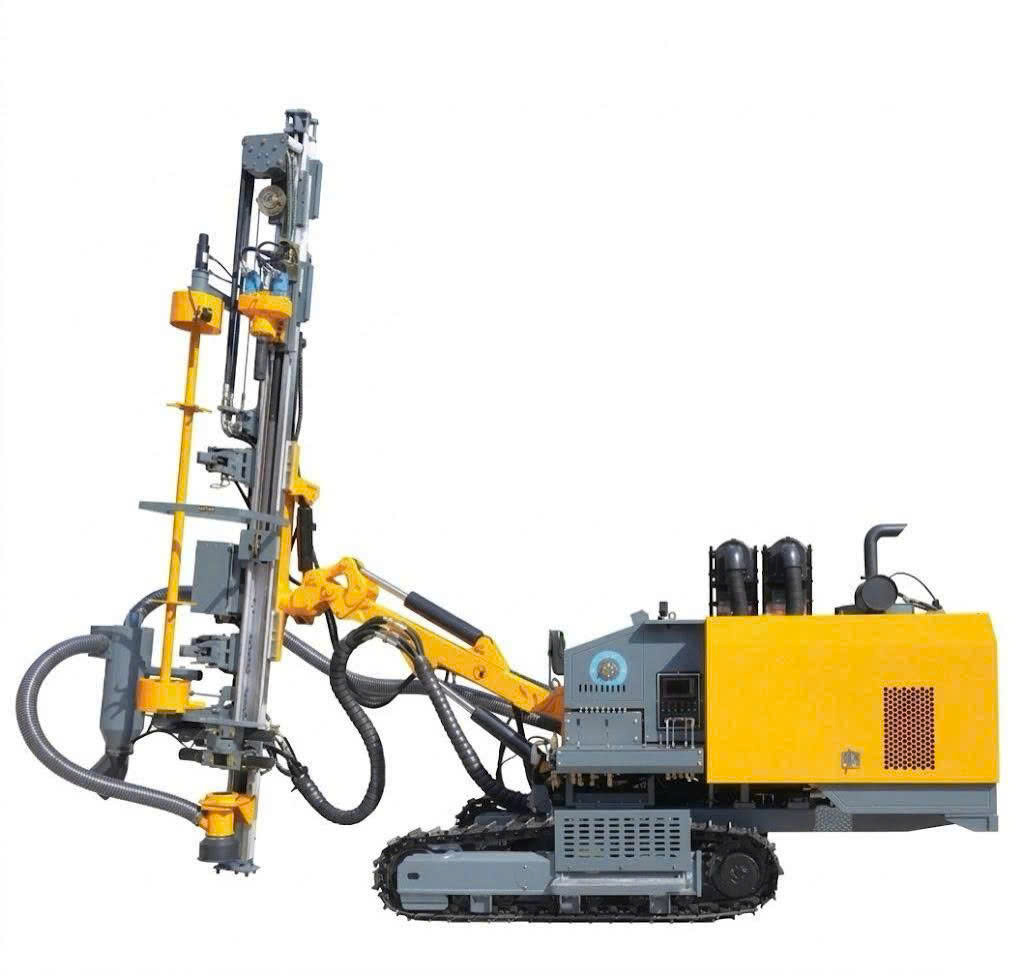

Máy khoan đá lộ thiên KD50E

MÁY KHOAN ĐÁ LỘ THIÊN KD50E

191 kW CÔNG SUẤT – 2.800 N·m MÔ-MEN XOẮN – TỰ ĐỘNG NỐI CẦN – KHOAN Ø105–146 MM

⛏️ KD50E là máy khoan đá lộ thiên tích hợp DTH và máy nén khí trục vít, được phát triển cho những công trường cần một thiết bị khoan có cấu hình đồng bộ, khả năng cơ động tốt và phạm vi làm việc rộng.

Máy kết hợp động cơ Diesel Yuchai 191 kW, hệ thống DTH, máy nén khí 2 cấp 17 m³/phút – 18 bar và truyền động thủy lực, tạo thành một nền tảng khoan phù hợp cho khai thác mỏ lộ thiên, khai thác đá và các hạng mục khoan nổ mìn.

Không dừng ở sức khoan, KD50E còn được trang bị dầm đẩy tự động, cấp cần hiệu quả, tự động nối cần, tự động bôi trơn và hệ thống thu bụi khô, hướng đến một quy trình vận hành thuận tiện và ít thao tác thủ công hơn.

---

CẤU HÌNH DTH TÍCH HỢP – ĐỒNG BỘ TỪ ĐỘNG CƠ ĐẾN ĐẦU KHOAN

⚡ 191 kW – NỀN TẢNG CÔNG SUẤT CHO KHOAN LỘ THIÊN

KD50E sử dụng động cơ Diesel Yuchai YC6A260-T301, công suất máy đạt 191 kW tại 2.100 vòng/phút.

Nguồn công suất này được phân bổ cho hệ thống khoan, máy nén khí và các cơ cấu thủy lực, giúp thiết bị vận hành theo một cấu hình tích hợp thay vì phụ thuộc vào nhiều hệ thống rời.

💨 MÁY NÉN KHÍ 2 CẤP – 17 m³/PHÚT, 18 BAR

Hệ thống DTH của KD50E được kết hợp với máy nén khí 2 cấp, lưu lượng 17 m³/phút và áp suất 18 bar.

Nguồn khí nén tích hợp giúp đáp ứng yêu cầu của quá trình khoan DTH, đồng thời tạo sự đồng bộ giữa máy khoan và hệ thống cấp khí trên cùng thiết bị.

🔩 2.800 N·m – MÔ-MEN XOẮN CHO KHOAN ĐƯỜNG KÍNH LỚN

Đầu khoan đạt mô-men xoắn tối đa 2.800 N·m, với tốc độ quay 0–90 vòng/phút.

Cấu hình này được kết hợp với dải đường kính lỗ 105–146 mm, hướng đến các hạng mục khoan đá cần đường kính lỗ tương đối lớn trong khai thác lộ thiên.

---

KHOAN Ø105–146 MM – ĐỘ SÂU KINH TẾ 24 M

📏 KD50E được thiết kế cho dải đường kính 105–146 mm, độ cứng đá f = 6–20 và độ sâu khoan kinh tế 24 m.

Với khả năng lựa chọn búa khoan 3 inch hoặc 4 inch, máy có thể được cấu hình theo yêu cầu đường kính lỗ và điều kiện thi công cụ thể.

Cần khoan dài 4.000 mm, kết hợp hệ thống cấp cần và nối cần tự động, hỗ trợ quá trình khoan nhiều chu kỳ mà không cần thực hiện thủ công toàn bộ các thao tác nối cần.

---

TỰ ĐỘNG NỐI CẦN – TĂNG TÍNH LIÊN TỤC TRONG QUÁ TRÌNH KHOAN

🤖 6 + 1 CẦN KHOAN – SẴN SÀNG CHO CÁC LỖ KHOAN SÂU

KD50E có sức chứa 6 + 1 cần khoan, giúp máy chủ động hơn trong quá trình triển khai các lỗ khoan cần nhiều đoạn cần.

🔄 DẦM ĐẨY & CẤP CẦN TỰ ĐỘNG

Hệ thống dầm đẩy tự động phối hợp với cơ cấu cấp cần, giúp quá trình tiến cần được thực hiện thuận tiện hơn.

🧴 TỰ ĐỘNG PHUN DẦU – BÔI TRƠN KHOAN

Hệ thống bôi trơn tự động phun dầu hỗ trợ duy trì điều kiện làm việc phù hợp cho cụm khoan, đồng thời giảm bớt thao tác chăm sóc thủ công trong quá trình vận hành.

---

PHẠM VI ĐIỀU CHỈNH CẦN RỘNG – KHOAN LINH HOẠT THEO VỊ TRÍ

📐 GÓC NÂNG CẦN TỪ -14° ĐẾN 60°

Cần khoan có phạm vi nâng từ -14° đến 60°, hỗ trợ thay đổi tư thế khoan theo địa hình và yêu cầu của từng vị trí.

↔️ GÓC XOAY CẦN 147°

Khả năng xoay cần 147° giúp mở rộng phạm vi tiếp cận mà không nhất thiết phải di chuyển toàn bộ thân máy.

🔄 DÀN KHOAN XOAY TRÁI 95° – PHẢI 52°

Dàn khoan có khả năng xoay 95° sang trái và 52° sang phải, hỗ trợ định vị đầu khoan tại nhiều vị trí trên mặt bằng.

⚙️ DẦM KHOAN XOAY 50° – 58°

Dầm khoan có góc xoay 50° trái / 58° phải, tăng thêm khả năng điều chỉnh trong quá trình căn chỉnh lỗ khoan.

⚖️ CÂN BẰNG KHUNG ±10°

Góc nâng khung máy 10° lên / 10° xuống hỗ trợ cân bằng thiết bị khi làm việc trên mặt bằng có độ nghiêng trong phạm vi thiết kế.

---

DI CHUYỂN BẰNG BÁNH XÍCH – CHỦ ĐỘNG GIỮA CÁC VỊ TRÍ KHOAN

🛞 KD50E có tốc độ di chuyển 0–4 km/h, kết hợp khả năng leo dốc ≤25° và khoảng sáng gầm 430 mm.

Cấu hình này giúp máy thuận tiện di chuyển giữa các vị trí khoan trong khu vực khai thác đá, mỏ lộ thiên hoặc công trường xây dựng có địa hình không bằng phẳng.

Với hệ thống bánh xích, máy có thể tập trung vào khả năng bám nền và ổn định khi tiếp cận vị trí khoan thay vì chỉ tối ưu cho mặt bằng bằng phẳng.

---

THU BỤI KHÔ – HỖ TRỢ KIỂM SOÁT BỤI KHOAN

🌫️ KD50E sử dụng hệ thống thu bụi khô kiểu lọc dòng tầng xoáy thủy lực, hỗ trợ thu gom bụi phát sinh trong quá trình khoan.

Trang bị này đặc biệt hữu ích đối với các công trường khai thác đá và khoan nổ mìn, nơi kiểm soát bụi là một phần quan trọng trong điều kiện vận hành.

---

THÔNG SỐ KỸ THUẬT KD50E

Hạng mục	Thông số
Kích thước	8500 × 2400 × 2800 mm
Trọng lượng	10.000 kg
Độ cứng đá khoan	f = 6–20
Đường kính lỗ khoan	105–146 mm
Độ sâu khoan kinh tế	24 m
Tốc độ di chuyển	0–4 km/h
Khả năng leo dốc	≤25°
Khoảng sáng gầm	430 mm
Công suất máy	191 kW / 2100 vòng/phút
Động cơ Diesel	Yuchai YC6A260-T301
Máy nén khí	17 m³/phút / 18 bar – nén 2 cấp
Tốc độ quay đầu khoan	0–90 vòng/phút
Mô-men xoắn tối đa	2.800 N·m
Lực đẩy/kéo tối đa	22.000 N
Góc nâng cần khoan	-14° đến 60°
Góc xoay cần khoan	147°
Góc xoay dàn khoan	Trái 95° / Phải 52°
Góc xoay dầm khoan	Trái 50° / Phải 58°
Góc nâng khung máy	Lên 10° / Xuống 10°
Chiều dài đẩy mỗi lần	3.590 mm
Tổng hành trình đẩy	9.040 mm
Búa khoan	3 inch / 4 inch
Chiều dài cần khoan	4.000 mm
Số lượng cần	6 + 1
Phương pháp thu bụi	Khô – lọc bụi kiểu dòng tầng xoáy thủy lực
Phương pháp nối cần	Tự động
Bôi trơn khoan	Tự động phun dầu và bôi trơn

---

KD50E – KHOAN ĐƯỢC GÌ, DÙNG Ở ĐÂU?

🪨 KHAI THÁC MỎ LỘ THIÊN

Dải đường kính 105–146 mm, độ sâu kinh tế 24 m và mô-men xoắn 2.800 N·m phù hợp với các công việc khoan đá phục vụ khai thác tại mỏ lộ thiên.

💥 KHOAN NỔ MÌN

Hệ thống DTH kết hợp máy nén khí 2 cấp tạo cấu hình phù hợp cho các hạng mục khoan lỗ phục vụ phá đá và nổ mìn.

🧱 KHOAN TRƯỚC KHI TÁCH ĐÁ

Khả năng khoan nhiều hướng và điều chỉnh cần linh hoạt giúp KD50E có thể triển khai các phương án khoan trước khi tách đá tại công trường khai thác.

🏗️ CÔNG TRÌNH XÂY DỰNG

Bánh xích, khả năng leo dốc ≤25° và tốc độ di chuyển đến 4 km/h giúp KD50E thuận tiện khi phải thường xuyên thay đổi vị trí làm việc.

---

7 ĐIỂM TẠO NÊN CẤU HÌNH KD50E

⚡ 191 kW – công suất máy phục vụ hệ thống khoan và nén khí.

🔩 2.800 N·m – mô-men xoắn tối đa của đầu khoan.

📏 105–146 mm – dải đường kính lỗ khoan.

⬇️ 24 m – độ sâu khoan kinh tế.

💨 17 m³/phút – 18 bar – máy nén khí trục vít 2 cấp.

🤖 6 + 1 cần & nối cần tự động – hỗ trợ các chu kỳ khoan nhiều đoạn cần.

🌫️ Thu bụi khô dòng tầng xoáy thủy lực – hỗ trợ kiểm soát bụi tại khu vực khoan.

---

KD50E – MỘT CẤU HÌNH TÍCH HỢP CHO CÔNG TRƯỜNG LỘ THIÊN

KD50E kết hợp sức khoan, hệ thống nén khí và khả năng tự động hóa trên cùng một thiết bị, hướng đến những công trường cần một giàn khoan DTH có khả năng làm việc với đường kính 105–146 mm, độ sâu kinh tế 24 m và mô-men xoắn đến 2.800 N·m.

Từ động cơ Yuchai 191 kW, máy nén khí 2 cấp, dầm đẩy tự động đến hệ thống nối cần và bôi trơn tự động, KD50E được xây dựng theo hướng giảm bớt các thao tác thủ công và tạo sự thuận tiện trong quá trình vận hành.

🚀 LIÊN HỆ NGAY ĐỂ TƯ VẤN KD50E CHO CÔNG TRƯỜNG CỦA BẠN!

📌 Chỉ cần gửi:

🪨 Loại đá và độ cứng đá

📏 Đường kính lỗ khoan mong muốn

⬇️ Độ sâu mỗi lỗ khoan

💥 Mục đích: khai thác đá, khoan nổ mìn hay tách đá

⛰️ Độ dốc và điều kiện mặt bằng

🏗️ Cường độ làm việc dự kiến

👉 Đội ngũ kỹ thuật sẽ dựa trên điều kiện thực tế để tư vấn cấu hình KD50E, búa DTH và phương án vận hành phù hợp.
