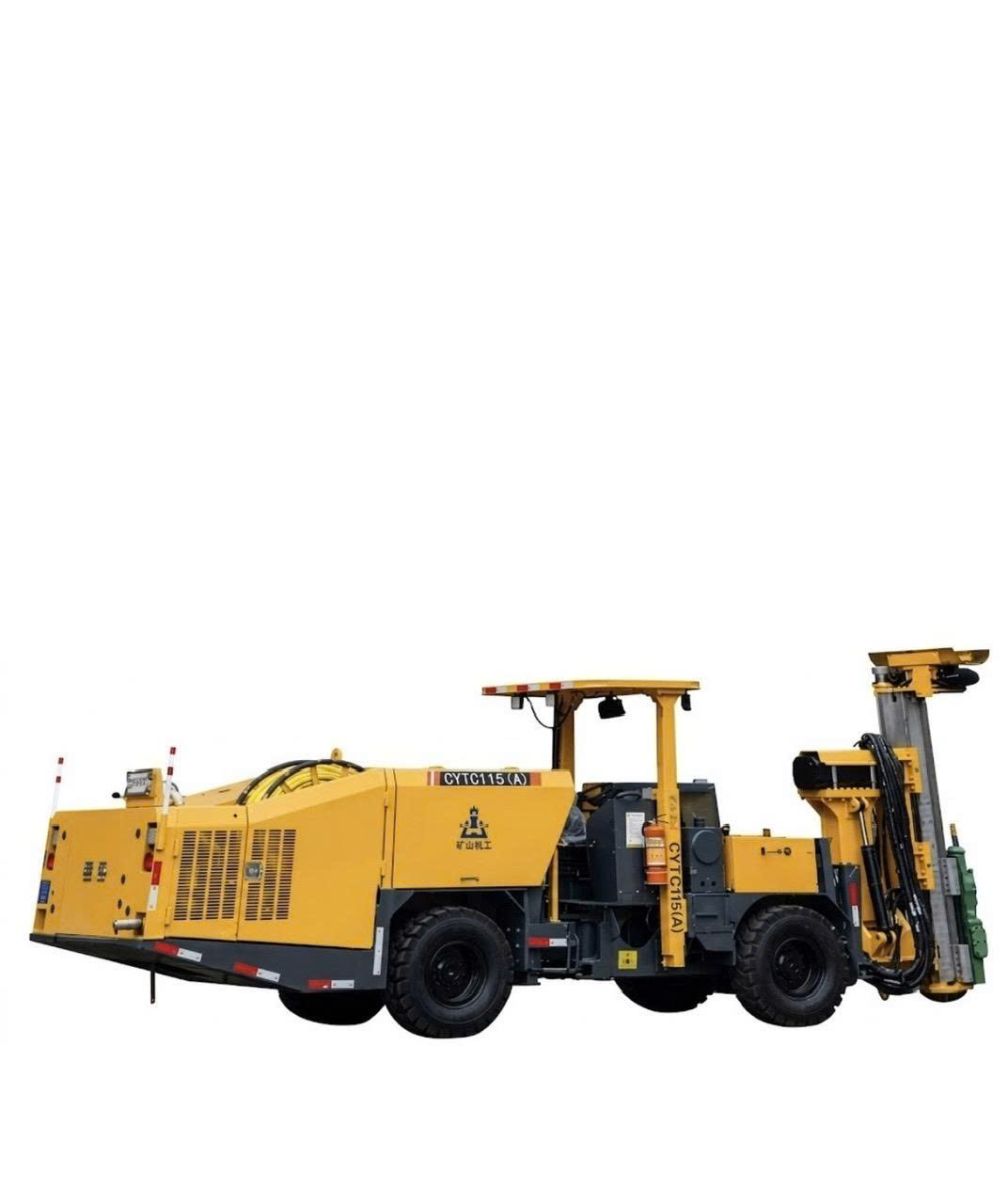

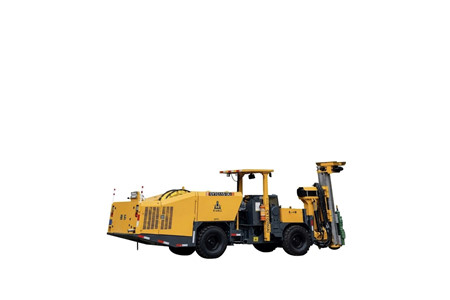

Máy khoan khai thác mỏ thủy lực CYTC115(A)

MÁY KHOAN KHAI THÁC MỎ THỦY LỰC CYTC115(A) – KHOAN ĐA HƯỚNG, CẦN XOAY 360°, CHINH PHỤC ĐƯỜNG HẦM NHỎ HẸP

CYTC115(A) là dòng máy khoan khai thác mỏ thủy lực chuyên dụng, được thiết kế chủ yếu cho khoan lỗ nổ mìn có chiều dài trung bình trong khai thác mỏ và khoan hỗ trợ neo cáp.

Với thiết kế nhỏ gọn chỉ 1,6 m chiều rộng, hệ thống cần khoan có khả năng xoay 360°, cơ cấu dịch chuyển song song và hệ thống truyền động thủy lực kín, CYTC115(A) đặc biệt phù hợp với các đường hầm nhỏ và trung bình, nơi không gian thi công bị giới hạn.

💥 Khoan nổ mìn mạnh mẽ

🔄 Cần khoan xoay 360°

🎯 Khoan đa hướng, độ chính xác cao

🚜 Khung gầm khớp nối nhỏ gọn

⚙️ Tùy chọn tự động nạp và tháo cần

🛡️ Mái che an toàn FOPS & ROPS

---

🚇 THIẾT KẾ CHO ĐƯỜNG HẦM NHỎ VÀ TRUNG BÌNH

CYTC115(A) được phát triển để làm việc trong những không gian mà các thiết bị khoan kích thước lớn khó tiếp cận.

📏 Chiều rộng xe chỉ 1,6 m

🏗️ Phù hợp với đường hầm có chiều cao từ 2,9–4 m

↔️ Phù hợp với đường hầm có chiều rộng từ 2,8–4,5 m

🚜 Khung gầm khớp nối giúp thiết bị linh hoạt hơn khi di chuyển và điều hướng trong không gian hạn chế.

Đây là cấu hình hướng tới các công việc khoan trong khai thác mỏ, đường hầm và những khu vực thi công có mặt bằng chật hẹp.

---

🔄 CẦN KHOAN XOAY 360° – KHOAN LINH HOẠT MỌI HƯỚNG

Một trong những ưu điểm nổi bật của CYTC115(A) là cần khoan có khả năng xoay 360°.

🔄 Khả năng xoay toàn vòng giúp mở rộng phạm vi tiếp cận của đầu khoan.

📐 Cơ cấu dịch chuyển song song hỗ trợ bố trí các lỗ khoan theo nhiều hướng.

⬇️ Máy có thể thực hiện khoan ngang và khoan hướng xuống, với yêu cầu bổ sung khí nén để làm sạch xỉ trong các trường hợp này.

🎯 Nhờ đó, CYTC115(A) có thể đáp ứng nhiều phương án bố trí lỗ khoan trong đường hầm và khu vực khai thác.

---

💥 KHOAN SÂU ĐẾN 35 M – ĐÁP ỨNG NHIỀU YÊU CẦU KHOAN HẦM

CYTC115(A) có độ sâu khoan kinh tế lên đến 35 m, phù hợp với các công việc khoan lỗ nổ mìn có chiều dài trung bình và khoan hỗ trợ neo cáp.

⛏️ Đường kính lỗ khoan: 64–102 mm

📏 Độ sâu khoan: 35 m

🔩 Ren cần khoan: T38 / T45

⚙️ Công suất va đập: 24 kW / 20 kW

🔨 Tần số va đập: 57 Hz / 53 Hz

💪 Mô-men xoắn: 835 N·m / 1350 N·m

Hệ thống khoan được cấu hình với hai lựa chọn máy khoan đá HC95LQ / YHD210, đáp ứng các yêu cầu thi công khác nhau.

---

🤖 TỰ ĐỘNG NẠP & THÁO CẦN – TỐI ƯU HÓA VẬN HÀNH

CYTC115(A) có tùy chọn mô-đun nạp và tháo cần tự động 27+1, hỗ trợ giảm thao tác thủ công trong quá trình khoan.

🔄 Số lượng cần: 27+1

📏 Chiều dài cần khoan: 915 mm khi nối cần tự động

⛏️ Độ sâu nạp cần tự động: 25 m

👤 Hệ thống được thiết kế để hỗ trợ quá trình vận hành chỉ với một người, giúp đơn giản hóa thao tác trong quá trình thi công.

⚡ Khi kết hợp với khả năng điều chỉnh cần linh hoạt, hệ thống tự động nạp/tháo cần giúp CYTC115(A) phù hợp với những công việc yêu cầu khoan liên tục và kiểm soát tốt thời gian thi công.

---

🛠️ DẦM ĐẨY HỢP KIM NHÔM – TĂNG ĐỘ ỔN ĐỊNH KHI KHOAN

CYTC115(A) sử dụng dầm đẩy đặc biệt bằng hợp kim nhôm chịu lực nặng, kết hợp với hệ thống hỗ trợ trung tâm thủy lực ở phía trước và phía sau.

⚙️ Cấu trúc này giúp tăng độ ổn định của dầm trong quá trình làm việc.

🎯 Hỗ trợ duy trì độ thẳng của lỗ khoan.

📐 Giảm ảnh hưởng của chuyển động và rung động đến quá trình khoan.

💥 Đây là yếu tố quan trọng đối với các công việc yêu cầu lỗ khoan có độ chính xác và độ thẳng cao.

---

🔥 HIỆU SUẤT KHOAN CAO – PISTON BẬC TĂNG KHẢ NĂNG TRUYỀN XUNG KÍCH

CYTC115(A) sử dụng piston bậc cho máy khoan đá tần số cao.

🔨 Thiết kế piston bậc hỗ trợ cải thiện hiệu suất truyền sóng xung kích.

⚡ Tăng khả năng truyền năng lượng đến mũi khoan.

🚀 Hỗ trợ tăng tốc độ khoan.

🔧 Đồng thời góp phần giảm tiêu hao công cụ khoan trong quá trình vận hành.

Sự kết hợp giữa tần số va đập cao, mô-men xoắn và hệ thống thủy lực tạo nên nền tảng khoan phù hợp cho các điều kiện đá khác nhau.

---

💪 ĐỘNG CƠ CUMMINS 59 KW – NỀN TẢNG SỨC MẠNH CHO KHUNG GẦM

CYTC115(A) sử dụng động cơ Diesel Cummins B3.9CS4-80C.

⚡ Công suất: 59 kW

🔄 Tốc độ: 2200 rpm

Động cơ Diesel cung cấp năng lượng cho quá trình di chuyển và các hệ thống liên quan, giúp thiết bị có khả năng cơ động độc lập trong khu vực khai thác.

---

⚙️ HỆ THỐNG THỦY LỰC KÍN – VẬN HÀNH ỔN ĐỊNH

CYTC115(A) được trang bị hệ thống dẫn động bốn bánh thủy lực kín, kết hợp với bơm piston lưu lượng biến thiên hướng trục.

💧 Áp suất hệ thống tối đa: 250 bar

⚙️ Bơm thủy lực: Bơm piston lưu lượng biến thiên hướng trục

🚜 Dẫn động: Bốn bánh thủy lực kín

🔧 Hệ thống thủy lực được sử dụng cho nhiều chức năng quan trọng, từ di chuyển đến điều khiển các cơ cấu khoan.

---

🎮 BÀN ĐIỀU KHIỂN TẦM NHÌN TỐT – TÙY CHỌN ĐIỀU KHIỂN TỪ XA

CYTC115(A) được thiết kế với bàn làm việc kiểu xe đẩy, mang đến tầm nhìn tốt trong quá trình vận hành.

👀 Tầm nhìn thuận tiện giúp người vận hành dễ quan sát khu vực làm việc.

🎮 Có thể lựa chọn bộ điều khiển từ xa không dây, tăng thêm tính linh hoạt trong quá trình vận hành.

⚙️ Hệ thống điều khiển kết hợp giữa các chức năng thủy lực và điện, hỗ trợ kiểm soát thiết bị theo yêu cầu thi công.

---

🚜 KHUNG GẦM KHỚP NỐI – LINH HOẠT TRONG KHÔNG GIAN HẸP

CYTC115(A) sử dụng khung gầm khớp nối chuyên dụng cho khai thác mỏ, kết hợp hệ thống lái khớp nối ±38°.

↔️ Góc lái khớp nối: ±38°

⚖️ Góc lắc trục sau: ±8°

🚜 Tốc độ di chuyển: 10 km/h trên mặt đất phẳng

⛰️ Khả năng leo dốc tối đa: 25% (14°)

Thiết kế khung gầm khớp nối giúp CYTC115(A) dễ dàng điều hướng hơn trong những khu vực khai thác có không gian hạn chế.

---

🛡️ MÁI CHE FOPS & ROPS – TĂNG CƯỜNG AN TOÀN

CYTC115(A) được trang bị mái che an toàn đáp ứng chứng nhận FOPS & ROPS.

🏗️ FOPS: chống vật rơi

🛡️ ROPS: chống lật

Mái che được thiết kế dành cho môi trường khai thác mỏ, nơi yêu cầu cao về khả năng bảo vệ người vận hành trong quá trình làm việc.

---

💧 HỆ THỐNG BƠM NƯỚC & BÔI TRƠN – HỖ TRỢ QUÁ TRÌNH KHOAN

CYTC115(A) được trang bị hệ thống bơm nước và hệ thống bôi trơn dạng sương mù.

💧 Công suất bơm nước: 4 kW

💦 Lưu lượng bơm nước: 3,0 m³/h

🛢️ Tiêu thụ khí bôi trơn: 0,3 m³/min

🔧 Tiêu thụ dầu bôi trơn: 180–250 g/h

Hệ thống bôi trơn hỗ trợ quá trình vận hành của các bộ phận liên quan, trong khi hệ thống nước đáp ứng nhu cầu sử dụng trong quá trình thi công.

---

⭐ NHỮNG ĐIỂM NỔI BẬT CỦA CYTC115(A)

💥 Máy khoan thủy lực chuyên dụng cho khai thác mỏ và đường hầm

🚇 Phù hợp đường hầm cao 2,9–4 m, rộng 2,8–4,5 m

📏 Chiều rộng xe chỉ 1,6 m, thích hợp không gian nhỏ và trung bình

🔄 Cần khoan xoay 360°, hỗ trợ khoan đa hướng

🎯 Độ sâu khoan kinh tế 35 m

⛏️ Đường kính lỗ khoan 64–102 mm

🤖 Tùy chọn tự động nạp/tháo cần 27+1

🛠️ Dầm đẩy hợp kim nhôm chịu lực nặng, hỗ trợ độ thẳng lỗ khoan

🔨 Máy khoan đá tần số cao, sử dụng piston bậc

⚙️ Hệ thống dẫn động bốn bánh thủy lực kín

🎮 Tùy chọn điều khiển từ xa không dây

🚜 Khung gầm khớp nối ±38°, linh hoạt trong không gian hẹp

💪 Động cơ Cummins 59 kW

🛡️ Mái che an toàn FOPS & ROPS

---

📋 THÔNG SỐ KỸ THUẬT CYTC115(A)

Hạng mục	Thông số
Chiều dài	6250 mm
Chiều rộng	1600 mm
Chiều cao	2300/3000 mm
Trọng lượng	Khoảng 11500 kg
Chiều dài cơ sở	2335 mm
Góc thoát trước/sau	11° / 17°
Tốc độ di chuyển	10 km/h (trên mặt đất phẳng)
Khả năng leo dốc tối đa	25% (14°)
Mức tiếng ồn	≤ 100 dB(A)
Mái che an toàn	Chứng nhận FOPS & ROPS (Chống vật rơi và chống lật)
Model máy khoan đá	HC95LQ / YHD210
Công suất va đập	24 kW / 20 kW
Tần số va đập	57 Hz / 53 Hz
Mô-men xoắn	835 N·m / 1350 N·m
Đường kính lỗ khoan	64–102 mm
Ren cần khoan	T38 / T45
Độ sâu khoan	35 m (Nạp cần tự động: 25 m)
Góc nghiêng dầm đẩy	Lên 90°, Xuống 15° / Trước 30°, Sau 10°
Góc xoay cần	360°
Phạm vi lỗ song song	1640 mm
Chiều dài cần khoan	1000 mm (Nối cần tự động: 915 mm)
Chiều dài dầm đẩy	2770 mm
Hành động mở rộng	800 mm
Máy nén khí	Nghìn/5.5 (Máy nén khí trục vít)
Lưu lượng	0,7 m³/min
Áp suất	8 bar
Bình bôi trơn cần	Hệ thống bôi trơn dạng sương mù
Tiêu thụ khí bôi trơn	0,3 m³/min
Tiêu thụ dầu bôi trơn	180–250 g/h
Công suất bơm nước	4 kW
Lưu lượng bơm nước	3,0 m³/h
Động cơ Diesel	Cummins B3.9CS4-80C (59 kW / 2200 rpm)
Hệ thống truyền động	Hệ thống dẫn động bốn bánh thủy lực kín
Góc lắc trục sau	±8°
Lốp xe	10.0-15
Cơ cấu lái	Lái khớp nối ±38°
Phanh di chuyển	Phanh thủy lực
Phanh dừng	Phanh đĩa ướt đa đĩa
Thùng nhiên liệu	70 L
Mô tơ	75 kW (Mô tơ 3 pha)
Bơm thủy lực	Bơm piston lưu lượng biến thiên hướng trục
Áp suất hệ thống	Tối đa 250 bar
Dung tích bình dầu	240 L
Làm mát dầu	Làm mát bằng nước (Water cooler)
Điện áp làm việc	380V / 50Hz
Phương thức khởi động	Sao - Tam giác (Star-triangle)
Thông số cáp	3×50 + 3G10

---

🔥 CYTC115(A) – GIẢI PHÁP KHOAN HẦM NHỎ GỌN, LINH HOẠT VÀ MẠNH MẼ

Từ những đường hầm nhỏ hẹp đến các khu vực khai thác có mặt bằng hạn chế, CYTC115(A) mang đến một cấu hình chuyên dụng với sự kết hợp giữa khả năng khoan đa hướng, cần xoay 360°, hệ thống thủy lực, khung gầm khớp nối và tùy chọn tự động thay cần.

💥 KHOAN MẠNH

🔄 XOAY 360°

🎯 KHOAN ĐA HƯỚNG

🤖 TỰ ĐỘNG HÓA

🚜 CƠ ĐỘNG TRONG KHÔNG GIAN HẸP

🛡️ AN TOÀN CHO NGƯỜI VẬN HÀNH

---

📞 CYTC115(A) – SẴN SÀNG CHINH PHỤC NHỮNG ĐƯỜNG HẦM KHÓ TIẾP CẬN

Nếu bạn đang tìm kiếm một máy khoan khai thác mỏ thủy lực nhỏ gọn, có khả năng khoan đa hướng và phù hợp với các đường hầm nhỏ – trung bình, CYTC115(A) là một cấu hình đáng để tham khảo.

🚀 LIÊN HỆ NGAY ĐỂ ĐƯỢC TƯ VẤN CYTC115(A) PHÙ HỢP VỚI KÍCH THƯỚC ĐƯỜNG HẦM, ĐƯỜNG KÍNH LỖ KHOAN VÀ YÊU CẦU THI CÔNG CỦA BẠN!

📩 GỬI YÊU CẦU NGAY HÔM NAY – SẴN SÀNG ĐƯA CYTC115(A) VÀO CÔNG TRƯỜNG CỦA BẠN.
