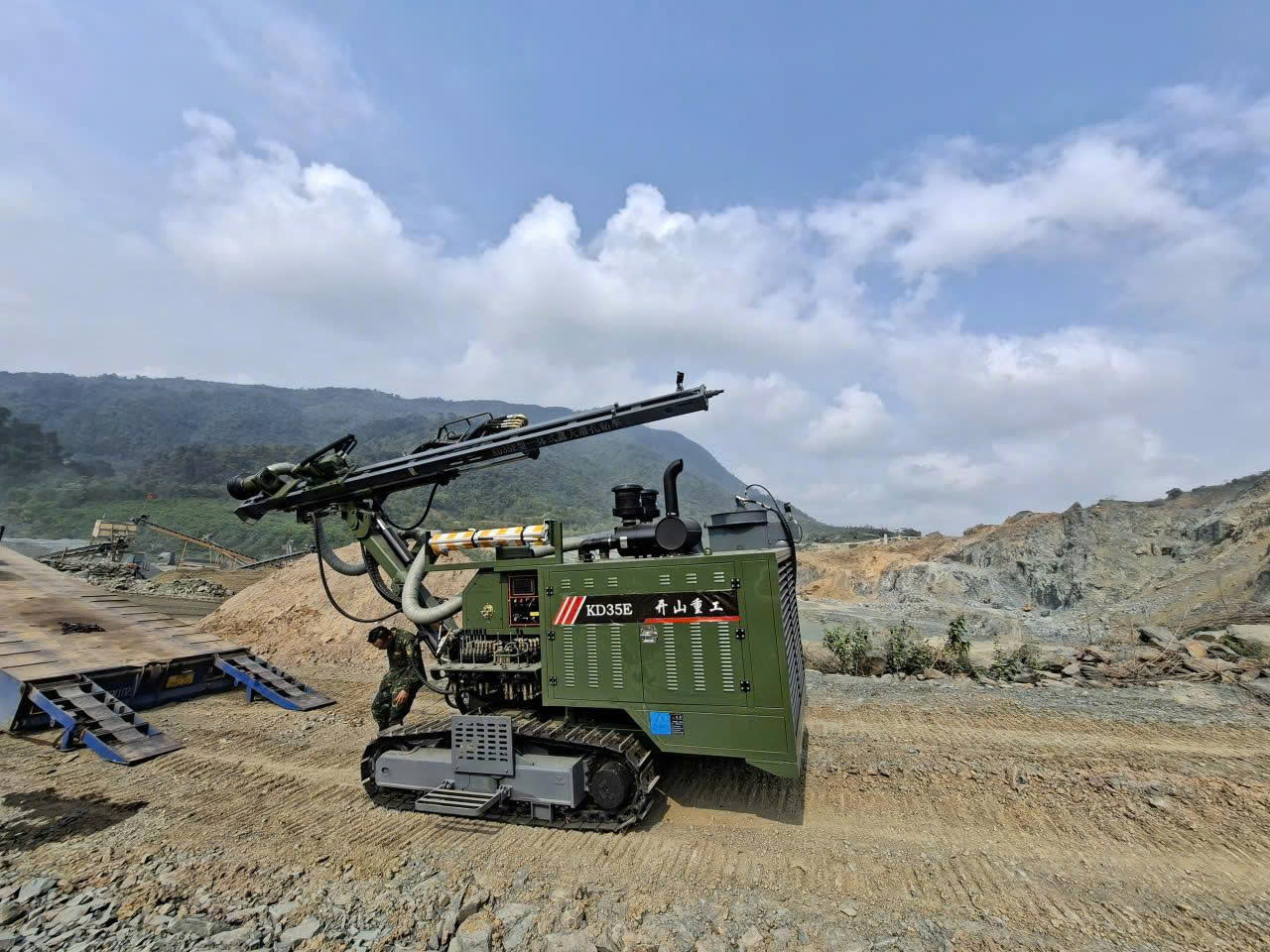

Máy khoan đá lộ thiên KD35E

MÁY KHOAN ĐÁ LỘ THIÊN KD35E – DTH TÍCH HỢP MÁY NÉN KHÍ, KHOAN MẠNH, KHOAN THẲNG, HIỆU SUẤT CAO

KD35E là dòng máy khoan đá lộ thiên DTH tiên tiến, được thiết kế tích hợp hệ thống khoan Down-The-Hole (DTH) cùng máy nén khí trục vít trên cùng một thiết bị.

Điểm nổi bật của KD35E nằm ở cơ chế búa khoan đặt trực tiếp trong lỗ khoan, ngay phía sau mũi khoan. Khí nén áp suất cao 15 bar truyền lực đập trực tiếp xuống đá, kết hợp với chuyển động xoay để phá đá hiệu quả.

💥 Lực đập truyền trực tiếp xuống đá giúp tăng hiệu quả phá đá

🎯 Hỗ trợ tạo lỗ khoan thẳng, hạn chế độ lệch

💨 Máy nén khí trục vít tích hợp, cung cấp khí nén áp suất cao cho hệ thống DTH

⛏️ Phù hợp với đá có độ cứng f = 6–20

👉 KD35E – cấu hình gọn gàng, sức mạnh DTH tập trung, sẵn sàng cho các công việc khoan đá lộ thiên.

---

💥 CÔNG NGHỆ DTH – TRUYỀN LỰC TRỰC TIẾP, PHÁ ĐÁ HIỆU QUẢ

Với công nghệ Down-The-Hole, búa khoan được bố trí ngay trong lỗ khoan, giúp lực đập tác động trực tiếp xuống khu vực đá cần phá.

💨 Khí nén áp suất cao 15 bar truyền động cho búa DTH

🔨 Búa khoan 3 inch tạo lực đập trực tiếp trong lỗ

🔄 Đầu khoan có tốc độ quay 0–120 vòng/phút

⚙️ Mô-men xoắn tối đa 1680 N·m

🎯 Cấu hình DTH hỗ trợ duy trì hướng khoan ổn định và tạo lỗ khoan có độ thẳng tốt.

---

⚡ ĐỘNG CƠ YUCHAI 162 KW – NGUỒN ĐỘNG LỰC MẠNH MẼ

KD35E được trang bị động cơ diesel Yuchai, công suất 162 kW tại 2200 vòng/phút, đáp ứng nhu cầu vận hành hệ thống khoan và các cụm thiết bị trên máy.

🔥 Công suất máy: 162 kW / 2200 vòng/phút

⚙️ Động cơ diesel: Yuchai – YC6J220-T303 hoặc YC6J220-T303

💪 Nguồn động lực mạnh mẽ cho các công việc khoan đá lộ thiên

🚜 Kết hợp hệ thống di chuyển cơ động, phù hợp với môi trường công trường và khai thác đá.

---

💨 MÁY NÉN KHÍ TRỤC VÍT 12 M³/PHÚT – ÁP SUẤT 15 BAR

Hệ thống máy nén khí trục vít được tích hợp trực tiếp trên KD35E, cung cấp nguồn khí nén phục vụ hoạt động của búa DTH.

💨 Lưu lượng khí: 12 m³/phút

📈 Áp suất: 15 bar

🔧 Thiết kế tích hợp giúp hệ thống khoan và nguồn khí nén hoạt động đồng bộ trên cùng một thiết bị.

👉 Đây là cấu hình phù hợp cho những công việc cần nguồn khí nén ổn định để duy trì hiệu quả khoan.

---

🎯 KHOAN Φ90–115 MM – ĐÁ CỨNG KHÔNG CÒN LÀ THỬ THÁCH

KD35E đáp ứng đường kính lỗ khoan 90–115 mm, độ sâu khoan kinh tế 25 m, phù hợp với nhiều nhu cầu khoan đá lộ thiên.

⛏️ Độ cứng khoan: f = 6–20

📏 Đường kính lỗ khoan: 90–115 mm

📐 Độ sâu khoan kinh tế: 25 m

🔨 Búa DTH: 3 inch

🔩 Cần khoan: φ64 × 3000 mm

Với cấu hình này, KD35E hướng đến các công việc khoan lỗ phục vụ khai thác đá, thi công và phá đá trong nhiều điều kiện công trường.

---

🔄 HỆ THỐNG ĐẦU KHOAN – MÔ-MEN 1680 N·M, XOAY 0–120 VÒNG/PHÚT

Khả năng xoay là yếu tố quan trọng giúp đầu khoan duy trì quá trình phá đá ổn định.

⚙️ Tốc độ quay đầu khoan: 0–120 vòng/phút

💪 Mô-men xoắn tối đa: 1680 N·m

🔧 Hành trình đẩy một lần: 3000 mm

📐 Hành trình bù: 900 mm

Sự kết hợp giữa lực xoay, hành trình đẩy và cơ cấu DTH giúp KD35E đáp ứng tốt các yêu cầu khoan lỗ trong phạm vi thiết kế.

---

🎯 CẦN KHOAN ĐIỀU CHỈNH LINH HOẠT – TIẾP CẬN NHIỀU VỊ TRÍ KHOAN

Không chỉ mạnh về khả năng khoan, KD35E còn được thiết kế với hệ thống cần khoan có phạm vi điều chỉnh đa dạng.

⬆️ Góc nâng cần: Lên 54° / Xuống 26° / Lắc ngang 54°

🔄 Góc quay: 125°

📐 Góc nghiêng cần khoan: Trái 54° / Phải 26° / Lên 54° / Xuống 26°

↔️ Góc xoay cần: Trái 53° / Phải 15°

⚖️ Góc cân bằng khung: Trái 10° / Phải 9° / Lên 10° / Xuống 9°

Nhờ khả năng điều chỉnh linh hoạt, người vận hành có thể thiết lập vị trí cần khoan phù hợp với điều kiện mặt bằng và hướng khoan thực tế.

---

🚜 CƠ ĐỘNG TRÊN CÔNG TRƯỜNG – LEO DỐC ĐẾN 25°

KD35E được thiết kế hướng đến khả năng di chuyển linh hoạt giữa các vị trí làm việc.

🚜 Tốc độ di chuyển: 0–4 km/h

⛰️ Khả năng leo dốc: ≤25°

📏 Khoảng sáng gầm: 430 mm

⚙️ Kết cấu máy phù hợp với điều kiện làm việc tại mỏ đá và các công trường có địa hình thay đổi.

Với kích thước tổng thể 7800 × 2300 × 2500 mm và trọng lượng 8000 kg, KD35E mang đến sự cân bằng giữa khả năng làm việc và tính cơ động.

---

🌪️ HỆ THỐNG THU BỤI KHÔ – DÒNG CHẢY TẦNG XOÁY

KD35E sử dụng phương pháp thu bụi khô, kết hợp công nghệ dòng chảy tầng xoáy (cyclonic laminar flow).

🌪️ Dòng khí được tổ chức theo nguyên lý xoáy để hỗ trợ quá trình thu gom bụi

💨 Thiết kế thu bụi phù hợp với quá trình khoan đá

⛏️ Hỗ trợ kiểm soát bụi phát sinh trong quá trình làm việc

👉 Đây là một cấu hình thực dụng cho các công trường cần kiểm soát bụi trong quá trình khoan.

---

⭐ ĐIỂM NỔI BẬT CỦA MÁY KHOAN ĐÁ KD35E

🔥 Công nghệ khoan DTH tích hợp máy nén khí trục vít

🔥 Búa DTH 3 inch

🔥 Đường kính lỗ khoan 90–115 mm

🔥 Độ sâu khoan kinh tế 25 m

🔥 Độ cứng đá f = 6–20

🔥 Động cơ Yuchai 162 kW / 2200 vòng/phút

🔥 Máy nén khí 12 m³/phút / 15 bar

🔥 Tốc độ quay 0–120 vòng/phút

🔥 Mô-men xoắn tối đa 1680 N·m

🔥 Tốc độ di chuyển 0–4 km/h

🔥 Khả năng leo dốc ≤25°

🔥 Hệ thống cần khoan điều chỉnh linh hoạt

🔥 Thu bụi khô bằng công nghệ dòng chảy tầng xoáy

---

📋 THÔNG SỐ KỸ THUẬT KD35E

Hạng mục	Thông số
Độ cứng khoan	f = 6 ~ 20
Đường kính lỗ khoan	90 – 115 mm
Độ sâu khoan kinh tế	25 m
Tốc độ di chuyển	0 – 4 km/h
Khả năng leo dốc	≤ 25°
Khoảng sáng gầm	430 mm
Công suất máy	162 kW / 2200 vòng/phút
Động cơ diesel	Yuchai (YC6J220-T303 hoặc YC6J220-T303)
Máy nén khí trục vít	12 m³/phút / 15 bar
Kích thước tổng thể (D × R × C)	7800 × 2300 × 2500 mm
Trọng lượng	8000 kg
Tốc độ quay đầu khoan	0 – 120 vòng/phút
Mô-men xoắn	1680 N·m (tối đa)
Lực đẩy tối đa	2500 N
Góc nâng cần	Lên 54° / Xuống 26° / Lắc ngang 54°
Góc quay	125°
Góc nghiêng cần khoan	Trái 54° / Phải 26° / Lên 54° / Xuống 26°
Góc xoay cần	Trái 53° / Phải 15°
Góc cân bằng khung	Trái 10° / Phải 9° / Lên 10° / Xuống 9°
Hành trình đẩy một lần	3000 mm
Hành trình bù	900 mm
Búa DTH	3 inch
Cần khoan	φ64 × 3000 mm
Kiểu	Khô
Công nghệ	Dòng chảy tầng xoáy (cyclonic laminar flow)

---

🚀 KD35E – GIẢI PHÁP DTH TÍCH HỢP CHO KHOAN ĐÁ LỘ THIÊN

KD35E kết hợp trong một cấu hình duy nhất giữa búa DTH 3 inch, động cơ Yuchai 162 kW, máy nén khí trục vít 12 m³/phút – 15 bar và hệ thống cần khoan điều chỉnh linh hoạt.

Từ mỏ đá đến công trường xây dựng, KD35E hướng đến những nhu cầu cần một thiết bị khoan mạnh, cơ động, cấu hình đồng bộ và dễ triển khai thực tế.

💥 DTH 3 inch – Φ90–115 mm – sâu 25 m – 162 kW – 15 bar
