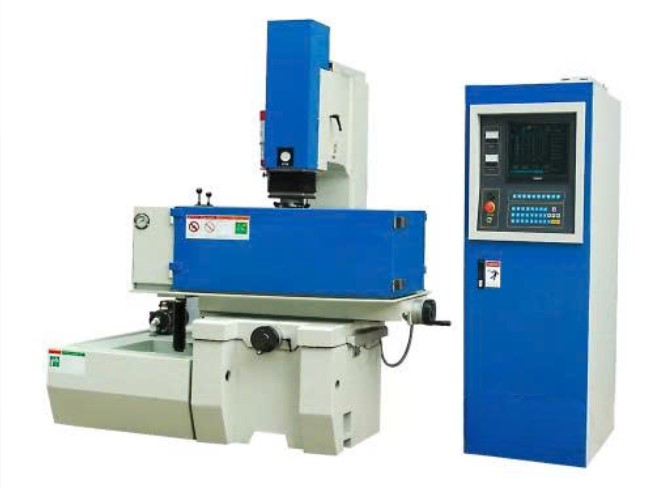

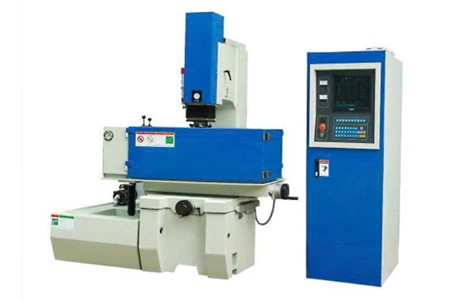

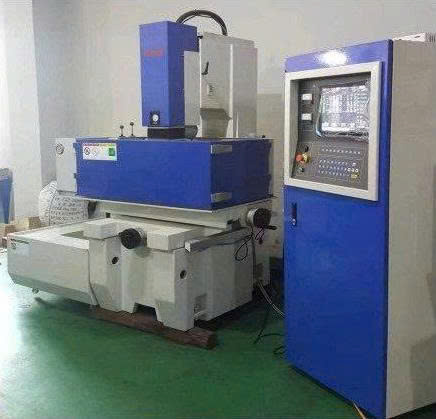

MÁY XUNG ZNC 500×700 – ĐIỀU KHIỂN Z TỰ ĐỘNG, GIA CÔNG KHUÔN MẪU VÀ VẬT LIỆU CỨNG

Có những chi tiết khuôn không dễ dàng xử lý bằng phương pháp phay thông thường: hốc sâu, rãnh nhỏ, góc vuông, biên dạng phức tạp hay vật liệu đã qua nhiệt luyện. Khi đó, công nghệ xung điện EDM trở thành giải pháp đặc biệt hữu ích.

Máy xung ZNC 500×700 được thiết kế chuyên dụng cho gia công khuôn mẫu, đột lỗ và các chi tiết cơ khí có độ cứng cao. Điểm nổi bật của máy nằm ở hệ thống điều khiển số ZNC tự động cho trục Z, kết hợp hành trình X, Y rộng, khả năng lựa chọn dòng điện 50–60–100A và kết cấu máy nặng 2.200 kg.

Đây là cấu hình hướng đến các xưởng cơ khí cần một thiết bị EDM dễ vận hành, kiểm soát quá trình phóng điện tốt và có mức đầu tư phù hợp cho nhiều nhu cầu sản xuất.

ZNC TỰ ĐỘNG – TRỤC Z CHỦ ĐỘNG TRONG QUÁ TRÌNH PHÓNG ĐIỆN

Khác với việc điều khiển hoàn toàn thủ công, hệ thống ZNC tự động quản lý chuyển động của trục chính trong quá trình gia công.

Trục Z có khả năng tự động điều chỉnh hành trình theo quá trình phóng điện, đồng thời hỗ trợ rút điện cực khi xuất hiện tình trạng nhiễu dòng hoặc ngắn mạch.

⚙️ Tự động điều khiển trục Z

⚙️ Điều chỉnh độ sâu xung theo quá trình gia công

⚙️ Hỗ trợ rút điện cực khi phát hiện bất thường

⚙️ Giúp quá trình phóng điện diễn ra ổn định hơn

Đây là một trong những yếu tố quan trọng giúp máy ZNC phù hợp với những công việc EDM cần vận hành liên tục và kiểm soát khoảng cách giữa điện cực với phôi.

HÀNH TRÌNH 700 × 500 MM – KHÔNG GIAN GIA CÔNG RỘNG

Máy sở hữu hành trình:

X = 700 mm

Y = 500 mm

Cùng với hành trình trục chính 250 mm, hệ thống cung cấp không gian làm việc phù hợp cho nhiều dạng khuôn và chi tiết cơ khí.

Kích thước bàn làm việc được cung cấp ở mức 900 × 500 mm, trong khi khoảng cách tối đa từ trục chính tới bàn đạt 800 mm.

Cấu hình này tạo điều kiện thuận lợi hơn khi gá đặt những phôi có kích thước và chiều cao đáng kể.

DÒNG ĐIỆN 50–60–100A – CHỦ ĐỘNG CHO TỪNG CHẾ ĐỘ GIA CÔNG

ZNC cho phép lựa chọn nhiều mức dòng điện gia công:

50A – 60A – 100A

Tương ứng các mức nguồn:

4,5 – 6 – 10 KVA

Nhờ khả năng lựa chọn dòng điện, người vận hành có thể thiết lập chế độ phù hợp với từng công đoạn gia công, từ xử lý thô đến những bước gia công tinh yêu cầu kiểm soát tốt hơn về bề mặt.

Việc thiết lập thông số có thể được điều chỉnh thông qua tủ điều khiển, giúp người vận hành chủ động hơn trong quá trình gia công các loại vật liệu và chi tiết khác nhau.

KẾT CẤU 2.200 KG – NỀN TẢNG VỮNG CHẮC CHO GIA CÔNG EDM

Với trọng lượng máy lên đến 2.200 kg, ZNC sở hữu kết cấu có độ đầm chắc cao.

Kết cấu cơ khí vững giúp tạo nền tảng ổn định trong quá trình vận hành, đặc biệt khi máy thực hiện các chu kỳ gia công liên tục.

Đây là yếu tố đáng chú ý đối với các xưởng gia công khuôn, nơi thiết bị cần duy trì trạng thái vận hành ổn định trong thời gian dài.

GIA CÔNG VẬT LIỆU CỨNG – KHI PHAY CNC KHÔNG PHẢI LÚC NÀO CŨNG LÀ LỰA CHỌN TỐI ƯU

Công nghệ EDM cho phép xử lý nhiều loại vật liệu có độ cứng cao mà không phụ thuộc hoàn toàn vào khả năng cắt gọt cơ học của dao.

ZNC phù hợp với các vật liệu được cung cấp trong phạm vi ứng dụng:

🔹 Thép hợp kim đã qua nhiệt luyện

🔹 Carbide – hợp kim cứng

🔹 Titan

🔹 Các vật liệu cơ khí có độ cứng cao khác

Đây là lợi thế quan trọng khi gia công khuôn mẫu hoặc chi tiết đã qua xử lý nhiệt và khó gia công bằng phương pháp cắt gọt truyền thống.

HỐC SÂU – RÃNH NHỎ – GÓC VUÔNG – XỬ LÝ NHỮNG BIÊN DẠNG KHÓ

Một trong những ứng dụng nổi bật của ZNC là gia công những vị trí khó tiếp cận bằng máy phay CNC thông thường.

Máy phù hợp để xử lý:

🔹 Hốc khuôn sâu

🔹 Rãnh sâu

🔹 Góc vuông, góc nhọn

🔹 Lỗ định hình

🔹 Biên dạng phức tạp

Đặc biệt trong chế tạo khuôn, EDM giúp mở rộng khả năng gia công đối với những khu vực mà dụng cụ cắt cơ học khó tiếp cận hoặc khó duy trì hình dạng mong muốn.

HỆ THỐNG AN TOÀN – HỖ TRỢ VẬN HÀNH LIÊN TỤC

ZNC được tích hợp các hệ thống hỗ trợ an toàn trong quá trình gia công.

🔸 Cảm biến lửa

🔸 Cảm biến mức dầu tản điện

🔸 Hệ thống dập lửa tự động

Những hệ thống này được thiết kế nhằm hỗ trợ phát hiện các tình trạng bất thường và tăng cường khả năng kiểm soát trong quá trình vận hành máy.

Đối với thiết bị EDM sử dụng dầu gia công, đây là nhóm tính năng quan trọng giúp người vận hành yên tâm hơn khi máy hoạt động trong thời gian dài.

GIAO DIỆN ĐIỀU KHIỂN THÂN THIỆN – DỄ THIẾT LẬP THÔNG SỐ

Tủ điều khiển được thiết kế hướng đến thao tác trực quan, hỗ trợ thiết lập các thông số như dòng điện và thời gian xung ON/OFF.

Người vận hành có thể lựa chọn thông số phù hợp với từng giai đoạn:

⚡ Xung thô: ưu tiên khả năng xử lý vật liệu.

⚡ Xung tinh: hướng đến kiểm soát quá trình gia công và chất lượng bề mặt.

Hệ điều hành được cung cấp là Cteck Đài Loan, tạo nền tảng điều khiển chuyên dụng cho quá trình gia công EDM.

ỨNG DỤNG – MỘT CHIẾC MÁY, NHIỀU BÀI TOÁN GIA CÔNG

ZNC có thể được sử dụng trong nhiều công việc gia công khuôn và cơ khí chính xác:

🔹 Khuôn mẫu: gia công hốc khuôn, rãnh sâu, góc vuông và các biên dạng khó.

🔹 Khuôn dập: xử lý những khu vực cần EDM trên vật liệu cứng.

🔹 Lỗ định hình: gia công các dạng lỗ và biên dạng theo điện cực.

🔹 Sửa chữa khuôn: hỗ trợ xử lý những khu vực cần gia công hoặc phục hồi.

🔹 Cơ khí chính xác: phù hợp với các chi tiết có yêu cầu hình học đặc thù.

🔹 Ô tô, xe máy, điện tử: gia công khuôn và linh kiện theo yêu cầu sản xuất.

THÔNG SỐ KỸ THUẬT MÁY XUNG ZNC 500×700

THÔNG SỐ	GIÁ TRỊ
Model	Máy xung ZNC 500×700
Hành trình bàn làm việc	900 × 500 mm
Hành trình trục X	700 mm
Hành trình trục Y	500 mm
Hành trình trục chính	250 mm
Kích thước thùng dầu	1400 × 900 × 570 mm
Khoảng cách tối đa từ trục chính tới bàn	800 mm
Trọng lượng máy	2.200 kg
Phương thức điều khiển	Điều khiển số vòng kín
Số trục điều khiển	Trục đơn – trục Z
Dòng điện gia công lớn nhất	50 / 60 / 100A
Nguồn điện	4,5 / 6 / 10 KVA
Độ hao mòn điện cực	≤2.5
Công suất tiêu hao	≤2.5
Hệ điều hành	Cteck – Đài Loan
Kích thước máy	2150 × 1800 × 2400 mm
Năm sản xuất	2022
Bảo hành	12 tháng

ZNC – GIẢI PHÁP EDM THỰC DỤNG CHO XƯỞNG CƠ KHÍ

Không phải bài toán gia công nào cũng cần một hệ thống EDM phức tạp. Với nhiều xưởng cơ khí, điều quan trọng là một thiết bị có thể tự động hóa quá trình chuyển động trục Z, xử lý vật liệu cứng, gia công được những vị trí khó và vận hành tương đối thuận tiện.

Máy xung ZNC đáp ứng định hướng đó với hành trình X 700 mm, Y 500 mm, trục Z 250 mm, dòng điện tối đa 100A theo cấu hình và hệ thống điều khiển ZNC chuyên dụng.

Từ khuôn mẫu, khuôn dập, lỗ định hình đến các chi tiết cơ khí bằng vật liệu cứng, ZNC mang đến một giải pháp EDM linh hoạt cho nhiều nhu cầu sản xuất.

SẴN SÀNG ĐƯA EDM VÀO QUY TRÌNH GIA CÔNG CỦA BẠN?

Khi phay CNC gặp giới hạn bởi độ cứng vật liệu, hốc sâu, rãnh nhỏ hay những biên dạng khó tiếp cận, công nghệ EDM mở ra một hướng gia công khác.

Máy xung ZNC – điều khiển trục Z tự động, dòng điện 50–60–100A, hành trình X 700 mm và sẵn sàng xử lý những bài toán gia công khuôn mẫu khó.

👉 Liên hệ ngay để được tư vấn cấu hình máy xung ZNC phù hợp với vật liệu, kích thước phôi, loại khuôn và yêu cầu gia công thực tế của doanh nghiệp.
