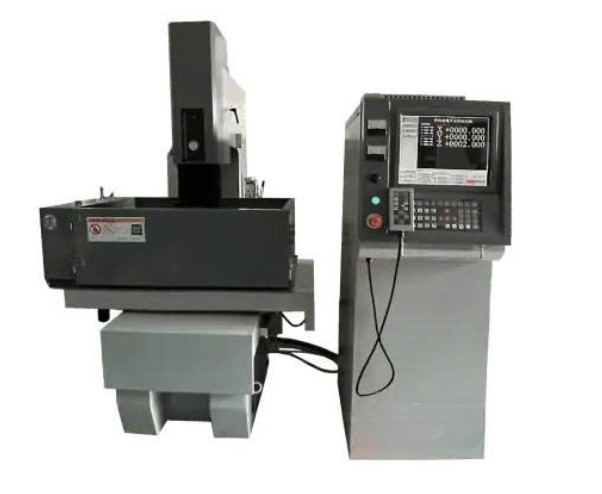

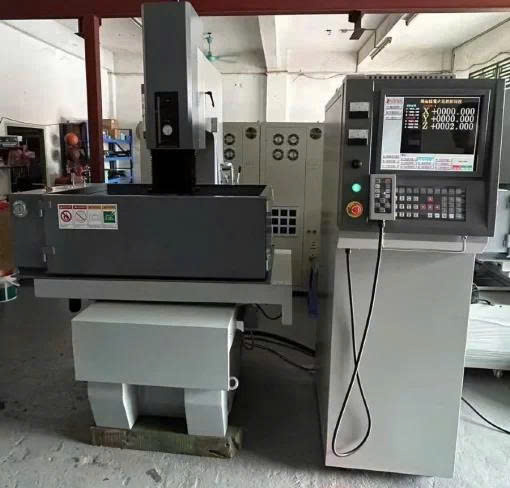

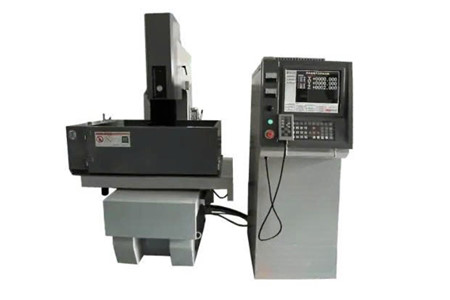

Máy xung CNC760

MÁY XUNG CNC760 – ĐIỀU KHIỂN VÒNG KÍN 3 TRỤC, DÒNG XUNG 60A, GIA CÔNG KHUÔN MẪU CHÍNH XÁC

Trong gia công khuôn mẫu, có những chi tiết mà phương pháp cắt gọt thông thường khó đáp ứng hiệu quả, đặc biệt khi vật liệu có độ cứng cao hoặc hình dạng cần xử lý phức tạp. Đây chính là lúc máy xung CNC EDM phát huy giá trị.

Máy xung CNC760 được thiết kế cho các nhu cầu gia công khuôn mẫu và chi tiết cơ khí chính xác, nổi bật với hệ thống điều khiển số vòng kín 3 trục X, Y, Z, hành trình lớn, khả năng xử lý phôi lên đến 1.000 kg và dòng điện gia công tối đa 60A.

Không chỉ hướng đến khả năng gia công mạnh mẽ, CNC760 còn tập trung vào sự ổn định của quá trình phóng điện, khả năng kiểm soát bề mặt và tính linh hoạt khi thiết lập chế độ gia công.

ĐIỀU KHIỂN SỐ VÒNG KÍN 3 TRỤC – KIỂM SOÁT CHUYỂN ĐỘNG CHÍNH XÁC

Một trong những điểm nổi bật của CNC760 là hệ thống điều khiển số vòng kín trên 3 trục X, Y, Z.

Cấu hình này cho phép hệ thống kiểm soát chuyển động của các trục trong quá trình gia công, hỗ trợ duy trì độ ổn định khi điện cực thực hiện quá trình phóng điện liên tục.

⚙️ Điều khiển 3 trục X, Y, Z

⚙️ Hệ thống điều khiển số vòng kín

⚙️ Hành trình trục X: 700 mm

⚙️ Hành trình trục Y: 600 mm

⚙️ Hành trình trục chính: 300 mm

Đây là nền tảng quan trọng để CNC760 xử lý những bài toán gia công khuôn mẫu có kích thước lớn và yêu cầu kiểm soát chuyển động chặt chẽ.

KHÔNG GIAN GIA CÔNG RỘNG – HÀNH TRÌNH 700 × 600 MM

Không gian gia công rộng giúp người vận hành chủ động hơn khi gá đặt phôi và lựa chọn vị trí gia công.

CNC760 sở hữu hành trình bàn làm việc 700 × 600 mm, tương ứng:

X = 700 mm

Y = 600 mm

Cùng với hành trình trục chính 300 mm, máy cung cấp không gian cần thiết để xử lý các chi tiết khuôn và phôi có kích thước đáng kể.

Khoảng cách tối đa từ trục chính tới bàn đạt 960 mm, tạo thêm không gian thao tác khi gá đặt các phôi có chiều cao lớn.

TẢI PHÔI LÊN ĐẾN 1.000 KG – SẴN SÀNG CHO KHUÔN MẪU LỚN

CNC760 không chỉ có không gian gia công rộng mà còn sở hữu khả năng chịu tải đáng chú ý.

Trọng lượng phôi tối đa: 1.000 kg

Điều này giúp máy phù hợp với những công việc cần gia công các bộ khuôn, chi tiết cơ khí và phôi có khối lượng lớn mà không phải giới hạn quá nhiều về kích thước và trọng lượng trong phạm vi thông số máy.

Khả năng tải điện cực tối đa cũng đạt 200 kg, đáp ứng các cấu hình điện cực có kích thước và trọng lượng phù hợp với yêu cầu gia công.

DÒNG XUNG 60A – LINH HOẠT TỪ XUNG THÔ ĐẾN XUNG TINH

Để đáp ứng nhiều yêu cầu gia công khác nhau, CNC760 được cấu hình với dòng điện gia công lớn nhất 60A và nguồn điện 6 KVA.

Dải dòng điện mạnh giúp máy có thể đáp ứng các công đoạn gia công khác nhau, từ ưu tiên khả năng phá vật liệu ở giai đoạn đầu đến những bước xử lý tinh nhằm cải thiện chất lượng bề mặt.

Thông số nổi bật:

⚡ Dòng điện gia công lớn nhất: 60A

⚡ Nguồn điện: 6 KVA

⚡ Số nhóm cài đặt tối đa: 30

Việc hỗ trợ tới 30 nhóm cài đặt giúp người vận hành có thêm sự linh hoạt khi thiết lập và quản lý các chế độ gia công cho từng công đoạn.

ĐỘ NHÁM 0.2 RA – HƯỚNG ĐẾN BỀ MẶT GIA CÔNG TỐT

Đối với gia công khuôn, chất lượng bề mặt sau EDM là một trong những tiêu chí được quan tâm hàng đầu.

Theo thông số kỹ thuật được cung cấp, CNC760 đạt:

Độ nhám bề mặt: 0.2 Ra

Đây là thông số hướng đến những yêu cầu gia công cần bề mặt hoàn thiện tốt, đặc biệt trong lĩnh vực khuôn mẫu và chi tiết cơ khí chính xác.

Độ hao mòn điện cực được công bố ở mức ≤0.2, góp phần hỗ trợ kiểm soát hiệu quả sử dụng điện cực trong quá trình gia công.

KẾT CẤU MÁY NẶNG – HỖ TRỢ VẬN HÀNH ỔN ĐỊNH

Với trọng lượng máy lên đến 3.600 kg, CNC760 sở hữu kết cấu có độ đầm chắc cao.

Khối lượng máy lớn kết hợp với kết cấu cơ khí phù hợp giúp tạo nền tảng ổn định trong quá trình vận hành, đặc biệt khi thực hiện các chu kỳ gia công kéo dài.

Đây là yếu tố quan trọng đối với những xưởng cơ khí yêu cầu thiết bị có khả năng làm việc ổn định trong môi trường sản xuất liên tục.

HỆ THỐNG LỌC & THÙNG DẦU DUNG TÍCH LỚN

CNC760 được trang bị hệ thống chứa và lọc dầu phục vụ quá trình gia công EDM.

Thông số được công bố:

🔹 Công suất lọc: 1.100 L

🔹 Dung tích thùng chứa dầu: 940 L

🔹 Kích thước thùng dầu: 2260 × 1650 × 510 mm

Không gian chứa lớn hỗ trợ quá trình tuần hoàn và xử lý dung dịch trong quá trình gia công, phù hợp với các chu kỳ làm việc có thời gian dài.

CNC760 – SINH RA CHO GIA CÔNG KHUÔN MẪU VÀ CHI TIẾT CƠ KHÍ

Với cấu hình hành trình lớn, tải phôi cao và điều khiển vòng kín 3 trục, CNC760 phù hợp với nhiều nhóm ứng dụng trong ngành cơ khí chính xác:

🔹 Khuôn dập: gia công các lòng khuôn, biên dạng và chi tiết có hình học phức tạp.

🔹 Khuôn ép nhựa: xử lý các khu vực cần gia công EDM trên vật liệu có độ cứng cao.

🔹 Khuôn đúc: hỗ trợ gia công các chi tiết khuôn có hình dạng đặc thù.

🔹 Chi tiết cơ khí chính xác: phù hợp với những chi tiết khó xử lý bằng phương pháp cắt gọt thông thường.

🔹 Phôi kích thước lớn: tận dụng hành trình 700 × 600 mm và khả năng tải phôi lên tới 1.000 kg.

THÔNG SỐ KỸ THUẬT MÁY XUNG CNC760

THÔNG SỐ	GIÁ TRỊ
Model	CNC760
Hành trình bàn làm việc	700 × 600 mm
Hành trình trục X	700 mm
Hành trình trục Y	600 mm
Hành trình trục chính	300 mm
Khoảng cách tối đa từ trục chính tới bàn	960 mm
Phương thức điều khiển	Điều khiển số vòng kín
Số trục	3 trục X, Y, Z
Dòng điện gia công lớn nhất	60A
Nguồn điện	6 KVA
Độ hao mòn điện cực	≤0.2
Độ nhám bề mặt	0.2 Ra
Số nhóm cài đặt tối đa	30
Trọng lượng phôi tối đa	1.000 kg
Trọng lượng điện cực tối đa	200 kg
Công suất lọc	1.100 L
Dung tích thùng chứa dầu	940 L
Kích thước thùng dầu	2260 × 1650 × 510 mm
Kích thước máy	2150 × 1900 × 2500 mm
Trọng lượng máy	3.600 kg
Năm sản xuất	2026
Bảo hành	12 tháng

CNC760 – TĂNG NĂNG LỰC, MỞ RỘNG GIỚI HẠN GIA CÔNG

Một chiếc máy xung EDM mạnh không chỉ nằm ở dòng điện phóng. Giá trị thực sự đến từ sự kết hợp giữa không gian gia công, khả năng chịu tải, điều khiển chính xác và hệ thống xử lý dung dịch phù hợp.

Với hành trình 700 × 600 mm, tải phôi tối đa 1.000 kg, điều khiển vòng kín 3 trục, dòng xung 60A và độ nhám công bố 0.2 Ra, CNC760 hướng đến những doanh nghiệp cần một thiết bị EDM có khả năng đảm nhiệm các công việc khuôn mẫu và cơ khí chính xác ở quy mô lớn hơn.

Nếu xưởng của bạn đang tìm kiếm một giải pháp để gia công khuôn lớn, xử lý phôi nặng và kiểm soát quá trình EDM chính xác hơn, CNC760 là một cấu hình đáng để đưa vào danh sách đầu tư.

SẴN SÀNG NÂNG CẤP XƯỞNG GIA CÔNG?

Đừng để những phôi lớn, vật liệu khó gia công hay yêu cầu khuôn phức tạp giới hạn năng lực sản xuất của bạn.

Máy xung CNC760 – điều khiển vòng kín 3 trục, tải phôi 1.000 kg, dòng xung 60A, sẵn sàng cho những bài toán gia công EDM chuyên sâu.

👉 Liên hệ ngay để được tư vấn cấu hình CNC760 phù hợp với kích thước phôi, vật liệu, yêu cầu bề mặt và quy trình gia công thực tế của doanh nghiệp.
