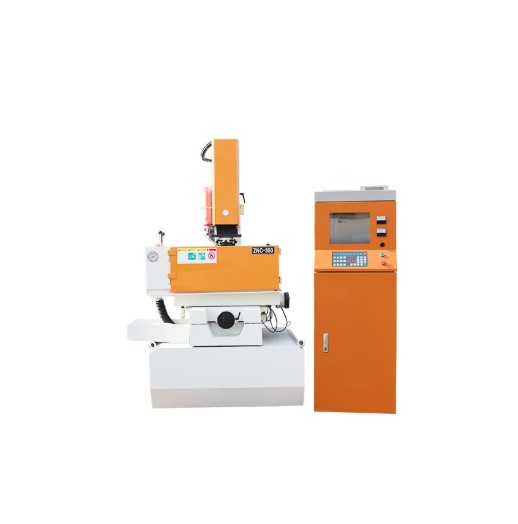

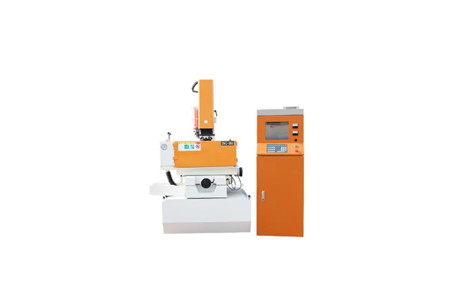

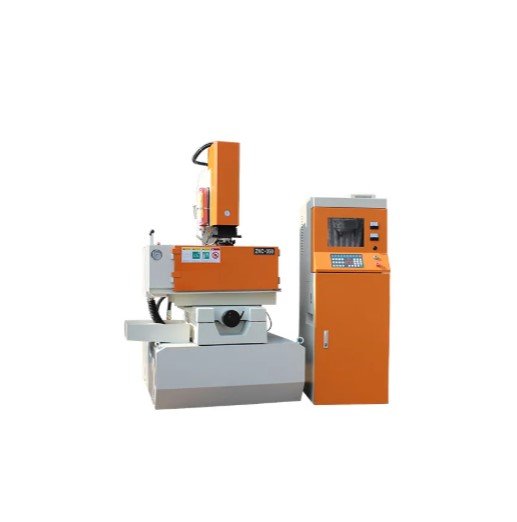

Máy xung điện định hình ZNC350

MÁY XUNG ĐIỆN ĐỊNH HÌNH ZNC350 – KẾT CẤU CỨNG VỮNG, GIA CÔNG LINH HOẠT, TỐI ƯU CHI PHÍ

Trong gia công khuôn, một chiếc máy xung điện không chỉ cần tạo hình chính xác mà còn phải ổn định, dễ vận hành và kiểm soát tốt quá trình phóng điện.

Máy xung điện định hình ZNC350 được thiết kế với kết cấu cơ khí có độ cứng vững cao, giao diện vận hành thân thiện và hệ thống điều khiển tích hợp nhiều chức năng chuyên dụng. Máy đáp ứng các nhu cầu gia công từ lỗ sâu, diện tích lớn đến vật liệu siêu cứng, phù hợp với nhiều yêu cầu gia công khuôn khác nhau.

KẾT CẤU CỨNG VỮNG – TỐI ƯU HIỆU QUẢ ĐẦU TƯ

🏗️ ZNC350 sở hữu kết cấu cơ khí có độ cứng vững cao, tạo nền tảng cho quá trình gia công ổn định.

Thiết kế được định hướng theo tiêu chí hiệu suất tốt trong tầm chi phí đầu tư, phù hợp với các xưởng cần bổ sung máy xung điện định hình có khả năng đáp ứng nhiều dạng công việc mà không cần cấu hình quá phức tạp.

Với tải phôi tối đa 500kg, máy có thể đáp ứng nhiều loại chi tiết và khuôn có kích thước, trọng lượng đáng kể.

GIA CÔNG LỖ SÂU – DIỆN TÍCH LỚN – VẬT LIỆU SIÊU CỨNG

⚙️ Một trong những ưu điểm nổi bật của ZNC350 là khả năng đáp ứng nhiều dạng yêu cầu gia công khuôn, đặc biệt với:

🔸 Gia công lỗ sâu
🔸 Gia công khu vực có diện tích lớn
🔸 Gia công vật liệu siêu cứng
🔸 Các chi tiết khuôn có hình dạng và yêu cầu gia công khác nhau

Không chỉ tập trung vào một dạng ứng dụng, ZNC350 được xây dựng để trở thành thiết bị xung điện có tính linh hoạt cao trong môi trường sản xuất khuôn.

LẬP TRÌNH 10 PHÂN ĐOẠN – TỪ THÔ ĐẾN TINH TRONG MỘT LẦN GIA CÔNG

🎯 ZNC350 hỗ trợ lập trình gia công 10 phân đoạn, cho phép thiết lập quá trình gia công từ thô đến tinh.

Thay vì phải xử lý từng giai đoạn một cách rời rạc, người vận hành có thể thiết lập nhiều cấp độ gia công theo yêu cầu, giúp quá trình thực hiện linh hoạt và thuận tiện hơn.

Đây là tính năng đặc biệt hữu ích khi khuôn cần trải qua nhiều bước xử lý để tiến tới bề mặt hoàn thiện mong muốn.

GIAO DIỆN ĐƠN GIẢN – DỄ TIẾP CẬN

🖥️ Không phải xưởng nào cũng có đội ngũ vận hành chuyên sâu về máy xung điện.

ZNC350 được thiết kế với giao diện vận hành đơn giản, hướng tới khả năng tiếp cận cho nhiều cấp độ người sử dụng.

Các thao tác được thiết kế theo hướng dễ nắm bắt, giúp người vận hành nhanh chóng làm quen với quy trình điều khiển và thiết lập gia công.

SERVO HAI GIAI ĐOẠN – TĂNG TỐC ĐỘ GIA CÔNG

⚡ ZNC350 được trang bị hệ thống servo hai giai đoạn, cho phép thiết lập chế độ servo phù hợp với quá trình gia công.

Thiết kế này nhằm hỗ trợ tăng tốc độ gia công, đồng thời tạo sự linh hoạt khi xử lý các giai đoạn gia công khác nhau.

HỆ THỐNG CHUYÊN GIA TÍCH HỢP – GIẢM TIÊU HAO ĐIỆN CỰC

🔧 Máy được tích hợp hệ thống chuyên gia trên máy tính, hỗ trợ tối ưu quá trình gia công và giảm mức tiêu hao điện cực.

Với gia công xung điện định hình, điện cực là một trong những yếu tố ảnh hưởng trực tiếp đến chi phí vận hành. Việc kiểm soát tốt mức tiêu hao điện cực giúp quá trình sản xuất được tối ưu hơn.

BỀ MẶT SIÊU MỊN – CÓ MẠCH GIA CÔNG BỀ MẶT GƯƠNG

✨ Khi yêu cầu bề mặt khuôn ngày càng cao, khả năng kiểm soát chất lượng bề mặt sau gia công trở nên đặc biệt quan trọng.

ZNC350 hỗ trợ gia công bề mặt siêu mịn và được trang bị mạch gia công bề mặt gương, đáp ứng những yêu cầu gia công cần chú trọng đến chất lượng hoàn thiện bề mặt.

MẠCH CHỐNG TÍCH TỤ CARBON – HỖ TRỢ GIA CÔNG ỔN ĐỊNH

🛡️ ZNC350 được trang bị mạch chống tích tụ carbon có độ nhạy cao, giúp hạn chế tình trạng phóng hồ quang trong quá trình gia công.

Đây là một yếu tố quan trọng đối với quá trình xung điện, góp phần duy trì sự ổn định của quá trình phóng điện và bảo vệ chất lượng gia công.

NHIỀU CẤP BẢO VỆ AN TOÀN

🔥 Máy được tích hợp nhiều thiết bị bảo vệ an toàn phòng cháy, nhằm tăng mức độ an toàn trong quá trình vận hành.

Đây là một điểm cần thiết đối với thiết bị EDM sử dụng chất lỏng gia công, đặc biệt khi máy hoạt động trong thời gian dài tại môi trường sản xuất.

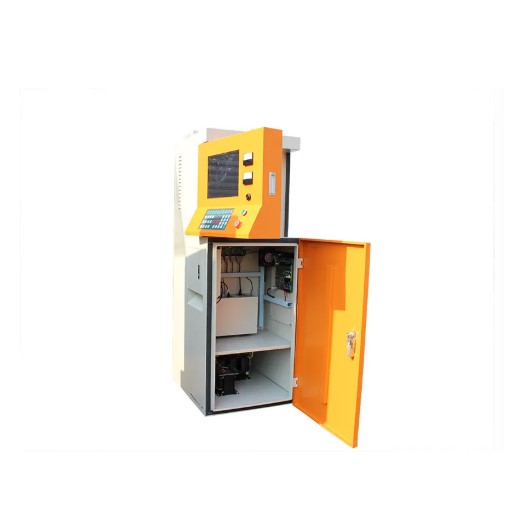

THIẾT KẾ ĐIỆN MODULAR – DỄ NÂNG CẤP, DỄ BẢO TRÌ

🔌 Hệ thống điện của ZNC350 sử dụng thiết kế dạng module, giúp giảm độ phức tạp trong cấu trúc hệ thống.

Thiết kế này được định hướng nhằm duy trì tỷ lệ lỗi thấp, đồng thời thuận tiện hơn khi bảo trì và nâng cấp hệ thống trong quá trình sử dụng.

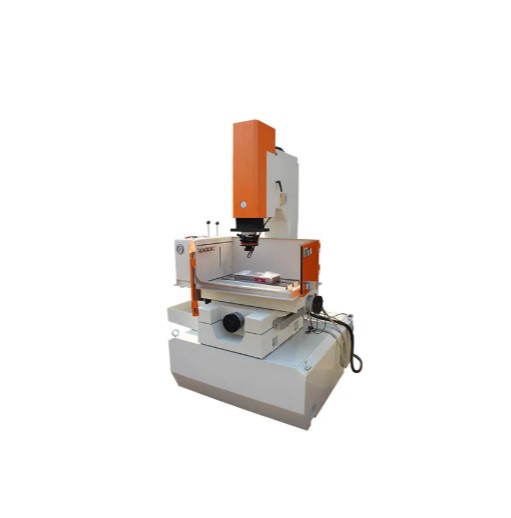

KÍCH THƯỚC BÀN 600×300MM – KHÔNG GIAN GIA CÔNG THỰC DỤNG

📐 ZNC350 có bàn làm việc kích thước 600×300mm, kết hợp hành trình X-Y-Z 300×200×200mm.

Khoảng cách từ điện cực đến bàn có thể điều chỉnh trong phạm vi 150–550mm, trong khi hành trình đầu trục chính đạt 200mm.

Máy cũng có khả năng nâng điện cực với tải trọng tối đa 60kg, phù hợp với nhiều cấu hình điện cực khác nhau.

ỨNG DỤNG TRONG GIA CÔNG KHUÔN

ZNC350 phù hợp để xem xét cho các nhu cầu gia công:

🔩 Khuôn dập và khuôn định hình
🔩 Khuôn có yêu cầu gia công lỗ sâu
🔩 Gia công vật liệu có độ cứng cao
🔩 Gia công các vùng có diện tích lớn
🔩 Gia công bề mặt cần độ hoàn thiện cao
🔩 Các chi tiết khuôn cần gia công EDM ổn định

THÔNG SỐ KỸ THUẬT MÁY XUNG ĐIỆN ĐỊNH HÌNH ZNC350

Hạng mục	Thông số
Tên sản phẩm	Máy xung điện định hình ZNC350
Model	ZNC 350
Kích thước bàn làm việc	600 × 300 mm
Kích thước bể làm việc	820 × 500 × 300 mm
Hành trình X-Y-Z	300 × 200 × 200 mm
Hành trình đầu trục chính	200 mm
Tải nâng điện cực	60 kg
Trọng lượng phôi tối đa	500 kg
Khoảng cách điện cực đến bàn	150–550 mm
Dung tích chất lỏng làm việc	280 L
Điện áp	50Hz, 380V
Công suất	3 kW
Kích thước máy	1320 × 1220 × 2240 mm
Màu sắc	Trắng và cam
Chứng nhận	ISO, CE
Trọng lượng máy	1300 kg

PHỤ KIỆN TIÊU CHUẨN

🔧 Lọc dầu
🔧 Đầu điện cực từ tính tiêu chuẩn
🔧 Đầu kẹp khoan
🔧 Bộ đồ gá
🔧 Hộp dụng cụ
🔧 Đèn làm việc quartz

PHỤ KIỆN TÙY CHỌN

⚙️ Hệ thống chữa cháy tự động
⚙️ Bộ làm mát chất lỏng gia công
⚙️ Đế từ
⚙️ Đồ gá 3R

LƯU Ý VỀ KÝ HIỆU MODEL

Ký hiệu “F” trong bảng model cho biết tủ điều khiển sử dụng dạng hiển thị màn hình.

Đối với model tủ phân phối, ký hiệu “A” tương ứng với dạng hiển thị ống kỹ thuật số một trục, trong khi dạng hiển thị màn hình một trục được phân biệt theo cấu hình điều khiển của máy.

ZNC350 – GIẢI PHÁP EDM CHO XƯỞNG GIA CÔNG KHUÔN

Từ kết cấu cơ khí cứng vững, khả năng gia công lỗ sâu, diện tích lớn và vật liệu siêu cứng, đến lập trình 10 phân đoạn, servo hai giai đoạn, hệ thống chuyên gia giảm tiêu hao điện cực và mạch gia công bề mặt gương, ZNC350 được xây dựng để đáp ứng nhiều yêu cầu gia công khuôn trong cùng một thiết bị.

📞 Liên hệ ngay để được tư vấn cấu hình Máy xung điện định hình ZNC350 và lựa chọn phụ kiện phù hợp với yêu cầu gia công thực tế của xưởng.
