Máy khoan đá thủy lực KJ421

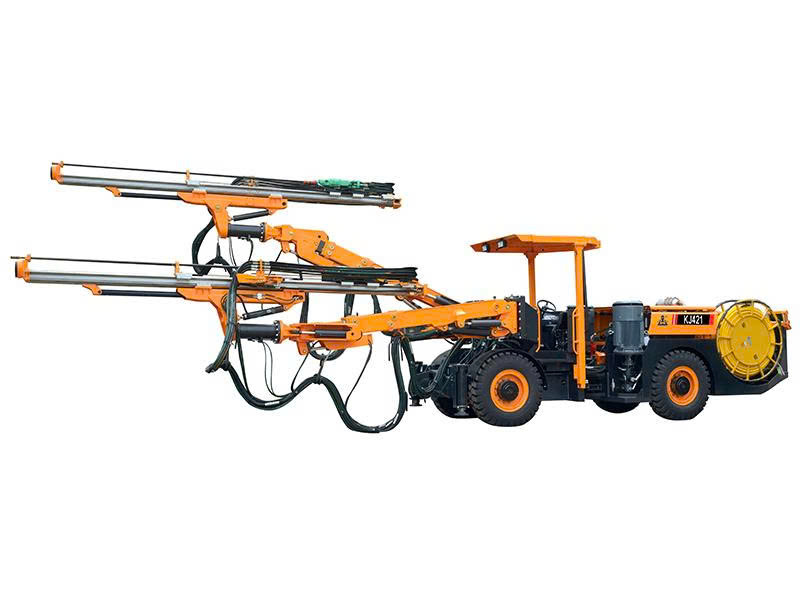

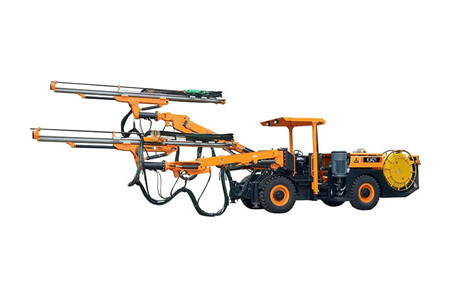

MÁY KHOAN ĐÁ THỦY LỰC KJ421

GIÀN KHOAN HẦM 2 CẦN – KHOAN ĐA HƯỚNG, XỬ LÝ LINH HOẠT MỌI VỊ TRÍ

⛏️ KJ421 là máy khoan đá thủy lực chuyên dụng cho thi công đường hầm có tiết diện 16–68 m², được thiết kế để đáp ứng nhiều yêu cầu khoan trong không gian ngầm.

Từ khoan lỗ mìn đến khoan lỗ neo đá, từ phương thẳng đứng, nghiêng đến phương ngang, KJ421 mang đến một hệ thống khoan linh hoạt, giúp doanh nghiệp chủ động hơn trong các công đoạn thi công hầm mỏ, khai thác ngầm và xây dựng đường hầm.

Với cấu hình 2 cần khoan HC95LM, khả năng xoay dầm khoan 360°, dầm tự cân bằng và hệ thống dẫn động 4 bánh, KJ421 hướng đến khả năng định vị nhanh, thao tác thuận tiện và duy trì hiệu quả khoan ổn định trong điều kiện không gian hạn chế.

---

THÔNG SỐ KỸ THUẬT MÁY KHOAN KJ421

Chiều dài	13000 mm
Chiều rộng	2200 mm
Chiều cao	2400/3100 mm
Trọng lượng	22000 kg
Tốc độ di chuyển trên đường bằng	10km/h
Độ dốc leo tối đa	25%(14°）

Hệ thống khoan

Búa khoan	2×HC95LM
Công suất va đập	21kW
Lưu lượng va đập	100-120L/min
Áp suất va đập	180-200bar
Tần số va đập	54-62Hz
Mô-men xoắn	764Nm
Góc xoay dầm khoan	360°
Hành trình cấp tiến	1600mm
Model cần khoan	K40
Kiểu cần khoan	Tự cân bằng
Độ vươn cần khoan	1800mm

---

01. HAI CẦN KHOAN – MỞ RỘNG KHẢ NĂNG THI CÔNG TRONG HẦM

🔩 KJ421 được trang bị 2 cần khoan sử dụng búa HC95LM, tạo nên cấu hình phù hợp cho các công việc khoan lỗ mìn và khoan neo đá trong đường hầm.

Hệ thống cần khoan được bố trí theo hệ tọa độ hình chữ nhật đối xứng, giúp mở rộng vùng thao tác và hạn chế điểm mù trong quá trình định vị.

Đây là lợi thế quan trọng khi phải thực hiện nhiều vị trí khoan trên cùng một mặt gương, đặc biệt trong các đường hầm có không gian thi công giới hạn.

---

02. XOAY DẦM KHOAN 360° – ĐỊNH VỊ NHANH, KHOAN ĐA HƯỚNG

🎯 Góc xoay dầm khoan 360° kết hợp cùng cơ cấu tự cân bằng giúp người vận hành dễ dàng đưa cần khoan đến vị trí mong muốn.

KJ421 có khả năng phục vụ các hướng khoan thẳng đứng, nghiêng và ngang, đáp ứng đồng thời yêu cầu khoan lỗ mìn và thi công neo đá.

Nhờ khả năng điều chỉnh linh hoạt, máy có thể thích ứng với nhiều vị trí khoan khác nhau mà không cần phụ thuộc vào một hướng thao tác cố định.

---

03. BÚA HC95LM – LỰC VA ĐẬP MẠNH, TẦN SỐ CAO

⚙️ Hệ thống khoan sử dụng 2 × HC95LM, với công suất va đập 21 kW, lưu lượng va đập 100–120 L/min và áp suất va đập 180–200 bar.

Tần số va đập đạt 54–62 Hz, kết hợp piston bậc (stepped piston) nhằm nâng cao hiệu quả truyền lực va đập tới dụng cụ khoan.

Cấu hình này hướng tới khả năng khoan ổn định, đồng thời hạn chế hao mòn dụng cụ khoan để hỗ trợ kiểm soát chi phí vận hành và bảo trì.

---

04. TẦM NHÌN RỘNG – ĐIỀU KHIỂN THUẬN TIỆN TRONG KHÔNG GIAN HẸP

👁️ Buồng lái được thiết kế với tầm nhìn rộng, hỗ trợ người vận hành quan sát khu vực làm việc và kiểm soát quá trình định vị cần khoan.

Kết cấu máy được bố trí cân bằng, kết hợp khung gầm khớp nối và dẫn động 4 bánh, giúp KJ421 di chuyển linh hoạt trong các tuyến hầm có không gian hạn chế.

Tốc độ di chuyển trên đường bằng đạt 10 km/h, trong khi khả năng leo dốc tối đa 25% tương đương khoảng 14°, tạo điều kiện thuận lợi cho việc cơ động giữa các vị trí thi công.

---

05. KHOAN LỖ MÌN & NEO ĐÁ – MỘT GIÀN KHOAN, NHIỀU NHIỆM VỤ

🧱 KJ421 không chỉ phục vụ khoan lỗ mìn mà còn có thể thực hiện khoan lỗ neo đá (rock bolting).

💥 KHOAN LỖ MÌN

Phục vụ công tác tạo lỗ cho phá đá trong thi công đường hầm và khai thác ngầm, với khả năng điều chỉnh hướng khoan theo yêu cầu của mặt gương.

🛡️ KHOAN NEO ĐÁ

Hỗ trợ thi công các lỗ phục vụ hệ thống neo gia cố, phù hợp với những công việc yêu cầu khoan theo nhiều hướng và vị trí khác nhau trong đường hầm.

↔️ KHOAN NGANG

Khả năng thao tác theo phương ngang mở rộng phạm vi ứng dụng của máy, đặc biệt khi mặt bằng thi công có nhiều giới hạn về không gian và hướng tiếp cận.

---

06. TỐI ƯU HIỆU QUẢ – GIẢM ÁP LỰC CHI PHÍ VẬN HÀNH

💰 Hiệu quả của KJ421 không chỉ nằm ở lực khoan mà còn ở cách hệ thống được thiết kế để hỗ trợ doanh nghiệp kiểm soát quá trình sử dụng thiết bị.

Cơ cấu piston bậc giúp truyền lực va đập hiệu quả, trong khi việc bố trí các bộ phận hợp lý hỗ trợ công tác kiểm tra và bảo dưỡng.

Khi thiết bị dễ tiếp cận để kiểm tra, thời gian xử lý các hạng mục bảo trì cũng thuận tiện hơn, giúp doanh nghiệp chủ động hơn trong kế hoạch vận hành.

---

07. THIẾT KẾ HƯỚNG ĐẾN AN TOÀN VÀ ĐỘ CHÍNH XÁC

🛠️ Không gian vận hành rộng rãi cùng các chức năng hỗ trợ điều khiển giúp người vận hành tập trung vào quá trình khoan và định vị.

Dầm khoan tự cân bằng kết hợp khả năng xoay 360° giúp việc đưa cần khoan đến vị trí cần thiết trở nên thuận tiện hơn.

Sự kết hợp giữa khả năng quan sát – định vị – điều chỉnh hướng khoan tạo nên một quy trình thao tác có tính kiểm soát cao hơn trong môi trường đường hầm.

---

08. BẢO TRÌ THUẬN TIỆN – HỖ TRỢ MÁY HOẠT ĐỘNG ỔN ĐỊNH

🔧 Các bộ phận quan trọng được bảo vệ và bố trí hợp lý, tạo điều kiện thuận lợi cho việc kiểm tra, bảo dưỡng và thay thế linh kiện.

Thiết kế hướng đến khả năng tiếp cận các cụm máy cần kiểm tra, giúp đội ngũ kỹ thuật dễ dàng thực hiện công việc bảo trì định kỳ.

Đây là yếu tố quan trọng đối với thiết bị làm việc thường xuyên trong môi trường hầm mỏ, nơi thời gian dừng máy có thể ảnh hưởng trực tiếp đến tiến độ thi công.

---

KJ421 PHÙ HỢP VỚI NHỮNG CÔNG TRƯỜNG NÀO?

⛏️ Khai thác hầm lò: Khoan lỗ mìn và các lỗ phục vụ công tác gia cố trong đường lò.

🚇 Thi công đường hầm: Phù hợp với các đường hầm có tiết diện 16–68 m², đặc biệt khi yêu cầu khoan theo nhiều hướng.

💥 Khoan lỗ mìn: Tạo hệ thống lỗ khoan phục vụ công tác phá đá trong môi trường ngầm.

🧱 Thi công neo đá: Khoan lỗ phục vụ công tác rock bolting và gia cố kết cấu đá.

↔️ Công trình không gian hạn chế: Khả năng cơ động và hệ thống cần khoan linh hoạt hỗ trợ thao tác trong khu vực có mặt bằng thi công hẹp.

---

KJ421 – NHỮNG CON SỐ ĐÁNG CHÚ Ý

🔹 16–68 m² – Phạm vi tiết diện đường hầm phù hợp

🔹 2 × HC95LM – Cấu hình búa khoan

🔹 21 kW – Công suất va đập

🔹 54–62 Hz – Tần số va đập

🔹 360° – Góc xoay dầm khoan

🔹 1.600 mm – Hành trình cấp tiến

🔹 1.800 mm – Độ vươn cần khoan

🔹 22.000 kg – Trọng lượng máy

🔹 10 km/h – Tốc độ di chuyển trên đường bằng

🔹 25% (14°) – Độ dốc leo tối đa

---

KJ421 – GIẢI PHÁP KHOAN THỦY LỰC CHO ĐƯỜNG HẦM ĐA HƯỚNG

🔥 Khi công trường yêu cầu một giàn khoan có thể khoan nhiều hướng, thao tác linh hoạt và phục vụ đồng thời khoan lỗ mìn lẫn neo đá, KJ421 là cấu hình đáng để đưa vào bài toán thiết bị.

Từ hệ thống 2 cần HC95LM, khả năng xoay 360°, dầm khoan tự cân bằng đến khung gầm dẫn động 4 bánh, từng cấu phần đều hướng đến khả năng thích ứng với điều kiện thi công đường hầm.

📞 LIÊN HỆ NGAY ĐỂ TƯ VẤN CẤU HÌNH KJ421

Đừng chọn máy khoan chỉ dựa trên công suất.

Hãy lựa chọn theo tiết diện đường hầm, loại đá, hướng khoan, yêu cầu lỗ mìn – neo đá và điều kiện mặt bằng thực tế.

📩 Gửi cho chúng tôi:

⛏️ Tiết diện đường hầm: bao nhiêu m²?

🪨 Loại đá & độ cứng: đá mềm, trung bình hay đá cứng?

📐 Đường kính & chiều sâu lỗ khoan: yêu cầu cụ thể?

💥 Mục đích khoan: lỗ mìn, neo đá hay kết hợp?

🚇 Điều kiện đường hầm: chiều cao, chiều rộng và bán kính quay?

👉 LIÊN HỆ NGAY để được tư vấn KJ421 theo đúng điều kiện thi công thực tế và lựa chọn cấu hình phù hợp cho công trường của bạn.
