Máy khoan đá đập lỗ KD40S

MÁY KHOAN ĐÁ ĐẬP LỖ KD40S

MÁY KHOAN THỦY LỰC DTH – GỌN GÀNG, MẠNH MẼ, LINH HOẠT TRÊN CÔNG TRƯỜNG

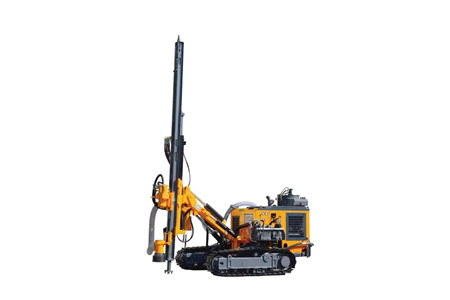

🔥 KD40S là dòng máy khoan đá đập lỗ thủy lực sử dụng động cơ diesel, được thiết kế theo hướng truyền động thủy lực hoàn toàn, mô-men xoắn lớn và vận hành ổn định.

Với khả năng khoan Φ90–130 mm, chiều sâu lên đến 25 m, mô-men xoắn 2.000 N·m, lực nâng đẩy 25 kN và khả năng leo dốc ≤30°, KD40S hướng đến các công trường cần một thiết bị khoan DTH cơ động nhưng vẫn đảm bảo năng lực làm việc.

🌿 Máy được tích hợp bộ thu bụi QZA-90 gồm 8 lõi lọc, hỗ trợ kiểm soát bụi trong quá trình khoan và hướng đến môi trường thi công sạch hơn.

⚙️ Toàn bộ hệ thống được xây dựng xoay quanh 4 yếu tố: đầu quay mô-men xoắn lớn – hệ thống đẩy xy lanh + xích – dầm khoan cứng vững – kết cấu dễ thao tác.

---

THÔNG SỐ KỸ THUẬT MÁY KHOAN KD40S

Hạng mục	Thông số
Trọng lượng	4.350 kg
Kích thước	5600 × 2450 × 2350 mm
Đường kính lỗ khoan	Φ90–130 mm
Độ sâu khoan	25 m
Tốc độ quay	0–140 rpm
Mô-men xoắn	2.000 N·m
Lực nâng đẩy	25 kN
Phương thức cấp tiến	Xi lanh + xích
Lực đẩy	3.780 N
Tốc độ di chuyển	0–2,5 km/h
Khả năng leo dốc	≤30°
Khoảng sáng gầm	280 mm
Góc nâng hạ cần khoan	Trái 135° / Phải 90° / Hạ 135° / Nâng 50° / Tổng 185°
Góc quay tay khoan	Trái 100° / Phải 55° / Hạ 105° / Nâng 45°
Góc nâng cần khoan	Trái 50° / Phải 25° / Hạ 45° / Tổng 75°
Góc làm việc ray trượt	Trái 44° / Phải 45° / Tổng 89°
Độ cân bằng ray trượt	±10°
Chiều dài bù tiến của ray	900 mm
Động cơ diesel	Yuchai YCD4R80-T302 (58 kW / 2200 rpm) hoặc Yuchai YC4DK80-T302 (58 kW / 2200 rpm)
Búa khoan DTH	3 inch / 4 inch
Chiều dài cần khoan	Φ64 × 3000 mm hoặc Φ76 × 3000 mm
Lưu lượng khí tiêu thụ	10–17 m³/min
Chiều cao ngang tối đa	2.750 mm
Chiều cao ngang tối thiểu	350 mm
Bộ lọc tiêu chuẩn	QZA-90 (8 lõi lọc)

---

01. TRUYỀN ĐỘNG THỦY LỰC HOÀN TOÀN – TẬP TRUNG VÀO KHẢ NĂNG KHOAN

⚙️ KD40S sử dụng truyền động thủy lực hoàn toàn, giúp các cơ cấu chính của máy phối hợp trong quá trình di chuyển, định vị và khoan.

💥 Động cơ thủy lực đầu quay tạo mô-men xoắn 2.000 N·m, cung cấp lực quay cần thiết cho quá trình khoan DTH.

🔄 Dải tốc độ quay 0–140 rpm cho phép điều chỉnh tốc độ theo điều kiện thi công và cấu hình mũi khoan.

🎯 Đây là cấu hình hướng đến sự cân bằng giữa khả năng tạo lực, tốc độ quay và tính cơ động.

---

02. KHOAN Φ90–130 MM – ĐỘ SÂU ĐẾN 25 M

🎯 KD40S hỗ trợ đường kính lỗ khoan Φ90–130 mm, phù hợp với nhiều yêu cầu tạo lỗ trong công trường khai thác và xây dựng.

📏 Chiều sâu khoan 25 m mở rộng phạm vi sử dụng cho các công việc cần tạo lỗ sâu.

🔩 Máy sử dụng búa DTH 3 inch hoặc 4 inch, kết hợp cần khoan:

Φ64 × 3.000 mm

Φ76 × 3.000 mm

🪨 Cấu hình này giúp KD40S có thể đáp ứng các phương án khoan khác nhau tùy điều kiện địa chất và yêu cầu thi công.

---

03. HỆ THỐNG ĐẨY XY LANH + XÍCH – TRUYỀN LỰC ỔN ĐỊNH

🚀 KD40S sử dụng xi lanh + xích làm phương thức cấp tiến cho ray khoan.

⛓️ Hệ thống xích dẫn hướng kết hợp với xy lanh thủy lực giúp tạo chuyển động tiến cần khoan theo chiều dài dầm.

💪 Lực nâng đẩy 25 kN, cùng lực đẩy được cung cấp ở mức 3.780 N, hỗ trợ quá trình đưa mũi khoan vào nền đá.

📏 Ray khoan có 900 mm chiều dài bù tiến, giúp tăng khả năng căn chỉnh vị trí khi đưa đầu khoan vào điểm thi công.

---

04. DẦM KHOAN CỨNG VỮNG – TẠO NỀN TẢNG CHO ĐỘ CHÍNH XÁC

🏗️ Dầm khoan được thiết kế với độ cứng và độ ổn định cao, tạo nền tảng cho quá trình truyền lực từ hệ thống đẩy đến đầu khoan.

📐 Ray trượt có góc làm việc Trái 44° / Phải 45°, tổng phạm vi 89°, hỗ trợ điều chỉnh vị trí khoan theo điều kiện mặt bằng.

↕️ Khả năng cân bằng ray trượt ±10° giúp máy thích ứng với những thay đổi của địa hình trong quá trình định vị.

---

05. CƠ CẤU CẦN KHOAN ĐA GÓC – TIẾP CẬN NHIỀU VỊ TRÍ KHOAN

🎯 Một trong những ưu điểm đáng chú ý của KD40S là hệ thống cần khoan có phạm vi điều chỉnh rộng.

↗️ Cần có thể nâng, hạ và xoay theo nhiều hướng để đưa đầu khoan đến vị trí cần thi công.

↔️ Tay khoan hỗ trợ điều chỉnh theo các phương ngang và phương đứng, mở rộng phạm vi làm việc của máy.

🔄 Các góc điều chỉnh lớn giúp KD40S phù hợp với những phương án khoan không chỉ theo phương thẳng đứng mà còn có thể triển khai ở các góc nghiêng tùy điều kiện thực tế.

---

06. KHUNG GẦM CƠ ĐỘNG – LEO DỐC ≤30°

🛞 Với trọng lượng 4.350 kg và kích thước tổng thể 5600 × 2450 × 2350 mm, KD40S hướng đến khả năng di chuyển tương đối linh hoạt giữa các vị trí khoan.

⛰️ Khả năng leo dốc ≤30° giúp mở rộng phạm vi làm việc tại các khu vực có địa hình nghiêng.

⬆️ Khoảng sáng gầm 280 mm tạo khoảng không phù hợp giữa phần gầm và mặt nền khi máy di chuyển trên công trường.

---

07. ĐỘNG CƠ DIESEL YUCHAI 58 kW – NGUỒN CÔNG SUẤT CHO HỆ THỐNG

🔋 KD40S có thể sử dụng một trong hai cấu hình động cơ diesel Yuchai:

Yuchai YCD4R80-T302 – 58 kW / 2.200 rpm

Yuchai YC4DK80-T302 – 58 kW / 2.200 rpm

⚙️ Động cơ diesel cung cấp nguồn công suất cho hệ thống thủy lực và các cơ cấu làm việc của máy.

🛠️ Cấu hình động cơ diesel cũng hướng đến sự thuận tiện trong công tác bảo dưỡng và sử dụng tại các công trường khai thác.

---

08. THU BỤI 8 LÕI – HỖ TRỢ KIỂM SOÁT BỤI KHOAN

🌫️ Trong quá trình đập phá đá, bụi là yếu tố cần được kiểm soát để duy trì môi trường làm việc phù hợp.

🌀 KD40S được trang bị bộ lọc tiêu chuẩn QZA-90 với 8 lõi lọc.

🌱 Hệ thống thu bụi hỗ trợ hạn chế lượng bụi phát tán trong khu vực thi công, đồng thời phù hợp với định hướng vận hành thân thiện môi trường mà dòng máy hướng tới.

---

09. THIẾT KẾ HƯỚNG ĐẾN THAO TÁC & BẢO TRÌ THUẬN TIỆN

🔧 KD40S được phát triển với kết cấu tập trung vào các cụm chức năng chính, giúp quá trình thao tác trên máy trực quan hơn.

⛓️ Hệ thống xích dẫn hướng và cơ cấu cấp tiến được bố trí phục vụ việc vận hành, kiểm tra và thay cần khoan.

🛠️ Cấu hình tương đối gọn cùng thiết kế giàn khoan chắc chắn giúp thiết bị phù hợp với những công trường cần thường xuyên thay đổi vị trí khoan.

---

10. KD40S PHÙ HỢP CHO NHỮNG CÔNG VIỆC NÀO?

⛏️ Khai thác đá: Tạo lỗ khoan DTH trong các khu vực khai thác đá và xử lý nền đá.

💥 Khoan nổ mìn: Đường kính Φ90–130 mm và chiều sâu 25 m phù hợp với các yêu cầu tạo lỗ phục vụ khoan nổ mìn.

🏗️ Công trình xây dựng: Hỗ trợ khoan đá tại các công trường xây dựng và hạ tầng.

🛣️ Công trình giao thông: Cơ cấu cần khoan đa góc giúp tiếp cận nhiều vị trí thi công.

🪨 Khoan phá đá: Động cơ thủy lực mô-men xoắn lớn kết hợp búa DTH 3–4 inch phục vụ các công việc khoan đập phá đá.

---

KD40S – GỌN GÀNG TRONG KÍCH THƯỚC, MẠNH MẼ TRONG KHẢ NĂNG KHOAN

💥 2.000 N·m – mô-men xoắn

💪 25 kN – lực nâng đẩy

🎯 Φ90–130 mm – đường kính lỗ khoan

📏 25 m – chiều sâu khoan

🔄 0–140 rpm – tốc độ quay

⛰️ ≤30° – khả năng leo dốc

🛞 ±10° – cân bằng ray trượt

🔋 58 kW – công suất động cơ diesel

🌫️ 8 lõi lọc – bộ lọc bụi QZA-90

---

ĐƯA KD40S VÀO CÔNG TRƯỜNG – BẮT ĐẦU TỪ ĐÚNG CẤU HÌNH

📌 Mỗi công trường có điều kiện đá, đường kính lỗ và yêu cầu thi công khác nhau. Vì vậy, việc lựa chọn đúng cấu hình búa, cần khoan và hệ thống khí là yếu tố quan trọng.

🪨 Loại đá & độ cứng: Công trường của bạn đang khoan loại đá nào?

📐 Đường kính lỗ: Bạn cần Φ90, Φ105, Φ115, Φ127 hay Φ130 mm?

📏 Chiều sâu: Chiều sâu lỗ khoan dự kiến bao nhiêu mét?

💥 Mục đích: Khoan nổ mìn, khai thác đá, xây dựng hay khoan phá đá?

⛰️ Địa hình: Mặt bằng có độ dốc hoặc nhiều vị trí khó tiếp cận không?

🔩 Búa & cần khoan: Bạn cần cấu hình búa 3 inch hay 4 inch, cần Φ64 hay Φ76?

📞 LIÊN HỆ NGAY ĐỂ ĐƯỢC TƯ VẤN MÁY KHOAN KD40S

KD40S – 2.000 N·m mô-men xoắn, khoan Φ90–130 mm, sâu 25 m, lực nâng đẩy 25 kN và leo dốc ≤30°.

👉 Gửi thông tin công trường của bạn ngay hôm nay để được tư vấn cấu hình KD40S phù hợp với loại đá, đường kính lỗ, chiều sâu và điều kiện thi công thực tế.

---

KD40S – SẴN SÀNG CHO NHỮNG CÔNG TRƯỜNG CẦN MỘT MÁY KHOAN THỦY LỰC CƠ ĐỘNG

⚙️ Thủy lực hoàn toàn

💥 Mô-men xoắn 2.000 N·m

📏 Khoan sâu 25 m

🎯 Dải lỗ Φ90–130 mm

⛰️ Leo dốc ≤30°

🌫️ Thu bụi 8 lõi

🔧 Cấu hình hướng đến vận hành và bảo trì thuận tiện
