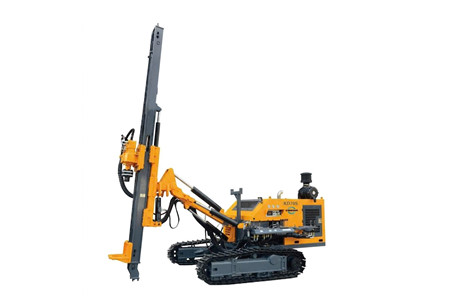

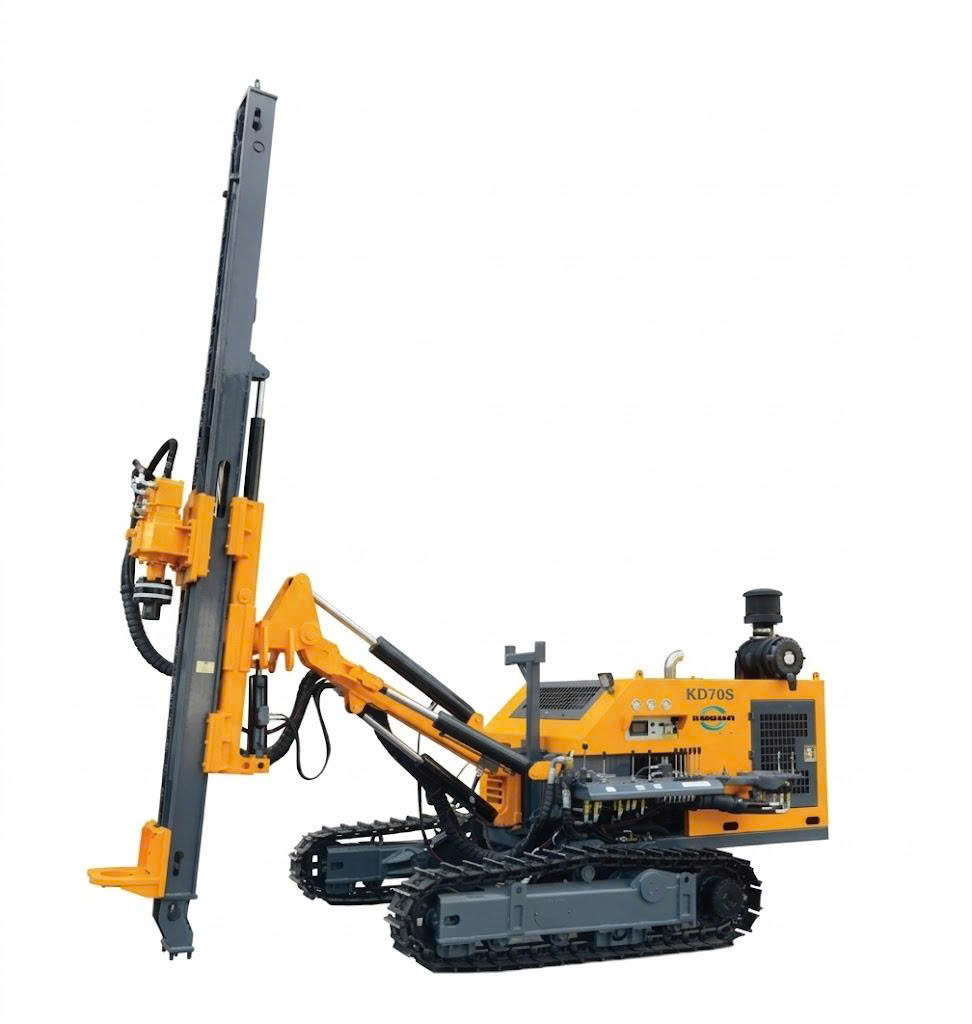

Máy khoan quang điện KD70S

MÁY KHOAN QUANG ĐIỆN KD70S

MÁY KHOAN DTH ĐA NĂNG – MÔ-MEN XOẮN LỚN, KHOAN ĐƯỜNG KÍNH 115–203 MM

⛏️ KD70S là máy khoan quang điện chuyên dụng, được thiết kế cho các công việc khoan nổ mìn tại công trường xây dựng, khai thác đá, khai thác lộ thiên, thủy điện, đường xá, sân bay và các dự án hạ tầng.

Sử dụng động cơ diesel Yuchai 73,5 kW, hệ thống truyền động thủy lực và búa khoan DTH 4–6 inch, KD70S có khả năng khoan đường kính Φ115–203 mm, đáp ứng những công việc cần lỗ khoan lớn và lực khoan mạnh.

Không chỉ tập trung vào sức mạnh khoan, KD70S còn sở hữu khung gầm xích, khả năng leo dốc ≤30° và hệ thống điều chỉnh cần đa hướng, giúp thiết bị chủ động hơn khi di chuyển, định vị và làm việc trên địa hình phức tạp.

---

THÔNG SỐ KỸ THUẬT MÁY KHOAN QUANG ĐIỆN KD70S

Hạng mục	Thông số
Trọng lượng	5.500 kg
Kích thước	6.250 × 2.260 × 2.600 mm
Độ cứng đá phù hợp	F = 6–20
Đường kính khoan	Φ115–203 mm
Tốc độ quay	0–110 rpm
Mô-men xoắn	≥3.500 N·m
Lực kéo lên	40 kN
Kiểu cấp liệu	Xích motor thủy lực + xích con lăn 20A
Hành trình cấp liệu	3.475 mm
Tốc độ di chuyển	0–2,5 km/h
Khả năng leo dốc	≤30°
Khoảng sáng gầm	325 mm
Góc nâng cần	Trái 130°, phải 35°, xuống 165°
Góc xoay cần	Trái 45°, phải 45°, tổng 90°
Góc nghiêng cần	Trước 50°, sau 15°, tổng 65°
Góc xoay giá trượt	Trái 42°, phải 38°, tổng 80°
Góc cân bằng khung gầm	±10°
Góc cân bằng cần	900 mm*
Áp suất làm việc	1,2–4 MPa
Động cơ diesel	Yuchai DKCZG3
Công suất động cơ	73,5 kW / 2.200 vòng/phút
Búa khoan DTH	4–6 inch
Chiều dài cần khoan	Φ76 × 2.000 mm
Lượng tiêu hao khí	15–26 m³/phút
Máy nén khí trục vít diesel di động	KP825-18/21 YC

---

01. KHOAN DTH ĐƯỜNG KÍNH LỚN – XỬ LÝ LỖ KHOAN 115–203 MM

💥 Điểm nổi bật của KD70S nằm ở khả năng khoan với dải đường kính Φ115–203 mm, phù hợp với những công việc yêu cầu lỗ khoan lớn trong khai thác và xây dựng.

Máy sử dụng búa khoan DTH 4–6 inch, kết hợp tốc độ quay 0–110 rpm và mô-men xoắn ≥3.500 N·m.

Cấu hình này tạo nên nền tảng khoan mạnh, đặc biệt phù hợp với các công việc khoan nổ mìn cần xử lý đá trong phạm vi độ cứng F=6–20.

---

02. MÔ-MEN XOẮN ≥3.500 N·m – TẬP TRUNG VÀO SỨC MẠNH ĐẦU KHOAN

⚙️ Với mô-men xoắn đạt ≥3.500 N·m, KD70S được xây dựng để đáp ứng những điều kiện khoan cần lực quay lớn.

Tốc độ quay có thể điều chỉnh trong phạm vi 0–110 vòng/phút, giúp người vận hành chủ động lựa chọn chế độ quay phù hợp với điều kiện khoan thực tế.

Lực kéo lên đạt 40 kN, hỗ trợ quá trình điều khiển cụm khoan trong chu kỳ làm việc.

---

03. CẤP LIỆU BẰNG XÍCH – HÀNH TRÌNH 3.475 MM

🔩 Hệ thống cấp liệu sử dụng motor thủy lực + xích con lăn 20A, với hành trình cấp liệu 3.475 mm.

Cơ cấu cấp liệu đảm nhiệm việc đưa cụm khoan tiến vào vị trí làm việc, đồng thời hỗ trợ kiểm soát quá trình tiến – lùi của dụng cụ khoan.

Sự kết hợp giữa hệ thống cấp liệu xích, lực kéo 40 kN và mô-men xoắn lớn tạo nên cấu hình phù hợp cho các công việc khoan cần lực đẩy và lực quay đáng kể.

---

04. KHUNG GẦM XÍCH – CHỦ ĐỘNG TRÊN ĐỊA HÌNH PHỨC TẠP

🚜 KD70S sử dụng khung gầm xích, tốc độ di chuyển 0–2,5 km/h, giúp máy chủ động tiếp cận các vị trí khoan trên công trường.

Khoảng sáng gầm đạt 325 mm, kết hợp khả năng leo dốc ≤30°, cho phép thiết bị làm việc trong phạm vi địa hình có độ dốc đáng kể.

Đây là cấu hình phù hợp với những dự án không chỉ yêu cầu sức mạnh khoan mà còn yêu cầu thiết bị có khả năng di chuyển và định vị trên địa hình thay đổi.

---

05. CẦN KHOAN ĐIỀU CHỈNH ĐA HƯỚNG – DỄ ĐỊNH VỊ MẶT KHOAN

🎯 KD70S được thiết kế với hệ thống cần có nhiều phạm vi điều chỉnh, giúp người vận hành chủ động đưa đầu khoan đến vị trí mong muốn.

Góc xoay cần đạt 90°, gồm trái 45° và phải 45°.

Góc nghiêng cần đạt tổng 65°, trong đó phạm vi điều chỉnh phía trước là 50° và phía sau 15°.

Giá trượt có khả năng xoay tổng 80°, giúp mở rộng vùng thao tác của cụm khoan.

---

06. KHẢ NĂNG CÂN BẰNG – HỖ TRỢ LÀM VIỆC TRÊN MẶT BẰNG KHÔNG ĐỒNG ĐỀU

⛰️ Khi làm việc ngoài trời, mặt bằng công trường không phải lúc nào cũng hoàn toàn bằng phẳng.

KD70S được trang bị khả năng cân bằng khung gầm ±10°, hỗ trợ điều chỉnh thiết bị khi nền đất có độ nghiêng.

Cùng với các cơ cấu điều chỉnh cần và giá trượt, hệ thống giúp tăng khả năng thích ứng khi định vị lỗ khoan trên địa hình thay đổi.

---

07. ĐỘNG CƠ DIESEL 73,5 kW – CUNG CẤP NGUỒN ĐỘNG LỰC CHO CÔNG TRƯỜNG

🔧 KD70S sử dụng động cơ diesel Yuchai DKCZG3, công suất 73,5 kW tại 2.200 vòng/phút.

Động cơ diesel giúp thiết bị chủ động nguồn năng lượng khi làm việc tại các công trường xây dựng, khai thác hoặc dự án hạ tầng có khoảng cách xa nguồn điện cố định.

Công suất động cơ được kết hợp với hệ thống truyền động thủy lực để phục vụ đồng thời các chức năng di chuyển, cấp liệu, điều chỉnh cần và khoan.

---

08. MÁY NÉN KHÍ TRỤC VÍT DIESEL – HỖ TRỢ HỆ THỐNG DTH

💨 KD70S được trang bị máy nén khí trục vít diesel di động KP825-18/21 YC, với lượng tiêu hao khí được công bố ở mức 15–26 m³/phút.

Nguồn khí nén đóng vai trò quan trọng đối với hệ thống khoan DTH, hỗ trợ quá trình làm việc của búa khoan và xử lý vật liệu trong lỗ khoan.

Kết hợp máy nén khí, búa DTH 4–6 inch và hệ thống khoan thủy lực, KD70S tạo thành một cấu hình đồng bộ cho các công việc khoan nổ mìn.

---

09. HỆ THỐNG ĐIỀU KHIỂN TÍCH HỢP – THEO DÕI QUÁ TRÌNH VẬN HÀNH

📊 KD70S được trang bị hệ thống điều khiển tích hợp cùng màn hình theo dõi các thông số vận hành theo thời gian thực.

Việc tập trung thông tin vận hành trên hệ thống giúp người điều khiển thuận tiện hơn trong việc theo dõi trạng thái máy và kiểm soát các chức năng chính.

Đây là yếu tố hỗ trợ quá trình vận hành nhất quán khi máy phải liên tục thực hiện các chu kỳ di chuyển – định vị – cấp liệu – khoan.

---

10. HỆ THỐNG THỦY LỰC – VẬN HÀNH ĐỒNG BỘ CÁC CỤM CHỨC NĂNG

💧 Hệ thống truyền động thủy lực mạnh mẽ được sử dụng để điều khiển nhiều cơ cấu quan trọng của KD70S.

Áp suất làm việc nằm trong khoảng 1,2–4 MPa, phục vụ các chức năng liên quan đến di chuyển, cấp liệu và điều chỉnh cụm khoan.

Việc tích hợp hệ thống thủy lực giúp các cơ cấu trên máy phối hợp đồng bộ, hỗ trợ người vận hành kiểm soát thiết bị trong từng chu kỳ khoan.

---

11. THIẾT KẾ CHO CÔNG TRƯỜNG – BỀN BỈ, ỔN ĐỊNH, DỄ KIỂM SOÁT

🛠️ KD70S được phát triển với kết cấu hướng đến điều kiện làm việc tại các công trường xây dựng và khai thác, nơi máy thường xuyên tiếp xúc với bụi, đá và mặt bằng thay đổi.

Các cụm chức năng gồm động cơ diesel, hệ thống thủy lực, khung xích, máy nén khí và hệ thống khoan được tích hợp trên cùng một nền tảng.

Thiết kế này giúp thiết bị đảm nhiệm nhiều công đoạn trong một chu kỳ làm việc, đồng thời tạo thuận tiện cho việc theo dõi, kiểm tra và bảo dưỡng định kỳ.

---

KD70S PHÙ HỢP VỚI NHỮNG CÔNG TRƯỜNG NÀO?

💥 Khai thác đá: Khoan lỗ phục vụ công tác phá đá và khai thác vật liệu.

⛏️ Khai thác lộ thiên: Phù hợp với các công việc khoan nổ mìn trong mỏ lộ thiên.

🏗️ Công trường xây dựng: Hỗ trợ khoan đá trong các dự án cần thiết bị tự hành.

💧 Thủy điện: Phục vụ các hạng mục khoan trong công trình thủy điện và khu vực địa hình phức tạp.

🛣️ Thi công đường: Khoan phục vụ phá đá và xử lý nền trong các dự án đường giao thông.

✈️ Sân bay & hạ tầng: Hỗ trợ công tác khoan tại các dự án xây dựng có yêu cầu xử lý nền đá.

☀️ Công trình quang điện: Có thể sử dụng trong các hạng mục cần khoan đá hoặc khoan nổ mìn tại khu vực triển khai dự án.

---

KD70S – NHỮNG CON SỐ ĐÁNG CHÚ Ý

🔹 Φ115–203 mm – Đường kính khoan

🔹 ≥3.500 N·m – Mô-men xoắn

🔹 40 kN – Lực kéo lên

🔹 3.475 mm – Hành trình cấp liệu

🔹 0–110 rpm – Tốc độ quay

🔹 ≤30° – Khả năng leo dốc

🔹 73,5 kW – Công suất động cơ diesel

🔹 4–6 inch – Búa khoan DTH

🔹 15–26 m³/phút – Lượng tiêu hao khí

🔹 325 mm – Khoảng sáng gầm

🔹 5.500 kg – Trọng lượng máy

---

KD70S – MÁY KHOAN DTH CHO CÔNG TRƯỜNG CẦN SỨC MẠNH VÀ KHẢ NĂNG CƠ ĐỘNG

🔥 KD70S kết hợp búa khoan DTH 4–6 inch, đường kính khoan Φ115–203 mm, mô-men xoắn ≥3.500 N·m, động cơ diesel 73,5 kW và khung gầm xích trong một cấu hình máy khoan chuyên dụng.

Từ khai thác đá, mỏ lộ thiên đến thủy điện, đường giao thông và các công trình hạ tầng, KD70S hướng đến những công trường cần khoan đường kính lớn, lực khoan mạnh và khả năng di chuyển trên địa hình thay đổi.

📞 LIÊN HỆ NGAY ĐỂ TƯ VẤN KD70S

Đừng chọn máy khoan chỉ dựa trên mô-men xoắn hay đường kính khoan.

Hãy đối chiếu thiết bị với độ cứng đá, đường kính lỗ, chiều sâu khoan, địa hình và phương án thi công nổ mìn thực tế.

📩 Gửi cho chúng tôi:

🪨 Loại đá & độ cứng: Công trường thuộc điều kiện F bao nhiêu?

📐 Đường kính lỗ khoan: Cần Φ115, Φ140, Φ165 hay tới Φ203 mm?

💥 Mục đích khoan: Khoan nổ mìn, phá đá hay công việc hạ tầng?

⛰️ Địa hình: Độ dốc và điều kiện mặt bằng thực tế?

📏 Chiều sâu lỗ khoan: Yêu cầu bao nhiêu mét?

👉 LIÊN HỆ NGAY để được tư vấn cấu hình KD70S phù hợp với điều kiện thi công thực tế của công trường.
