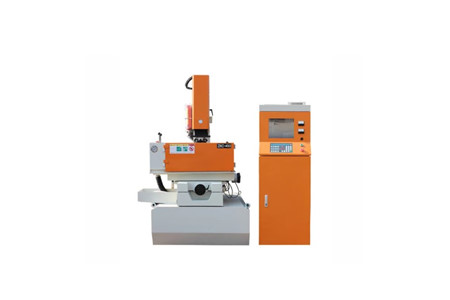

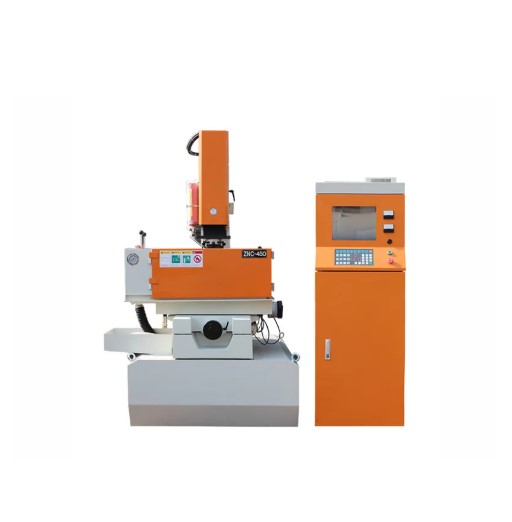

Máy xung điện định hình ZNC450

MÁY XUNG ĐIỆN ĐỊNH HÌNH ZNC450 – KẾT CẤU CỨNG VỮNG, TẢI PHÔI 750KG, GIA CÔNG KHUÔN LINH HOẠT

Khi gia công khuôn cần xử lý những chi tiết có kích thước và trọng lượng lớn hơn, một chiếc máy EDM không chỉ cần độ ổn định mà còn phải có không gian làm việc rộng, tải phôi cao và khả năng kiểm soát quá trình xung điện linh hoạt.

Máy xung điện định hình ZNC450 được phát triển với kết cấu cơ khí có độ cứng vững cao, thiết kế vận hành thân thiện cùng hệ thống điều khiển hỗ trợ nhiều chế độ gia công.

Với bàn làm việc 700×400mm, hành trình X-Y-Z 400×300×200mm và khả năng chịu phôi tối đa 750kg, ZNC450 hướng đến các yêu cầu gia công khuôn đa dạng, từ lỗ sâu, diện tích lớn đến vật liệu siêu cứng.

KẾT CẤU CỨNG VỮNG – SẴN SÀNG CHO KHUÔN TẢI LỚN

🏗️ ZNC450 sử dụng kết cấu cơ khí có độ cứng vững cao, tạo nền tảng cho quá trình gia công ổn định.

Điểm đáng chú ý của model này là khả năng nâng phôi tối đa 750kg, kết hợp bàn làm việc 700×400mm. Cấu hình này phù hợp với những xưởng cần gia công các chi tiết khuôn có kích thước và trọng lượng đáng kể.

Thiết kế máy cũng hướng đến hiệu quả đầu tư, cân bằng giữa khả năng gia công và chi phí trang bị thiết bị.

XỬ LÝ LỖ SÂU – DIỆN TÍCH LỚN – VẬT LIỆU SIÊU CỨNG

⚙️ ZNC450 được thiết kế để đáp ứng nhiều dạng yêu cầu trong gia công khuôn, đặc biệt với:

🔸 Gia công lỗ sâu
🔸 Gia công khu vực có diện tích lớn
🔸 Gia công vật liệu siêu cứng
🔸 Gia công các chi tiết khuôn có yêu cầu xung điện phức tạp

Nhờ khả năng kết hợp không gian gia công rộng và tải phôi cao, ZNC450 có thể được sử dụng cho nhiều dạng khuôn và chi tiết khác nhau.

LẬP TRÌNH 10 PHÂN ĐOẠN – TỪ GIA CÔNG THÔ ĐẾN TINH

🎯 Một trong những tính năng nổi bật của ZNC450 là lập trình gia công 10 phân đoạn.

Người vận hành có thể thiết lập quá trình gia công từ thô đến tinh trong một chu trình, giúp quy trình trở nên thuận tiện và linh hoạt hơn.

Việc phân chia nhiều giai đoạn cũng tạo điều kiện kiểm soát quá trình gia công theo từng bước thay vì phải thực hiện hoàn toàn thủ công giữa các công đoạn.

GIAO DIỆN ĐƠN GIẢN – DỄ LÀM QUEN

🖥️ ZNC450 được thiết kế với giao diện vận hành đơn giản, phù hợp với nhiều cấp độ người sử dụng.

Cách tiếp cận này giúp người vận hành dễ làm quen với việc thiết lập và điều khiển máy, đồng thời thuận tiện hơn khi đưa máy vào quy trình sản xuất thực tế.

SERVO HAI GIAI ĐOẠN – HỖ TRỢ TĂNG TỐC GIA CÔNG

⚡ Máy được trang bị hệ thống servo hai giai đoạn, cho phép thiết lập servo theo quá trình gia công.

Thiết kế này nhằm hỗ trợ tăng tốc độ gia công, đồng thời tạo sự linh hoạt khi chuyển đổi giữa các giai đoạn xử lý khác nhau.

HỆ THỐNG CHUYÊN GIA – TỐI ƯU TIÊU HAO ĐIỆN CỰC

🔧 ZNC450 tích hợp hệ thống chuyên gia trên máy tính, hỗ trợ quá trình gia công và giúp giảm mức tiêu hao điện cực.

Đối với EDM định hình, điện cực là một phần quan trọng trong chi phí gia công. Việc kiểm soát tốt mức tiêu hao giúp xưởng chủ động hơn trong quá trình vận hành và sử dụng vật tư.

GIA CÔNG BỀ MẶT SIÊU MỊN – HỖ TRỢ BỀ MẶT GƯƠNG

✨ ZNC450 được trang bị mạch gia công bề mặt gương, kết hợp khả năng gia công bề mặt siêu mịn.

Đây là cấu hình phù hợp với những ứng dụng khuôn yêu cầu chú trọng đến chất lượng bề mặt sau gia công, đặc biệt trong các công đoạn hoàn thiện.

MẠCH CHỐNG TÍCH TỤ CARBON – HẠN CHẾ HỒ QUANG

🛡️ Máy sử dụng mạch chống tích tụ carbon có độ nhạy cao, được thiết kế để hạn chế tình trạng phát sinh hồ quang trong quá trình gia công.

Khả năng kiểm soát này góp phần duy trì quá trình phóng điện ổn định hơn trong quá trình vận hành.

NHIỀU CẤP BẢO VỆ PHÒNG CHÁY

🔥 ZNC450 được trang bị nhiều thiết bị bảo vệ an toàn phòng cháy, hướng đến việc nâng cao độ an toàn khi máy hoạt động.

Đây là một phần quan trọng trong thiết kế của máy EDM, đặc biệt khi quá trình gia công sử dụng chất lỏng làm việc với dung tích lên tới 300L.

THIẾT KẾ ĐIỆN MODULAR – DỄ NÂNG CẤP

🔌 Hệ thống điện được thiết kế theo dạng module, giúp cấu trúc hệ thống rõ ràng và thuận tiện hơn cho việc bảo trì.

Thiết kế modular cũng hướng đến tỷ lệ lỗi thấp và khả năng nâng cấp hệ thống khi nhu cầu sản xuất thay đổi.

BÀN 700×400MM – HÀNH TRÌNH 400×300×200MM

📐 ZNC450 sở hữu bàn làm việc kích thước 700×400mm cùng hành trình X-Y-Z đạt 400×300×200mm.

Khoảng cách từ điện cực đến bàn nằm trong phạm vi 200–600mm, trong khi hành trình đầu trục chính đạt 200mm.

Máy có khả năng nâng điện cực tối đa 70kg và chịu được phôi có trọng lượng lên tới 750kg.

Đây là cấu hình hướng đến những xưởng cần xử lý chi tiết khuôn lớn hơn nhưng vẫn yêu cầu quá trình xung điện ổn định.

BỂ LÀM VIỆC 300 LÍT

💧 ZNC450 có kích thước bể làm việc 1120×620×420mm, với dung tích chất lỏng làm việc 300L.

Không gian bể rộng kết hợp bàn 700×400mm giúp tạo điều kiện thuận lợi cho việc bố trí và gia công các chi tiết khuôn có kích thước lớn.

ỨNG DỤNG TRONG GIA CÔNG KHUÔN

ZNC450 phù hợp để sử dụng trong các nhu cầu:

🔩 Gia công khuôn dập và khuôn định hình
🔩 Gia công lỗ sâu
🔩 Gia công các vùng có diện tích lớn
🔩 Gia công vật liệu siêu cứng
🔩 Gia công chi tiết khuôn tải trọng lớn
🔩 Gia công bề mặt yêu cầu độ hoàn thiện cao

THÔNG SỐ KỸ THUẬT MÁY XUNG ĐIỆN ĐỊNH HÌNH ZNC450

Hạng mục	Thông số
Tên sản phẩm	Máy xung điện định hình ZNC450
Model	ZNC 450
Thương hiệu	Sharp CNC
Xuất xứ	Giang Tô, Trung Quốc
Kích thước bàn làm việc	700 × 400 mm
Kích thước bể làm việc	1120 × 620 × 420 mm
Hành trình X-Y-Z	400 × 300 × 200 mm
Hành trình đầu trục chính	200 mm
Tải nâng điện cực	70 kg
Trọng lượng phôi tối đa	750 kg
Khoảng cách điện cực đến bàn	200–600 mm
Dung tích chất lỏng làm việc	300 L
Điện áp	50Hz, 380V
Kích thước máy	1400 × 1200 × 2050 mm
Màu sắc	Trắng và cam
Chứng nhận	ISO, CE
Trọng lượng máy	1650 kg
Bảo hành linh kiện cốt lõi	2 năm
Linh kiện cốt lõi	Motor, Pump

PHỤ KIỆN TIÊU CHUẨN

🔧 Lọc dầu
🔧 Đầu điện cực từ tính tiêu chuẩn
🔧 Đầu kẹp khoan
🔧 Bộ đồ gá
🔧 Hộp dụng cụ
🔧 Đèn làm việc quartz

PHỤ KIỆN TÙY CHỌN

⚙️ Hệ thống chữa cháy tự động
⚙️ Bộ làm mát chất lỏng gia công
⚙️ Đế từ
⚙️ Đồ gá 3R

LƯU Ý VỀ KÝ HIỆU MODEL

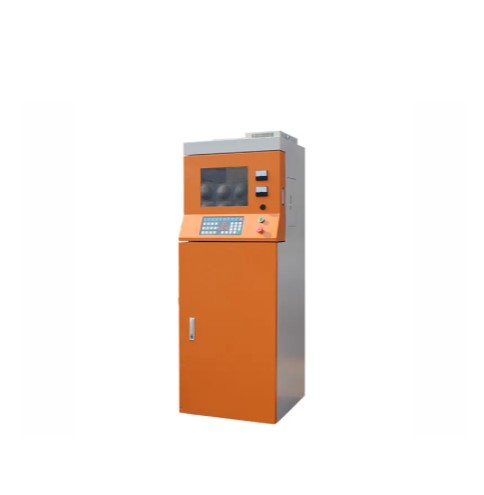

Ký hiệu “F” trong bảng model cho biết tủ điều khiển sử dụng dạng hiển thị màn hình.

Đối với tủ phân phối, ký hiệu “A” tương ứng với dạng ống kỹ thuật số một trục, trong khi cấu hình hiển thị màn hình một trục được phân biệt theo loại điều khiển tương ứng.

ZNC450 – CẤU HÌNH MẠNH CHO GIA CÔNG KHUÔN TẢI LỚN

Với bàn làm việc 700×400mm, hành trình 400×300×200mm, tải phôi tối đa 750kg và bể làm việc 300L, ZNC450 hướng đến những yêu cầu gia công khuôn cần không gian làm việc rộng và khả năng xử lý phôi lớn.

Kết hợp cùng lập trình 10 phân đoạn, servo hai giai đoạn, hệ thống chuyên gia giảm tiêu hao điện cực, mạch gia công bề mặt gương và hệ thống chống tích tụ carbon, ZNC450 mang đến một cấu hình EDM định hình linh hoạt cho môi trường sản xuất khuôn.

📞 Liên hệ ngay để được tư vấn Máy xung điện định hình ZNC450 và lựa chọn cấu hình, phụ kiện phù hợp với yêu cầu gia công thực tế của xưởng.
