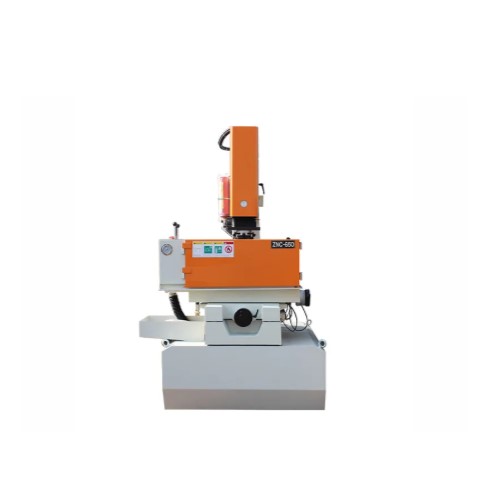

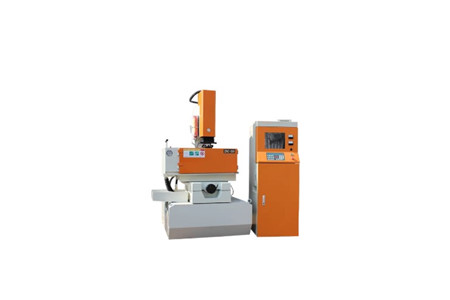

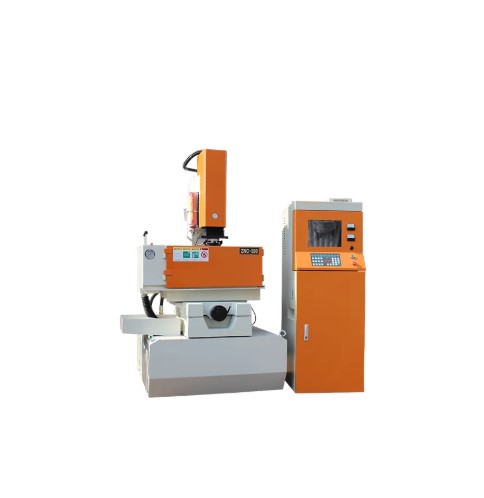

Máy xung điện định hình ZNC650

MÁY XUNG ĐIỆN ĐỊNH HÌNH ZNC650 – TẢI PHÔI 2.250KG, HÀNH TRÌNH 600×500×250MM

Khi kích thước khuôn ngày càng lớn và trọng lượng phôi tăng cao, máy xung điện cần sở hữu một cấu hình đủ mạnh để đáp ứng không gian gia công rộng, tải trọng lớn và quá trình vận hành ổn định.

Máy xung điện định hình ZNC650 được thiết kế theo hướng đó. Với bàn làm việc 1000×600mm, hành trình X-Y-Z 600×500×250mm và khả năng chịu phôi tối đa 2.250kg, ZNC650 hướng đến các ứng dụng gia công khuôn có kích thước và trọng lượng lớn.

Đặc biệt, máy sở hữu dung tích chất lỏng làm việc lên tới 940L, phù hợp với cấu hình bể gia công lớn.

BÀN 1000×600MM – KHÔNG GIAN GIA CÔNG RỘNG

📐 ZNC650 sở hữu bàn làm việc kích thước 1000×600mm, tạo không gian rộng cho việc gá đặt các chi tiết khuôn lớn.

Kết hợp với hành trình X-Y-Z đạt 600×500×250mm, máy có khả năng đáp ứng những yêu cầu gia công cần phạm vi di chuyển lớn hơn.

Đây là một trong những điểm đáng chú ý khi lựa chọn ZNC650 cho các công việc gia công khuôn có kích thước lớn.

TẢI PHÔI TỐI ĐA 2.250KG – XỬ LÝ CHI TIẾT NẶNG

🏗️ ZNC650 được thiết kế cho khả năng chịu phôi tối đa 2.250kg.

Mức tải này phù hợp với các xưởng thường xuyên gia công khuôn và chi tiết có trọng lượng lớn, nơi yêu cầu về khả năng gá đặt và chịu tải của máy được đặt lên cao hơn.

Máy cũng có khả năng nâng điện cực với tải trọng tối đa 200kg, phù hợp với những cấu hình điện cực có trọng lượng đáng kể.

BỂ LÀM VIỆC 1700×1000×620MM – DUNG TÍCH 940 LÍT

💧 Một điểm nổi bật khác của ZNC650 là kích thước bể làm việc 1700×1000×620mm.

Dung tích chất lỏng làm việc lên tới 940L, tạo không gian phù hợp với cấu hình máy lớn và các chi tiết cần được bố trí trong bể gia công rộng.

Khoảng cách từ điện cực đến bàn nằm trong phạm vi 260–860mm, cung cấp không gian điều chỉnh đáng kể cho quá trình gá đặt và gia công.

HÀNH TRÌNH ĐẦU TRỤC CHÍNH 300MM

⚙️ Ngoài hành trình X-Y-Z 600×500×250mm, ZNC650 có hành trình đầu trục chính 300mm.

Khoảng hành trình này hỗ trợ việc bố trí điện cực và tiếp cận khu vực gia công theo yêu cầu của từng chi tiết.

KẾT CẤU MÁY HƯỚNG ĐẾN GIA CÔNG KHUÔN LỚN

🔩 ZNC650 thuộc dòng Sinker EDM, được định hướng cho các ứng dụng xung điện định hình trong gia công khuôn.

Cấu hình bàn lớn, hành trình rộng, tải phôi 2.250kg và bể làm việc dung tích lớn tạo nên một hệ thống phù hợp để xử lý các chi tiết có quy mô lớn hơn.

ỨNG DỤNG PHÙ HỢP

ZNC650 có thể được lựa chọn cho các nhu cầu:

🔸 Gia công khuôn có kích thước lớn
🔸 Gia công chi tiết khuôn nặng
🔸 Gia công khuôn dập và khuôn định hình
🔸 Gia công các chi tiết cần không gian gá đặt rộng
🔸 Gia công các chi tiết cần hành trình X-Y lớn
🔸 Các ứng dụng EDM định hình trong sản xuất khuôn

THÔNG SỐ KỸ THUẬT MÁY XUNG ĐIỆN ĐỊNH HÌNH ZNC650

Hạng mục	Thông số
Tên sản phẩm	Máy xung điện định hình ZNC650
Model	ZNC 650
Loại máy	Sinker EDM
Thương hiệu	Sharp CNC
Xuất xứ	Giang Tô, Trung Quốc
Kích thước bàn làm việc	1000 × 600 mm
Kích thước bể làm việc	1700 × 1000 × 620 mm
Hành trình X-Y-Z	600 × 500 × 250 mm
Hành trình đầu trục chính	300 mm
Tải nâng điện cực	200 kg
Trọng lượng phôi tối đa	2250 kg
Khoảng cách điện cực đến bàn	260–860 mm
Dung tích chất lỏng làm việc	940 L
Điện áp	50Hz, 380V
Kích thước máy	2150 × 1800 × 2400 mm
Màu sắc	Trắng và cam
Chứng nhận	ISO, CE
Trọng lượng máy	3600 kg

ZNC650 – CẤU HÌNH CHO NHỮNG CHI TIẾT KHUÔN KÍCH THƯỚC LỚN

Với bàn 1000×600mm, hành trình 600×500×250mm, tải phôi tối đa 2.250kg và bể làm việc dung tích 940L, ZNC650 được xây dựng cho nhóm ứng dụng EDM cần không gian gia công lớn và khả năng xử lý phôi nặng.

Đây là cấu hình phù hợp để các xưởng gia công khuôn xem xét khi nhu cầu sản xuất đã vượt khỏi phạm vi của những máy EDM kích thước nhỏ và trung bình.

📞 Liên hệ ngay để được tư vấn Máy xung điện định hình ZNC650 và lựa chọn cấu hình phù hợp với kích thước, trọng lượng phôi và yêu cầu gia công thực tế.
