MÁY CẮT SẮT CNC LASER GS-ST – CẮT THÉP HÌNH H, I, U, V 350 500

MÁY LASER CẮT SẮT THÉP HÌNH H, I, U, V 350 500 là giải pháp gia công kim loại chuyên dụng dành cho những doanh nghiệp cần xử lý thép hình kích thước lớn, ống kim loại đường kính lớn và các kết cấu thép phức tạp.

Không đơn thuần là một thiết bị cắt, máy được phát triển theo hướng năng suất cao – tự động hóa – độ chính xác – khả năng xử lý đa dạng, giúp tối ưu quy trình từ nạp phôi, định tâm, kẹp giữ, cắt laser đến tiếp nhận sản phẩm sau gia công.

⚡ TỐC ĐỘ CẮT CAO – rút ngắn thời gian gia công, tăng năng suất dây chuyền.

🎯 ĐỘ CHÍNH XÁC CAO – hệ thống CNC kết hợp laser fiber kiểm soát đường cắt chính xác.

🏗️ CẮT ĐA DẠNG THÉP HÌNH – H, I, U, V cùng nhiều dạng tiết diện đặc biệt.

🔄 TỰ ĐỘNG HÓA CAO – hỗ trợ hệ thống nạp, kẹp và xử lý vật liệu nhanh chóng.

✨ ĐƯỜNG CẮT MỊN, SẮC NÉT – giảm ba via và hạn chế công đoạn xử lý sau cắt.

💰 TỐI ƯU CHI PHÍ – tiết kiệm thời gian, nhân công và vật liệu trong quá trình sản xuất.

GIẢI PHÁP LASER CHUYÊN DỤNG CHO THÉP HÌNH H, I, U, V

Máy laser cắt sắt thép hình H, I, U, V 350 500 là dòng máy cắt laser fiber được thiết kế chuyên biệt cho lĩnh vực gia công thép hình và ống kim loại.

Thay vì phải sử dụng nhiều công đoạn cắt, khoan, xử lý cơ khí riêng biệt, hệ thống laser CNC cho phép thực hiện các đường cắt theo bản vẽ với tốc độ cao và độ chính xác ổn định.

🔹 Chuyên dụng cho thép hình: tối ưu cho H, I, U, V và nhiều dạng thép hình khác.

🔹 Độ chính xác cao: hệ thống điều khiển CNC kết hợp nguồn laser fiber chất lượng cao giúp kiểm soát chuyển động và đường cắt.

🔹 Tốc độ gia công nhanh: công nghệ laser fiber cho phép xử lý vật liệu với tốc độ cao, hỗ trợ nâng cao năng suất.

🔹 Chất lượng đường cắt tốt: đường cắt mịn, sắc nét, ít ba via, giảm nhu cầu gia công lại.

🔹 Hiệu quả kinh tế: giảm thời gian sản xuất, nhân công và lượng vật liệu tiêu hao.

🔹 Vận hành tự động: hệ thống nạp liệu và xếp dỡ hỗ trợ rút ngắn thời gian chờ giữa các chu kỳ sản xuất.

🔹 An toàn và ổn định: máy được tích hợp các giải pháp hỗ trợ vận hành an toàn, phù hợp môi trường sản xuất công nghiệp.

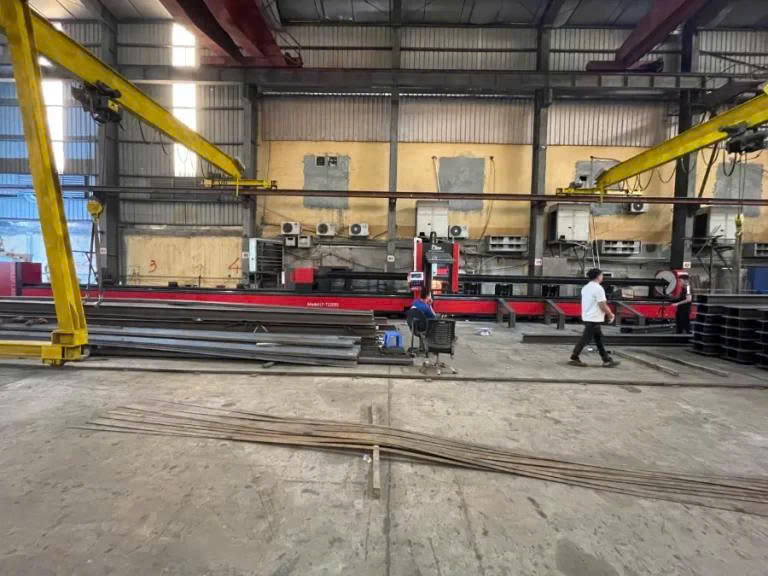

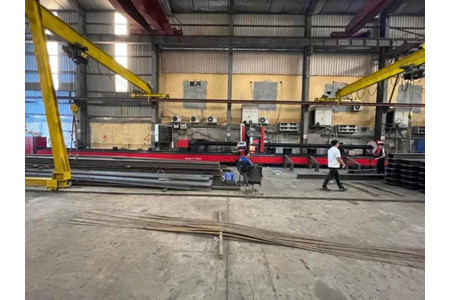

MÁY CẮT SẮT LASER HẠNG NẶNG 3 MÂM CẶP – XỬ LÝ THÉP HÌNH KÍCH THƯỚC LỚN

Đối với các xưởng kết cấu thép, gia công cơ khí nặng hay sản xuất các chi tiết từ ống đường kính lớn, hệ thống 3 mâm cặp tạo nên lợi thế rõ rệt trong quá trình giữ phôi và duy trì độ ổn định khi cắt.

Máy có khả năng xử lý ống đường kính lớn, thép dầm H, I cùng nhiều loại thép hình khác, hướng đến yêu cầu sản xuất liên tục với năng suất cao.

🚀 Xử lý nhanh: thiết kế nâng cấp thế hệ mới dành cho gia công thép hình và ống kim loại.

🤖 Tự động hóa: hệ thống tải và dỡ hàng tự động giúp giảm thao tác thủ công.

📐 Đa dạng hình dạng: xử lý thép hình tròn, chữ nhật, vuông, oval, tam giác, chữ D và nhiều hình dạng khác.

🏗️ Đa dạng thép hình: thép góc, thép kênh, thép chữ I, thép chữ H và các loại thép hình đặc biệt.

⚙️ Linh kiện đồng bộ: tích hợp các thành phần thương hiệu chuyên dụng nhằm đảm bảo hiệu suất và độ tin cậy của hệ thống.

🔩 Mâm cặp hành trình khí nén: sử dụng thiết kế lỗ vuông đã được cấp bằng sáng chế, hỗ trợ kẹp nhiều loại phôi.

📏 Dải kẹp rộng: dễ dàng kẹp các loại ống có đường kính từ 10 mm đến 340 mm.

🎯 Kẹp ổn định: các chi tiết được tối ưu giúp phôi được giữ chắc chắn hơn, đồng thời giảm đáng kể tỷ lệ hỏng hóc.

KHẢ NĂNG GIA CÔNG ĐA DẠNG THÉP HÌNH

Một trong những điểm nổi bật của máy là khả năng thích ứng với nhiều hình dạng tiết diện khác nhau.

Từ những loại ống phổ biến đến các loại thép hình dùng trong kết cấu, máy có thể đáp ứng nhiều yêu cầu gia công mà không cần thay đổi sang một hệ thống cắt chuyên dụng khác.

⭕ Ống tròn

⬜ Ống vuông

▭ Ống chữ nhật

🥚 Ống oval

🔺 Tiết diện tam giác

🔷 Tiết diện hình thoi

◖ Tiết diện chữ D

🏗️ Thép góc, thép kênh

🏭 Thép hình I, H, U, V

⚙️ Thép hình đặc biệt

Nhờ khả năng xử lý đa dạng, máy phù hợp với nhiều lĩnh vực từ gia công cơ khí, kết cấu thép đến sản xuất các chi tiết và cụm kết cấu có yêu cầu cắt phức tạp.

NGUỒN LASER FIBER CÔNG SUẤT CAO

Nguồn laser là một trong những thành phần quyết định trực tiếp đến năng lực cắt và hiệu suất của toàn bộ hệ thống.

Đối với dòng máy cắt thép hình hạng nặng, cấu hình nguồn laser thường được lựa chọn ở mức 6kW đến 12kW, thậm chí có thể lên đến 20kW hoặc 30kW cho các ứng dụng yêu cầu cắt thép dày và tốc độ cao.

🔥 Công suất cao: hỗ trợ gia công vật liệu dày và các loại thép hình có kích thước lớn.

💡 Công nghệ laser fiber: hiệu suất chuyển đổi cao, chất lượng chùm tia tốt.

🔋 Tuổi thọ cao: đáp ứng nhu cầu vận hành trong môi trường sản xuất công nghiệp.

⚡ Tiết kiệm năng lượng: tối ưu hiệu suất sử dụng năng lượng so với nhiều phương pháp gia công truyền thống.

Các thương hiệu nguồn laser được cấu hình theo từng yêu cầu máy có thể gồm IPG, Raycus, MAX, nLIGHT.

ĐẦU CẮT LASER – KIỂM SOÁT ĐƯỜNG CẮT CHÍNH XÁC

Đầu cắt laser là bộ phận trực tiếp tạo ra đường cắt trên vật liệu, vì vậy độ ổn định và khả năng kiểm soát tiêu điểm có vai trò quan trọng đối với chất lượng sản phẩm.

Máy có thể sử dụng các dòng đầu cắt laser từ những thương hiệu chuyên dụng như RayTools, Precitec, WSX.

🎯 Tập trung tia laser chính xác.

⚙️ Hỗ trợ quá trình cắt ổn định.

✨ Tạo đường cắt sắc nét.

🔧 Phù hợp với hệ thống laser fiber công suất cao.

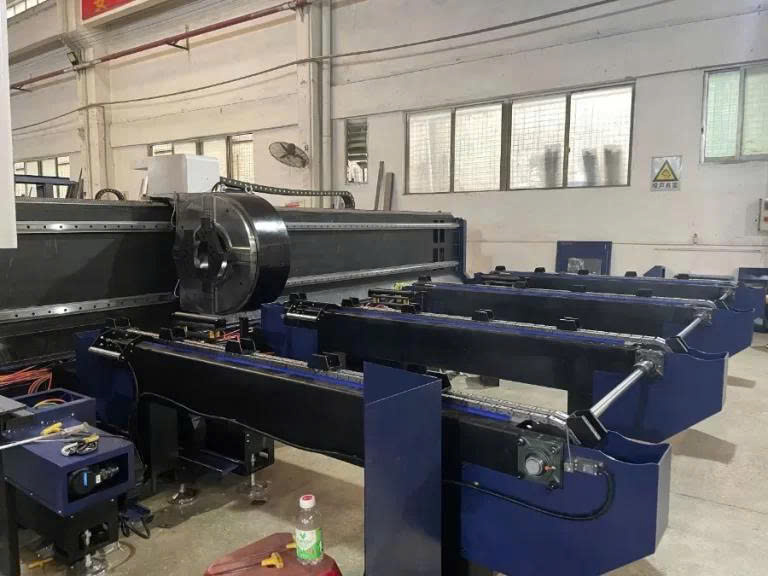

MÂM CẶP KHÍ NÉN – KẸP PHÔI ỔN ĐỊNH, ĐỊNH TÂM CHÍNH XÁC

Khi gia công ống và thép hình kích thước lớn, khả năng giữ phôi chắc chắn có ảnh hưởng trực tiếp đến độ chính xác của đường cắt.

Mâm cặp khí nén trên máy được thiết kế để tăng độ ổn định trong quá trình kẹp và định tâm.

🌬️ Hệ thống khí nén: hỗ trợ kẹp và nhả phôi nhanh chóng.

🎯 Thiết kế hành trình: tăng khả năng định vị và giữ phôi chính xác.

⚙️ Truyền động bánh răng: độ cứng tốt và độ chính xác truyền động cao.

🔄 Mâm cặp trước và giữa: được bố trí đối diện, hỗ trợ hạn chế tình trạng dính đuôi vật liệu.

🛤️ Cơ cấu ray dẫn hướng: giúp chuyển động ổn định hơn.

🤖 Chuck CNC thông minh: hỗ trợ định tâm chính xác, hạn chế biến dạng đường ống trong quá trình kẹp.

HỆ THỐNG 3 MÂM CẶP – TĂNG ĐỘ ỔN ĐỊNH KHI CẮT PHÔI DÀI

Với những phôi có chiều dài lớn, việc duy trì vị trí ổn định trong suốt quá trình cắt là yêu cầu đặc biệt quan trọng.

Cấu hình 3 mâm cặp tạo thêm các điểm hỗ trợ và giữ phôi, giúp quá trình gia công diễn ra ổn định hơn khi xử lý các loại ống và thép hình có kích thước lớn.

Thiết kế này đặc biệt phù hợp với những doanh nghiệp đang hướng đến gia công thép hình công nghiệp, sản xuất kết cấu thép và xử lý ống đường kính lớn.

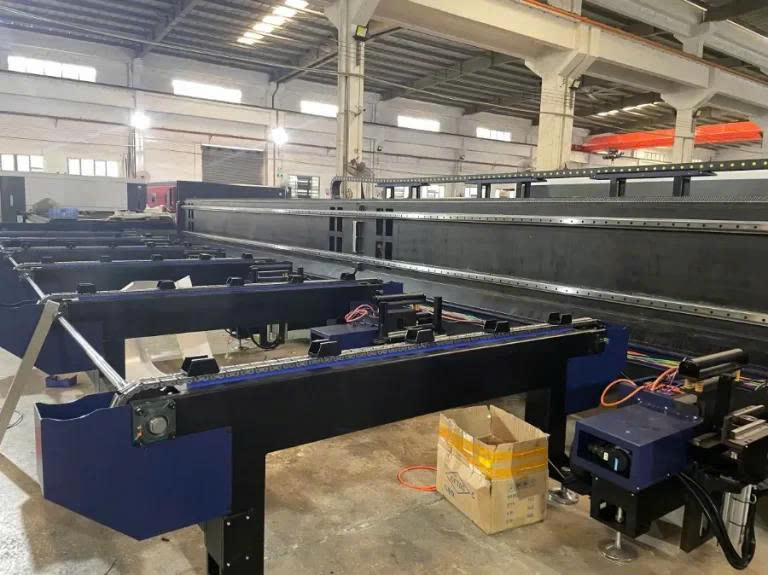

THIẾT BỊ XẾP DỠ KIỂU XÍCH – HỖ TRỢ TỰ ĐỘNG HÓA QUY TRÌNH

Hệ thống xếp dỡ kiểu xích được thiết kế để hỗ trợ toàn bộ quá trình đưa vật liệu vào vùng gia công và tiếp nhận sản phẩm sau khi hoàn thiện.

🔄 Nâng và vận chuyển vật liệu phía trên đường ống.

📦 Tiếp nhận mặt vật liệu phía dưới.

⚙️ Hỗ trợ vận chuyển các bộ phận đã hoàn thiện.

🚀 Giảm thao tác thủ công và thời gian chờ trong quá trình sản xuất.

HỆ THỐNG ĐIỀU KHIỂN CNC – BIẾN BẢN VẼ THÀNH ĐƯỜNG CẮT

Hệ thống CNC đóng vai trò trung tâm trong việc điều khiển chuyển động và thực hiện chương trình gia công.

Máy có thể sử dụng các hệ thống điều khiển CNC chuyên dụng như Cypcut, Beckhoff, Siemens, tùy theo cấu hình.

💻 Giao diện thân thiện: hỗ trợ người vận hành dễ dàng tiếp cận và điều khiển máy.

📐 CAD/CAM chuyên nghiệp: hỗ trợ thiết kế và lập trình đường cắt.

🧠 Tính năng thông minh: tối ưu quá trình điều khiển và gia công.

⚡ Điều khiển chuyển động: phối hợp các cơ cấu truyền động để đầu cắt di chuyển theo đúng quỹ đạo lập trình.

HỆ THỐNG TRUYỀN ĐỘNG – CHUYỂN ĐỘNG NHANH, MƯỢT VÀ CHÍNH XÁC

Để khai thác hiệu quả nguồn laser công suất cao, hệ thống truyền động phải đảm bảo khả năng đáp ứng nhanh và duy trì độ chính xác trong quá trình di chuyển.

⚙️ Động cơ servo AC độ chính xác cao: đảm bảo tốc độ và khả năng kiểm soát chuyển động của đầu cắt.

🛤️ Ray và thanh trượt: có thể sử dụng các thương hiệu như Hiwin, PMI, THK, YYC.

🎯 Chuyển động ổn định: hỗ trợ đầu cắt di chuyển mượt mà theo quỹ đạo.

💪 Tăng mô-men xoắn: hỗ trợ hệ thống truyền động làm việc ổn định trong quá trình gia công.

KẾT CẤU MÁY HƯỚNG ĐẾN GIA CÔNG THÉP HÌNH HẠNG NẶNG

Máy cắt sắt CNC laser 3 mâm cặp được xây dựng theo định hướng dành cho môi trường sản xuất công nghiệp, nơi yêu cầu máy phải hoạt động ổn định với những phôi có kích thước và khối lượng lớn.

Toàn bộ hệ thống được phối hợp giữa nguồn laser công suất cao – đầu cắt laser – mâm cặp khí nén – hệ thống CNC – truyền động servo – thiết bị xếp dỡ, tạo thành một dây chuyền gia công thép hình có tính đồng bộ cao.

Điểm đáng chú ý nằm ở khả năng kết hợp giữa cắt nhanh, giữ phôi ổn định và tự động hóa, giúp doanh nghiệp giảm sự phụ thuộc vào nhiều công đoạn gia công thủ công.

CẤU HÌNH MÁY CẮT SẮT THÉP LASER GS-ST

THÔNG SỐ	CẤU HÌNH GS-ST
Model	GS-ST
Chiều dài cắt ống tối đa	12000 mm
Đường kính ống cắt	20–380 mm (circle of workpiece)
Vật liệu dư tối thiểu	≥0 mm
Độ chính xác định vị trục X, Y	±0.05/1000 mm
Độ chính xác định vị	±0.05/1000 mm
Độ chính xác định vị theo cấu hình cung cấp	±0.03/1000 mm
Gia tốc	0.8g m/s²
Tốc độ vận hành tối đa	60 m/min
Tổng trọng lượng mâm cặp	1600 kg
Tốc độ định mức mâm cặp	30 rpm
Trọng lượng máy khoảng	30500 kg
Công suất laser	6000 W

VÌ SAO GS-ST PHÙ HỢP CHO GIA CÔNG THÉP HÌNH?

🏗️ Xử lý phôi kích thước lớn: chiều dài cắt lên đến 12.000 mm, phù hợp với những ứng dụng gia công kết cấu thép và ống dài.

📏 Dải đường kính rộng: hỗ trợ phôi từ 20–380 mm theo cấu hình GS-ST.

⚡ Tốc độ vận hành 60 m/min: giúp tối ưu thời gian di chuyển trong quá trình gia công.

🎯 Độ chính xác cao: hệ thống định vị theo thông số cấu hình được cung cấp.

🔄 3 mâm cặp: tăng khả năng giữ và hỗ trợ phôi dài.

🔥 Laser 6000W: cung cấp năng lượng cắt phù hợp cho hệ thống máy hạng nặng.

🤖 CNC + servo + khí nén: phối hợp điều khiển, truyền động và kẹp phôi để tạo thành quy trình gia công đồng bộ.

ỨNG DỤNG TRONG SẢN XUẤT VÀ KẾT CẤU THÉP

Máy cắt sắt CNC laser GS-ST hướng đến những ngành nghề cần gia công thép hình và ống kim loại với khối lượng lớn, yêu cầu độ chính xác và năng suất cao.

🏭 Gia công kết cấu thép

🏗️ Sản xuất nhà thép, nhà xưởng

🌉 Gia công các cấu kiện thép

⚙️ Cơ khí chế tạo

🚜 Gia công máy móc và thiết bị

🚛 Sản xuất khung, kết cấu kim loại

🔩 Gia công thép H, I, U, V và thép hình đặc biệt

🛠️ Gia công ống kim loại đường kính lớn

ĐẦU TƯ MỘT HỆ THỐNG – MỞ RỘNG NĂNG LỰC GIA CÔNG

Nếu doanh nghiệp đang phải xử lý thép hình bằng nhiều công đoạn như đo đạc – cắt – khoan – chỉnh sửa – hoàn thiện, một hệ thống laser CNC chuyên dụng có thể giúp tổ chức lại quy trình theo hướng tập trung và tự động hóa hơn.

GS-ST nổi bật ở khả năng kết hợp chiều dài cắt lớn 12 mét, đường kính gia công 20–380 mm, 3 mâm cặp, laser 6000W, CNC và hệ thống xếp dỡ, tạo nền tảng cho những dây chuyền gia công thép hình có sản lượng lớn.

Thay vì chỉ tìm một chiếc máy có thể “cắt được thép”, hãy nhìn rộng hơn vào năng lực sản xuất mà cả hệ thống có thể tạo ra: tốc độ, độ chính xác, khả năng xử lý phôi lớn, mức độ tự động hóa và khả năng mở rộng sản xuất.

SẴN SÀNG NÂNG CẤP XƯỞNG GIA CÔNG THÉP HÌNH?

🔥 Máy cắt sắt CNC laser GS-ST – giải pháp hướng đến gia công thép hình H, I, U, V và ống kim loại kích thước lớn.

📞 Liên hệ ngay để được tư vấn cấu hình nguồn laser, kích thước phôi, phương án 3 mâm cặp, hệ thống nạp/xếp dỡ và giải pháp CNC phù hợp với nhu cầu sản xuất.

🎯 Đừng chỉ đầu tư một chiếc máy cắt – hãy đầu tư vào một năng lực gia công thép hình mạnh mẽ, ổn định và sẵn sàng cho quy mô sản xuất lớn hơn.
