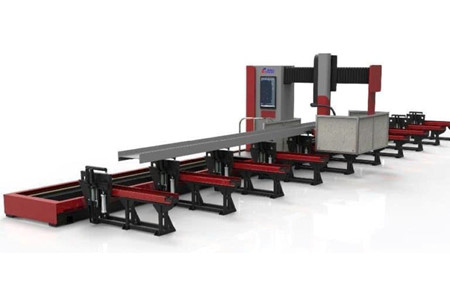

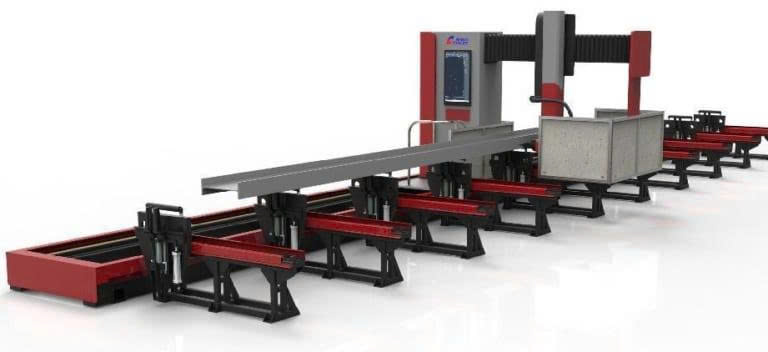

MÁY CẮT LASER THÉP HÌNH DẦM H 5 TRỤC – BỨT PHÁ NĂNG SUẤT, CHÍNH XÁC TỪNG ĐƯỜNG CẮT

🚀 Cắt dầm H – Khoan lỗ – Đánh dấu – Cắt góc xiên – Vát mép trên cùng một hệ thống

Bạn đang mất quá nhiều thời gian để đo, lấy dấu, khoan, cắt và xử lý từng công đoạn trên dầm thép?

Bạn muốn giảm sự phụ thuộc vào lao động thủ công nhưng vẫn đảm bảo độ chính xác và năng suất cao?

Bạn cần một hệ thống có thể tiếp nhận trực tiếp dữ liệu 3D từ Tekla, SolidWorks và biến bản vẽ thành sản phẩm thực tế nhanh chóng?

👉 Máy cắt laser thép hình 5 trục VNTECH được phát triển chuyên dụng cho ngành kết cấu thép, mang đến khả năng gia công thép hình 3 chiều, tự động hóa nhiều công đoạn và tối ưu quy trình sản xuất.

🔥 Với công suất Laser 12–20KW

🔥 Tốc độ định vị tối đa 60 m/phút

🔥 Kích thước phôi tối đa 12.000 × 1.500 × 500 mm

🔥 Hệ thống 5 trục

🔥 Khả năng tích hợp dữ liệu Tekla – SolidWorks – CAD – STP – IGS

Đây không đơn thuần là một chiếc máy cắt laser.

Đây là một hệ thống gia công được thiết kế để đưa dây chuyền kết cấu thép tiến gần hơn tới sản xuất tự động hóa.

🏗️ MÁY CẮT LASER DẦM H – SINH RA CHO NGÀNH KẾT CẤU THÉP

Trong sản xuất kết cấu thép, dầm H, thép kênh, thép góc hay dầm T thường có những yêu cầu gia công phức tạp như lỗ, rãnh, khía, góc xiên, vát mép và các dạng liên kết khác nhau.

Việc thực hiện từng công đoạn bằng nhiều thiết bị riêng biệt không chỉ kéo dài thời gian sản xuất mà còn làm tăng số lần gá đặt, di chuyển phôi và phụ thuộc vào tay nghề người vận hành.

💡 Máy laser cắt thép hình VNTECH giải quyết bài toán này bằng công nghệ cắt 3 chiều 5 trục.

Hệ thống có khả năng gia công nhiều dạng thép hình như:

🔶 Dầm chữ H

🔷 Dầm chữ T

🔶 Thép kênh

🔷 Thép góc

🔶 Các dạng kết cấu thép có biên dạng phức tạp

Không chỉ cắt, máy còn có thể thực hiện khoan/đục lỗ, tạo rãnh, khía, khắc, đánh dấu, cắt góc xiên và vát thép hình trên cùng một hệ thống.

🔥 12–20KW – SỨC MẠNH LASER CHO SẢN XUẤT CÔNG NGHIỆP

Một trong những điểm đáng chú ý nhất của hệ thống là cấu hình nguồn Laser Fiber công suất 12–20KW.

Công suất cao kết hợp với hệ thống chuyển động tốc độ cao giúp máy đáp ứng yêu cầu gia công trong môi trường sản xuất kết cấu thép.

⚡ Công suất Laser: 12–20KW

⚡ Tốc độ định vị tối đa: 60 m/phút

⚡ Số trục: 5 trục

⚡ Kích thước phôi tối đa: 12.000 × 1.500 × 500 mm

⚡ Trọng lượng phôi tối đa: 10.000 kg

Với khả năng xử lý phôi thép hình kích thước lớn, máy hướng tới các doanh nghiệp có nhu cầu gia công kết cấu thép với sản lượng cao và yêu cầu tự động hóa.

🎯 CẮT 3D 5 TRỤC – XỬ LÝ NHỮNG BIÊN DẠNG PHỨC TẠP

Không phải mọi đường cắt trên dầm thép đều đơn giản.

Các vị trí liên kết, lỗ, rãnh, góc xiên hay biên dạng đặc biệt đòi hỏi đầu cắt phải thay đổi góc và hướng tiếp cận.

Đó chính là lúc công nghệ 5 trục 3 chiều phát huy lợi thế.

🔹 Cắt góc xiên

🔹 Cắt lỗ

🔹 Tạo rãnh

🔹 Tạo khía

🔹 Cắt và vát thép hình

🔹 Khắc và đánh dấu

🔹 Hỗ trợ nhiều dạng khớp khác nhau

🔹 Gia công nhiều mặt trên dầm H

Công nghệ liên kết 5 trục giúp đầu cắt linh hoạt hơn trong quá trình gia công, phù hợp với những kết cấu có yêu cầu hình học phức tạp.

🎯 ĐO – ĐỊNH TÂM – CẮT: KIỂM SOÁT PHÔI NGAY TỪ ĐẦU

Trong gia công thép hình, vật liệu thực tế có thể xuất hiện sai lệch hoặc biến dạng so với kích thước lý tưởng trên bản vẽ.

Máy được trang bị cảm biến phát hiện đường viền và thiết bị định tâm, hỗ trợ xác định vị trí, kích thước của dầm trước khi gia công.

🔸 Phát hiện đường viền: hỗ trợ nhận biết biên dạng thực tế của phôi

🔸 Đo kích thước: xác định kích thước dầm trước khi cắt

🔸 Định tâm vật liệu: hỗ trợ xử lý tình trạng biến dạng

🔸 Bù sai số: hỗ trợ điều chỉnh quá trình gia công

🔸 Định vị chính xác: hạn chế sai lệch trong quá trình cắt

Nhờ đó, quy trình gia công được kiểm soát tốt hơn và giảm sự phụ thuộc vào thao tác đo, lấy dấu thủ công.

💻 TỪ MÔ HÌNH 3D ĐẾN SẢN PHẨM – KẾT NỐI TRỰC TIẾP VỚI TEKLA, SOLIDWORKS

Một dây chuyền kết cấu thép hiện đại không chỉ cần máy móc mạnh mà còn cần kết nối tốt giữa thiết kế và sản xuất.

Máy cắt laser thép hình VNTECH hỗ trợ nhập trực tiếp dữ liệu từ:

💠 Tekla

💠 SolidWorks

💠 CAD

💠 STP

💠 IGS

💠 Các định dạng 3D công nghiệp khác

Người dùng có thể nhập mô hình, nhận dạng bản vẽ, lập trình, chuẩn bị quy trình và tạo mã G phục vụ gia công.

Đặc biệt, phần mềm cho phép vẽ hoặc chỉnh sửa trực tiếp quỹ đạo cắt trên thép hình, giúp người vận hành chủ động hơn trong quá trình chuẩn bị sản xuất.

🧠 WISNESTH – TỐI ƯU HÓA QUY TRÌNH LỒNG VÀ GIA CÔNG THÉP HÌNH

Phần mềm lồng thép WisNestH được tích hợp để hỗ trợ quy trình gia công dầm H và thép hình.

Hệ thống sở hữu cơ sở dữ liệu quy trình chuyên dụng cho chùm tia H, bao gồm các thông số liên quan đến góc R, rãnh, cánh, bản bụng và các quy trình cắt khác.

Người vận hành có thể:

⚙️ Nhập bản vẽ và xử lý bằng một cú nhấp chuột

⚙️ Nhập mô hình 3D

⚙️ Nhận dạng bản vẽ

⚙️ Lập trình hàng loạt

⚙️ Chuẩn bị quy trình gia công

⚙️ Tìm kiếm và định tâm vật liệu

⚙️ Tạo mô hình 3 chiều

⚙️ Tạo tệp mã G bằng một cú nhấp chuột

⚙️ Thiết lập đạo trình, bù cắt và điểm bắt đầu

⚙️ Thiết lập cạnh chung giữa các chi tiết

⚙️ Thiết lập mở rộng chi tiết

⚙️ Sắp xếp theo mặt, theo khoảng cách hoặc tùy chỉnh

⚙️ Lồng thủ công với chức năng lật, xoay, di chuyển và thêm chi tiết

⚙️ Hỗ trợ nhiều bộ phận, nhiều cấu hình và nhiều phương pháp lồng

🖥️ BECKHOFF – BỘ NÃO ĐIỀU KHIỂN HỆ THỐNG 3D

Máy sử dụng hệ thống CNC Beckhoff của Đức, hỗ trợ điều khiển quá trình gia công thép hình 3 chiều.

Hệ thống đảm nhiệm nhiều chức năng quan trọng:

🔹 Đo trực tuyến

🔹 Bù sai số

🔹 Cắt

🔹 Khoan

🔹 Đánh dấu

🔹 Cắt và vát thép hình chữ H

🔹 Điều khiển chuyển động nhiều trục

Kết hợp với cơ chế xoay ACU và giải pháp theo dõi trục U, hệ thống có khả năng xử lý linh hoạt các vị trí gia công khác nhau trên thép hình.

Thiết kế giàn/công-xôn không có mâm cặp giúp đơn giản hóa kết cấu máy và hướng tới tối ưu chi phí hệ thống.

🚀 TRẠM LÀM VIỆC KÉP – TỐI ƯU THỜI GIAN BỐC DỠ

Thời gian không chỉ mất ở quá trình cắt.

Trong sản xuất thực tế, bốc dỡ và căn chỉnh phôi cũng ảnh hưởng trực tiếp đến năng suất dây chuyền.

Máy được thiết kế với cấu trúc mở và trạm làm việc kép, hỗ trợ rút ngắn thời gian chuẩn bị và bốc dỡ vật liệu.

⚡ Căn chỉnh vật liệu tự động

⚡ Định vị nhanh

⚡ Tiết kiệm thời gian thiết lập

⚡ Tối ưu không gian làm việc

⚡ Thuận tiện cho dây chuyền sản xuất liên tục

🏭 MỘT MÁY – NHIỀU CÔNG ĐOẠN GIA CÔNG

Thay vì đưa một dầm thép qua nhiều thiết bị khác nhau, máy có thể tích hợp nhiều công đoạn trong cùng một quy trình:

CẮT → KHOAN/ĐỤC LỖ → KHẮC → ĐÁNH DẤU → TẠO RÃNH → CẮT GÓC XIÊN → VÁT

Điều này giúp giảm số lần gá đặt và di chuyển phôi giữa các công đoạn.

Máy cũng được trang bị công nghệ hỗ trợ cắt lỗ, hỗ trợ nhiều dạng khớp và cắt góc xiên, đáp ứng những yêu cầu ngày càng đa dạng của ngành kết cấu thép.

🕐 THIẾT KẾ CHO MÔI TRƯỜNG SẢN XUẤT CÔNG NGHIỆP

Kết cấu máy được thiết kế theo hướng ổn định, chắc chắn và an toàn, đáp ứng nhu cầu vận hành liên tục trong môi trường sản xuất.

Hệ thống hỗ trợ hoạt động 24 giờ, phù hợp với doanh nghiệp có yêu cầu sản xuất liên tục và khối lượng gia công lớn.

Theo cấu hình sản phẩm, hiệu suất xử lý có thể đạt gấp khoảng 5 lần so với lao động thủ công, tùy thuộc vào loại sản phẩm, quy trình và điều kiện gia công thực tế.

📐 THÔNG SỐ KỸ THUẬT MÁY CẮT LASER DẦM H

STT	Mô tả	Thông số
1	Phạm vi cắt thép H	Chiều cao < 500 mm; Chiều rộng < 1.500 mm; Chiều dài < 12.000 × 2 mm
2	Công suất Laser	12–20 KW
3	Hành trình trục X/Y/Z	28.000 / 2.500 / 920 mm
4	Độ chính xác định vị X/Y	±0,2 mm
5	Độ chính xác định vị lặp lại X/Y	±0,05 mm/m
6	Hành trình trục A/C	±90° / ±90°
7	Tốc độ định vị tối đa	60 m/phút
8	Độ chính xác cắt	≤0,5 mm
9	Kích thước bàn làm việc W×D×H	36.050 × 5.700 × 2.900 mm
10	Kết nối điện	Điện áp 380V; Công suất 100KVA/150KVA; Tần số 50/60Hz
11	Kích thước phôi tối đa W×D×H	12.000 × 1.500 × 500 mm
12	Trọng lượng máy không có Laser	15.500 kg
13	Trọng lượng phôi tối đa	10.000 kg – khách hàng tự làm hệ thống cấp phôi
14	Số trục	5

🔧 THIẾT BỊ CHÍNH CỦA MÁY LASER CẮT THÉP HÌNH

STT	Thiết bị	Thương hiệu	Quốc gia
1	Thân máy chính	ILM Laser	Trung Quốc
2	Tủ điều khiển	ILM Laser	Trung Quốc
3	Nguồn Fiber Laser	MAX-12.000W – Model MFSC 12.000W	Trung Quốc
4	Đầu cắt Laser	Raytools BS12K	Thụy Sỹ
5	Chiller làm mát	SA	Trung Quốc
6	Hệ thống điều khiển	Beckhoff	Đức
7	Động cơ Servo	Fuji	Nhật
8	Thanh răng	YYC	Đài Loan
9	Thanh trượt, con trượt	Hiwin	Đài Loan
10	Giảm tốc	Motovario	Ý
11	Van khí tỷ lệ – Oxy	SMC	Nhật
12	Van áp cao – Nitơ	SMC	Nhật
13	Thiết bị điện	Schneider	Pháp
14	Van điện từ	SMC	Nhật
15	Phần mềm điều khiển	Raytools	Thụy Sỹ
16	Hệ thống cảnh báo áp suất khí	—	Trung Quốc
17	Hệ thống bôi trơn tự động	—	Trung Quốc
18	Bộ kết nối WiFi	TP-Link	Trung Quốc
19	Hệ thống biến áp xung cho động cơ Servo	7.5KW	Trung Quốc

🌟 NHỮNG ĐIỂM TẠO NÊN GIÁ TRỊ CỦA MÁY CẮT LASER DẦM H VNTECH

💎 CÔNG NGHỆ 5 TRỤC 3D

Gia công linh hoạt các biên dạng và góc cắt phức tạp trên thép hình.

💎 LASER FIBER 12–20KW

Cấu hình công suất cao hướng tới nhu cầu sản xuất công nghiệp.

💎 TÍCH HỢP NHIỀU CÔNG ĐOẠN

Cắt, khoan/đục, khắc, đánh dấu, rãnh, góc xiên và vát trên cùng hệ thống.

💎 KẾT NỐI DỮ LIỆU 3D

Hỗ trợ Tekla, SolidWorks, CAD, STP, IGS và các định dạng 3D công nghiệp.

💎 ĐO VÀ ĐỊNH TÂM TỰ ĐỘNG

Hỗ trợ phát hiện đường viền, xác định vị trí phôi và xử lý biến dạng vật liệu.

💎 PHẦN MỀM WISNESTH

Tối ưu quá trình lập trình, lồng chi tiết và chuẩn bị dữ liệu gia công.

💎 HỆ ĐIỀU KHIỂN BECKHOFF

Nền tảng CNC phục vụ điều khiển quá trình gia công thép hình 3 chiều.

💎 TRẠM LÀM VIỆC KÉP

Hỗ trợ tối ưu thời gian bốc dỡ và chuẩn bị phôi.

🔥 ĐÂY KHÔNG CHỈ LÀ MÁY CẮT – ĐÂY LÀ BƯỚC TIẾN MỚI CHO DÂY CHUYỀN KẾT CẤU THÉP

Khi khối lượng sản xuất tăng, việc tiếp tục phụ thuộc vào nhiều công đoạn thủ công có thể khiến doanh nghiệp gặp khó khăn trong việc kiểm soát thời gian, nhân công, độ chính xác và tiến độ giao hàng.

Một hệ thống cắt laser thép hình 5 trục cho phép doanh nghiệp hướng tới một quy trình hiện đại hơn:

BẢN VẼ 3D

⬇️

LẬP TRÌNH TỰ ĐỘNG

⬇️

ĐỊNH TÂM & ĐO PHÔI

⬇️

CẮT 3D 5 TRỤC

⬇️

KHOAN – ĐÁNH DẤU – VÁT – CẮT GÓC

⬇️

THÀNH PHẨM SẴN SÀNG CHO CÔNG ĐOẠN LẮP RÁP

Đó chính là hướng đi mà máy cắt laser dầm H VNTECH hướng tới: biến dữ liệu thiết kế thành sản phẩm thực tế với quy trình gia công được tự động hóa và kiểm soát tốt hơn.

📞 ĐỪNG CHỈ ĐẦU TƯ MỘT CHIẾC MÁY – HÃY ĐẦU TƯ VÀO NĂNG LỰC SẢN XUẤT

Nếu doanh nghiệp của bạn đang gia công dầm H, thép kênh, thép góc, dầm T hoặc các kết cấu thép có yêu cầu cắt 3D, hãy trao đổi với VNTECH để được tư vấn cấu hình phù hợp.

🔥 GỬI NGAY KÍCH THƯỚC DẦM + VẬT LIỆU + SẢN LƯỢNG GIA CÔNG

📐 VNTECH sẽ dựa trên nhu cầu thực tế để tư vấn công suất Laser, cấu hình máy, giải pháp gia công và phương án tích hợp phần mềm phù hợp.

💬 ĐỪNG ĐỂ DÂY CHUYỀN CŨ GIỚI HẠN NĂNG SUẤT CỦA DOANH NGHIỆP.

🚀 LIÊN HỆ VNTECH NGAY HÔM NAY ĐỂ TƯ VẤN MÁY CẮT LASER DẦM H 5 TRỤC VÀ GIẢI PHÁP GIA CÔNG KẾT CẤU THÉP PHÙ HỢP VỚI XƯỞNG CỦA BẠN.
