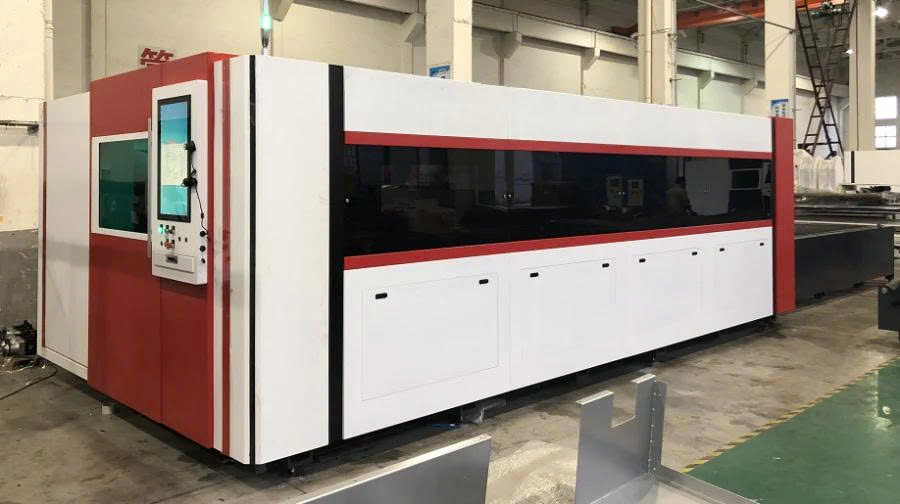

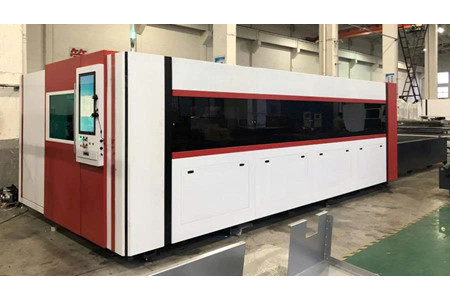

Máy Cắt Nhôm CNC 2 Bàn Chuyển Đổi (Máy Cắt Laser Nhôm Tấm)

MÁY CẮT NHÔM CNC 2 BÀN CHUYỂN ĐỔI – TĂNG TỐC SẢN XUẤT, RÚT NGẮN THỜI GIAN CHỜ

🚀 CẮT NHÔM TẤM TỐC ĐỘ CAO – 2 BÀN LUÂN PHIÊN – LASER FIBER 3.000W–12.000W

Nếu mỗi phút dừng máy đều làm giảm năng suất, tại sao phải để máy chờ trong khi công nhân đang nạp phôi?

Đây chính là bài toán mà máy cắt nhôm CNC 2 bàn chuyển đổi được thiết kế để giải quyết.

Thay vì một bàn cắt phải chờ hoàn thành toàn bộ chu kỳ rồi mới nạp phôi tiếp theo, hệ thống 2 bàn chuyển đổi luân phiên cho phép:

🔥 Một bàn đang cắt

🔥 Một bàn đồng thời được nạp hoặc dỡ vật liệu

🔥 Chu kỳ sản xuất được nối tiếp liên tục

🔥 Giảm thời gian chết giữa các lần cắt

🔥 Tăng hiệu suất sử dụng máy

Với tốc độ định vị đồng thời tối đa lên tới 160 m/phút, tốc độ tăng tốc 14 m/s² (1.5–4.0G) và độ chính xác theo cấu hình ±0,01–0,02 mm, đây là giải pháp hướng tới những doanh nghiệp gia công nhôm và kim loại tấm cần tốc độ cao, độ chính xác ổn định và năng suất liên tục.

🔥 2 BÀN CHUYỂN ĐỔI – KHÁC BIỆT NẰM Ở THỜI GIAN CHỜ

Trong sản xuất hàng loạt, tốc độ cắt chỉ là một phần của bài toán năng suất.

Nếu sau mỗi chu kỳ cắt, máy phải dừng để chờ công nhân lấy sản phẩm, đưa phôi mới lên bàn và căn chỉnh lại, một phần đáng kể thời gian sản xuất sẽ bị tiêu hao.

💡 Hệ thống 2 bàn chuyển đổi giúp thay đổi cách vận hành đó.

Khi bàn thứ nhất đang thực hiện quá trình cắt, bàn thứ hai có thể được đưa ra để nạp phôi hoặc dỡ sản phẩm.

Sau khi chu kỳ cắt kết thúc, hai bàn chuyển đổi vị trí để tiếp tục chu trình.

🔄 CẮT → CHUYỂN BÀN → NẠP/DỠ PHÔI → CẮT TIẾP

Nhờ đó, thời gian chờ giữa các chu kỳ được giảm xuống, đặc biệt phù hợp với các dây chuyền cần gia công số lượng lớn.

⚡ TỐC ĐỘ ĐỊNH VỊ 160 M/PHÚT – TĂNG TỐC 1.5–4.0G

Khi gia công các chi tiết nhỏ và nhiều biên dạng khác nhau, đầu cắt phải liên tục thay đổi vị trí.

Đây là lúc tốc độ chuyển động và khả năng tăng tốc của hệ thống trở nên đặc biệt quan trọng.

Máy sở hữu:

⚡ Tốc độ định vị đồng thời tối đa: 160 m/phút

⚡ Tốc độ di chuyển trục X: 140 m/phút

⚡ Tốc độ di chuyển trục Y: 140 m/phút

⚡ Tốc độ di chuyển trục Z: 45 m/phút

⚡ Gia tốc máy: 1.5G

⚡ Theo cấu hình: tốc độ tăng tốc có thể đạt 14 m/s², tương đương khoảng 1.5–4.0G

Khả năng tăng tốc nhanh giúp giảm thời gian di chuyển giữa các đường cắt, đặc biệt hữu ích khi gia công các chi tiết có mật độ đường cắt cao.

🎯 ĐỘ CHÍNH XÁC CAO – KIỂM SOÁT TỪNG ĐƯỜNG CẮT

Đối với nhôm tấm và các kim loại tấm mỏng, chất lượng đường cắt có ảnh hưởng trực tiếp đến công đoạn lắp ráp và hoàn thiện sản phẩm.

Hệ thống CNC kiểm soát chuyển động của đầu cắt theo chương trình được lập trình, giúp đảm bảo tính đồng đều giữa các chi tiết.

🔹 Sai số vị trí trục X: ±0,03 mm

🔹 Sai số vị trí trục Y: ±0,03 mm

🔹 Sai số vị trí trục Z: ±0,01 mm

🔹 Sai số vị trí lặp lại X: ±0,02 mm

🔹 Sai số vị trí lặp lại Y: ±0,02 mm

🔹 Sai số vị trí lặp lại Z: ±0,005 mm

Độ chính xác này giúp máy đáp ứng các yêu cầu gia công chi tiết với biên dạng phức tạp và kích thước khắt khe.

🔥 LASER FIBER 3.000W–12.000W – KHÔNG CHỈ CẮT NHÔM

Máy được thiết kế để sử dụng nguồn Fiber Laser, với các lựa chọn công suất từ:

💠 3.000W

💠 4.000W

💠 6.000W

💠 8.000W

💠 10.000W

💠 12.000W

Nguồn laser có thể lựa chọn từ các thương hiệu:

IPG | Raycus | MAX

Bước sóng Laser 1070 nm phù hợp cho quá trình gia công kim loại tấm.

Không chỉ nhôm, hệ thống còn có khả năng gia công nhiều vật liệu kim loại khác như thép carbon, inox, đồng vàng tùy theo công suất nguồn laser, độ dày vật liệu và điều kiện cắt thực tế.

🧲 CẮT NHÔM NHANH – XỬ LÝ ĐA DẠNG KIM LOẠI TẤM

Với cấu hình công suất phù hợp, máy có thể được sử dụng để gia công:

🔶 Nhôm tấm

🔷 Thép carbon

🔶 Inox

🔷 Đồng vàng

Khả năng cắt tham khảo theo từng cấu hình nguồn:

Vật liệu	3000W	4000W	6000W	8000W	12000W
Thép carbon	20 mm	22 mm	25 mm	25 mm	25 mm
Inox	8 mm	10 mm	16 mm	22 mm	25 mm
Nhôm	6 mm	8 mm	12 mm	12 mm	25 mm
Đồng vàng	6 mm	6 mm	8 mm	12 mm	12 mm

Khả năng cắt thực tế còn phụ thuộc vào loại vật liệu, chất lượng vật liệu, khí cắt, tốc độ cắt, tiêu điểm, cấu hình đầu cắt và điều kiện gia công.

🏗️ KHUNG MÁY CỨNG VỮNG – NỀN TẢNG CHO ĐỘ CHÍNH XÁC

Một hệ thống laser tốc độ cao muốn duy trì độ chính xác ổn định cần có nền tảng cơ khí đủ cứng vững.

Thân máy được hàn từ các tấm kết cấu, sau đó thực hiện ủ ram để khử ứng suất, hạn chế nguy cơ biến dạng nhiệt.

Tiếp theo, thân máy được gia công trên máy CNC khổ lớn, giúp nâng cao độ hoàn thiện và độ chính xác của kết cấu.

⚙️ Khung máy chắc chắn

⚙️ Khả năng chống rung tốt

⚙️ Giảm biến dạng sau gia công

⚙️ Nâng cao độ ổn định khi máy vận hành tốc độ cao

Đây là nền tảng quan trọng để toàn bộ hệ thống có thể khai thác hiệu quả khả năng tăng tốc và tốc độ định vị cao.

🔄 HỆ THỐNG 2 BÀN – TỐI ƯU DÒNG CHẢY SẢN XUẤT

Bàn máy là khu vực trực tiếp tiếp nhận vật liệu và sản phẩm sau gia công.

Thiết kế 2 bàn chuyển đổi giúp tối ưu hóa quy trình nạp và dỡ phôi.

Cấu trúc giàn dưới ổ đĩa kép kết hợp với hệ thống dẫn hướng tuyến tính và cặp giá đỡ nghiêng giúp phân bổ trạng thái ứng suất hợp lý hơn, hỗ trợ chuyển động ổn định.

Khi một bàn đang gia công, bàn còn lại có thể được chuẩn bị cho chu kỳ tiếp theo.

👉 Điều này đặc biệt phù hợp với doanh nghiệp gia công số lượng lớn, nơi thời gian nạp/dỡ phôi có thể ảnh hưởng đáng kể đến năng suất toàn dây chuyền.

🎯 ĐẦU CẮT LASER – TRÁI TIM CỦA QUÁ TRÌNH GIA CÔNG

Đầu cắt là bộ phận trực tiếp hội tụ tia Laser lên bề mặt vật liệu.

Tùy theo công suất máy, hệ thống có thể sử dụng:

🔸 Đầu cắt RayTools với công suất đầu ra lên đến 6KW

🔸 Đầu cắt Precitec HP dành cho cấu hình công suất lớn hơn 12KW

Đầu cắt kết hợp hệ thống thấu kính hội tụ, cảm biến và làm mát giúp duy trì quá trình cắt ổn định.

Hệ thống cũng được trang bị cảm biến định tính và đầu cắt áp suất cao, hỗ trợ kiểm soát quá trình gia công.

🧠 CNC THÔNG MINH – TỰ ĐỘNG HÓA QUÁ TRÌNH SẢN XUẤT

Hệ thống điều khiển CNC giúp máy thực hiện chuyển động theo chương trình được lập trình sẵn.

Người vận hành có thể thiết lập các thông số và đường cắt phù hợp với từng loại vật liệu, hình dạng và độ dày.

⚙️ Điều khiển chuyển động tự động

⚙️ Kiểm soát đường cắt chính xác

⚙️ Xử lý các biên dạng phức tạp

⚙️ Tạo sản phẩm đồng đều

⚙️ Giảm sai sót do thao tác thủ công

⚙️ Hỗ trợ kết nối mạng từ bên ngoài

🧩 NESTING TỰ ĐỘNG – TẬN DỤNG TỐI ĐA TỪNG TẤM VẬT LIỆU

Trong gia công nhôm tấm, vật liệu thường chiếm tỷ trọng lớn trong chi phí sản xuất.

Một phần mềm Nesting tốt không chỉ giúp sắp xếp chi tiết mà còn góp phần giảm phần vật liệu dư thừa.

Phần mềm sắp chữ tự động chuyên nghiệp của máy hỗ trợ:

💠 Tự động bố trí chi tiết

💠 Tối ưu hóa việc sử dụng tấm

💠 Quản lý dữ liệu quy trình

💠 Thu thập và thống kê dữ liệu

💠 Hỗ trợ nâng cao hiệu quả cắt

Theo thông tin cấu hình sản phẩm, khả năng sử dụng tấm có thể được cải thiện khoảng 1–5%, trong khi năng suất cắt có thể tăng khoảng 10–30%, tùy theo sản phẩm và điều kiện gia công thực tế.

Giao diện tích hợp trực quan giúp người vận hành dễ tiếp cận và sử dụng.

🌬️ HỆ THỐNG KHÍ – LÀM MÁT – HÚT KHÓI ĐƯỢC TÍNH TOÁN CHO SẢN XUẤT

Để quá trình cắt Laser ổn định, không chỉ nguồn Laser và đầu cắt quan trọng mà hệ thống khí, làm mát và xử lý khói cũng đóng vai trò thiết yếu.

Máy được trang bị các giải pháp:

🔹 Hệ thống trao đổi khí áp suất cao đến thấp

🔹 Cảm biến định tính

🔹 Đầu cắt áp suất cao

🔹 Hệ thống làm mát nguồn Laser và đầu cắt

🔹 Hệ thống hút khói tùy theo model

🔹 Hệ thống cảnh báo và kiểm soát trong quá trình vận hành

Các hệ thống này hỗ trợ duy trì điều kiện làm việc phù hợp cho nguồn Laser và khu vực gia công.

🛡️ CABIN BẢO VỆ – HƯỚNG TỚI MÔI TRƯỜNG LÀM VIỆC AN TOÀN

Máy được thiết kế bao bọc hoàn toàn và có cabin bảo vệ, giúp hạn chế sự tiếp xúc trực tiếp của người vận hành với khu vực gia công Laser.

Cấp độ bảo vệ của hệ thống đạt IP54 theo cấu hình được cung cấp.

Thiết kế này kết hợp với khả năng vận hành tự động giúp xây dựng môi trường làm việc phù hợp hơn cho dây chuyền sản xuất công nghiệp.

🤖 CAST ALUMINUM BEAM – TỐI ƯU KHẢ NĂNG TĂNG TỐC

Máy sử dụng chùm nhôm đúc Cast Aluminum Beam với ưu điểm về trọng lượng và khả năng đáp ứng chuyển động động học.

Kết cấu nhẹ giúp:

⚡ Giảm quán tính chuyển động

⚡ Hỗ trợ tăng tốc nhanh

⚡ Cải thiện phản ứng động

⚡ Hỗ trợ nâng cao hiệu quả cắt tổng thể

Đặc biệt khi kết hợp với hệ thống truyền động tốc độ cao, kết cấu dầm nhôm đúc giúp máy phù hợp với những ứng dụng cần chuyển động nhanh và liên tục.

⚙️ HỆ THỐNG DẪN HƯỚNG & TRUYỀN ĐỘNG – CHUYỂN ĐỘNG ỔN ĐỊNH

Máy sử dụng hệ thống truyền dẫn và dẫn hướng nhằm đảm bảo đầu cắt di chuyển chính xác theo các trục X, Y, Z.

Cấu hình được cung cấp bao gồm:

🔧 Ray dẫn hướng tuyến tính THK

🔧 Giá bánh răng mài YYC

🔧 Bộ giảm tốc chính xác đầu ra mặt bích SHIMPO

🔧 Động cơ Servo

Các thành phần này phối hợp để đảm bảo khả năng truyền động ổn định và duy trì độ chính xác trong quá trình vận hành.

📊 THÔNG SỐ KỸ THUẬT MÁY CẮT LASER NHÔM CNC 2 BÀN CHUYỂN ĐỔI

Hạng mục	DS 3015	DS 4020	DS 6020	DS 8025
Khổ cắt tối đa (mm)	3000×1500	4000×1500	4000×2000	6000×2000
Độ cao làm việc Z (mm)	90	90	90	90
Hành trình X Axis (mm)	3050	4050	6050	8050
Hành trình Y Axis (mm)	1550	2050	2050	2550
Hành trình Z Axis (mm)	250	250	250	250
Sai số vị trí X (mm)	±0,03	±0,03	±0,03	±0,03
Sai số vị trí Y (mm)	±0,03	±0,03	±0,03	±0,03
Sai số vị trí Z (mm)	±0,01	±0,01	±0,01	±0,01
Sai số vị trí lặp lại X (mm)	±0,02	±0,02	±0,02	±0,02
Sai số vị trí lặp lại Y (mm)	±0,02	±0,02	±0,02	±0,02
Sai số vị trí lặp lại Z (mm)	±0,005	±0,005	±0,005	±0,005
Tốc độ di chuyển X (m/phút)	140	140	140	140
Tốc độ di chuyển Y (m/phút)	140	140	140	140
Tốc độ di chuyển Z (m/phút)	45	45	45	45
Gia tốc máy (G)	1,5	1,5	1,5	1,5
Công suất nguồn Laser (W)	3000/4000/6000/8000/10000/12000	3000/4000/6000/8000/10000/12000	3000/4000/6000/8000/10000/12000	3000/4000/6000/8000/10000/12000
Công suất nguồn điện (kWh)	20–40	20–40	20–40	20–40
Cấp độ bảo vệ	IP54	IP54	IP54	IP54
Khối lượng máy (T)	10,35	12,45	16,25	20,15
Kích thước máy L×W×H (mm)	8000×2900×2100	8000×2900×2100	14700×3400×2100	18700×3400×2100

📋 THÔNG SỐ NGUỒN LASER

Thông số	3000W	4000W	6000W	8000W	12000W
Công suất Laser (kW)	3	4	6	8	12
Công suất điện (kW)	12	16	22	26	36
Bước sóng (nm)	1070	1070	1070	1070	1070

🏆 6 LỢI THẾ ĐÁNG CHÚ Ý KHI ĐẦU TƯ MÁY CẮT NHÔM CNC 2 BÀN

🚀 01. TĂNG NĂNG SUẤT

Hai bàn cắt luân phiên giúp giảm thời gian chờ giữa các chu kỳ và hỗ trợ duy trì dòng sản xuất liên tục.

⚡ 02. TỐC ĐỘ CAO

Tốc độ định vị đồng thời tối đa 160 m/phút, kết hợp khả năng tăng tốc nhanh, phù hợp với sản xuất có tần suất cắt lớn.

🎯 03. ĐỘ CHÍNH XÁC CAO

Hệ thống CNC và cơ cấu truyền động chính xác giúp kiểm soát đường cắt và độ đồng đều của sản phẩm.

💰 04. TỐI ƯU CHI PHÍ

Tăng năng suất, giảm thời gian chờ, giảm thao tác thủ công và hỗ trợ tiết kiệm vật liệu thông qua Nesting.

🔄 05. LINH HOẠT

Có thể lập trình để cắt nhiều hình dạng, kích thước và xử lý nhiều loại kim loại tấm.

🛡️ 06. AN TOÀN HƠN

Thiết kế cabin bao bọc giúp hạn chế sự tiếp xúc trực tiếp của người vận hành với khu vực Laser trong quá trình gia công.

💡 AI NÊN ĐẦU TƯ MÁY CẮT LASER NHÔM 2 BÀN?

Đây là dòng máy phù hợp để doanh nghiệp cân nhắc khi có nhu cầu:

🏭 Gia công nhôm tấm số lượng lớn

🏭 Sản xuất chi tiết kim loại tấm

🏭 Gia công cơ khí chính xác

🏭 Sản xuất thiết bị công nghiệp

🏭 Gia công nội thất và trang trí kim loại

🏭 Sản xuất các chi tiết có biên dạng phức tạp

🏭 Xây dựng dây chuyền sản xuất tự động hóa

🏭 Tối ưu hóa thời gian nạp và dỡ phôi

🔥 MÁY CẮT NHÔM 2 BÀN – ĐẦU TƯ CHO NĂNG SUẤT, KHÔNG CHỈ ĐẦU TƯ CHO THIẾT BỊ

Điểm tạo nên sự khác biệt của máy không nằm ở một thông số đơn lẻ.

Đó là sự kết hợp giữa:

2 BÀN CHUYỂN ĐỔI

LASER FIBER 3.000–12.000W

TỐC ĐỘ ĐỊNH VỊ 160 M/PHÚT

GIA TỐC CAO

CNC CHÍNH XÁC

NESTING TỰ ĐỘNG

CABIN BẢO VỆ

HỆ THỐNG TRUYỀN ĐỘNG CHÍNH XÁC

Tất cả tạo thành một hệ thống hướng tới mục tiêu quan trọng nhất:

GIẢM THỜI GIAN CHỜ – TĂNG KHẢ NĂNG SẢN XUẤT – KIỂM SOÁT CHẤT LƯỢNG – TỐI ƯU CHI PHÍ.

📞 ĐỪNG CHỈ HỎI “MÁY GIÁ BAO NHIÊU?” – HÃY TÍNH XEM MÁY CÓ THỂ TẠO RA BAO NHIÊU GIÁ TRỊ CHO XƯỞNG CỦA BẠN

Nếu doanh nghiệp đang gia công nhôm tấm, inox, thép carbon hoặc các kim loại tấm khác, hãy gửi ngay:

📐 Kích thước tấm cần cắt

⚙️ Loại vật liệu

📏 Độ dày vật liệu

📦 Sản lượng cần gia công mỗi ngày/tháng

🔥 Công suất Laser mong muốn

VNTECH có thể dựa trên nhu cầu thực tế để tư vấn model DS 3015, DS 4020, DS 6020 hoặc DS 8025, lựa chọn công suất Laser 3KW–12KW và cấu hình phù hợp với quy mô sản xuất.

🚀 MUỐN TĂNG TỐC DÂY CHUYỀN GIA CÔNG NHÔM?

GỬI NGAY THÔNG SỐ VẬT LIỆU VÀ SẢN LƯỢNG CỦA BẠN CHO CHÚNG TÔI ĐỂ ĐƯỢC TƯ VẤN CẤU HÌNH MÁY PHÙ HỢP.

Đừng để máy phải chờ. Hãy để hai bàn chuyển đổi làm việc liên tục và biến từng phút sản xuất thành năng suất thực tế.
