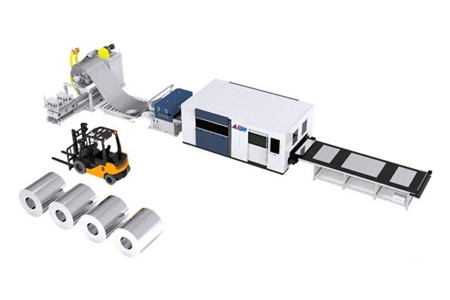

DÂY CHUYỀN CẤP PHÔI CHO MÁY CẮT LASER ILM

XẢ CUỘN – NẮN PHẲNG – CẮT LASER – XẢ PHÔI TRÊN MỘT DÂY CHUYỀN TỰ ĐỘNG

Dây chuyền cấp phôi cho máy cắt laser ILM là giải pháp tự động hóa quy trình gia công kim loại tấm, tích hợp liên tục các công đoạn xả cuộn, cấp liệu, cắt laser và xả phôi.

Thay vì phải đưa từng tấm kim loại lên bàn cắt bằng phương pháp thủ công, hệ thống cho phép sử dụng vật liệu dạng cuộn, tự động đưa vật liệu qua công đoạn nắn phẳng, cấp phôi chính xác vào khu vực cắt và tiếp tục đưa thành phẩm ra khỏi dây chuyền.

4 chức năng chính: Xả cuộn – Cấp liệu – Cắt – Xả phôi
Công nghệ: Fiber Laser
Độ rộng cuộn: khoảng 600–1500 mm tùy model
Độ dày cuộn: 0.5–3.0 mm tùy vật liệu và công suất laser
Tốc độ cắt: lên đến 140 m/phút theo cấu hình và điều kiện gia công
Độ chính xác định vị: ±0.03 mm
Độ lặp lại: ±0.02 mm

---

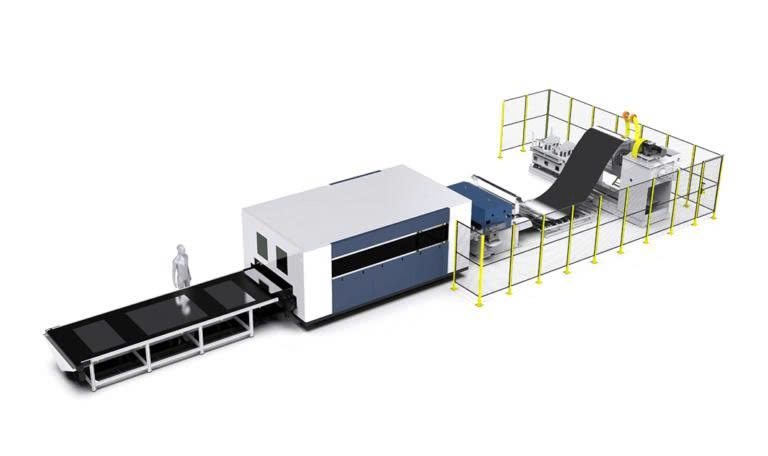

TỪ CUỘN KIM LOẠI ĐẾN CHI TIẾT HOÀN THIỆN – TỰ ĐỘNG HÓA LIÊN TỤC

Điểm khác biệt của dây chuyền ILM nằm ở khả năng kết nối nhiều công đoạn thành một quy trình liên tục.

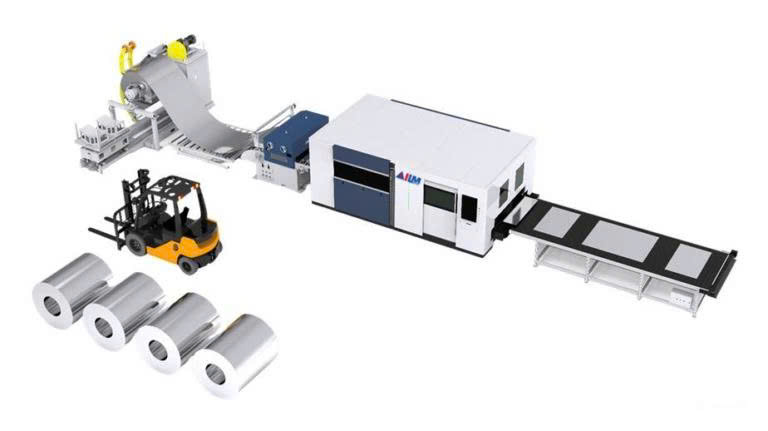

Cuộn vật liệu được đưa lên hệ thống xả cuộn → vật liệu được nắn phẳng → cấp liệu → đưa vào máy cắt laser → cắt theo chương trình → chuyển sản phẩm ra khu vực phân loại.

🔄 Cuộn thép → Nâng hạ → Xả cuộn → Nắn phẳng → Cấp phôi → Cắt laser → Băng tải phân loại

Theo tài liệu sản phẩm, việc tự động hóa chu trình này giúp giảm thao tác bốc xếp thủ công, hạn chế thời gian chờ giữa các mẻ cắt và hỗ trợ nâng cao hiệu suất sử dụng vật liệu.

---

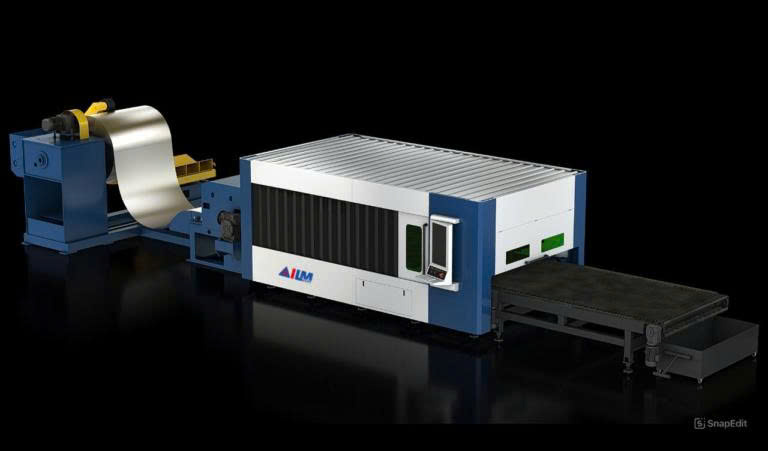

CẮT LASER TRỰC TIẾP TỪ CUỘN – TỐI ƯU HÓA VẬT LIỆU

📦 Với vật liệu dạng cuộn, dây chuyền có thể cấp phôi liên tục thay vì phải chia vật liệu thành từng tấm tiêu chuẩn trước khi cắt.

Điều này đặc biệt phù hợp với những sản phẩm cần các đoạn phôi dài hoặc cần sản xuất lặp lại với số lượng lớn.

🎯 Tối ưu hóa việc sử dụng vật liệu.

📏 Cho phép cắt theo chiều dài tùy biến.

🔄 Hỗ trợ quá trình gia công liên tục từ cuộn.

♻️ Giảm lượng vật liệu thừa phát sinh từ việc chia tấm trong một số quy trình gia công.

Tài liệu nguồn cũng nêu khả năng giảm chi phí gia công và nhân công nhờ hạn chế thời gian xếp dỡ và cho phép gia công hàng loạt liên tục từ cuộn.

---

HỆ THỐNG AI – GIÁM SÁT VÀ ĐIỀU CHỈNH THEO DỮ LIỆU

🤖 Dây chuyền ILM được giới thiệu với hệ thống điều khiển thông minh có khả năng theo dõi các thông số của cuộn nguyên liệu như kích thước, độ dày, độ cong theo thời gian thực.

Dựa trên kế hoạch gia công, hệ thống có thể điều chỉnh tốc độ cấp liệu và đường cắt nhằm phối hợp các công đoạn trong dây chuyền.

Việc đưa khả năng giám sát và điều chỉnh tự động vào quy trình giúp giảm sự phụ thuộc vào thao tác thủ công và tạo điều kiện thuận lợi hơn cho quá trình sản xuất liên tục.

---

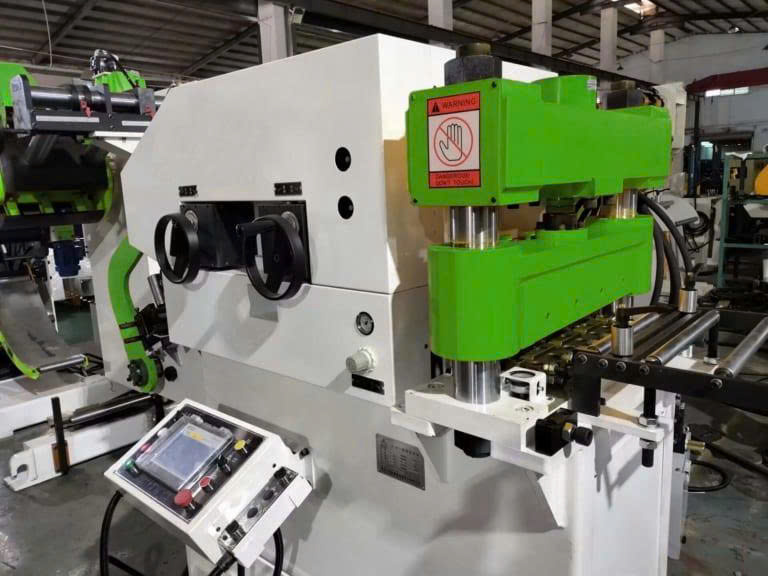

NẮN PHẲNG TRƯỚC KHI CẮT – BƯỚC QUAN TRỌNG ĐỂ ỔN ĐỊNH PHÔI

📐 Sau khi xả khỏi cuộn, vật liệu được đưa qua hệ thống làm phẳng trước khi đến khu vực cắt laser.

Theo cấu hình được mô tả, dây chuyền có thể sử dụng máy làm phẳng 9 trục × 4 tầng hoặc 11 trục × 4 tầng.

⚙️ Con lăn ép được điều chỉnh để phù hợp với vật liệu.

⚡ Động cơ Servo điều khiển tốc độ quay của con lăn.

🔩 Con lăn được xử lý nhiệt, mạ crom cứng và mài tinh.

🎯 Tài liệu công bố khả năng làm phẳng với độ chính xác đến khoảng 0.01 mm theo cấu hình.

Công đoạn này giúp vật liệu đạt trạng thái phẳng hơn trước khi đi vào khu vực cắt, hỗ trợ quá trình định vị và cắt laser ổn định.

---

CÔNG NGHỆ FIBER LASER – CẮT NHANH, ĐƯỜNG CẮT SẮC NÉT

🔥 Hệ thống cắt sử dụng công nghệ laser sợi quang Fiber Laser, với nhiều lựa chọn công suất tùy theo cấu hình.

Nguồn tài liệu đưa ra dải công suất từ 1 kW đến 12 kW cho hệ thống laser; phần giải pháp cắt được mô tả với cấu hình 3000–6000 W.

🎯 Đầu cắt laser tự động lấy nét.

💧 Chiller làm mát bằng nước.

🔬 Bước sóng laser: 1070 nm.

⚡ Nguồn laser có thể lựa chọn IPG, Raycus hoặc MAX Photonics.

Cấu hình cụ thể cần được lựa chọn theo loại vật liệu, độ dày, tốc độ cắt và yêu cầu sản xuất thực tế.

---

ĐỘNG CƠ SERVO + TRUYỀN ĐỘNG CHÍNH XÁC

⚙️ Hệ thống truyền động sử dụng các thành phần được lựa chọn nhằm đảm bảo độ cứng và độ ổn định khi dây chuyền vận hành liên tục.

🔩 Hộp giảm tốc: Techmech.

⚙️ Thanh răng và bánh răng: YYC.

📐 Thanh dẫn hướng tuyến tính: Rexroth.

⚡ Động cơ Servo: hỗ trợ phản hồi nhanh và điều khiển chuyển động chính xác.

🖥️ Điều khiển: FSCUT Bus kết hợp công nghệ cắt laser, cơ khí và CNC.

Sự phối hợp giữa các thành phần này tạo thành hệ thống truyền động phục vụ quá trình cấp liệu và cắt laser liên tục.

---

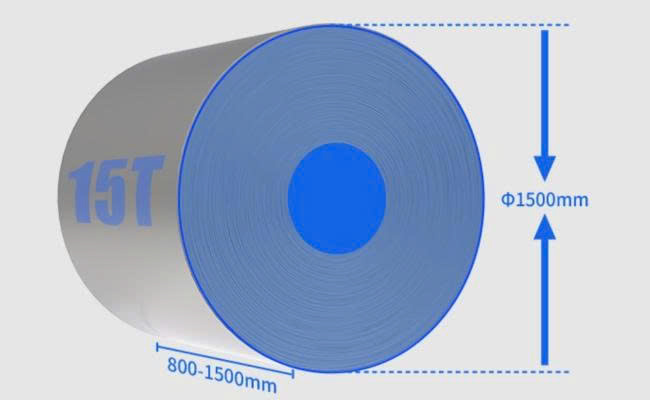

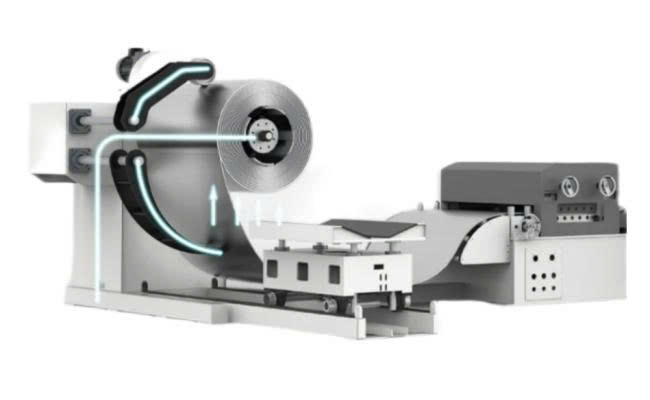

GIÁ ĐỠ CUỘN HẠNG NẶNG – SẴN SÀNG CHO CUỘN VẬT LIỆU LỚN

🏗️ Giá đỡ cuộn được thiết kế dạng tay đòn, hướng đến khả năng chịu tải cao và vận hành ổn định.

Cấu hình có xử lý ủ giảm ứng suất, kết hợp điều khiển biến tần để hỗ trợ quá trình xả vật liệu ổn định.

⚙️ Hệ thống mở rộng thủy lực giúp điều chỉnh và giữ cuộn vật liệu trong quá trình vận hành.

Theo thông số nguồn, hệ thống có thể cấu hình cho cuộn 8T, 10T hoặc 15T tùy model.

---

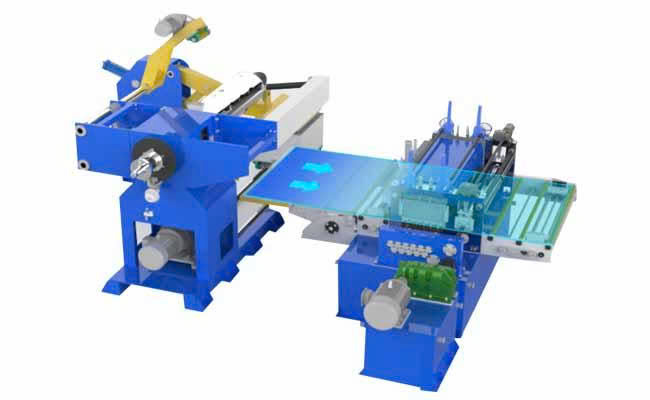

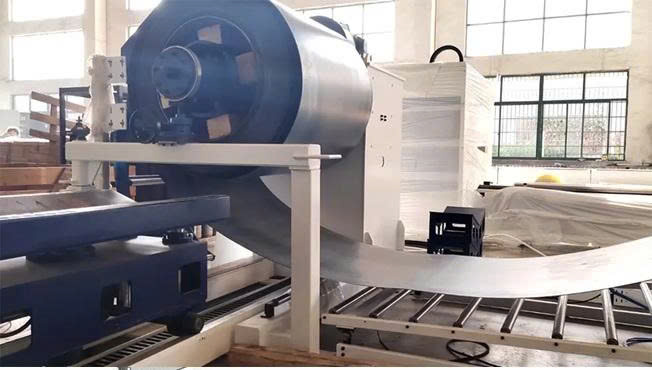

XẢ CUỘN TỰ ĐỘNG – CẤP LIỆU LIÊN TỤC

🔄 Thiết bị xả cuộn đảm nhiệm việc đưa vật liệu từ cuộn vào hệ thống nắn phẳng và cấp liệu.

Thiết kế hướng đến việc tăng hiệu suất cấp liệu trong từng chu kỳ, đồng thời hỗ trợ xử lý những cuộn vật liệu có khối lượng lớn.

Đây là công đoạn mở đầu của toàn bộ dây chuyền, vì vậy khả năng xả cuộn ổn định có ảnh hưởng trực tiếp đến sự liên tục của các bước phía sau.

---

HỆ THỐNG TRỤC ĐỠ – DUY TRÌ ĐƯỜNG ĐI CỦA VẬT LIỆU

📏 Đối với vật liệu có chiều rộng lớn hoặc yêu cầu gia công đặc thù, hệ thống có thể bố trí từ 1 đến 7 hàng trục đỡ tùy theo chiều rộng vật liệu.

Các trục đỡ hỗ trợ vật liệu trong quá trình di chuyển trước khi đi vào khu vực bàn cắt laser.

Nhờ đó, phôi được hỗ trợ xuyên suốt quá trình từ sau công đoạn nắn phẳng đến khu vực cắt.

---

ĐIỀU KHIỂN CNC + HMI – GIÁM SÁT TRỰC QUAN

🖥️ Dây chuyền sử dụng hệ thống CNC kết hợp phần mềm tối ưu lồng ghép, cùng màn hình HMI cảm ứng để người vận hành theo dõi quá trình sản xuất.

Hệ thống có thể giám sát các thông số vận hành theo thời gian thực và hỗ trợ nhập, chỉnh sửa dữ liệu gia công.

🎯 Điều khiển tập trung.

📊 Theo dõi trạng thái vận hành.

⚙️ Hỗ trợ tối ưu đường cắt.

🖥️ Giao diện trực quan cho người vận hành.

---

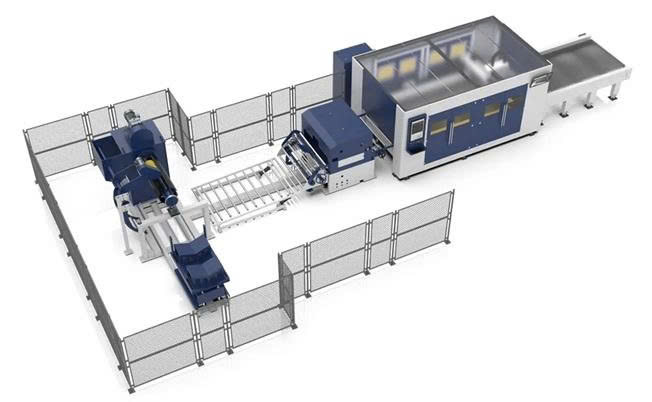

HỆ THỐNG AN TOÀN – KIỂM SOÁT KHU VỰC CẮT

🛡️ Khu vực cắt được thiết kế với các giải pháp bảo vệ nhằm hạn chế người vận hành tiếp xúc trực tiếp với vùng gia công.

Theo cấu hình nguồn, hệ thống bao gồm:

🔒 Vùng cắt được bao kín.

💨 Hệ thống hút khói bụi.

🛑 Nút dừng khẩn cấp.

Các giải pháp này góp phần tạo môi trường làm việc an toàn và sạch hơn trong quá trình cắt laser công nghiệp.

---

CẤU HÌNH DÂY CHUYỀN CẮT LASER XẢ CUỘN ILM

Hạng mục	Cấu hình/Thông số
Loại máy	Hệ thống cắt laser sợi quang xả cuộn
Vật liệu	Thép không gỉ, thép carbon, nhôm, đồng và kim loại dạng cuộn
Chiều rộng cuộn	Khoảng 600–1500 mm tùy model
Độ dày cuộn	0.5–3.0 mm tùy vật liệu và công suất
Khối lượng cuộn tối đa	Lên đến 20.000 kg
Hệ thống nạp liệu	Tự động xả cuộn, làm phẳng và cắt
Công suất laser	1–12 kW tùy cấu hình
Nguồn laser	IPG, Raycus, MAX Photonics
Bước sóng	1070 nm
Đầu cắt	Tự động lấy nét
Làm mát	Chiller nước
Điều khiển	CNC + HMI
Truyền động	Servo + thanh trượt tuyến tính
Điều khiển laser/CNC	FSCUT Bus
Hộp giảm tốc	Techmech
Thanh răng & bánh răng	YYC
Thanh dẫn hướng	Rexroth
Cuộn vật liệu	8T / 10T / 15T tùy cấu hình

---

THÔNG SỐ BỘ TẢI CUỘN PHÔI ILM

Hạng mục	ILM 1502FC	ILM 1503FC
Cuộn thép carbon	0.5–2 mm	0.5–3 mm
Cuộn mạ kẽm	0.5–2 mm	0.5–3 mm
Cuộn Inox	0.5–1.5 mm	0.5–3 mm
Cuộn thép cán nóng	—	—
Công suất nguồn laser	1000–6000 W	1000–6000 W
Độ rộng cuộn	800–1500 mm	800–1500 mm
Khối lượng cuộn	8T / 10T / 15T	8T / 10T / 15T

---

CẤU TẠO DÂY CHUYỀN CẤP PHÔI MÁY CẮT LASER ILM

01. HỆ THỐNG CẮT LASER

🔥 Hệ thống cắt sử dụng Fiber Laser với các lựa chọn công suất từ 1 kW đến 12 kW.

Nguồn laser có thể lựa chọn IPG, Raycus hoặc MAX Photonics. Đầu cắt tự động lấy nét kết hợp với chiller làm mát bằng nước để phục vụ quá trình cắt liên tục.

---

02. HỆ THỐNG ĐIỀU KHIỂN VÀ TỰ ĐỘNG HÓA

🖥️ Hệ thống CNC kết hợp phần mềm tối ưu lồng ghép và giao diện HMI cảm ứng.

Hệ thống truyền động sử dụng Servo và thanh trượt tuyến tính chính xác, đồng thời tích hợp vùng cắt bảo vệ, hút khói và nút dừng khẩn cấp.

---

03. CÁC TÍNH NĂNG BỔ SUNG

⚙️ Tùy cấu hình, dây chuyền có thể tích hợp:

🔧 Hệ thống cắt rãnh và xếp chồng tự động.

✂️ Hệ thống cắt mép vật liệu.

♻️ Hệ thống xử lý phế liệu.

⚡ Các giải pháp vận hành tiết kiệm năng lượng.

---

04. HỆ THỐNG TRUYỀN ĐỘNG

⚙️ Cụm truyền động gồm hộp giảm tốc Techmech, thanh răng và bánh răng YYC, thanh dẫn hướng tuyến tính Rexroth cùng các cơ cấu truyền động khác.

Sự kết hợp này hướng đến độ cứng, độ chính xác và sự ổn định khi dây chuyền vận hành trong thời gian dài.

---

05. GIÁ ĐỠ CUỘN

🏗️ Giá đỡ vật liệu dạng tay đòn được thiết kế để chịu tải cao.

Kết cấu được xử lý ủ giảm ứng suất, kết hợp biến tần và hệ thống mở rộng thủy lực nhằm hỗ trợ xả cuộn ổn định.

---

06. THIẾT BỊ XẢ CUỘN

🔄 Thiết bị xả cuộn đưa vật liệu vào dây chuyền theo từng chu kỳ cấp liệu.

Theo tài liệu, thiết bị có thể xử lý cuộn 8T, 10T hoặc 15T tùy cấu hình, phù hợp với các dây chuyền có yêu cầu cấp liệu từ cuộn vật liệu lớn.

---

07. MÁY LÀM PHẲNG NGUYÊN LIỆU

📐 Máy làm phẳng sử dụng con lăn ép có thể điều chỉnh, kết hợp động cơ Servo để kiểm soát tốc độ quay.

Con lăn được xử lý nhiệt, mạ crom cứng và mài tinh nhằm tăng khả năng chống mài mòn. Dây chuyền có thể sử dụng cấu hình 9 trục × 4 tầng hoặc 11 trục × 4 tầng tùy yêu cầu.

---

08. HỆ THỐNG TRỤC ĐỠ

📏 Hệ thống trục đỡ hỗ trợ vật liệu có chiều rộng lớn hoặc yêu cầu gia công đặc thù.

Số lượng có thể từ 1 đến 7 hàng trục đỡ, tùy thuộc vào chiều rộng vật liệu trước khi đưa vào hệ thống bàn cắt laser.

---

ĐẶC ĐIỂM KỸ THUẬT CỦA GIẢI PHÁP ILM

🏗️ Khung máy dạng hộp hàn: kết cấu chịu lực cao, hướng đến độ cứng và độ ổn định trong quá trình vận hành.

⚡ Dầm ngang nhôm đúc nguyên khối: nhẹ, cứng, quán tính thấp, phản hồi nhanh; tài liệu công bố khả năng tăng tốc đến 1.6G và tốc độ di chuyển đến 140 m/phút theo cấu hình.

💨 Hút khói bụi độc lập: hỗ trợ duy trì môi trường làm việc sạch hơn.

🔄 Tự động nạp vật liệu: giảm thao tác cấp phôi thủ công và hỗ trợ quy trình sản xuất liên tục.

🎯 Độ chính xác gia công: tài liệu nêu khả năng duy trì trong khoảng ±0.05 mm theo cấu hình.

---

VẬT LIỆU CÓ THỂ GIA CÔNG

Dây chuyền được giới thiệu cho nhiều loại vật liệu dạng cuộn:

🔩 Thép carbon: 0.5–10 mm.

🔧 Thép không gỉ: 0.5–4 mm.

⚙️ Nhôm và hợp kim nhôm.

🏗️ Tấm mạ kẽm, tấm điện phân.

🔩 Thép silic.

⚙️ Hợp kim titan.

📐 Tấm nhôm kẽm và các vật liệu tương tự.

Tuy nhiên, độ dày thực tế cần được lựa chọn theo công suất laser, vật liệu, chiều rộng cuộn và cấu hình dây chuyền.

---

THÔNG SỐ KỸ THUẬT HỆ THỐNG CẮT LASER

Hạng mục	Thông số
Công suất laser	3000–6000 W
Công nghệ	Fiber Laser
Hiệu suất chuyển đổi quang điện	Khoảng 30% theo tài liệu
Tiêu thụ điện so với CO₂	20–30% theo tài liệu
Truyền dẫn	Sợi quang
Đường quang	Không sử dụng hệ thống thấu kính phản xạ theo mô tả
Tốc độ cắt tối đa	Lên đến 140 m/phút tùy vật liệu/công suất
Độ chính xác định vị	±0.03 mm
Độ lặp lại	±0.02 mm
Chiều dài cắt	Cắt liên tục từ cuộn

---

NHỮNG NGÀNH NÀO NÊN SỬ DỤNG DÂY CHUYỀN ILM?

01. SẢN XUẤT ỐNG GIÓ – HVAC

🏭 Gia công ống gió vuông, côn, cút và các phụ kiện tiêu âm.

📏 Đặc biệt phù hợp với sản phẩm cần các đoạn phôi dài, giúp hạn chế việc phải chia vật liệu thành nhiều tấm tiêu chuẩn.

---

02. TỦ ĐIỆN – MÁNG CÁP – THANG CÁP

⚡ Cắt thanh sườn máng cáp, nắp máng, vách ngăn và các chi tiết có chiều dài từ 2–4 m trở lên.

Dây chuyền xả cuộn giúp khai thác khả năng cắt theo chiều dài tùy biến của vật liệu.

---

03. Ô TÔ VÀ PHỤ TÙNG XE MÁY

🚗 Có thể ứng dụng để gia công các chi tiết dạng tấm như tấm định hình khung xe, tấm chắn bùn, vỏ tiêu âm, giá đỡ và mặt bích theo nhu cầu sản xuất.

---

04. THIẾT BỊ NHÀ BẾP – ĐỒ GIA DỤNG INOX

🍳 Phù hợp với các sản phẩm như mặt bếp, vách chậu rửa, khay nướng, vỏ lò vi sóng, vỏ tủ lạnh và các chi tiết kim loại tấm tương tự.

---

05. TẤM LỢP – MÁNG XỐI – NHÀ XƯỞNG TIỀN CHẾ

🏗️ Có thể ứng dụng để gia công bản mã dài, phụ kiện úp nóc, diềm mái, máng thoát nước và các chi tiết kim loại dài khác.

---

DÂY CHUYỀN ILM – BIẾN CUỘN KIM LOẠI THÀNH QUY TRÌNH CẮT TỰ ĐỘNG

Điểm cốt lõi của dây chuyền cấp phôi máy cắt laser ILM không nằm ở riêng chiếc máy laser, mà ở khả năng liên kết toàn bộ chuỗi sản xuất từ cuộn nguyên liệu đến sản phẩm sau cắt.

🔄 Xả cuộn → Nắn phẳng → Cấp liệu → Cắt laser → Xả phôi

Khi được cấu hình đúng theo loại vật liệu, chiều rộng cuộn, độ dày, khối lượng cuộn và công suất laser, hệ thống có thể trở thành giải pháp phù hợp cho những dây chuyền cần gia công liên tục, giảm thao tác thủ công và tối ưu hóa vật liệu.
