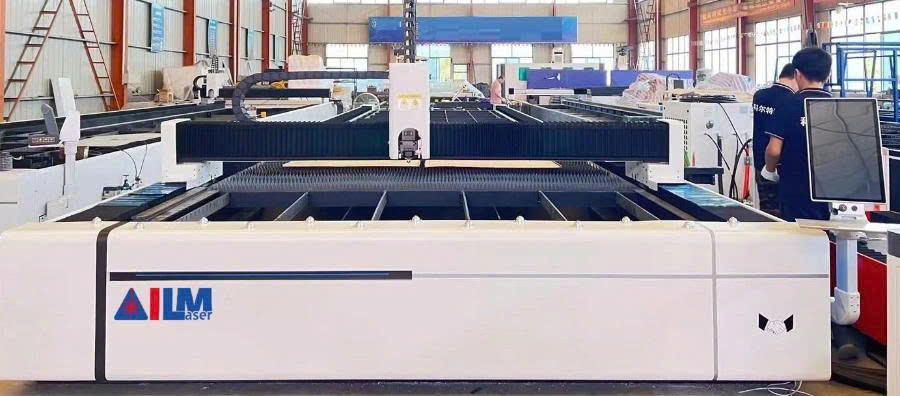

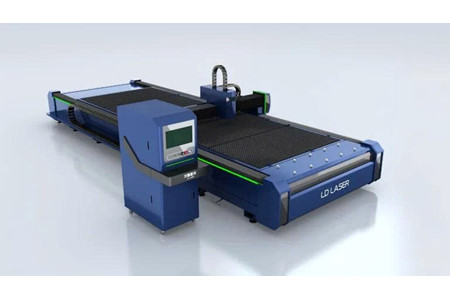

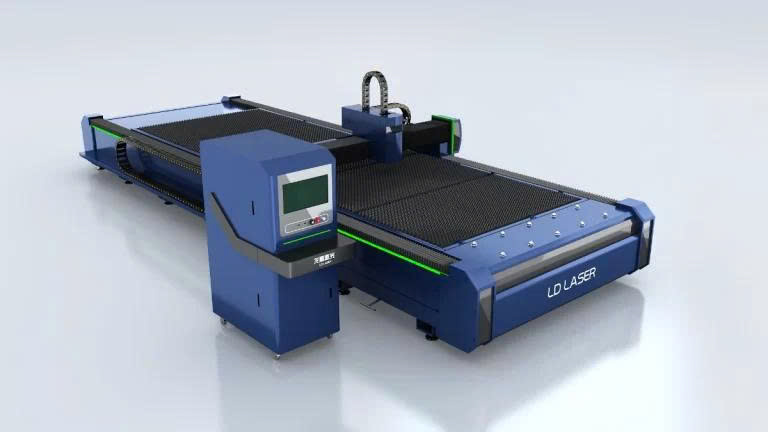

Máy Cắt Laser Inox Công Suất Cao LD-6020S

MÁY CẮT LASER INOX LD-6020S – CÔNG SUẤT CAO, KHỔ CẮT LỚN, XỬ LÝ KIM LOẠI DÀY

Khi những tấm inox, thép carbon hay kim loại có độ dày lớn trở thành bài toán khó đối với các dòng laser công suất thấp, máy cắt Laser Inox LD-6020S được phát triển theo hướng hoàn toàn khác: khổ máy lớn, công suất cao và tập trung vào năng lực gia công công nghiệp.

Với tùy chọn nguồn 6KW – 12KW, khổ làm việc 6000 × 2000 mm, công nghệ laser fiber cùng hệ thống CNC, LD-6020S hướng đến các xưởng cơ khí, nhà máy gia công kim loại tấm và doanh nghiệp cần xử lý những đơn hàng có kích thước lớn, yêu cầu năng suất cao.

Không chỉ cắt inox, máy còn có khả năng gia công thép carbon, nhôm, đồng thau và nhiều loại kim loại khác, mở rộng phạm vi ứng dụng từ cơ khí chế tạo đến kết cấu thép, thiết bị công nghiệp và sản xuất inox.

---

LD-6020S – SINH RA CHO NHỮNG ĐƠN HÀNG LỚN

Một trong những điểm tạo nên sự khác biệt của LD-6020S nằm ngay ở kích thước bàn máy.

Với vùng làm việc hữu dụng 6000 × 2000 mm, máy có thể tiếp nhận những tấm kim loại có kích thước lớn mà không cần chia nhỏ phôi thành nhiều công đoạn.

⚡ Khổ cắt 6000 × 2000 mm – phù hợp với kim loại tấm kích thước lớn.

🔥 Nguồn laser 6KW – 12KW – hướng đến khả năng xử lý vật liệu dày và sản xuất công nghiệp.

🎯 Độ chính xác định vị ±0.03 mm và tái định vị ±0.02 mm theo thông số máy.

🏎️ Tốc độ di chuyển kết hợp X/Y tối đa 120 m/phút.

⚙️ Hệ thống CNC FSCUT 6000E hỗ trợ nhiều chức năng tự động trong quá trình gia công.

💨 Hệ thống hút bụi và xả chuyên dụng hỗ trợ môi trường làm việc trong quá trình cắt.

---

CÔNG SUẤT 6KW – 12KW – MỞ RỘNG GIỚI HẠN GIA CÔNG

Với laser fiber công suất cao, LD-6020S được định hướng cho những công việc mà các cấu hình công suất thấp khó đáp ứng.

Nguồn laser của máy có công suất 6.000 – 12.000W, bước sóng 1070 – 1080 nm, sử dụng công nghệ laser sợi quang.

Theo cấu hình được cung cấp, máy có thể đạt:

✦ Thép đen Q235, Q345: chiều dày cắt tối đa 45 mm.

✦ Inox 201, 304: chiều dày cắt tối đa 30 mm.

✦ Chiều dày cắt hiệu quả đối với thép đen: 30 – 35 mm.

✦ Chiều dày cắt hiệu quả đối với inox: 20 mm.

Khả năng cắt thực tế còn phụ thuộc vào công suất nguồn được lựa chọn, loại vật liệu, độ dày, khí cắt và điều kiện gia công.

---

ĐƯỜNG CẮT MỊN – TỐC ĐỘ CAO – HẠN CHẾ GIA CÔNG LẠI

Trong gia công kim loại tấm, tốc độ chưa phải là yếu tố duy nhất. Một đường cắt đẹp sẽ giúp giảm đáng kể thời gian xử lý sau khi cắt.

LD-6020S sử dụng công nghệ laser fiber kết hợp đầu cắt AutoFocus và hệ thống làm mát nhằm duy trì sự ổn định trong quá trình gia công.

✦ Đường cắt sắc nét, hạn chế ba via.

✦ Vùng ảnh hưởng nhiệt được kiểm soát, hỗ trợ hạn chế biến dạng nhiệt.

✦ Phù hợp với cả các ứng dụng cắt inox mỏng.

✦ Khả năng lấy nét tự động hỗ trợ quá trình xuyên và cắt vật liệu.

Đặc biệt với các sản phẩm yêu cầu độ hoàn thiện cao, chất lượng đường cắt có thể giúp giảm bớt các công đoạn xử lý nguội sau gia công.

---

TỐC ĐỘ 120 M/PHÚT – TẬP TRUNG VÀO NĂNG SUẤT

Một dây chuyền sản xuất lớn luôn cần cân bằng giữa độ chính xác và tốc độ.

LD-6020S có tốc độ di chuyển kết hợp tối đa của trục X/Y lên tới 120 m/phút, trong khi gia tốc tối đa đạt 1.2G theo cấu hình kỹ thuật.

Điều này giúp máy phù hợp với những môi trường cần xử lý khối lượng đơn hàng lớn, đặc biệt khi sản phẩm được lập trình theo nhiều biên dạng khác nhau.

Với vật liệu mỏng, nguồn tài liệu cũng định hướng dòng máy công suất cao có khả năng đạt tốc độ gia công tối ưu nhanh hơn so với các máy công suất thấp; hiệu quả thực tế sẽ phụ thuộc vào vật liệu và cấu hình cắt.

---

HỆ THỐNG CNC FSCUT 6000E – ĐIỀU KHIỂN THÔNG MINH

Đằng sau khả năng vận hành của LD-6020S là hệ thống điều khiển FSCUT 6000E.

Hệ thống được trang bị nhiều chức năng phục vụ quá trình cắt laser công suất cao:

🖥️ Tìm kiếm cạnh tự động.

⚡ Chức năng cắt bay.

🎯 Chức năng mồi lỗ.

📂 Hỗ trợ nhiều định dạng file như AI, BMP, DST, DWG, DXF, DXP, LAS, PLT, NC, GBX…

🔧 Giao diện vận hành trực quan, hỗ trợ người dùng thiết lập và điều khiển máy thuận tiện hơn.

Khả năng tự động hóa cao giúp giảm sự phụ thuộc vào thao tác thủ công, đồng thời thuận tiện khi sản xuất các chi tiết có hình dạng phức tạp.

---

ĐẦU CẮT BOYI BLT441 – AUTOFOCUS CHO GIA CÔNG CHÍNH XÁC

LD-6020S sử dụng đầu cắt Laser Boxi BLT441 với chức năng điều chỉnh tiêu cự tự động.

Thiết kế đầu cắt tập trung vào khả năng vận hành ổn định trong môi trường laser công suất cao.

✦ Tự động lấy nét.

✦ Hỗ trợ nâng cao hiệu quả xuyên và cắt.

✦ Thiết kế mô-đun thuận tiện cho bảo trì.

✦ Hệ thống làm mát nước kép.

✦ Kính bảo vệ ở các vị trí trên, giữa và dưới giúp bảo vệ các bộ phận quang học.

Việc tự động điều chỉnh tiêu cự giúp đầu cắt thích ứng thuận tiện hơn với các điều kiện gia công khác nhau.

---

NGUỒN LASER MAX – NỀN TẢNG CHO CẮT CÔNG SUẤT CAO

Theo cấu hình thiết bị, LD-6020S sử dụng nguồn Fiber Laser MAX.

Nguồn laser được thiết kế cho hệ thống công suất cao với các đặc điểm được tài liệu cung cấp gồm:

✦ Hiệu suất chuyển đổi ≥40%.

✦ Nguồn điện dự phòng trong vòng 5%.

✦ Chức năng cảnh báo đứt cáp quang.

✦ Khả năng chống nhiễu.

Nguồn laser là một trong những bộ phận quyết định trực tiếp đến năng lực cắt của máy, vì vậy cấu hình nguồn cần được lựa chọn phù hợp với vật liệu và độ dày sản phẩm thực tế.

---

KHUNG MÁY HÀN THÉP – NỀN TẢNG CHO HỆ THỐNG KHỔ LỚN

Một chiếc máy laser công suất cao không thể chỉ dựa vào nguồn laser. Khi kích thước bàn máy lên tới hàng mét và tốc độ chuyển động cao, kết cấu cơ khí phải đủ ổn định để đảm bảo hệ thống hoạt động chính xác.

Khung LD-6020S sử dụng kết cấu hàn từ tấm thép, sau đó được xử lý ủ nhiệt trong thời gian dài theo tài liệu cấu hình.

Mục tiêu của quá trình này là:

🔩 Giảm ứng suất bên trong kết cấu thép hàn.

🔩 Hỗ trợ duy trì độ ổn định của khung.

🔩 Tạo nền tảng chắc chắn cho hệ thống ray và truyền động.

Các lỗ và đường truyền của kết cấu cũng được hoàn thiện bằng CNC nhằm đảm bảo độ chính xác lắp ráp.

---

HỆ THỐNG TRUYỀN ĐỘNG – HIWIN, YYC VÀ HỘP SỐ MÔ-MEN XOẮN CAO

LD-6020S sử dụng hệ thống truyền động gồm nhiều cụm linh kiện chuyên dụng.

✦ Thanh răng chính xác cao YYC – Đài Loan.

✦ Ray tuyến tính tải trọng lớn HIWIN – Đài Loan.

✦ Hộp số hành tinh mô-men xoắn cao Motoreducer – Pháp.

✦ Driver và động cơ Bochu.

Sự kết hợp này hướng đến khả năng chuyển động nhanh nhưng vẫn duy trì độ ổn định cần thiết trong quá trình cắt.

Theo thông số kỹ thuật, sai số định vị của trục X/Y là ±0.03 mm, trong khi sai số tái định vị là ±0.02 mm.

---

TRỤC Z NHÔM HÀNG KHÔNG – NHẸ, CỨNG VỮNG, PHẢN HỒI NHANH

Hệ thống trục Z của máy sử dụng kết cấu nhôm hàng không thế hệ mới.

Thiết kế này được hướng đến:

✦ Tăng khả năng chịu tải thực tế của giàn.

✦ Tăng độ chắc chắn của các liên kết vít.

✦ Hỗ trợ hệ thống chuyển động phản hồi nhanh.

Ngoài ra, tài liệu cấu hình còn mô tả trục Z dạng mô-đun tích hợp bằng nhôm hàng không với chiều dài khoảng 300 mm, kết cấu truyền động bên trong hướng đến độ chính xác và chuyển động ổn định.

---

HỆ THỐNG LÀM MÁT S&A – KIỂM SOÁT NHIỆT CHO LASER

Với nguồn laser công suất lên đến 12KW, kiểm soát nhiệt là yếu tố quan trọng trong quá trình vận hành.

LD-6020S sử dụng S&A Water Chiller để làm mát nguồn laser và đầu laser.

💧 Hỗ trợ hạn chế tình trạng quá nhiệt.

💧 Duy trì điều kiện nhiệt ổn định cho hệ thống.

💧 Hướng đến vận hành liên tục và ổn định.

💧 Tài liệu cấu hình mô tả hệ thống có khả năng tiết kiệm năng lượng và tỷ lệ lỗi thấp.

---

HỆ THỐNG XẢ VÀ HÚT BỤI – HƯỚNG ĐẾN MÔI TRƯỜNG GIA CÔNG SẠCH HƠN

Quá trình cắt kim loại tạo ra khói và bụi, đặc biệt khi gia công vật liệu dày với công suất laser lớn.

LD-6020S được trang bị hệ thống xả kết hợp quạt hút bụi.

Hệ thống sử dụng các tấm than chì chống cháy hoặc vật liệu chống cháy tại khu vực xả nhằm hạn chế tác động nhiệt.

Quạt hút bụi được thiết kế với:

✦ Chức năng loại bỏ bụi bằng hệ thống hút.

✦ Công tắc xả khí tự động.

✦ Xả khí một chiều.

✦ Thiết kế seal phía sau hỗ trợ quá trình hút và xử lý khói.

---

BÔI TRƠN TỰ ĐỘNG – GIẢM THAO TÁC BẢO DƯỠNG

LD-6020S được trang bị hệ thống bôi trơn tự động, giúp người vận hành dễ dàng duy trì trạng thái hoạt động của các bộ phận truyền động.

Thời gian và lượng bôi trơn có thể được thiết lập theo yêu cầu, hỗ trợ quá trình bảo dưỡng ray dẫn hướng và thanh răng.

Đây là một chi tiết nhỏ nhưng có ý nghĩa đối với những dây chuyền hoạt động với tần suất cao.

---

KHẢ NĂNG GIA CÔNG ĐA DẠNG VẬT LIỆU

Không chỉ chuyên dụng cho inox, LD-6020S có thể được sử dụng để gia công nhiều loại kim loại.

INOX – THÉP KHÔNG GỈ

Phù hợp với sản xuất thiết bị inox, nội thất inox, thiết bị nhà bếp và nhiều sản phẩm công nghiệp.

THÉP CARBON

Cấu hình công suất cao hướng đến các ứng dụng kết cấu thép, cơ khí chế tạo và những chi tiết có độ dày lớn.

NHÔM

Máy có thể xử lý vật liệu có tính phản xạ cao như nhôm theo cấu hình được cung cấp.

ĐỒNG THAU

Phù hợp với những ứng dụng cần gia công vật liệu kim loại có tính phản xạ cao.

---

ỨNG DỤNG CỦA MÁY CẮT LASER INOX LD-6020S

01. GIA CÔNG CƠ KHÍ

LD-6020S phù hợp với các xưởng gia công kim loại tấm cần xử lý nhiều kích thước và biên dạng khác nhau.

⚙️ Chi tiết máy.

⚙️ Tấm kim loại công nghiệp.

⚙️ Kết cấu cơ khí.

⚙️ Các chi tiết cắt theo bản vẽ CNC.

---

02. SẢN XUẤT THIẾT BỊ INOX

Khổ cắt lớn giúp máy phù hợp với các sản phẩm sử dụng tấm inox có kích thước lớn.

✦ Thiết bị bếp.

✦ Tủ inox.

✦ Vách và kết cấu inox.

✦ Các sản phẩm inox công nghiệp.

---

03. KẾT CẤU THÉP VÀ CÔNG NGHIỆP NẶNG

Với công suất laser cao và khả năng gia công vật liệu dày, máy hướng đến những lĩnh vực cần năng lực cắt lớn.

🏗️ Kết cấu thép.

⚓ Đóng tàu.

🏭 Thiết bị công nghiệp.

🔩 Cơ khí chế tạo.

---

04. QUẢNG CÁO VÀ NỘI THẤT

Khả năng cắt chính xác các biên dạng theo file thiết kế giúp máy đáp ứng nhiều sản phẩm có hình dạng riêng biệt.

✦ Chữ và logo kim loại.

✦ Tấm trang trí.

✦ Chi tiết nội thất.

✦ Sản phẩm kim loại theo thiết kế.

---

THÔNG SỐ KỸ THUẬT MÁY CẮT LASER LD-6020S

Hạng mục	Thông số
Model	LD-6020S
Công suất nguồn laser	6.000 – 12.000 W
Loại laser	Laser Fiber
Bước sóng	1070 – 1080 nm
Đường kính sợi quang	≥50 µm
Khổ làm việc hữu dụng	6000 × 2000 mm
Gia tốc tối đa X/Y	1.2 G
Tốc độ kết hợp tối đa X/Y	120 m/phút
Hành trình trục X	2020 mm
Sai số định vị X	±0.03 mm
Sai số tái định vị X	±0.02 mm
Hành trình trục Y	6050 mm
Sai số định vị Y	±0.03 mm
Sai số tái định vị Y	±0.02 mm
Hành trình tối đa trục Z	350 mm
Điều khiển độ cao Z	Servo
Thép đen Q235/Q345 – cắt tối đa	45 mm
Inox 201/304 – cắt tối đa	30 mm
Thép đen – chiều dày cắt hiệu quả	30 – 35 mm
Inox – chiều dày cắt hiệu quả	20 mm
Điện áp	380 V
Số phase	3 Phase
Tần số	50 Hz
Tổng công suất	65 kW
Trọng lượng máy	7.600 kg
Kích thước máy	8940 × 2840 × 1500 mm

---

CẤU HÌNH THIẾT BỊ LD-6020S

STT	Thiết bị	Thương hiệu
1	Nguồn Fiber Laser	MAX – Trung Quốc
2	Thanh răng độ chính xác cao	YYC – Đài Loan
3	Ray tuyến tính tải trọng lớn	HIWIN – Đài Loan
4	Hộp số hành tinh mô-men xoắn cao	Motoreducer – Pháp
5	Driver – động cơ	Bochu – Trung Quốc
6	Đầu cắt Laser AutoFocus	Boxi BLT441
7	Hệ thống van phân phối Nitơ	SMC – Nhật Bản
8	Van điều áp cao áp N2/khí nén	SMC – Nhật Bản
9	Van điều áp Oxy + cảnh báo áp khí yếu	SMC – Nhật Bản
10	Rơ le, contactor	Schneider – Pháp
11	Bộ điều khiển CNC	FSCUT 6000E
12	Màn hình điều khiển	Trung Quốc
13	Bộ nâng hạ chiều cao đầu cắt tự động	Boci – Trung Quốc
14	Tủ điều hòa làm mát tủ điện	Trung Quốc
15	Chiller làm mát laser	S&A – Trung Quốc
16	Bộ ổn áp nguồn laser	Tùy chọn
17	Bộ kết nối WiFi	Trung Quốc
18	Hệ thống bôi trơn tự động	Trung Quốc
19	Bộ chống nhiễu nguồn hệ thống điều khiển	Trung Quốc
20	Biến áp cách ly hệ thống driver servo	Trung Quốc

---

PHỤ KIỆN ĐI KÈM VÀ TÙY CHỌN

PHỤ KIỆN THEO MÁY

✦ Kính bảo vệ: 5 cái.

✦ Bép đôi các kích thước 1.2 – 1.5 – 2.0 – 2.5 – 3.0 – 3.5 – 4.0 – 4.5 – 5.0: 12 cái.

✦ Bép đơn các kích thước 1.2 – 1.5 – 2.0 – 2.5 – 3.0 – 3.5 – 4.0 – 4.5 – 5.0: 12 cái.

✦ Vòng sứ: 2 cái.

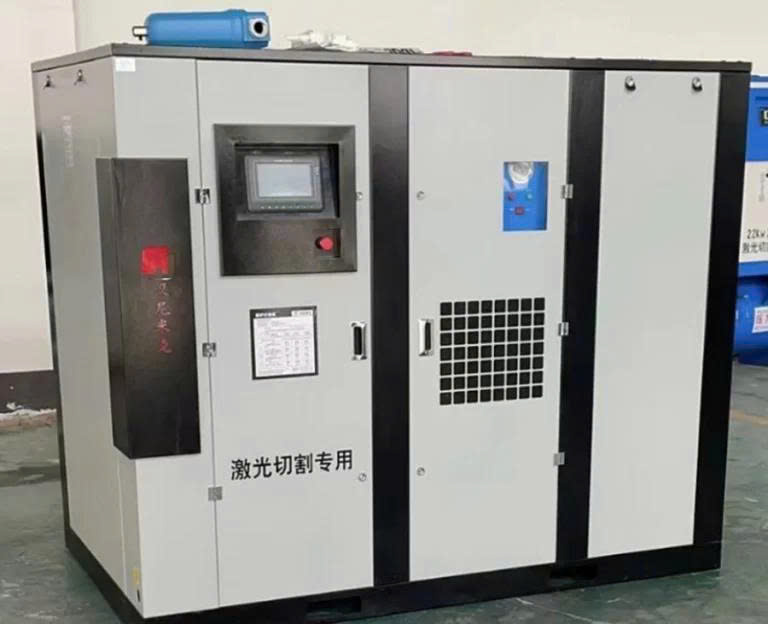

MÁY NÉN KHÍ CHUYÊN DỤNG – TÙY CHỌN

Hạng mục	Thông số
Model	TSE22-16
Thương hiệu	HANNIMIKE
Công suất	22 kW
Áp suất làm việc	16 bar
Lưu lượng	2,6 m³/min
Bình tích	350 lít × 2

---

YÊU CẦU LẮP ĐẶT – KHÍ VÀ ĐIỆN

Để LD-6020S vận hành đúng điều kiện thiết kế, khu vực lắp đặt cần đáp ứng các yêu cầu về điện, nền móng và hệ thống khí.

ĐIỆN

Chỉ tiêu	Thông số
Điện áp	380 ±10% V
Tổng công suất yêu cầu	≥30 KVA
Mặt bằng lắp đặt	Bê tông móng ≥100 mm
Độ phẳng	≤10 mm/5 m
Tiếp địa	Đồng, D tối thiểu 19 mm, điện trở ≤4 Ω

KHÍ CẮT

Loại khí	Yêu cầu
O₂ cắt thép carbon	Độ tinh khiết ≥99.97%; áp suất đầu vào 8 bar; lưu lượng 400 L/phút
Nitrogen cắt inox	Độ tinh khiết ≥99.99%; áp suất đầu vào 25 bar; lưu lượng 1500 L/phút
Máy nén khí	Lưu lượng ≥1.2 m³/phút; áp suất ≥13 bar; nồng độ dầu ≤0.02 ppm
Hệ thống lọc khí	Lưu lượng ≥1.6 m³/phút, lọc dầu và bụi theo từng cấp

---

LD-6020S – ĐẦU TƯ CHO NĂNG LỰC CẮT LỚN HƠN

Máy cắt Laser Inox LD-6020S không được xây dựng theo hướng chỉ đáp ứng những đơn hàng thông thường. Toàn bộ cấu hình của máy – từ nguồn laser công suất cao, khổ cắt 6000 × 2000 mm, hệ thống truyền động, đầu cắt AutoFocus cho đến FSCUT 6000E – đều hướng tới môi trường sản xuất kim loại tấm có yêu cầu cao về năng suất và khả năng xử lý vật liệu.

Với khả năng gia công inox, thép carbon, nhôm, đồng thau và nhiều loại kim loại khác, LD-6020S phù hợp để trở thành một hệ thống cắt chủ lực cho các xưởng cơ khí và nhà máy đang cần mở rộng năng lực sản xuất.

Đặc biệt, khi doanh nghiệp thường xuyên phải xử lý tấm lớn, vật liệu dày hoặc đơn hàng số lượng cao, việc lựa chọn một cấu hình laser công suất phù hợp sẽ giúp quy trình sản xuất chủ động hơn và giảm sự phụ thuộc vào các phương pháp gia công truyền thống.

📞 NHẬN TƯ VẤN CẤU HÌNH LD-6020S

Bạn đang cần nâng cấp hệ thống cắt kim loại tấm lên laser fiber công suất 6KW – 12KW?

📐 Gửi kích thước phôi và bản vẽ sản phẩm để được tư vấn.

🔥 Cho biết loại vật liệu và độ dày cần cắt để lựa chọn công suất phù hợp.

⚙️ Nhận tư vấn cấu hình LD-6020S, nguồn laser, đầu cắt, CNC và hệ thống khí.

☎️ Liên hệ ngay để được tư vấn và báo giá máy cắt Laser Inox LD-6020S theo nhu cầu sản xuất thực tế.
