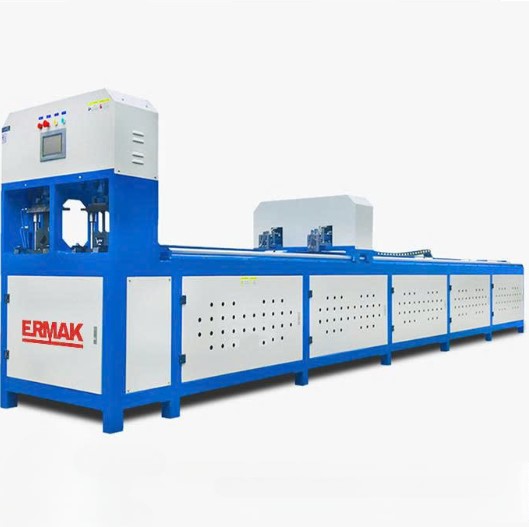

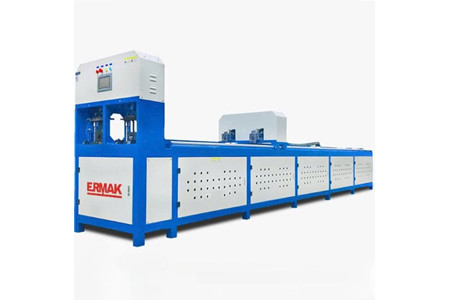

Máy đột dập tự động ERMAK Q100-2A sản xuất 2-4-6-8 sản phẩm cùng lúc

MÁY ĐỘT DẬP TỰ ĐỘNG ERMAK Q100-2A – SẢN XUẤT 2–4–6–8 SẢN PHẨM CÙNG LÚC, TỐI ƯU NĂNG SUẤT GIA CÔNG

Trong sản xuất thép hình, năng suất không chỉ nằm ở lực đột mà còn phụ thuộc rất lớn vào khả năng cấp phôi, bố trí lỗ và số lượng sản phẩm có thể xử lý trong một chu kỳ.

ERMAK Q100-2A được phát triển theo hướng tự động hóa, đáp ứng nhu cầu gia công với khả năng sản xuất 2–4–6–8 sản phẩm cùng lúc, kết hợp hệ thống Servo, PLC và cơ cấu cấp liệu chính xác.

Với cấu trúc thép chắc chắn, hệ thống thủy lực 10,5kW và tốc độ cấp liệu có thể đạt hơn 500mm/s, tối đa 1000mm/s, máy hướng đến các dây chuyền cần tốc độ cao, vận hành ổn định và giảm thao tác thủ công.

SẢN XUẤT 2–4–6–8 SẢN PHẨM CÙNG LÚC – TĂNG NĂNG SUẤT GIA CÔNG

🚀 Điểm nổi bật của ERMAK Q100-2A là khả năng tổ chức quá trình gia công theo hướng xử lý nhiều sản phẩm cùng lúc.

Thay vì thực hiện từng sản phẩm riêng lẻ, máy được thiết kế để đáp ứng yêu cầu sản xuất 2–4–6–8 sản phẩm cùng lúc, phù hợp với những đơn hàng cần số lượng lớn và yêu cầu năng suất cao.

🔩 Đặc biệt, máy có thể thiết lập nhiều khoảng cách lỗ khác nhau trên cùng một vật liệu, giúp linh hoạt hơn khi gia công các chi tiết có quy cách lỗ không đồng nhất.

CẤP LIỆU SERVO – TỐC ĐỘ TỐI ĐA 1000MM/S

⚙️ ERMAK Q100-2A sử dụng động cơ Servo kết hợp giá đỡ có độ chính xác cao, hỗ trợ quá trình cấp phôi nhanh và ổn định.

Tốc độ cấp liệu có thể đạt hơn 500mm/s và tối đa 1000mm/s, giúp rút ngắn thời gian di chuyển phôi giữa các vị trí gia công.

🎯 Hệ thống nạp nguyên liệu còn được trang bị động cơ Servo 0,75kW, bánh răng và giá đỡ GB6, hộp giảm tốc, kẹp khí nén và vít me Hiwin, tạo thành một hệ thống cấp liệu đồng bộ.

HAI – BA XI LANH, ĐIỀU KHIỂN LINH HOẠT

💪 Máy được thiết kế với hai – ba xi lanh, có thể hoạt động đồng thời hoặc điều khiển đơn lẻ tùy theo yêu cầu gia công.

Điều này giúp ERMAK Q100-2A linh hoạt hơn khi xử lý các chương trình đột khác nhau, đặc biệt với những sản phẩm có nhiều vị trí hoặc quy cách lỗ cần thực hiện.

PLC RIÊNG BIỆT – MÀN HÌNH CẢM ỨNG 7"

🖥️ Màn hình cảm ứng 7 inch giúp người vận hành dễ dàng thao tác và thiết lập chương trình.

⚙️ Hệ thống PLC riêng biệt được bố trí để hỗ trợ việc điều khiển máy và đơn giản hóa quá trình bảo trì.

🚨 Khi có bất thường, hệ thống báo động giúp người vận hành nhanh chóng nhận biết tình trạng máy và thuận tiện hơn trong việc xử lý sự cố.

KHUNG THÉP CHẮC CHẮN – ỔN ĐỊNH KHI CHẠY TỐC ĐỘ CAO

🏗️ Kết cấu khung thép chắc chắn giúp máy duy trì độ ổn định trong quá trình làm việc.

Thiết kế hướng đến độ rung thấp và hiệu suất ổn định khi vận hành ở tốc độ cao, phù hợp với môi trường sản xuất cần máy hoạt động liên tục.

Kích thước khung sử dụng các ống 160 × 80 × 4 / 80 × 80 × 3 mm, tạo nên kết cấu chắc chắn cho hệ thống máy.

GIA CÔNG ĐA DẠNG THÉP HÌNH VÀ VẬT LIỆU

🏭 ERMAK Q100-2A phù hợp với nhiều loại vật liệu và kết cấu trong ngành cơ khí, kết cấu thép như:

🔹 Dầm thép

🔹 Thép V

🔹 Thép U

🔹 Thép I

🔹 Thép H

🔹 Inox

🔹 Thép carbon

🔹 Hợp kim nhôm

Khả năng ứng dụng đa dạng giúp máy có thể đáp ứng nhiều nhu cầu gia công lỗ trên các loại thép hình và vật liệu khác nhau.

HỆ THỐNG THỦY LỰC 10,5KW

💧 Hệ thống thủy lực sử dụng động cơ chính 10,5kW, kết hợp bơm cánh gạt và van điện từ DSG-03.

Xi lanh thủy lực có đường kính trong 100, hành trình 100mm, với áp suất đầu ra được cung cấp ở mức 160 ~ 180Kn theo thông số kỹ thuật.

🌬️ Hệ thống làm mát sử dụng 150L làm mát bằng không khí, hỗ trợ quá trình vận hành của hệ thống thủy lực.

KHUÔN DC53 – ĐỘ CỨNG 60–63 HRC

🔧 ERMAK Q100-2A sử dụng khuôn vật liệu DC53 / Nhật Bản, độ cứng 60–63 HRC.

Bộ khuôn được kết hợp với phụ kiện bảo vệ an toàn, đáp ứng yêu cầu sử dụng trong môi trường gia công cơ khí.

THÔNG SỐ KỸ THUẬT ERMAK Q100-2A

Kích thước máy	Kích thước máy	6500 * 1000 * 1580mm
	Kích thước bàn	350 * 200mm
	Độ dày tấm thép	40mm
	Kích thước ống khung	160 * 80 * 4/80 * 80 * 3 mm
	Trọng lượng máy	2000kg
	Dung tích thùng nhiên liệu	100L
Hệ thống thủy lực	Động cơ chính	10,5kw
	Máy bơm dầu	Bơm cánh gạt
	Van điện từ	DSG-03
	Xi lanh thủy lực	100 （đường kính trong）
	Hành trình xi lanh thủy lực	100mm
	Áp suất đầu ra	160 ~ 180Kn
	Hệ thống làm mát	150L làm mát bằng không khí
Hệ thống nạp nguyên liệu	Điều khiển	Màn hình cảm ứng 7 ”
	Động cơ servo	0,75kw
	Bánh răng và giá đỡ	GB6 (GB6)
	Hộp giảm tốc	bộ giảm tốc li hợp
	Kẹp phôi	Kẹp khí nén
	Vít me	Hiwin
Khuôn	Vật liệu khuôn	DC53 / Nhật Bản
	Độ cứng của khuôn	60-63 (HRC)
	Phụ kiện khuôn	Bảo vệ an toàn

ERMAK Q100-2A – HƯỚNG ĐẾN DÂY CHUYỀN GIA CÔNG NĂNG SUẤT CAO

ERMAK Q100-2A tập trung vào khả năng sản xuất 2–4–6–8 sản phẩm cùng lúc, kết hợp cấp liệu Servo tốc độ cao, điều khiển PLC, nhiều xi lanh và khả năng thiết lập nhiều khoảng cách lỗ trên cùng vật liệu.

🚀 Đây là lựa chọn đáng cân nhắc cho các xưởng đang muốn nâng cao năng suất gia công thép hình và giảm sự phụ thuộc vào thao tác thủ công.

📞 Liên hệ ngay để được tư vấn ERMAK Q100-2A theo loại vật liệu, quy cách sản phẩm và nhu cầu sản xuất thực tế của xưởng.
