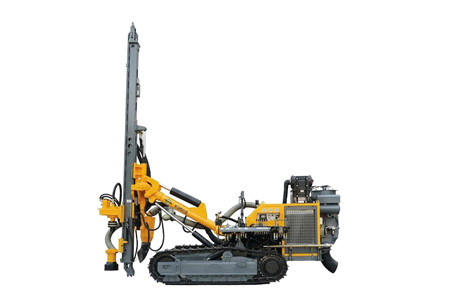

Máy khoan đá thủy lực KD50S

MÁY KHOAN ĐÁ THỦY LỰC KD50S

DTH THỦY LỰC LỘ THIÊN – MẠNH MẼ, ỔN ĐỊNH, LINH HOẠT TRÊN MỌI ĐỊA HÌNH

🔥 KD50S là dòng máy khoan DTH thủy lực lộ thiên được phát triển theo hướng tối ưu đồng bộ giữa khả năng khoan, hệ thống thủy lực, độ ổn định khung gầm và tính linh hoạt khi thi công.

Với đầu quay thủy lực mô-men xoắn lớn, cơ cấu đẩy bằng xy lanh dầu + xích, cần khoan đa góc và khả năng leo dốc lên đến 30°, KD50S có thể đáp ứng nhiều yêu cầu khoan tại mỏ đá, khai thác khoáng sản, công trình giao thông, xây dựng, khoan neo và thi công hầm.

⚙️ Điểm đáng chú ý của KD50S nằm ở cách các hệ thống được tích hợp thành một tổng thể: khung gầm chắc chắn – thủy lực mạnh – đầu quay ổn định – cần khoan linh hoạt – điều khiển trực quan, hướng đến quá trình vận hành thuận tiện và bảo trì dễ dàng hơn.

THÔNG SỐ KỸ THUẬT MÁY KHOAN KD50S

Hạng mục	Thông số
Trọng lượng	6.900 kg
Kích thước	6500 × 2260 × 2600 mm
Độ cứng đá	F = 6–20
Đường kính khoan	Φ105–203 mm
Tốc độ quay	0–65 vòng/phút (0–130 vòng/phút tùy motor)
Mô-men xoắn	≥3.200 N·m (250 motor)
Lực nâng	30 kN
Kiểu đẩy	Xy lanh dầu + xích
Hành trình đẩy	3.800 mm
Tốc độ di chuyển	0–3 km/h
Khả năng leo dốc	≤30°
Khoảng sáng gầm	320 mm
Góc nâng cần khoan	Trái 135° / Xuống 50° / Tổng 50°
Góc quay cần khoan	Trái 45° / Phải 45° / Tổng 145°
Góc nâng tay khoan	50° / Xuống 25°
Góc xoay tay khoan	Trái 45° / Phải 45° / Tổng 145°
Góc cân bằng khung	±10°
Chiều dài bù cần khoan	1.200 mm
Máy nén khí phù hợp	KQG23 (73,5 kW / 2.200 vòng/phút)
Búa khoan	3" / 5" / 6"
Kích thước cần khoan	Φ76 × 3.000 mm
Mức tiêu hao nhiên liệu	15–26 m³/phút
Bộ lọc bụi	12 lõi / 12 filter element

01. KHUNG GẦM LIỀN KHỐI – NỀN TẢNG CHO KHẢ NĂNG KHOAN ỔN ĐỊNH

🛞 Khung gầm của KD50S được thiết kế liền khối, tạo nền tảng vững chắc cho toàn bộ hệ thống khoan trong quá trình làm việc.

⬇️ Trọng tâm thấp giúp máy duy trì trạng thái ổn định khi di chuyển và khi đưa cần khoan vào vị trí thi công.

⛰️ Hệ thống di chuyển sử dụng động cơ piston nhập khẩu, kết hợp bản xích mở rộng, hỗ trợ máy di chuyển trên địa hình có độ dốc và điều kiện mặt bằng phức tạp.

🛡️ Các tấm bảo vệ được bố trí cho hệ thống xích, giúp hạn chế tác động trực tiếp từ đá và vật cản trong quá trình vận hành.

02. KHẢ NĂNG KHOAN ĐƯỜNG KÍNH LỚN – Φ105–203 MM

🎯 KD50S hỗ trợ đường kính khoan Φ105–203 mm, phù hợp với nhiều yêu cầu khoan DTH trong khai thác đá, khai thác mỏ và các công trình cần tạo lỗ đường kính lớn.

🔩 Máy có thể sử dụng búa khoan 3", 5" hoặc 6", kết hợp cần khoan Φ76 × 3.000 mm để đáp ứng các cấu hình thi công khác nhau.

💥 Với mô-men xoắn ≥3.200 N·m, hệ thống đầu quay được thiết kế để duy trì lực truyền động lớn trong quá trình khoan.

03. ĐẦU QUAY THỦY LỰC – MÔ-MEN XOẮN LỚN, ĐIỀU CHỈNH LINH HOẠT

🔄 Đầu quay sử dụng mô-tơ thủy lực nhập khẩu, tạo mô-men xoắn lớn và cho phép điều chỉnh tốc độ quay theo điều kiện khoan.

⚙️ Dải tốc độ quay tiêu chuẩn 0–65 vòng/phút, có thể đạt 0–130 vòng/phút tùy motor, giúp người vận hành lựa chọn chế độ phù hợp với từng loại đá và đường kính lỗ.

🧩 Bộ giảm chấn hỗ trợ giảm rung động truyền về đầu quay, đồng thời góp phần hạn chế hao mòn các bộ phận truyền động.

⛓️ Cơ cấu xích con lăn 24B kết hợp xy lanh thủy lực giúp quá trình truyền lực và đẩy cần khoan diễn ra ổn định.

04. HỆ THỐNG ĐẨY THỦY LỰC – HÀNH TRÌNH 3.800 MM

🚀 KD50S sử dụng xy lanh dầu kết hợp xích cho cơ cấu đẩy cần khoan.

📏 Hành trình đẩy đạt 3.800 mm, tạo phạm vi làm việc phù hợp với cấu hình cần khoan Φ76 × 3.000 mm.

💪 Lực nâng đạt 30 kN, hỗ trợ duy trì lực tác động cần thiết trong quá trình khoan.

🔧 Thiết kế cơ cấu đẩy tập trung vào sự ổn định và khả năng bảo trì thuận tiện trong quá trình sử dụng lâu dài.

05. CẦN KHOAN ĐA GÓC – MỞ RỘNG PHẠM VI THI CÔNG

🎯 Không chỉ khoan theo một phương cố định, KD50S sở hữu hệ thống cần và tay khoan có khả năng điều chỉnh theo nhiều hướng.

↗️ Cần khoan có khả năng nâng, hạ và xoay theo các góc được thiết kế, hỗ trợ định vị mũi khoan linh hoạt hơn.

↔️ Tay khoan có thể điều chỉnh trái – phải, đồng thời nâng và hạ để tiếp cận các vị trí cần thi công.

🔄 Cơ cấu bù cần khoan 1.200 mm giúp tăng thêm khả năng điều chỉnh vị trí trong quá trình đưa máy vào điểm khoan.

06. CÂN BẰNG KHUNG ±10° – THÍCH ỨNG MẶT BẰNG KHÔNG BẰNG PHẲNG

⛰️ Công trường khai thác đá và xây dựng thường có mặt bằng không đồng đều. KD50S được trang bị khả năng cân bằng khung ±10°, hỗ trợ duy trì tư thế máy phù hợp khi làm việc.

🛞 Kết hợp với khung gầm trọng tâm thấp, bản xích mở rộng và khoảng sáng gầm 320 mm, hệ thống giúp máy thích ứng tốt hơn với điều kiện mặt bằng thực tế.

📐 Khả năng leo dốc ≤30° mở rộng phạm vi hoạt động của KD50S trên các khu vực có độ dốc.

07. HỆ THỐNG THỦY LỰC – TẬP TRUNG VÀO ĐỘ ỔN ĐỊNH

💧 KD50S sử dụng bơm dầu thủy lực nhập khẩu, hướng đến khả năng làm việc với áp suất cao, lưu lượng lớn và độ tin cậy trong quá trình vận hành.

🔧 Đường dầu thủy lực được thiết kế đơn giản hóa, giảm sự phức tạp của hệ thống và thuận tiện hơn cho công tác kiểm tra.

🔩 Van và xy lanh thủy lực hiệu suất cao kết hợp với đường ống dầu có đường kính lớn, hỗ trợ giảm tổn thất áp suất trong hệ thống.

📟 Màn hình điều khiển tích hợp giúp người vận hành theo dõi trạng thái máy trong quá trình làm việc.

08. ĐỘNG CƠ DIESEL & HỆ THỐNG LỌC KHÍ

🔋 Máy sử dụng động cơ diesel 4 xy lanh, tập trung vào khả năng vận hành mạnh mẽ và thuận tiện cho việc bảo dưỡng.

🌬️ Hệ thống lọc khí tích hợp giúp cung cấp nguồn khí sạch hơn cho động cơ, đặc biệt hữu ích trong môi trường khai thác có nhiều bụi đá.

🛠️ Kết cấu các bộ phận nguồn được bố trí theo hướng dễ tiếp cận, hỗ trợ kiểm tra và bảo dưỡng định kỳ.

09. BỘ LỌC BỤI 12 LÕI – HƯỚNG ĐẾN MÔI TRƯỜNG LÀM VIỆC SẠCH HƠN

🌫️ Khoan đá tạo ra lượng bụi đáng kể, đặc biệt tại các khu vực khai thác và công trường khô.

🌀 KD50S được trang bị bộ lọc bụi 12 lõi, hỗ trợ thu gom và xử lý bụi phát sinh trong quá trình khoan.

🌱 Hệ thống này góp phần hạn chế bụi phát tán tại khu vực thi công và hướng đến môi trường vận hành phù hợp hơn cho công trường.

10. KẾT CẤU TỐI ƯU CHO BẢO TRÌ – GIẢM PHỨC TẠP KHI SỬ DỤNG

🔧 KD50S được phát triển với định hướng đơn giản hóa các hệ thống quan trọng, từ đường dầu thủy lực đến bố trí các bộ phận vận hành.

🛠️ Việc sử dụng các cụm linh kiện có kết cấu rõ ràng giúp thuận tiện hơn khi kiểm tra, vệ sinh và bảo dưỡng.

⏱️ Đây là yếu tố đáng chú ý đối với những công trường phải vận hành máy liên tục và cần duy trì thiết bị trong trạng thái sẵn sàng làm việc.

11. KHẢ NĂNG VẬN HÀNH TRÊN CÔNG TRƯỜNG – LINH HOẠT TỪ MỎ ĐẾN CÔNG TRÌNH

🏔️ Khai thác mỏ & khai thác đá: Khoan lỗ DTH đường kính lớn phục vụ các yêu cầu khoan trong khu vực khai thác.

🪨 Khoan phá đá: Phù hợp với các công việc cần tạo lỗ trên nền đá có độ cứng F=6–20.

🛣️ Công trình giao thông: Hỗ trợ khoan đá tại các dự án đường bộ và hạ tầng có địa hình phức tạp.

🏗️ Xây dựng dân dụng: Có thể sử dụng cho các hạng mục cần khoan tạo lỗ trên nền đá.

⚓ Khoan neo: Cần khoan đa góc hỗ trợ tiếp cận các vị trí phục vụ công tác khoan neo.

🚇 Thi công hầm: Khả năng điều chỉnh hướng khoan giúp KD50S phù hợp với các yêu cầu khoan tại khu vực thi công hầm.

KD50S – TỔ HỢP SỨC MẠNH THỦY LỰC CHO KHOAN DTH LỘ THIÊN

🔥 Φ105–203 mm – dải đường kính khoan lớn

💪 ≥3.200 N·m – mô-men xoắn lớn

🚀 30 kN – lực nâng

📏 3.800 mm – hành trình đẩy

⛰️ ≤30° – khả năng leo dốc

🔄 0–65 vòng/phút – tốc độ quay tiêu chuẩn

🛞 ±10° – cân bằng khung

🌫️ 12 lõi lọc bụi – hỗ trợ kiểm soát bụi khoan

⚙️ Búa 3" / 5" / 6" – linh hoạt cấu hình khoan

BẠN ĐANG TÌM MỘT MÁY KHOAN DTH THỦY LỰC CHO CÔNG TRƯỜNG CỦA MÌNH?

📌 Để lựa chọn đúng cấu hình KD50S, hãy cung cấp cho chúng tôi:

🪨 Loại đá & độ cứng đá: Công trường đang khoan đá gì? F bao nhiêu?

📐 Đường kính lỗ: Bạn cần khoan Φ105, Φ115, Φ152, Φ203 mm hay kích thước khác?

📏 Độ sâu lỗ: Chiều sâu lỗ khoan dự kiến là bao nhiêu?

🏗️ Mục đích sử dụng: Khai thác mỏ, khoan phá đá, khoan neo, giao thông, xây dựng hay thi công hầm?

⛰️ Địa hình: Mặt bằng bằng phẳng hay có độ dốc lớn?

🔧 Cấu hình búa & cần: Bạn đang sử dụng búa 3", 5", 6" hay cần tư vấn cấu hình phù hợp?

📞 LIÊN HỆ NGAY ĐỂ ĐƯỢC TƯ VẤN CẤU HÌNH KD50S

KD50S không chỉ là một máy khoan DTH – đây là một cấu hình được xây dựng để đáp ứng yêu cầu khoan thủy lực lộ thiên với đường kính lớn, địa hình đa dạng và cường độ làm việc thực tế.

👉 Gửi thông số công trường của bạn ngay hôm nay để được tư vấn cấu hình KD50S phù hợp với loại đá, đường kính lỗ và điều kiện thi công.
