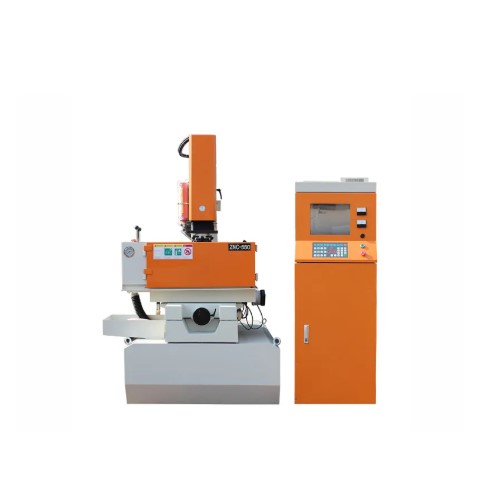

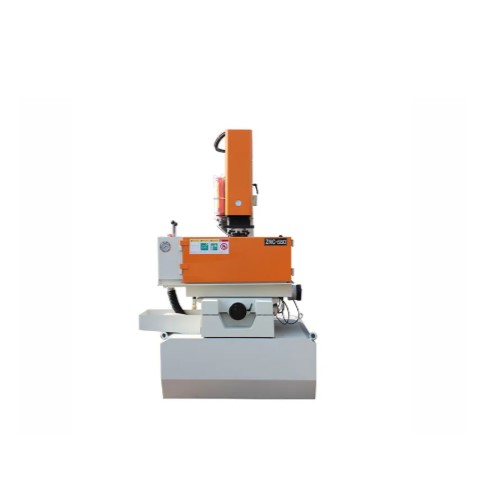

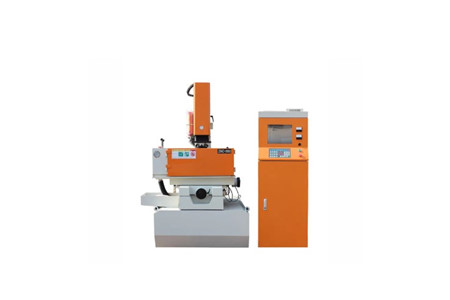

Máy xung điện định hình ZNC550

MÁY XUNG ĐIỆN ĐỊNH HÌNH ZNC550 – TẢI PHÔI 1.500KG, HÀNH TRÌNH 500×400×250MM

Khi quy mô khuôn tăng lên, máy EDM cũng cần một cấu hình đủ mạnh để đáp ứng phôi nặng, điện cực lớn và không gian gia công rộng.

Máy xung điện định hình ZNC550 được phát triển với kết cấu cơ khí có độ cứng vững cao, khả năng chịu tải lớn cùng hệ thống điều khiển linh hoạt. Với trọng lượng phôi tối đa 1.500kg, tải nâng điện cực tới 200kg và hành trình X-Y-Z 500×400×250mm, ZNC550 hướng đến các yêu cầu gia công khuôn có quy mô lớn và độ khó cao.

KẾT CẤU CỨNG VỮNG – SẴN SÀNG CHO PHÔI 1.500KG

🏗️ Điểm nổi bật đầu tiên của ZNC550 là khả năng đáp ứng phôi có trọng lượng tối đa 1.500kg.

Đây là cấu hình phù hợp với những xưởng gia công khuôn cần xử lý các chi tiết nặng, đồng thời yêu cầu hệ thống máy có kết cấu đủ chắc chắn để duy trì quá trình gia công ổn định.

Máy cũng cho phép nâng điện cực với tải trọng lên tới 200kg, mở rộng khả năng đáp ứng những bộ điện cực có kích thước và trọng lượng lớn.

HÀNH TRÌNH 500×400×250MM – KHÔNG GIAN GIA CÔNG LINH HOẠT

📐 ZNC550 sở hữu hành trình X-Y-Z đạt 500×400×250mm, cùng hành trình đầu trục chính 300mm.

Khoảng cách từ điện cực đến bàn có thể điều chỉnh trong phạm vi 160–710mm, tạo không gian thuận tiện hơn cho việc bố trí điện cực và phôi trong quá trình gia công.

Đây là cấu hình hướng đến những ứng dụng cần xử lý chi tiết khuôn có kích thước và chiều cao đáng kể.

BỂ LÀM VIỆC DUNG TÍCH 470 LÍT

💧 ZNC550 được thiết kế với bể làm việc kích thước 1290×770×500mm, dung tích chất lỏng làm việc lên tới 470L.

Không gian bể lớn giúp đáp ứng nhu cầu gia công các chi tiết khuôn có kích thước đáng kể, đồng thời tạo điều kiện thuận lợi cho quá trình bố trí phôi và điện cực.

GIA CÔNG LỖ SÂU – DIỆN TÍCH LỚN – VẬT LIỆU SIÊU CỨNG

⚙️ ZNC550 được định hướng cho nhiều yêu cầu gia công khuôn khác nhau, đặc biệt với:

🔸 Gia công lỗ sâu
🔸 Gia công diện tích lớn
🔸 Gia công vật liệu siêu cứng
🔸 Gia công các chi tiết khuôn có kích thước và trọng lượng lớn

Thay vì chỉ phục vụ một nhóm ứng dụng cố định, ZNC550 được xây dựng như một hệ thống EDM định hình có khả năng đáp ứng nhiều dạng gia công trong môi trường sản xuất khuôn.

LẬP TRÌNH 10 PHÂN ĐOẠN – TỪ THÔ ĐẾN TINH

🎯 ZNC550 hỗ trợ lập trình gia công 10 phân đoạn, cho phép thiết lập chu trình từ gia công thô đến gia công tinh.

Việc phân chia thành nhiều phân đoạn giúp quá trình gia công trở nên linh hoạt và thuận tiện, đặc biệt khi chi tiết cần trải qua nhiều cấp độ xử lý để đạt yêu cầu cuối cùng.

SERVO HAI GIAI ĐOẠN – HỖ TRỢ TĂNG TỐC GIA CÔNG

⚡ Máy được trang bị hệ thống servo hai giai đoạn, có thể thiết lập theo yêu cầu của quá trình gia công.

Cấu hình này được thiết kế để hỗ trợ tăng tốc độ gia công, đồng thời tạo sự linh hoạt khi chuyển đổi giữa các giai đoạn xử lý.

GIAO DIỆN ĐƠN GIẢN – DỄ VẬN HÀNH

🖥️ ZNC550 sử dụng giao diện vận hành đơn giản, phù hợp với nhiều cấp độ người sử dụng.

Thiết kế giao diện hướng tới việc giúp người vận hành dễ làm quen với các thao tác thiết lập và điều khiển, từ đó thuận tiện hơn khi đưa máy vào sản xuất thực tế.

HỆ THỐNG CHUYÊN GIA – GIẢM TIÊU HAO ĐIỆN CỰC

🔧 ZNC550 được tích hợp hệ thống chuyên gia trên máy tính, hỗ trợ quá trình gia công và giúp tối ưu mức tiêu hao điện cực.

Đối với gia công EDM định hình, kiểm soát lượng điện cực tiêu hao là một trong những yếu tố có liên quan trực tiếp đến hiệu quả sử dụng vật tư trong sản xuất.

BỀ MẶT SIÊU MỊN – HỖ TRỢ GIA CÔNG BỀ MẶT GƯƠNG

✨ ZNC550 được trang bị mạch gia công bề mặt gương, kết hợp khả năng gia công bề mặt siêu mịn.

Cấu hình này phù hợp với những công đoạn gia công khuôn cần chú trọng đến chất lượng bề mặt sau xung điện.

MẠCH CHỐNG TÍCH TỤ CARBON – HỖ TRỢ ỔN ĐỊNH PHÓNG ĐIỆN

🛡️ Máy sử dụng mạch chống tích tụ carbon có độ nhạy cao, được thiết kế để hạn chế hiện tượng hồ quang trong quá trình gia công.

Việc kiểm soát tình trạng tích tụ carbon góp phần duy trì quá trình phóng điện ổn định hơn trong quá trình vận hành.

NHIỀU THIẾT BỊ BẢO VỆ PHÒNG CHÁY

🔥 ZNC550 được trang bị nhiều thiết bị bảo vệ an toàn phòng cháy, tăng cường mức độ an toàn trong quá trình sử dụng máy.

Đây là một phần quan trọng trong thiết kế của hệ thống EDM, đặc biệt với máy có dung tích chất lỏng làm việc lên tới 470L.

HỆ THỐNG ĐIỆN MODULAR – DỄ NÂNG CẤP

🔌 Hệ thống điện được thiết kế theo dạng module, giúp cấu trúc hệ thống thuận tiện hơn cho việc bảo trì và nâng cấp.

Thiết kế modular cũng được định hướng nhằm duy trì tỷ lệ lỗi thấp, hỗ trợ quá trình sử dụng máy lâu dài.

ỨNG DỤNG TRONG GIA CÔNG KHUÔN

ZNC550 phù hợp với các nhu cầu:

🔩 Gia công khuôn dập và khuôn định hình
🔩 Gia công khuôn có kích thước lớn
🔩 Gia công chi tiết có trọng lượng lớn
🔩 Gia công lỗ sâu
🔩 Gia công vùng có diện tích lớn
🔩 Gia công vật liệu siêu cứng
🔩 Gia công bề mặt cần độ hoàn thiện cao

THÔNG SỐ KỸ THUẬT MÁY XUNG ĐIỆN ĐỊNH HÌNH ZNC550

Hạng mục	Thông số
Tên sản phẩm	Máy xung điện định hình ZNC550
Model	ZNC 550
Loại máy	Sinker EDM
Thương hiệu	Sharp CNC
Xuất xứ	Giang Tô, Trung Quốc
Kích thước bàn làm việc	800 × 480 mm
Kích thước bể làm việc	1290 × 770 × 500 mm
Hành trình X-Y-Z	500 × 400 × 250 mm
Hành trình đầu trục chính	300 mm
Tải nâng điện cực	200 kg
Trọng lượng phôi tối đa	1500 kg
Khoảng cách điện cực đến bàn	160–710 mm
Dung tích chất lỏng làm việc	470 L
Điện áp	50Hz, 380V
Kích thước máy	1530 × 1850 × 2250 mm
Màu sắc	Trắng và cam
Chứng nhận	ISO, CE
Trọng lượng máy	3200 kg

PHỤ KIỆN TIÊU CHUẨN

🔧 Lọc dầu
🔧 Đầu điện cực từ tính tiêu chuẩn
🔧 Đầu kẹp khoan
🔧 Bộ đồ gá
🔧 Hộp dụng cụ
🔧 Đèn làm việc quartz

PHỤ KIỆN TÙY CHỌN

⚙️ Hệ thống chữa cháy tự động
⚙️ Bộ làm mát chất lỏng gia công
⚙️ Đế từ
⚙️ Đồ gá 3R

LƯU Ý VỀ KÝ HIỆU MODEL

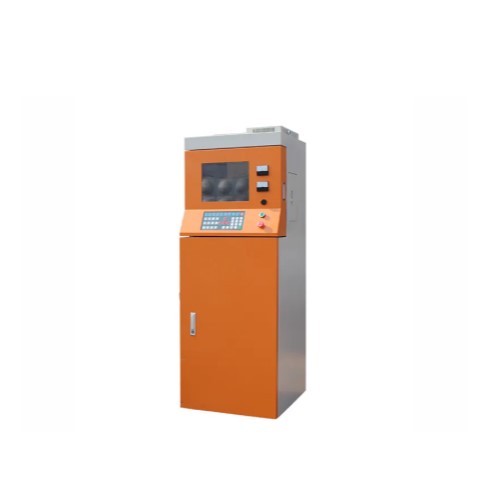

Ký hiệu “F” trong bảng model cho biết tủ điều khiển sử dụng dạng hiển thị màn hình.

Đối với tủ phân phối, ký hiệu “A” tương ứng với dạng ống kỹ thuật số một trục, trong khi cấu hình hiển thị màn hình một trục được phân biệt theo loại điều khiển tương ứng.

ZNC550 – CẤU HÌNH EDM CHO KHUÔN KÍCH THƯỚC VÀ TẢI TRỌNG LỚN

Nếu ZNC450 hướng đến nhóm phôi tải lớn, thì ZNC550 nâng khả năng chịu tải lên tới 1.500kg, đồng thời sở hữu tải nâng điện cực 200kg, hành trình 500×400×250mm và dung tích chất lỏng 470L.

Kết hợp cùng lập trình 10 phân đoạn, servo hai giai đoạn, hệ thống chuyên gia giảm tiêu hao điện cực, mạch gia công bề mặt gương và mạch chống tích tụ carbon, ZNC550 là cấu hình được thiết kế cho những yêu cầu gia công khuôn có quy mô lớn.

📞 Liên hệ ngay để được tư vấn Máy xung điện định hình ZNC550 và lựa chọn cấu hình, phụ kiện phù hợp với loại khuôn và trọng lượng phôi thực tế của xưởng.
