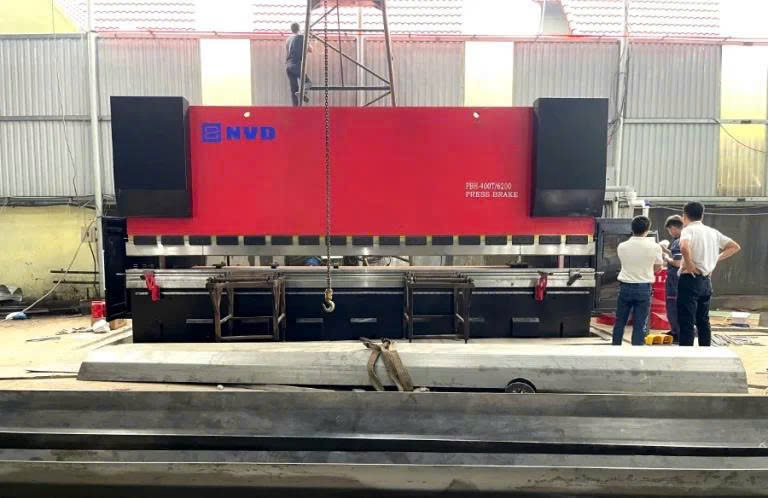

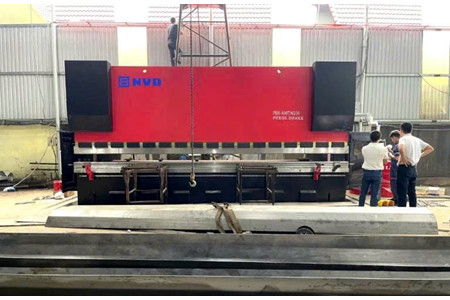

MÁY CHẤN TÔN THỦY LỰC 400 TẤN – PBH 400T/6200: CẤU HÌNH CÔNG SUẤT LỚN CHO GIA CÔNG TẤM KHỔ DÀI

Không phải mọi bài toán gia công kim loại tấm đều có thể giải quyết bằng một chiếc máy chấn thông thường. Khi phôi có kích thước lớn, vật liệu dày và đường chấn kéo dài hàng mét, doanh nghiệp cần một hệ thống vừa có lực chấn lớn, vừa đảm bảo độ ổn định của toàn bộ kết cấu trong quá trình làm việc.

Máy chấn tôn thủy lực PBH 400T/6200 được phát triển cho nhóm nhu cầu này. Với lực chấn 400 tấn, chiều dài chấn 6200 mm, hệ thống CNC 5 trục Y1, Y2, X, R + 1 Crowning, máy hướng đến các xưởng cơ khí, gia công kim loại tấm và doanh nghiệp sản xuất công nghiệp cần xử lý những chi tiết có kích thước lớn.

⚙️ Model: PBH-400T/6200
⚙️ Lực chấn: 400 tấn
⚙️ Chiều dài chấn: 6200 mm
⚙️ Bộ điều khiển: SCS900
⚙️ Trục điều khiển: Y1, Y2, X, R + 1 Crowning
⚙️ Thương hiệu: NVD
⚙️ Xuất xứ: Trung Quốc

---

400 TẤN – SỨC MẠNH CHO GIA CÔNG KIM LOẠI TẤM DÀY

💪 400 tấn là nền tảng sức mạnh của PBH 400T/6200. Mức lực chấn lớn giúp máy hướng đến các ứng dụng gia công tấm kim loại có độ dày và độ cứng cao.

Tuy nhiên, khả năng chấn thực tế luôn phụ thuộc vào nhiều yếu tố như loại vật liệu, chiều dày, chiều dài đường chấn, phương pháp chấn và bộ khuôn sử dụng. Vì vậy, khi lựa chọn máy, lực chấn cần được tính toán dựa trên chính sản phẩm mà doanh nghiệp đang gia công.

Với công suất 400 tấn, PBH 400T/6200 phù hợp với những dây chuyền cần xử lý các chi tiết lớn và yêu cầu lực ép cao trong quá trình tạo hình.

---

6200 MM – KHỔ CHẤN DÀI CHO PHÔI KÍCH THƯỚC LỚN

📏 Nếu 400 tấn là sức mạnh thì 6200 mm là không gian làm việc tạo nên sự khác biệt của PBH 400T/6200.

Chiều dài chấn lên đến 6,2 mét cho phép máy tiếp cận những chi tiết có kích thước lớn, giảm nhu cầu chia nhỏ phôi hoặc thực hiện nhiều lần gá đặt đối với những sản phẩm có đường chấn dài.

Đây là cấu hình đáng chú ý đối với các đơn vị chuyên gia công kết cấu kim loại, khung vách, tấm vỏ thiết bị, tủ công nghiệp và các chi tiết dạng dài.

---

CNC SCS900 – ĐIỀU KHIỂN QUÁ TRÌNH CHẤN THEO CHƯƠNG TRÌNH

🖥️ PBH 400T/6200 sử dụng bộ điều khiển SCS900 của Techmation, trang bị màn hình cảm ứng TFT màu 19 inch cùng giao diện USB và các thiết bị ngoại vi.

Hệ thống CNC hỗ trợ người vận hành thiết lập chương trình, kiểm soát chuyển động của máy và quản lý quá trình chấn theo các thông số đã cài đặt.

Với những sản phẩm có nhiều bước chấn, việc lập trình trước giúp quy trình gia công có tính hệ thống hơn, đồng thời hỗ trợ duy trì độ lặp lại giữa các chi tiết trong cùng một đơn hàng.

---

5 TRỤC CNC + CROWNING – KIỂM SOÁT VỊ TRÍ VÀ ĐỘ ỔN ĐỊNH ĐƯỜNG CHẤN

🎯 Cấu hình PBH 400T/6200 gồm Y1, Y2, X, R + 1 Crowning.

Y1 và Y2 kiểm soát chuyển động của ram, trong khi X và R đảm nhiệm định vị cữ sau. Hệ thống Crowning hỗ trợ bù biến dạng bàn máy khi chịu tải.

Cấu hình này tạo nên một hệ thống điều khiển phù hợp với các bài toán chấn phức tạp, đặc biệt khi chiều dài đường chấn lớn và yêu cầu độ đồng đều về góc uốn được đặt lên cao.

---

BÙ NÊM CƠ CNC – HỖ TRỢ ĐỒNG ĐỀU GÓC CHẤN TRÊN PHÔI DÀI

📐 Khi lực chấn tác động lên một bàn máy có chiều dài lớn, biến dạng kết cấu là vấn đề cần được tính đến. PBH 400T/6200 được trang bị hệ thống bù nêm cơ CNC đa điểm nhằm hỗ trợ hiệu chỉnh biến dạng bàn trong quá trình làm việc.

Giải pháp bù giúp kiểm soát sự khác biệt về góc chấn giữa các vị trí trên toàn chiều dài bàn, đặc biệt có ý nghĩa đối với những chi tiết dài 6200 mm.

---

SERVO X – R VÀ CỮ SAU 4 ĐIỂM TỰA

⚡ Cụm servo trục X và R sử dụng Techmation, kết hợp với hệ thống vít me cầu và dẫn hướng Hiwin.

Theo thông số cung cấp, trục X đạt tốc độ 350 mm/s, trục R đạt 200 mm/s, với hành trình lần lượt 500 mm và 200 mm.

Cụm cữ sau 4 điểm hỗ trợ định vị phôi theo chương trình CNC, giúp người vận hành thiết lập vị trí chấn nhanh hơn và thuận tiện hơn khi chuyển đổi giữa các sản phẩm.

---

KẾT CẤU KHUNG MÁY – NỀN TẢNG CHO LỰC CHẤN 400 TẤN

🏗️ Với một máy chấn có lực 400 tấn và chiều dài làm việc 6200 mm, độ cứng và khả năng ổn định của khung máy có vai trò đặc biệt quan trọng.

PBH 400T/6200 sử dụng kết cấu khung được tính toán bằng phần mềm phân tích phần tử hữu hạn FEA, kết hợp quy trình ủ nhiệt toàn bộ khung nhằm giải phóng ứng suất dư sau gia công.

Mục tiêu của quá trình này là tạo ra một nền tảng kết cấu ổn định, phù hợp với yêu cầu chịu tải lớn và làm việc trên chiều dài chấn dài.

---

HỆ THỐNG THỦY LỰC – ĐẢM BẢO KHẢ NĂNG TẠO LỰC ỔN ĐỊNH

🔧 PBH 400T/6200 sử dụng hệ thống thủy lực Rexroth, kết hợp đầu bơm Sunny/FISR và các linh kiện hỗ trợ trong hệ thống dầu.

Áp suất thủy lực theo cấu hình là 250 Bar. Hệ thống được thiết kế để đáp ứng yêu cầu vận hành của máy chấn công suất 400 tấn.

Các thành phần như lọc dầu Packer, đầu nối EMB và vòng đệm xilanh NOK góp phần hoàn thiện hệ thống thủy lực tổng thể.

---

ĐỘNG CƠ BƠM SERVO – TỐI ƯU KHẢ NĂNG VẬN HÀNH

⚡ Động cơ bơm servo Techmation được sử dụng trong cấu hình PBH 400T/6200.

Theo thông tin cấu hình, hệ thống servo được giới thiệu với khả năng tiết kiệm điện khoảng 30–40% so với động cơ thường đời cũ trong điều kiện vận hành tương ứng.

Giải pháp này hướng đến việc sử dụng năng lượng hiệu quả hơn trong quá trình máy thực hiện các chu kỳ chấn khác nhau.

---

CẤU HÌNH MÁY CHẤN TÔN THỦY LỰC PBH 400T/6200

STT	Thiết bị	Thương hiệu	Xuất xứ
1	Bộ điều khiển SCS900	Techmation	Đài Loan
2	Thiết bị điện: Contactor, Relay, nút bấm	Schneider	Pháp
3	Động cơ và Drive Servo trục X, R	Techmation	Đài Loan
4	Vít me cầu và băng bi dẫn động	Hiwin	Đài Loan
5	Thước quang	Givi	Italia
6	Hệ thống thủy lực	Rexroth	Đức
7	Đầu bơm thủy lực	Sunny / FISR	USA
8	Động cơ bơm	Techmation	Đài Loan
9	Lọc dầu	Packer	USA
10	Hệ thống bù bàn dưới	Bù nêm cơ CNC	NVD
11	Đầu nối ống dầu	EMB	Đức
12	Vòng đệm xilanh	NOK	Nhật

---

CHẾ ĐỘ BẢO VỆ VÀ AN TOÀN

Máy chấn 400 tấn cần được trang bị các cơ chế giám sát và bảo vệ phù hợp trong quá trình vận hành. PBH 400T/6200 có các chức năng theo cấu hình được cung cấp:

STT	Chức năng bảo vệ	Trạng thái
1	Cảnh báo nhiệt độ dầu	Có
2	Bảo vệ áp suất dầu	Có
3	Bảo vệ quá tải động cơ	Có
4	Cửa bảo vệ bên trái, bên phải	Có
5	Tiêu chuẩn an toàn	CE

---

THÔNG SỐ KỸ THUẬT MÁY CHẤN TÔN 400 TẤN PBH-400T/6200

STT	Thông số kỹ thuật	Đơn vị	Thông số
1	Trục điều khiển CNC	Trục	5 trục: Y1, Y2, X, R + 1 Crowning
2	Lực chấn	Tấn	400
3	Chiều dài chấn	mm	6200
4	Khoảng cách giữa hai xilanh	mm	4920
5	Hành trình chấn	mm	300
6	Độ mở Ram lớn nhất	mm	580
7	Chiều rộng bàn	mm	60
8	Thoát họng	mm	500
9	Tốc độ làm việc không tải	mm/s	180
10	Tốc độ làm việc có tải	mm/s	150
11	Tốc độ hồi dao	mm/s	120
12	Tốc độ trục X	mm/s	350
13	Tốc độ trục R	mm/s	200
14	Hành trình trục X	mm	500
15	Hành trình trục R	mm	200
16	Cữ đỡ sau	Cái	4
17	Áp suất thủy lực	Bar	250
18	Động cơ chính	kW	11
19	Thùng dầu	Lít	280
20	Kích thước máy	mm	6800 × 2000 × 2950
21	Khối lượng máy	kg	32.000

---

CẤU TẠO MÁY CHẤN THỦY LỰC 400 TẤN PBH-400T/6200

01. BỘ ĐIỀU KHIỂN SCS900

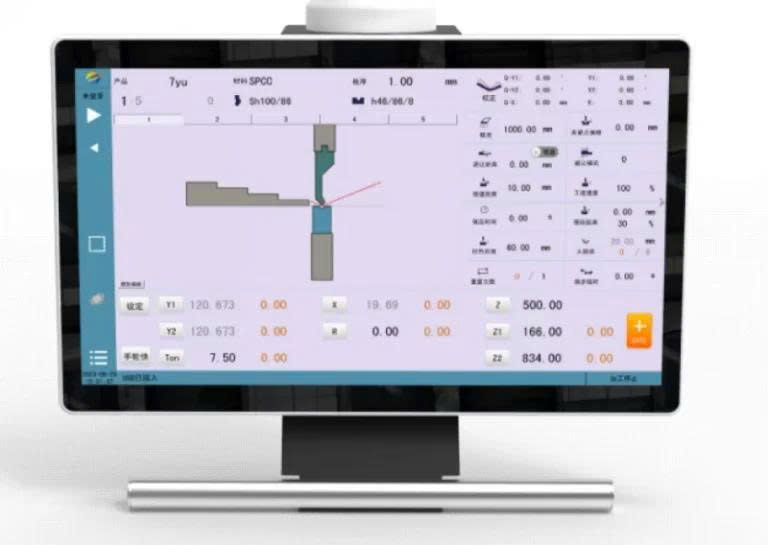

🖥️ Bộ điều khiển SCS900 sử dụng màn hình cảm ứng TFT màu 19 inch, hỗ trợ USB và giao diện kết nối với các thiết bị ngoại vi.

Hệ thống hỗ trợ lập trình và điều khiển quá trình chấn, đồng thời cung cấp phần mềm ngoại tuyến Profile-TL để chuẩn bị chương trình trước khi đưa vào máy.

---

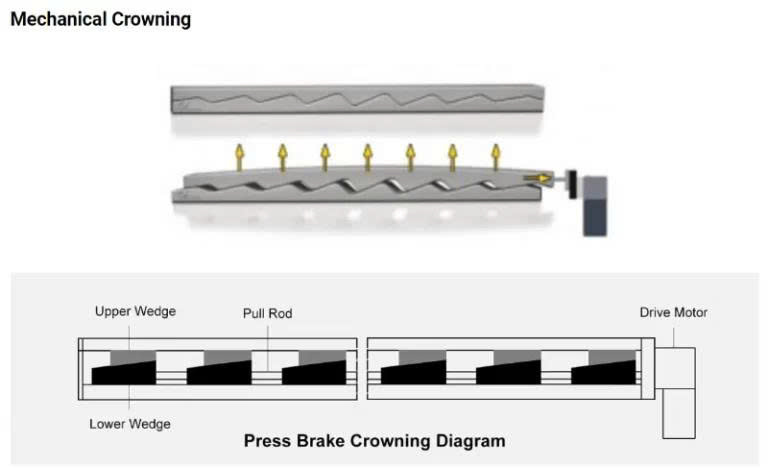

02. HỆ THỐNG BÙ NÊM CƠ CNC

📐 Hệ thống bù nêm đa điểm được bố trí tại bàn dưới, hỗ trợ hiệu chỉnh biến dạng của bàn khi chịu lực chấn lớn.

Đây là cấu tạo quan trọng đối với máy có chiều dài chấn tới 6200 mm, giúp hỗ trợ duy trì sự đồng đều của đường chấn trên toàn bộ chiều dài làm việc.

---

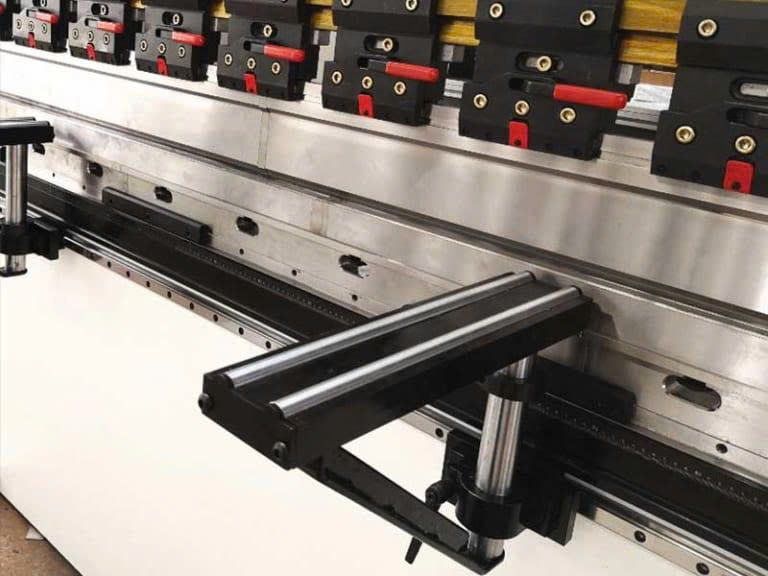

03. TAY ĐỠ TÔN PHÍA TRƯỚC

🔧 Tay đỡ tôn dạng trượt trên hệ thống băng bi, kết hợp tay xoay và cơ cấu điều chỉnh cao độ.

Thiết kế này hỗ trợ người vận hành trong quá trình đưa những tấm kim loại kích thước lớn vào vị trí chấn, đồng thời giúp việc điều chỉnh phôi thuận tiện hơn.

---

04. ĐỘNG CƠ BƠM SERVO

⚡ Động cơ bơm servo Techmation đảm nhiệm việc truyền động cho hệ thống bơm thủy lực.

Theo cấu hình cung cấp, hệ thống servo có mức tiết kiệm năng lượng được giới thiệu khoảng 30–40% so với động cơ tiêu chuẩn đời cũ trong điều kiện vận hành tương ứng.

---

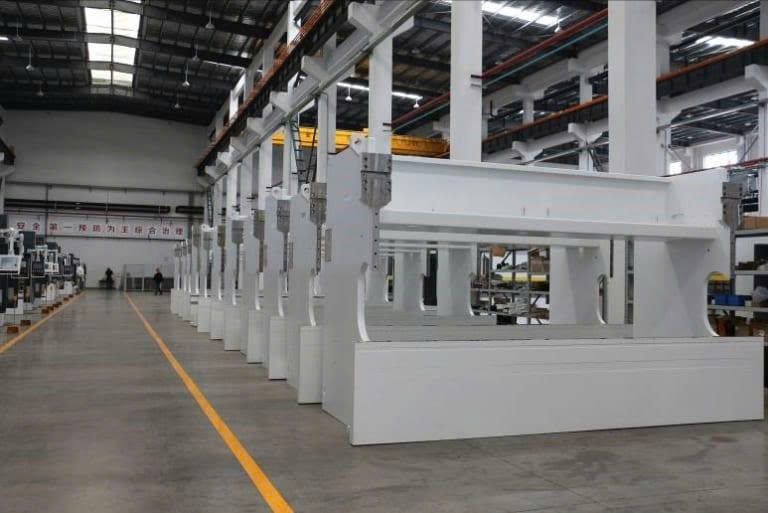

05. Ủ NHIỆT TOÀN BỘ KHUNG MÁY

🔥 Toàn bộ khung máy được xử lý ủ nhiệt ở khoảng 600°C nhằm giải phóng ứng suất dư sau quá trình chế tạo.

Đối với máy chấn công suất 400 tấn và chiều dài 6200 mm, việc kiểm soát ứng suất và độ ổn định của khung có ý nghĩa quan trọng trong quá trình vận hành lâu dài.

---

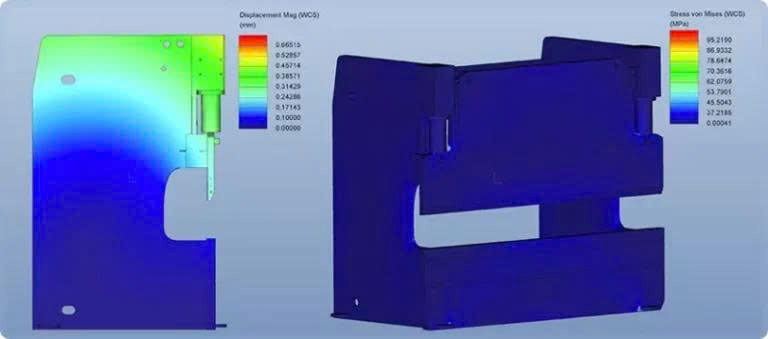

06. PHÂN TÍCH KẾT CẤU BẰNG FEA

🔬 Khung máy được phân tích bằng phương pháp FEA – Finite Element Analysis.

Phương pháp này cho phép đánh giá các khu vực chịu tải trọng lớn trên toàn bộ kết cấu, từ đó hỗ trợ tối ưu thiết kế khung máy trước khi chế tạo.

---

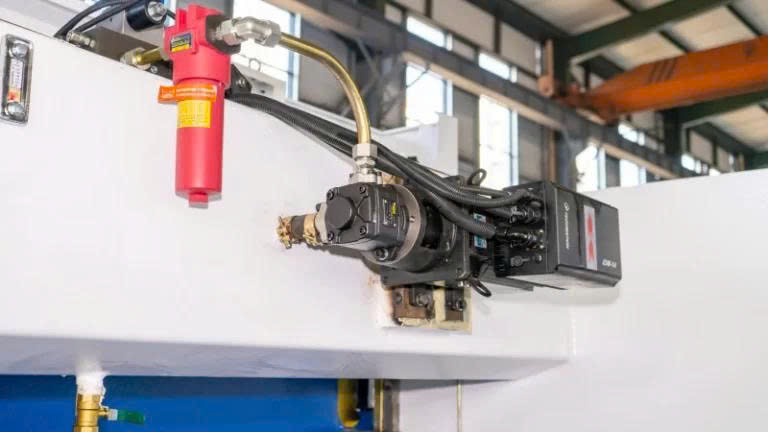

07. HỆ THỐNG THỦY LỰC REXROTH

💪 Hệ thống thủy lực sử dụng Rexroth kết hợp đầu bơm Sunny/FISR.

Cùng với lọc dầu Packer, đầu nối EMB và vòng đệm xilanh NOK, các thành phần này tạo thành hệ thống thủy lực phục vụ quá trình tạo lực và điều khiển chuyển động của máy.

---

08. SERVO TRỤC X VÀ R

⚙️ Trục X và R sử dụng động cơ và Drive Servo Techmation.

Kết hợp với vít me và hệ thống dẫn hướng Hiwin, cụm servo giúp cữ sau di chuyển theo chương trình CNC với tốc độ cao và hỗ trợ định vị phôi trong quá trình chấn.

---

09. THƯỚC QUANG GIVI

📏 Thước quang Givi đảm nhiệm chức năng phản hồi vị trí trong hệ thống điều khiển.

Tín hiệu phản hồi giúp CNC kiểm soát chuyển động của máy và hỗ trợ duy trì độ chính xác trong quá trình gia công.

---

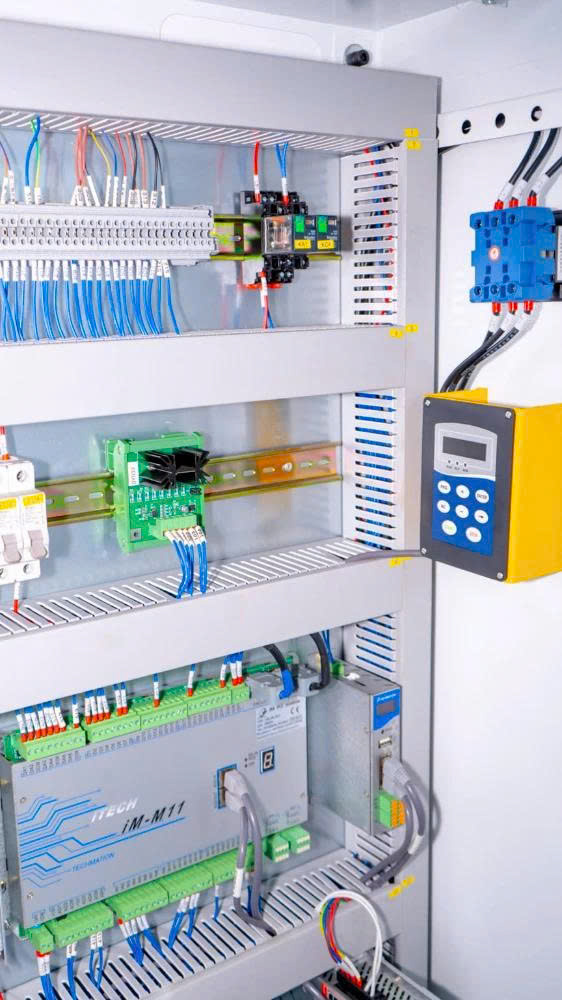

10. THIẾT BỊ ĐIỆN SCHNEIDER

⚡ Các thiết bị điện như contactor, relay và nút bấm sử dụng Schneider – Pháp.

Việc đồng bộ các thiết bị điện giúp hệ thống điều khiển và vận hành máy hoạt động theo cấu hình thiết kế.

---

11. VÒNG ĐỆM XILANH NOK

🔩 Vòng đệm xilanh NOK – Nhật Bản đảm nhiệm chức năng làm kín trong hệ thống xilanh thủy lực.

Đây là thành phần quan trọng giúp duy trì độ kín của cụm xilanh trong quá trình máy tạo lực chấn.

---

12. ĐẦU NỐI ỐNG DẦU EMB

🔧 Đầu nối ống dầu EMB – Đức được sử dụng tại hệ thống đường ống thủy lực.

Các đầu nối có nhiệm vụ kết nối các tuyến ống dầu và hỗ trợ việc bố trí, kiểm tra hệ thống trong quá trình vận hành và bảo dưỡng.

---

13. BỘ KẸP DAO CHẤN THÁO LẮP NHANH

🛠️ PBH 400T/6200 được trang bị bộ kẹp dao chấn tháo lắp nhanh kiểu châu Âu.

Thiết kế này hỗ trợ việc thay đổi dụng cụ chấn thuận tiện hơn, đặc biệt khi doanh nghiệp thường xuyên chuyển đổi giữa các loại sản phẩm và yêu cầu chấn khác nhau.

---

14. BÀN LÀM VIỆC VÀ BỘ DAO CỐI

🔩 Bàn làm việc được trang bị bộ dao cối theo cấu hình máy, là khu vực trực tiếp thực hiện quá trình tạo hình phôi.

Việc lựa chọn dao và cối cần dựa trên vật liệu, chiều dày, chiều dài đường chấn và bán kính uốn để đảm bảo lực chấn và chất lượng sản phẩm phù hợp.

---

PBH 400T/6200 PHÙ HỢP VỚI NHỮNG ỨNG DỤNG NÀO?

🏭 Với lực chấn 400 tấn và chiều dài làm việc 6200 mm, máy có thể được sử dụng trong nhiều lĩnh vực gia công kim loại tấm quy mô lớn:

🔹 Gia công tủ điện, tủ điều khiển và vỏ thiết bị công nghiệp.

🔹 Sản xuất tủ bếp, bàn ghế và các sản phẩm nội thất kim loại.

🔹 Gia công khung vách, khung kết cấu và các chi tiết kim loại dài.

🔹 Chế tạo máy, cơ khí công nghiệp và kết cấu thép.

🔹 Gia công các chi tiết dạng tấm có kích thước lớn, yêu cầu lực chấn cao.

---

CẦN MÁY CHẤN 400 TẤN – 6200 MM CHO DỰ ÁN CỦA BẠN?

📩 Với máy chấn công suất lớn, không nên chọn máy chỉ dựa trên lực tấn hoặc chiều dài bàn máy. Cấu hình phù hợp phải được xác định từ chính sản phẩm thực tế.

👉 Hãy gửi bản vẽ chi tiết, loại vật liệu, chiều dày tấm, chiều dài đường chấn, góc chấn và sản lượng dự kiến.

Từ đó, đội ngũ kỹ thuật có thể tư vấn phương án PBH 400T/6200, bộ dao cối và cấu hình điều khiển phù hợp với yêu cầu sản xuất của doanh nghiệp.

📞 Liên hệ ngay để gửi bản vẽ và nhận tư vấn cấu hình máy chấn 400 tấn theo đúng nhu cầu gia công thực tế.
