Máy chấn tôn thủy lực 500 tấn 6m hạng nặng – PBH 500T/6000

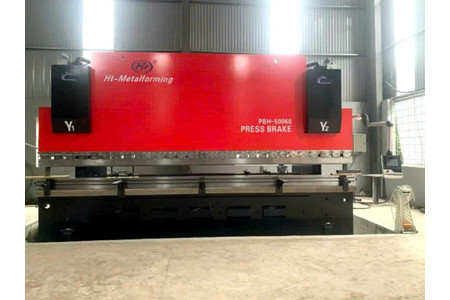

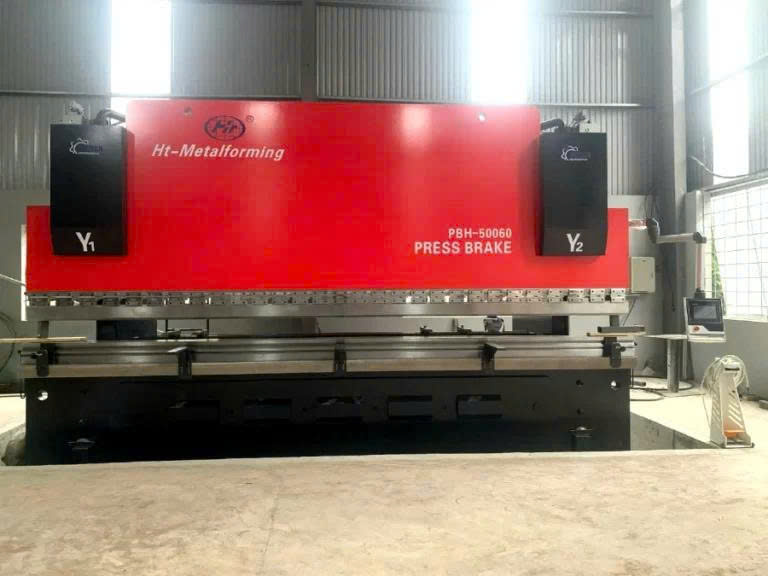

MÁY CHẤN TÔN THỦY LỰC 500 TẤN 6M HẠNG NẶNG – PBH 500T/6000: SỨC MẠNH CHO NHỮNG BÀI TOÁN GIA CÔNG TẤM KHỔ LỚN

Khi chiều dày vật liệu tăng, kích thước phôi lớn và đường chấn kéo dài đến hàng mét, máy chấn không chỉ cần lực ép mạnh mà còn phải có một kết cấu đủ ổn định để kiểm soát toàn bộ quá trình tạo hình.

Máy chấn tôn thủy lực PBH 500T/6000 của NVD được thiết kế theo hướng máy chấn hạng nặng, sở hữu lực chấn 500 tấn, chiều dài chấn 6000 mm và hệ thống CNC Y1, Y2, X, R + 1 Crowning. Cấu hình này hướng đến các doanh nghiệp gia công kim loại tấm quy mô lớn, cơ khí chế tạo, kết cấu thép và những ngành cần xử lý các chi tiết dài, dày và có yêu cầu lực chấn cao.

⚙️ Model: PBH-500T/6000
⚙️ Lực chấn: 500 tấn
⚙️ Chiều dài chấn: 6000 mm
⚙️ Bộ điều khiển: DELEM DA53T
⚙️ Trục điều khiển: Y1, Y2, X, R + 1 Crowning
⚙️ Thương hiệu: NVD
⚙️ Xuất xứ: Trung Quốc

---

500 TẤN – NĂNG LỰC CHẤN DÀNH CHO VẬT LIỆU DÀY, CỨNG

💪 Với lực chấn lên đến 500 tấn, PBH 500T/6000 thuộc nhóm máy công suất lớn, được định hướng cho các bài toán gia công mà lực ép là yếu tố quyết định.

Máy có khả năng tạo lực chấn lớn để xử lý các tấm kim loại có độ dày và độ cứng cao. Tuy nhiên, chiều dày vật liệu thực tế có thể gia công cần được xác định dựa trên loại vật liệu, chiều dài đường chấn, phương pháp chấn và bộ dao cối.

Điểm quan trọng của cấu hình 500 tấn là khả năng đáp ứng những chi tiết cần lực tạo hình cao, đồng thời duy trì sự ổn định của máy trong quá trình sản xuất.

---

6000 MM – KHỔ CHẤN 6 MÉT CHO PHÔI KÍCH THƯỚC LỚN

📏 6000 mm chiều dài chấn mở rộng đáng kể phạm vi sản phẩm mà doanh nghiệp có thể gia công trên cùng một máy.

Thay vì phải chia nhỏ những chi tiết có đường chấn dài, máy cho phép xử lý các phôi có kích thước lớn trên toàn bộ chiều dài làm việc. Đây là cấu hình phù hợp với các sản phẩm dạng dài như vỏ thiết bị, khung vách, kết cấu kim loại, tủ công nghiệp và nhiều chi tiết cơ khí khác.

Với chiều dài máy lớn, việc lựa chọn vị trí đặt máy, không gian cấp phôi và phương án nâng hạ vật liệu cũng cần được tính toán ngay từ giai đoạn đầu tư.

---

DELEM DA53T – ĐIỀU KHIỂN CNC TRỰC QUAN CHO MÁY CHẤN HẠNG NẶNG

🖥️ PBH 500T/6000 sử dụng DELEM DA53T – Hà Lan, một cấu hình điều khiển CNC riêng biệt so với các phiên bản sử dụng SCS900.

DA53T được trang bị màn hình LCD màu 10,1 inch, độ phân giải 1024 × 600 và cảm ứng điện dung đa điểm, giúp người vận hành thao tác trực tiếp trên giao diện điều khiển.

Hệ thống hỗ trợ lập trình và điều khiển quá trình chấn, giúp thiết lập các thông số gia công theo từng sản phẩm và thuận tiện hơn khi chuyển đổi chương trình sản xuất.

---

5 TRỤC ĐIỀU KHIỂN – Y1, Y2, X, R + CROWNING

🎯 Cấu hình PBH 500T/6000 gồm Y1, Y2, X, R + 1 Crowning.

Y1 và Y2 kiểm soát chuyển động của ram, hai trục X và R điều khiển vị trí cữ sau, trong khi Crowning hỗ trợ hiệu chỉnh biến dạng bàn máy khi chịu tải.

Sự kết hợp này giúp máy có khả năng kiểm soát nhiều yếu tố trong quá trình chấn, đặc biệt khi gia công các chi tiết dài và cần duy trì sự đồng đều của góc uốn.

---

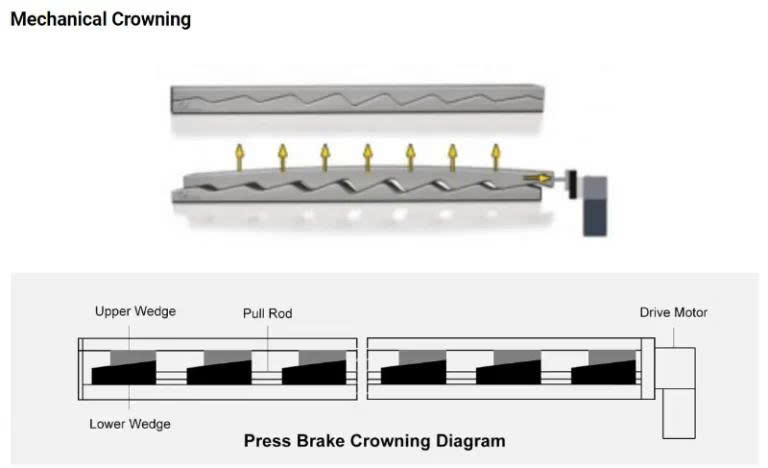

BÙ NÊM CƠ CNC – KIỂM SOÁT BIẾN DẠNG BÀN MÁY

📐 Khi lực chấn lớn tác động trên chiều dài 6 mét, khả năng biến dạng của kết cấu là yếu tố cần được tính đến trong thiết kế máy.

PBH 500T/6000 sử dụng hệ thống bù nêm cơ CNC đa điểm, hỗ trợ hiệu chỉnh biến dạng của bàn dưới trong quá trình chấn.

Hệ thống bù giúp tăng khả năng kiểm soát góc chấn tại các vị trí khác nhau trên toàn chiều dài làm việc, đặc biệt quan trọng đối với các chi tiết có đường chấn dài.

---

SERVO X – R: ĐỊNH VỊ CỮ SAU NHANH VÀ ỔN ĐỊNH

⚡ Hai trục X và R được trang bị động cơ và Drive Servo Techmation, kết hợp với vít me và hệ thống dẫn hướng Hiwin.

Theo thông số kỹ thuật, trục X đạt tốc độ 350 mm/s, trục R đạt 200 mm/s, với hành trình lần lượt 500 mm và 200 mm.

Cữ đỡ sau 4 điểm hỗ trợ định vị phôi theo chương trình CNC, giúp người vận hành giảm thời gian thiết lập và thuận tiện hơn khi gia công nhiều chi tiết liên tiếp.

---

HỆ THỐNG THỦY LỰC CÔNG SUẤT LỚN

🔧 Để tạo ra lực chấn 500 tấn, PBH 500T/6000 sử dụng hệ thống thủy lực Rexroth, kết hợp đầu bơm Sunny/FISR và các linh kiện chuyên dụng trong hệ thống dầu.

Áp suất thủy lực theo cấu hình là 250 Bar. Hệ thống thủy lực được kết hợp với động cơ chính 45 kW và thùng dầu dung tích 280 lít theo thông số cung cấp.

Cấu hình này tạo thành nền tảng truyền lực cho toàn bộ quá trình chấn của máy.

---

KHUNG MÁY HẠNG NẶNG – THIẾT KẾ CHO TẢI TRỌNG 500 TẤN

🏗️ Với trọng lượng máy lên đến 39.000 kg, PBH 500T/6000 sở hữu kết cấu lớn, phù hợp với đặc thù của máy chấn công suất 500 tấn và chiều dài 6 mét.

Khung máy được xử lý ủ nhiệt ở khoảng 600°C nhằm giải phóng ứng suất dư sau quá trình chế tạo. Đồng thời, phương pháp phân tích FEA được sử dụng để đánh giá kết cấu và các vị trí chịu lực trọng yếu.

Sự kết hợp giữa thiết kế kết cấu, xử lý nhiệt và phân tích FEA tạo nền tảng cho khả năng làm việc ổn định của máy trong điều kiện tải trọng lớn.

---

ĐỘNG CƠ BƠM SERVO – HƯỚNG ĐẾN HIỆU QUẢ NĂNG LƯỢNG

⚡ PBH 500T/6000 sử dụng động cơ bơm servo Techmation.

Theo cấu hình được cung cấp, hệ thống servo được giới thiệu với khả năng tiết kiệm điện khoảng 30–40% so với động cơ thường đời cũ trong điều kiện vận hành tương ứng.

Đây là giải pháp hướng đến việc tối ưu mức tiêu thụ năng lượng trong các chu kỳ vận hành khác nhau của máy.

---

CẤU HÌNH MÁY CHẤN TÔN THỦY LỰC PBH 500T/6000

STT	Thiết bị	Thương hiệu	Xuất xứ
1	Bộ điều khiển DELEM DA53T	DELEM	Hà Lan
2	Thiết bị điện: Contactor, Relay, nút bấm	Schneider	Pháp
3	Động cơ và Drive Servo trục X, R	Techmation	Đài Loan
4	Vít me cầu và băng bi dẫn động	Hiwin	Đài Loan
5	Thước quang	Givi	Italia
6	Hệ thống thủy lực	Rexroth	Đức
7	Đầu bơm thủy lực	Sunny / FISR	USA
8	Động cơ bơm	Techmation	Đài Loan
9	Lọc dầu	Packer	USA
10	Hệ thống bù bàn dưới	Bù nêm cơ CNC	NVD
11	Đầu nối ống dầu	EMB	Đức
12	Vòng đệm xilanh	NOK	Nhật

---

CHẾ ĐỘ BẢO VỆ VÀ AN TOÀN

PBH 500T/6000 được cung cấp các chức năng bảo vệ nhằm hỗ trợ giám sát những trạng thái quan trọng trong quá trình vận hành máy.

STT	Chức năng bảo vệ	Trạng thái
1	Cảnh báo nhiệt độ dầu	Có
2	Bảo vệ áp suất dầu	Có
3	Bảo vệ quá tải động cơ	Có
4	Cửa bảo vệ bên trái, bên phải	Có
5	Tiêu chuẩn an toàn	CE

---

THÔNG SỐ KỸ THUẬT MÁY CHẤN TÔN 500 TẤN PBH-500T/6000

STT	Thông số kỹ thuật	Đơn vị	Thông số
1	Trục điều khiển CNC	Trục	4 trục + 1: Y1, Y2, X, R + 1 Crowning
2	Lực chấn	Tấn	500
3	Chiều dài chấn	mm	6000
4	Khoảng cách giữa hai xilanh	mm	4910
5	Hành trình chấn	mm	300
6	Độ mở Ram lớn nhất	mm	600
7	Chiều rộng bàn	mm	90
8	Thoát họng	mm	500
9	Tốc độ làm việc không tải	mm/s	180
10	Tốc độ làm việc có tải	mm/s	150
11	Tốc độ hồi dao	mm/s	120
12	Tốc độ trục X	mm/s	350
13	Tốc độ trục R	mm/s	200
14	Hành trình trục X	mm	500
15	Hành trình trục R	mm	200
16	Cữ đỡ sau	Cái	4
17	Áp suất thủy lực	Bar	250
18	Động cơ chính	kW	45
19	Thùng dầu	Lít	280
20	Kích thước máy	mm	6800 × 2050 × 3000
21	Khối lượng máy	kg	39.000

---

CẤU TẠO MÁY CHẤN HẠNG NẶNG 500 TẤN PBH-500T/6000

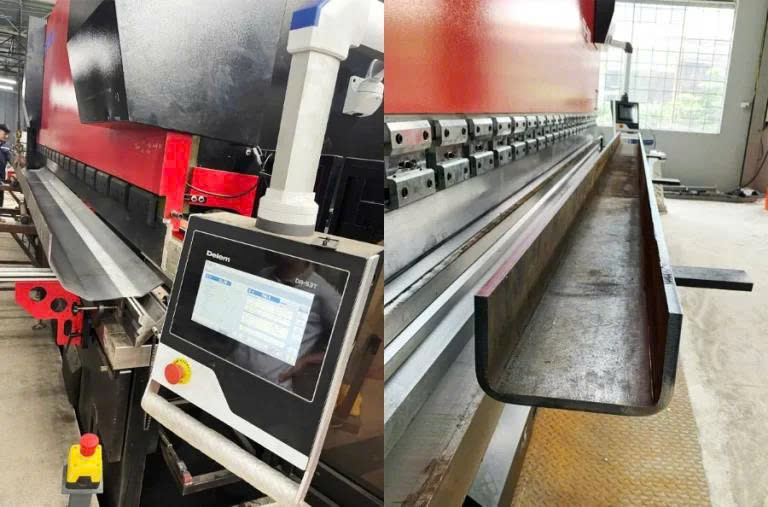

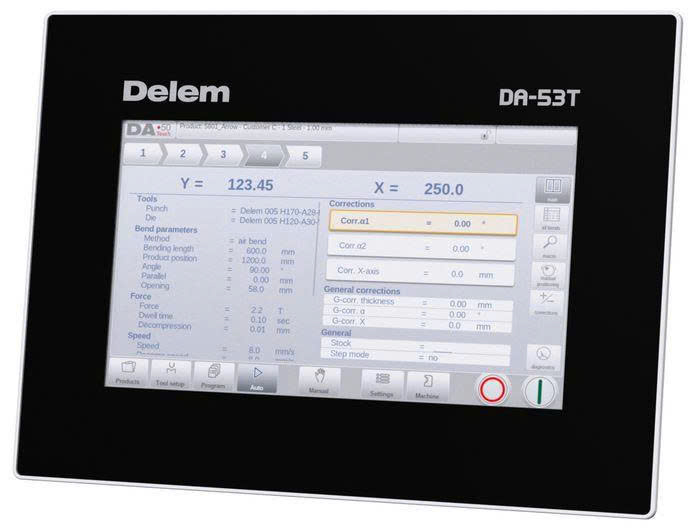

01. BỘ ĐIỀU KHIỂN DELEM DA53T

🖥️ DA53T là bộ điều khiển CNC nổi bật trong cấu hình PBH 500T/6000.

Máy sử dụng màn hình LCD màu 10,1 inch, độ phân giải 1024 × 600, hỗ trợ hiển thị 32 bit màu và cảm ứng điện dung đa điểm.

Giao diện cảm ứng giúp người vận hành thao tác trực tiếp với các chức năng điều khiển và chương trình chấn, phù hợp với yêu cầu vận hành trực quan trên máy công nghiệp.

---

02. HỆ THỐNG BÙ NÊM TIÊN TIẾN

📐 Hệ thống bù nêm cơ CNC đa điểm được bố trí tại bàn dưới, hỗ trợ hiệu chỉnh biến dạng khi máy chịu lực chấn lớn.

Đối với chiều dài làm việc 6000 mm, hệ thống bù đóng vai trò quan trọng trong việc hỗ trợ duy trì độ đồng đều của góc chấn trên toàn bộ phôi.

---

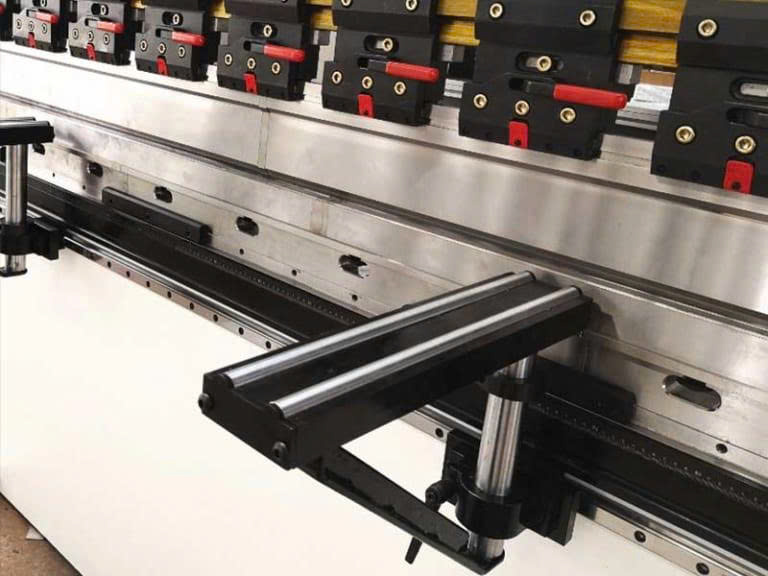

03. TAY ĐỠ TÔN PHÍA TRƯỚC

🔧 Tay đỡ tôn dạng trượt trên băng bi, kết hợp cơ cấu xoay và điều chỉnh cao độ.

Cấu tạo này giúp hỗ trợ người vận hành khi đưa các tấm kim loại kích thước lớn vào vị trí chấn và điều chỉnh phôi trước khi thực hiện chu trình gia công.

---

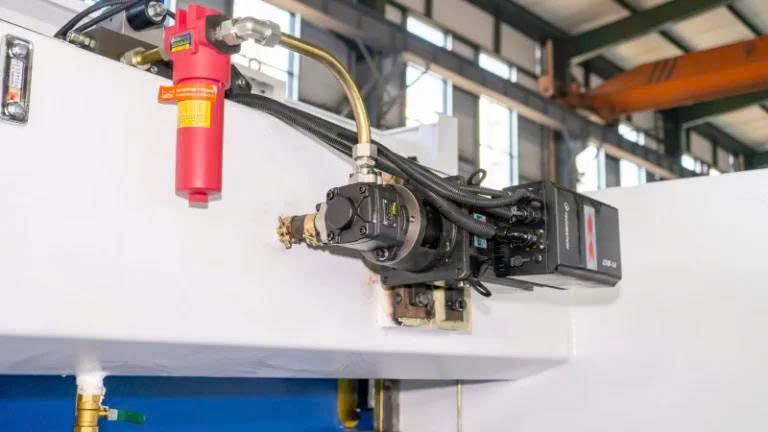

04. ĐỘNG CƠ BƠM SERVO

⚡ Động cơ bơm servo Techmation được sử dụng để phục vụ hệ thống thủy lực của máy.

Theo cấu hình cung cấp, giải pháp này được giới thiệu với khả năng tiết kiệm năng lượng khoảng 30–40% so với động cơ thường đời cũ trong điều kiện vận hành tương ứng.

---

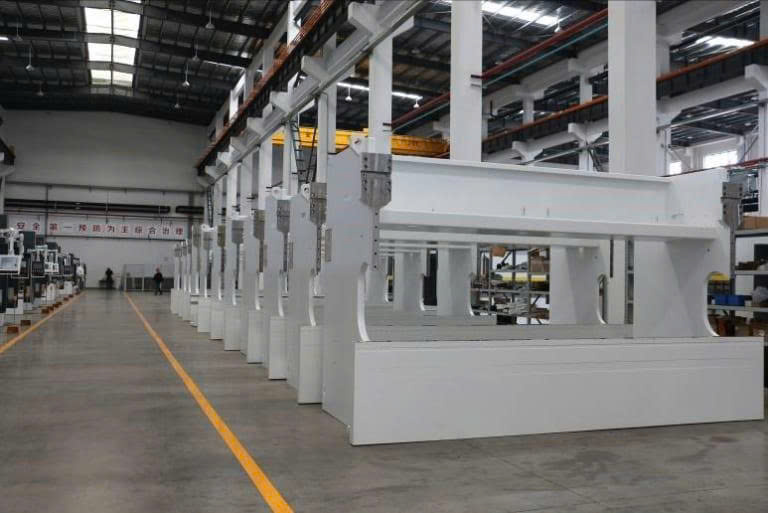

05. Ủ NHIỆT TOÀN BỘ KHUNG MÁY

🔥 Khung máy được xử lý ủ nhiệt ở khoảng 600°C nhằm giải phóng ứng suất dư phát sinh sau quá trình chế tạo.

Đây là một công đoạn quan trọng đối với kết cấu máy chấn hạng nặng, giúp hỗ trợ độ ổn định của khung trong quá trình chịu tải lớn.

---

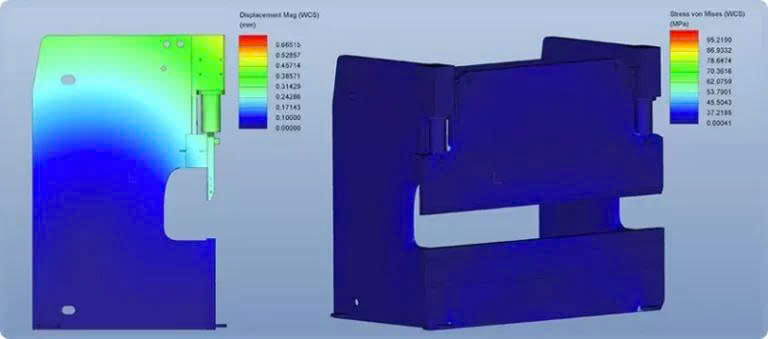

06. PHÂN TÍCH KẾT CẤU BẰNG FEA

🔬 Phương pháp FEA – Finite Element Analysis được sử dụng để phân tích cấu trúc toàn khung máy.

Các vị trí chịu lực trọng yếu được tính toán và đánh giá, hỗ trợ quá trình thiết kế kết cấu phù hợp với lực chấn 500 tấn và chiều dài làm việc 6 mét.

---

07. HỆ THỐNG THỦY LỰC REXROTH

💪 Hệ thống thủy lực sử dụng Rexroth, kết hợp đầu bơm Sunny/FISR và lọc dầu Packer.

Các thành phần này đảm nhiệm việc tạo, truyền và kiểm soát áp suất dầu phục vụ quá trình tạo lực chấn của máy.

---

08. SERVO TRỤC X VÀ R

⚙️ Cụm servo X và R sử dụng Techmation, kết hợp vít me và hệ thống dẫn hướng Hiwin.

Trục X và R đảm nhiệm việc định vị cữ sau theo chương trình CNC, hỗ trợ người vận hành thiết lập vị trí chấn nhanh và chính xác hơn.

---

09. THƯỚC QUANG GIVI

📏 Thước quang Givi được sử dụng làm thành phần phản hồi vị trí trong hệ thống điều khiển.

Tín hiệu phản hồi giúp CNC theo dõi vị trí chuyển động, hỗ trợ kiểm soát quá trình chấn theo các giá trị đã thiết lập.

---

10. THIẾT BỊ ĐIỆN SCHNEIDER

⚡ Hệ thống điện sử dụng các thiết bị Schneider như contactor, relay và nút bấm.

Các thành phần điện được tích hợp trong hệ thống điều khiển và vận hành tổng thể của máy.

---

11. VÒNG ĐỆM XILANH NOK

🔩 Vòng đệm xilanh NOK – Nhật Bản đảm nhiệm chức năng làm kín trong cụm xilanh thủy lực.

Đây là thành phần góp phần duy trì độ kín của hệ thống trong quá trình máy thực hiện các chu kỳ chấn.

---

12. ĐẦU NỐI ỐNG DẦU EMB

🔧 Đầu nối ống dầu EMB – Đức được sử dụng trong hệ thống đường ống thủy lực.

Các đầu nối giúp liên kết những tuyến ống dầu và hỗ trợ việc bố trí, kiểm tra hệ thống trong quá trình vận hành, bảo dưỡng.

---

13. BỘ KẸP DAO CHẤN THÁO LẮP NHANH

🛠️ Bộ kẹp dao chấn tháo lắp nhanh kiểu châu Âu giúp việc thay đổi dụng cụ thuận tiện hơn.

Đây là chi tiết hữu ích đối với các xưởng gia công nhiều chủng loại sản phẩm, thường xuyên thay đổi dao cối theo từng yêu cầu chấn.

---

14. BÀN LÀM VIỆC VÀ BỘ DAO CỐI

🔩 Bàn làm việc là khu vực trực tiếp thực hiện quá trình tạo hình, được cung cấp cùng bộ dao cối theo cấu hình.

Để khai thác đúng năng lực của máy 500 tấn, bộ dao cối cần được lựa chọn dựa trên vật liệu, chiều dày, chiều dài đường chấn và phương pháp chấn cụ thể.

---

500 TẤN – 6 MÉT: CẤU HÌNH CHO GIA CÔNG KIM LOẠI TẤM QUY MÔ LỚN

🏭 PBH 500T/6000 có thể được ứng dụng trong nhiều nhóm sản phẩm cần lực chấn lớn và chiều dài làm việc dài:

🔹 Gia công tủ điện, tủ công nghiệp và vỏ thiết bị kích thước lớn.

🔹 Sản xuất khung vách, kết cấu kim loại và chi tiết dạng dài.

🔹 Gia công bàn ghế, tủ bếp và các sản phẩm kim loại có kích thước lớn.

🔹 Cơ khí chế tạo, kết cấu thép và các sản phẩm công nghiệp nặng.

🔹 Gia công các chi tiết tấm dày cần lực chấn cao và đường chấn dài.

---

ĐẦU TƯ MÁY 500 TẤN – HÃY BẮT ĐẦU TỪ CHÍNH SẢN PHẨM CỦA BẠN

📩 Với máy chấn hạng nặng, cấu hình phù hợp không thể xác định chỉ bằng một con số 500 tấn. Vật liệu, chiều dày, chiều dài đường chấn, góc uốn, bán kính uốn và sản lượng đều ảnh hưởng đến phương án lựa chọn máy.

👉 Hãy gửi bản vẽ sản phẩm hoặc mẫu chi tiết, kèm thông tin về vật liệu, chiều dày tấm, chiều dài đường chấn và sản lượng dự kiến.

Từ đó, đội ngũ kỹ thuật có thể tính toán phương án dao cối và kiểm tra mức độ phù hợp của cấu hình PBH 500T/6000 với yêu cầu sản xuất thực tế.

📞 Liên hệ ngay để gửi bản vẽ và nhận tư vấn cấu hình máy chấn 500 tấn – 6 mét phù hợp cho dây chuyền của bạn.
