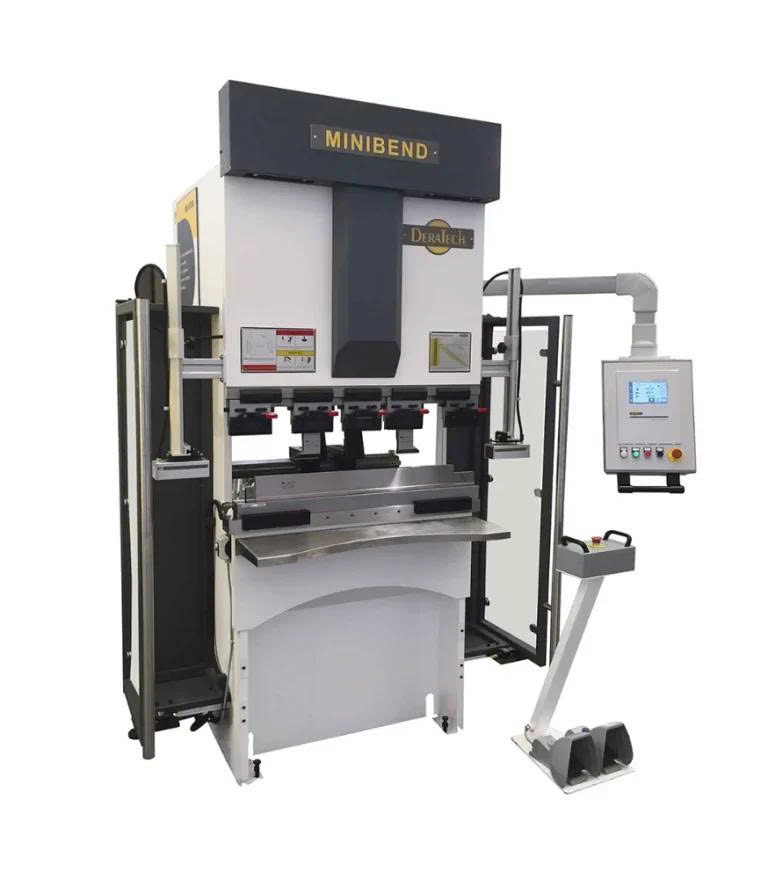

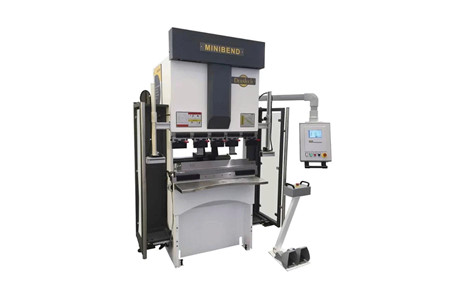

Máy chấn tôn thủy lực 60 tấn – CBB 60/2050D (Deratech)

MÁY CHẤN TÔN THỦY LỰC 60 TẤN – CBB 60/2050D DERATECH

NHỎ GỌN NHƯNG MẠNH MẼ – GIẢI PHÁP CHẤN GẤP CHÍNH XÁC CHO XƯỞNG CƠ KHÍ

Máy chấn tôn thủy lực 60 tấn CBB 60/2050D Deratech là dòng máy chấn CNC hướng đến các xưởng gia công kim loại tấm cần một thiết bị có kích thước gọn, thao tác thuận tiện nhưng vẫn đảm bảo lực chấn và khả năng kiểm soát quá trình gia công.

Với lực chấn 60 tấn, chiều dài chấn 2050 mm, hệ thống điều khiển CYBELEC CT8 cùng tùy chọn E-drive hoặc Hybrid, CBB 60/2050D phù hợp với nhiều công việc chấn gấp kim loại trong cơ khí chế tạo, gia công tấm, sản xuất đồ gia dụng và các sản phẩm kim loại có quy mô vừa và nhỏ.

Model: CBB-60/2050D
Thương hiệu: Deratech
Xuất xứ: Trung Quốc
Lực chấn: 60 tấn
Chiều dài chấn: 2050 mm
Điều khiển: CYBELEC CT8
Hệ truyền động: E-drive hoặc Hybrid

---

THIẾT KẾ NHỎ GỌN – PHÙ HỢP XƯỞNG CÓ DIỆN TÍCH HẠN CHẾ

Không phải xưởng cơ khí nào cũng có diện tích lớn để bố trí những dòng máy chấn công suất cao. CBB 60/2050D được phát triển theo hướng gọn, linh hoạt và dễ bố trí, phù hợp với những không gian sản xuất nhỏ và vừa.

📐 Kích thước máy được tối ưu giúp tiết kiệm diện tích bố trí.

🔧 Kết cấu thuận tiện cho quá trình lắp đặt và đưa máy vào vị trí sản xuất.

🏭 Có thể sử dụng cho nhiều mô hình xưởng gia công kim loại tấm, cơ khí chế tạo và sản xuất phụ trợ.

Điểm đáng chú ý là máy có thể được sử dụng ở tư thế ngồi hoặc đứng, giúp người vận hành linh hoạt hơn trong quá trình thao tác tùy theo đặc thù công việc.

---

60 TẤN LỰC CHẤN – 2050MM CHIỀU DÀI CHẤN

💪 Với lực chấn danh nghĩa 60 tấn, CBB 60/2050D đáp ứng nhiều nhu cầu chấn gấp kim loại tấm trong phạm vi làm việc của máy.

📏 Chiều dài chấn 2050 mm tạo không gian gia công phù hợp với nhiều dạng chi tiết có kích thước vừa và nhỏ.

🎯 Khi kết hợp lực chấn với hệ thống điều khiển CNC và cữ sau đa trục, quá trình định vị phôi và thực hiện các đường chấn được kiểm soát thuận tiện hơn.

Khả năng gia công thực tế còn phụ thuộc vào loại vật liệu, chiều dày tấm, chiều dài đường chấn, khuôn sử dụng và yêu cầu sản phẩm, vì vậy việc lựa chọn cấu hình khuôn phù hợp vẫn là yếu tố quan trọng khi đưa máy vào sản xuất.

---

HỆ THỐNG E-DRIVE HOẶC HYBRID – LINH HOẠT THEO NHU CẦU

⚡ CBB 60/2050D có thể được cấu hình với hệ thống E-drive hoặc Hybrid, mang đến lựa chọn phù hợp với yêu cầu vận hành của từng xưởng.

Hệ thống truyền động được kết hợp cùng điều khiển CNC giúp máy kiểm soát chuyển động trong quá trình chấn, hỗ trợ rút ngắn thời gian thao tác và nâng cao tính ổn định khi gia công liên tục.

Đặc biệt, cấu hình phù hợp giúp người dùng khai thác tốt hơn ưu điểm của một dòng máy chấn nhỏ gọn mà vẫn hướng đến năng suất sản xuất thực tế.

---

CYBELEC CT8 – ĐIỀU KHIỂN TRỰC QUAN, DỄ THAO TÁC

🖥️ CYBELEC CT8 là bộ điều khiển CNC được sử dụng trên CBB 60/2050D, đóng vai trò trung tâm trong việc thiết lập và kiểm soát chương trình chấn.

Hệ thống hỗ trợ người vận hành quản lý các thông số cần thiết cho quá trình gia công, đồng thời có khả năng xử lý dữ liệu và hỗ trợ lập trình theo yêu cầu sản xuất.

🎯 Giao diện trực quan giúp quá trình cài đặt thuận tiện hơn.

📐 Hỗ trợ chỉnh sửa đồ họa 2D và 3D theo cấu hình.

⚙️ Có cơ sở dữ liệu phục vụ quá trình thiết lập và chỉnh sửa chương trình.

🌐 Hỗ trợ từ xa giúp thuận tiện hơn trong quá trình vận hành và xử lý kỹ thuật.

---

D-ALPHA – TỰ ĐỘNG ĐO GÓC CHẤN

🎯 D-Alpha là hệ thống đo góc tự động, hỗ trợ kiểm soát góc chấn trong quá trình gia công.

Thay vì chỉ phụ thuộc vào việc thiết lập thông số ban đầu, hệ thống đo góc giúp quá trình kiểm soát sản phẩm được chủ động hơn, đặc biệt hữu ích khi yêu cầu về góc chấn và độ đồng đều giữa các chi tiết được đặt cao.

---

D-STM – TỰ ĐỘNG ĐO ĐỘ DÀY TẤM

📏 D-STM đảm nhiệm chức năng đo độ dày tấm tự động, hỗ trợ hệ thống nhận biết thông số phôi trước hoặc trong quá trình thiết lập gia công.

Tính năng này giúp giảm bớt thao tác nhập liệu thủ công và hỗ trợ người vận hành thiết lập chương trình phù hợp hơn với từng loại phôi.

---

BENDINGAID CNC – HỖ TRỢ ĐỊNH VỊ VÀ THAO TÁC PHÔI

🔧 BendingAid được điều khiển bằng CNC giúp hỗ trợ quá trình thao tác với phôi trong quá trình chấn.

Đây là cấu hình hữu ích đối với những công việc cần người vận hành xử lý phôi chính xác và lặp lại nhiều lần, góp phần tạo ra quy trình làm việc thuận tiện hơn trong sản xuất hàng loạt.

---

CỮ SAU 4 TRỤC – Y1, Y2, X, R

🎯 Hệ thống Backgauge 4 trục Y1, Y2, X, R giúp tăng khả năng định vị phôi và kiểm soát vị trí chấn.

Trong đó, các chuyển động được phối hợp để hỗ trợ người vận hành đưa phôi đến đúng vị trí theo chương trình CNC.

⚙️ Y1 – Y2: kiểm soát chuyển động của hệ thống chấn theo cấu hình máy.

↔️ X: điều khiển vị trí cữ sau theo chiều sâu.

↕️ R: điều chỉnh vị trí cữ theo phương đứng.

Sự phối hợp giữa các trục giúp CBB 60/2050D phù hợp hơn với những sản phẩm có nhiều đường chấn và yêu cầu lặp lại vị trí chính xác.

---

BÀN DI CHUYỂN SERVO X3 – TĂNG TÍNH LINH HOẠT KHI CHẤN

⚡ CBB 60/2050D có cấu hình bàn di chuyển điều khiển Servo X3, hỗ trợ quá trình điều chỉnh vị trí trong quá trình gia công.

Việc điều khiển bằng Servo giúp chuyển động được kiểm soát theo chương trình, từ đó hỗ trợ nâng cao tính ổn định khi thực hiện các chu kỳ chấn lặp lại.

---

CROWNING THỦY LỰC TỰ ĐỘNG – HỖ TRỢ ĐỒNG ĐỀU ĐƯỜNG CHẤN

📐 Hệ thống cân bằng/crowning thủy lực tự động được sử dụng để hỗ trợ bù sai lệch biến dạng của hệ thống chấn trong quá trình tác động lực.

Đây là yếu tố quan trọng đối với những chi tiết có chiều dài chấn tương đối lớn, giúp đường chấn được kiểm soát đồng đều hơn giữa các khu vực trên bàn máy.

---

CẤU HÌNH MÁY CHẤN TÔN 60 TẤN DERATECH

Hạng mục	Cấu hình
Model	CBB-60/2050D
Thương hiệu	Deratech
Xuất xứ	Trung Quốc
Lực chấn	60 tấn
Chiều dài chấn	2050 mm
Hệ truyền động	E-drive hoặc Hybrid
Bộ điều khiển	CYBELEC CT8
Hệ thống đo góc	D-Alpha
Đo độ dày tấm	D-STM
Hệ thống hỗ trợ chấn	BendingAid CNC
Cân bằng	Crowning thủy lực tự động
Bàn Servo	X3
Cữ sau	4 trục Y1, Y2, X, R
Bộ điều khiển 3D	Có
Máy quét mã vạch	Có
Bảo vệ laser	Lazerafe
Hệ thống thủy lực	Hybrid

---

CẤU TẠO VÀ CÁC BỘ PHẬN CHÍNH CỦA CBB 60/2050D

01. BỘ ĐIỀU KHIỂN CNC

🖥️ Bộ điều khiển là trung tâm điều phối toàn bộ quá trình làm việc của máy.

Cấu hình CBB 60/2050D hỗ trợ các lựa chọn điều khiển từ Delem, ESA và Cybelec, tùy cấu hình; trong cấu hình được giới thiệu, máy sử dụng CYBELEC CT8.

Hệ thống giúp người vận hành thiết lập chương trình, quản lý các bước chấn và hỗ trợ chỉnh sửa đồ họa 2D/3D, phù hợp với cả gia công đơn chiếc và sản xuất lặp lại.

---

02. HỆ THỐNG CỮ SAU BOKE

🎯 Hệ thống cữ sau sử dụng BOKE hợp kim nhôm, được thiết kế nhằm hỗ trợ cải thiện tốc độ, độ chính xác và tính ổn định của quá trình định vị phôi.

Cữ sau là bộ phận có ảnh hưởng trực tiếp đến vị trí đường chấn, vì vậy việc phối hợp giữa cơ cấu cữ sau và điều khiển CNC đóng vai trò quan trọng trong quá trình gia công.

---

03. ĐỘNG CƠ SERVO

⚡ Động cơ Servo đảm nhiệm việc điều khiển các chuyển động theo cấu hình của máy.

Cấu hình trục tiêu chuẩn được thiết kế để hỗ trợ định vị và vận hành máy chấn tốc độ cao, giúp quá trình chuyển động được kiểm soát chính xác theo chương trình đã thiết lập.

---

04. BẢO VỆ LASER TỐC ĐỘ CAO

🛡️ Hệ thống Lazerafe được trang bị nhằm tăng cường an toàn cho người vận hành trong khu vực làm việc của máy.

Khi tia laser phát hiện vật thể xâm nhập vào vùng bảo vệ theo cơ chế thiết lập của hệ thống, máy có thể kích hoạt chức năng dừng bảo vệ.

Đây là một trong những cấu hình quan trọng đối với máy chấn CNC, đặc biệt trong môi trường sản xuất có tần suất vận hành cao.

---

05. THƯỚC QUANG FARGO

📐 Thước quang FarGo được sử dụng để hỗ trợ kiểm soát vị trí và độ chính xác chuyển động của hệ thống chấn.

Khả năng phản hồi vị trí chính xác giúp hệ thống CNC kiểm soát chuyển động tốt hơn, từ đó hỗ trợ duy trì tính ổn định của góc và kích thước sản phẩm trong quá trình gia công.

---

06. HỆ THỐNG THỦY LỰC HYBRID

⚙️ Hệ thống thủy lực Hybrid kết hợp với bộ điều khiển và cơ cấu truyền động của máy để thực hiện quá trình tạo lực chấn.

Thiết kế này hướng đến khả năng vận hành ổn định, kiểm soát chuyển động tốt và phù hợp với nhu cầu gia công kim loại tấm thường xuyên.

---

07. BỘ ĐIỀU KHIỂN 3D

🖥️ Bộ điều khiển 3D hỗ trợ người vận hành hình dung chương trình chấn và trình tự gia công trực quan hơn.

Đối với những sản phẩm có nhiều đường chấn, khả năng mô phỏng và kiểm tra chương trình giúp giảm bớt thao tác thử nghiệm trước khi đưa sản phẩm vào sản xuất thực tế.

---

08. MÁY QUÉT MÃ VẠCH

🔎 Máy quét mã vạch hỗ trợ nhận diện chương trình hoặc dữ liệu sản phẩm nhanh hơn trong quy trình sản xuất.

Tính năng này đặc biệt hữu ích khi xưởng phải xử lý nhiều mã hàng, nhiều chương trình chấn hoặc các đơn hàng sản xuất lặp lại.

---

09. HỖ TRỢ TỪ XA

🌐 Chức năng hỗ trợ từ xa giúp thuận tiện hơn trong quá trình kiểm tra, hướng dẫn vận hành hoặc xử lý một số vấn đề kỹ thuật tùy theo hệ thống và phương thức hỗ trợ được triển khai.

Đây là một điểm cộng đối với các xưởng muốn giảm thời gian xử lý khi cần hỗ trợ kỹ thuật.

---

AN TOÀN TRONG QUÁ TRÌNH VẬN HÀNH

🛡️ CBB 60/2050D được cấu hình các giải pháp bảo vệ nhằm tăng mức độ an toàn trong quá trình sử dụng.

🔴 Lazerafe: bảo vệ vùng làm việc bằng tia laser.

⚙️ Điều khiển CNC: kiểm soát chuyển động theo chương trình.

🛑 Hệ thống an toàn: phối hợp với cơ cấu bảo vệ để hỗ trợ dừng máy khi phát hiện điều kiện bất thường theo cấu hình.

An toàn máy chấn không chỉ phụ thuộc vào thiết bị bảo vệ mà còn cần được kết hợp với quy trình vận hành đúng kỹ thuật và đào tạo người sử dụng.

---

ỨNG DỤNG CỦA MÁY CHẤN CBB 60/2050D

🏭 Gia công kim loại tấm: chấn gấp các chi tiết phục vụ sản xuất cơ khí.

🔧 Cơ khí chế tạo: tạo hình các chi tiết kim loại theo bản vẽ.

🛠️ Sản xuất đồ gia dụng: gia công các chi tiết, vỏ và kết cấu kim loại.

⚙️ Xưởng gia công vừa và nhỏ: phù hợp với những đơn vị cần máy chấn có kích thước gọn nhưng vẫn yêu cầu điều khiển CNC.

📦 Sản xuất hàng loạt: hệ thống CNC, cữ sau và các tính năng tự động hỗ trợ duy trì quy trình gia công lặp lại.

---

CBB 60/2050D – CẤU HÌNH GỌN, KHẢ NĂNG GIA CÔNG LINH HOẠT

Deratech CBB 60/2050D hướng đến nhóm xưởng cần một máy chấn 60 tấn – 2050 mm có cấu hình CNC tương đối đầy đủ trong một thiết kế gọn.

Từ CYBELEC CT8, D-Alpha, D-STM, BendingAid, cữ sau 4 trục, Servo, Crowning thủy lực đến Lazerafe, các hệ thống được kết hợp để tạo thành một quy trình chấn có mức độ tự động hóa và kiểm soát cao hơn.

📩 Nếu bạn đang cần lựa chọn CBB 60/2050D cho xưởng của mình, hãy gửi cho chúng tôi bản vẽ sản phẩm, vật liệu, chiều dày tấm, chiều dài đường chấn và sản lượng dự kiến.

👉 Đội ngũ kỹ thuật sẽ dựa trên yêu cầu thực tế để tư vấn cấu hình máy, khuôn chấn và phương án vận hành phù hợp.
