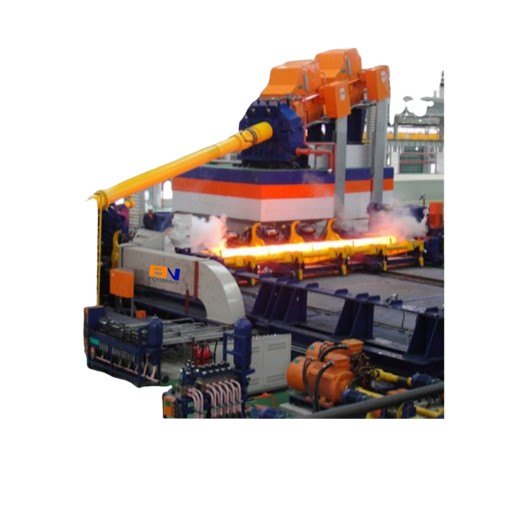

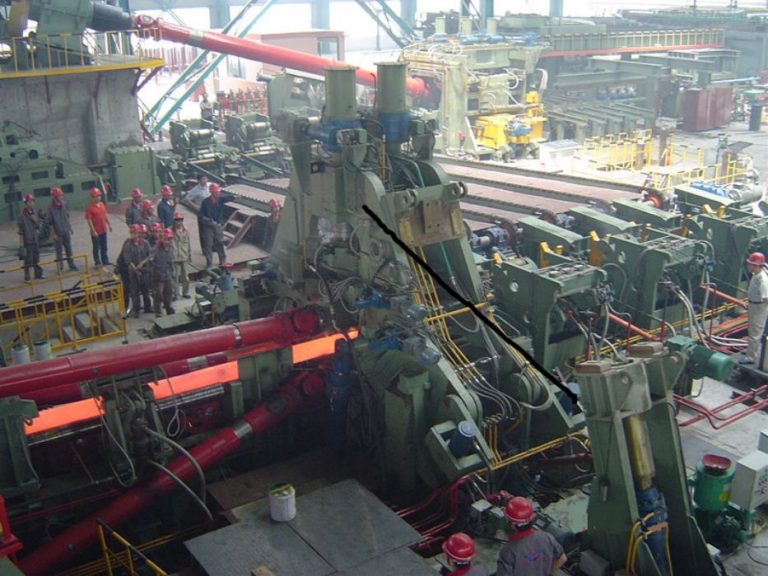

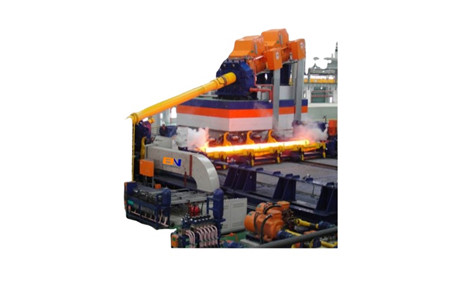

Máy sản xuất ống liền mạch BNF-273

MÁY SẢN XUẤT ỐNG LIỀN MẠCH BNF-273 – DÂY CHUYỀN SẢN XUẤT ỐNG THÉP CÔNG NGHIỆP

Máy sản xuất ống liền mạch BNF-273 là dây chuyền thiết bị chuyên dụng để sản xuất ống thép không có mối hàn. Hệ thống được cấu hình với lò nung phôi, máy xuyên phôi, máy cán Assel, máy cán giảm căng và thiết bị nắn thẳng cùng các thiết bị phụ trợ.

Dây chuyền được thiết kế để gia công thép carbon, thép hợp kim và thép chịu lực. Theo thông số được cung cấp, công suất đầu ra hàng năm đạt 150.000 tấn. Thiết bị phù hợp để doanh nghiệp tham khảo khi đầu tư dây chuyền sản xuất ống thép liền mạch quy mô công nghiệp.

1. TỔNG QUAN VỀ MÁY SẢN XUẤT ỐNG LIỀN MẠCH BNF-273

Máy sản xuất ống liền mạch BNF-273 tích hợp nhiều công đoạn gia công trong cùng một dây chuyền. Các thiết bị phối hợp để chuyển phôi thép thành ống liền mạch theo kích thước yêu cầu.

Theo mô tả sản phẩm, dây chuyền bao gồm:

• Một lò nung phôi tròn đường kính trung bình, dài 18 m.
• Một máy xuyên phôi kiểu côn model 140.
• Một máy cán ba trục kiểu Assel.
• Một máy cán giảm căng gồm 18 giá cán đứng, model 420.
• Một máy nắn thẳng model 140.
• Các thiết bị phụ trợ phục vụ dây chuyền sản xuất.

Cấu hình này hướng đến quá trình gia công liên tục qua các công đoạn nung, xuyên phôi, cán và nắn thẳng. Hiệu quả vận hành thực tế phụ thuộc vào cấu hình đồng bộ, chất lượng phôi và chế độ công nghệ.

2. ĐẶC ĐIỂM NỔI BẬT CỦA MÁY SẢN XUẤT ỐNG

2.1. Dây chuyền gồm nhiều công đoạn chuyên dụng

Máy sản xuất ống BNF-273 kết hợp các thiết bị thực hiện những nhiệm vụ khác nhau. Lò nung chuẩn bị phôi trước khi gia công. Máy xuyên phôi tạo phôi rỗng, sau đó máy cán tiếp tục định hình ống.

Máy cán giảm căng hỗ trợ điều chỉnh kích thước ống. Công đoạn nắn thẳng giúp cải thiện độ thẳng của sản phẩm sau cán.

2.2. Gia công nhiều loại thép

Theo dữ liệu cung cấp, dây chuyền có thể sản xuất ống từ các loại vật liệu:

• Thép carbon.
• Thép hợp kim.
• Thép chịu lực.

Việc lựa chọn mác thép cần căn cứ vào yêu cầu sản phẩm và khả năng công nghệ của dây chuyền.

2.3. Dải kích thước ống đa dạng

Dây chuyền có dải đường kính ngoài và chiều dày thành ống theo bảng thông số kỹ thuật. Điều này giúp doanh nghiệp xác định phạm vi sản phẩm dự kiến trước khi đầu tư.

Kích thước thành phẩm thực tế còn phụ thuộc vào phôi đầu vào, bộ trục cán và chế độ công nghệ.

2.4. Công suất sản xuất quy mô công nghiệp

Công suất đầu ra hàng năm được công bố là 150.000 tấn. Đây là thông số tham khảo để doanh nghiệp đánh giá quy mô dây chuyền.

Sản lượng thực tế có thể thay đổi theo loại thép, kích thước ống, thời gian vận hành và kế hoạch bảo trì.

3. BẢNG THÔNG SỐ KỸ THUẬT MÁY SẢN XUẤT ỐNG BNF-273

Thông số	Giá trị
Kích thước đường kính ngoài (OD)	(Φ60) Φ76 mm ~ Φ168.3 mm
Chiều dày thành ống	8.0 mm (6.0 mm) ~ 40.0 mm
Vật liệu thép	Thép carbon, thép hợp kim, thép chịu lực
Sản lượng hàng năm	150.000 tấn
Chiều dài ống	6 ~ 12 m
Phạm vi kích thước phôi	(Φ110, Φ130) Φ150 mm ~ Φ200 mm
Chiều dài phôi	2000 mm ~ 4000 mm
Dung sai đường kính ngoài	±0.75% D hoặc ±0.40
Dung sai chiều dày thành ống	±7.5% S hoặc ±0.35
Độ cong ống chính sau nắn thẳng	≤ 1.0/1000

4. QUY TRÌNH SẢN XUẤT ỐNG THÉP LIỀN MẠCH

Quy trình tổng quát của dây chuyền BNF-273 gồm các công đoạn chính sau:

Bước 1: Nung phôi thép

Phôi thép tròn được đưa vào lò nung để đạt điều kiện nhiệt độ phù hợp cho quá trình gia công tiếp theo. Nhiệt độ nung phụ thuộc vào mác thép và quy trình công nghệ.

Bước 2: Xuyên phôi

Phôi sau nung được đưa qua máy xuyên phôi kiểu côn. Công đoạn này tạo lỗ rỗng bên trong phôi, hình thành phôi ống ban đầu.

Bước 3: Cán Assel

Phôi rỗng tiếp tục được đưa qua máy cán ba trục Assel. Công đoạn cán giúp điều chỉnh hình dạng và kích thước phôi ống theo yêu cầu công nghệ.

Bước 4: Cán giảm căng

Máy cán giảm căng gồm nhiều giá cán giúp điều chỉnh đường kính ngoài và các thông số liên quan của ống. Chế độ cán được thiết lập theo kích thước sản phẩm mục tiêu.

Bước 5: Nắn thẳng và kiểm tra

Ống sau cán được đưa qua máy nắn thẳng. Sau đó, sản phẩm cần được kiểm tra kích thước, độ thẳng và chất lượng bề mặt theo tiêu chuẩn áp dụng.

5. ỨNG DỤNG CỦA MÁY SẢN XUẤT ỐNG BNF-273

Máy sản xuất ống liền mạch có thể được sử dụng trong các nhà máy gia công ống thép phục vụ nhiều ngành công nghiệp.

Một số hướng ứng dụng gồm:

• Sản xuất ống thép carbon cho mục đích công nghiệp.
• Sản xuất ống thép hợp kim theo yêu cầu kỹ thuật.
• Gia công ống thép chịu lực.
• Cung cấp ống thép cho các đơn vị chế tạo máy và thiết bị.
• Sản xuất ống theo dải kích thước phù hợp với cấu hình dây chuyền.

Khả năng đáp ứng các tiêu chuẩn chuyên ngành cần được xác nhận dựa trên mác thép, quy trình sản xuất và hệ thống kiểm tra chất lượng.

6. KINH NGHIỆM LỰA CHỌN DÂY CHUYỀN MÁY SẢN XUẤT ỐNG

6.1. Xác định dải kích thước sản phẩm

Doanh nghiệp cần xác định đường kính ngoài, chiều dày thành ống và chiều dài thành phẩm mục tiêu. Các thông số này là cơ sở để đánh giá khả năng đáp ứng của dây chuyền.

6.2. Kiểm tra nguyên liệu đầu vào

Kích thước phôi và mác thép cần phù hợp với thông số thiết kế. Nguyên liệu ổn định giúp kiểm soát chất lượng trong các công đoạn gia công.

6.3. Đánh giá công suất thực tế

Sản lượng 150.000 tấn/năm là thông số công bố của dây chuyền. Khi lập kế hoạch đầu tư, cần xác nhận điều kiện tính công suất, cơ cấu sản phẩm và thời gian vận hành dự kiến.

6.4. Kiểm tra dung sai sản phẩm

Dung sai đường kính ngoài, chiều dày thành ống và độ thẳng là những chỉ tiêu quan trọng. Doanh nghiệp nên đối chiếu các chỉ tiêu này với tiêu chuẩn sản phẩm cần sản xuất.

6.5. Xem xét thiết bị phụ trợ

Ngoài các máy chính, cần đánh giá hệ thống cấp phôi, vận chuyển vật liệu, làm mát, kiểm tra chất lượng và xử lý sản phẩm. Các hạng mục phụ trợ cần tương thích với công suất toàn dây chuyền.

7. LƯU Ý KHI VẬN HÀNH VÀ BẢO TRÌ

• Kiểm tra tình trạng thiết bị trước khi khởi động.
• Tuân thủ quy trình nung và gia công theo từng mác thép.
• Theo dõi tình trạng trục cán và các bộ phận chịu tải.
• Kiểm tra kích thước ống trong quá trình sản xuất.
• Thực hiện bảo trì định kỳ theo hướng dẫn kỹ thuật.
• Tuân thủ các yêu cầu an toàn tại khu vực lò nung và thiết bị cán.

Việc kiểm soát quy trình và bảo trì thường xuyên giúp duy trì độ ổn định của dây chuyền và chất lượng sản phẩm.
