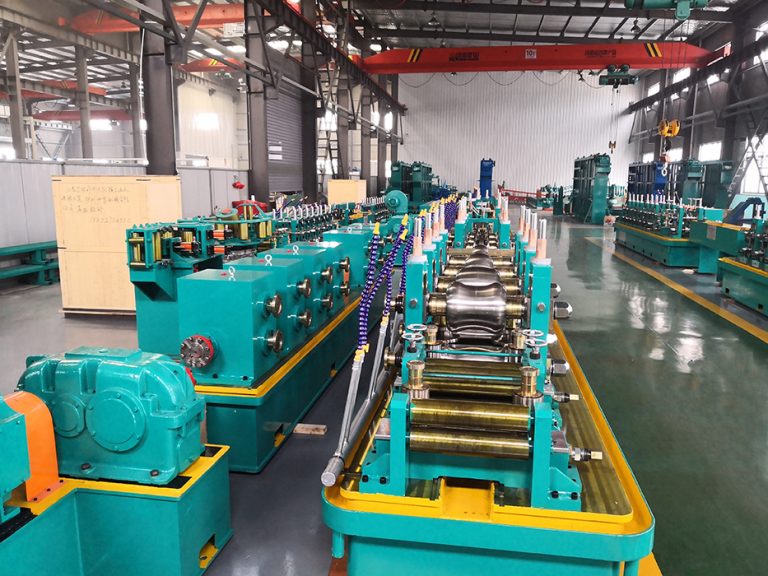

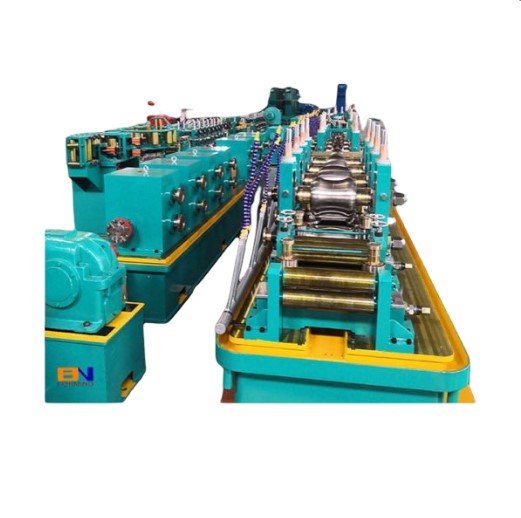

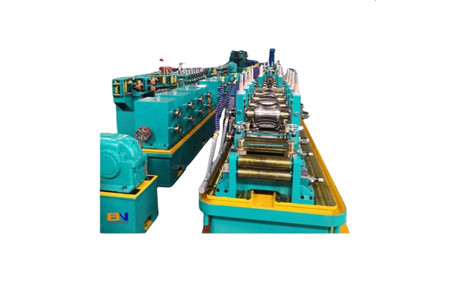

Máy sản xuất ống thép BNF-219*8

MÁY SẢN XUẤT ỐNG THÉP BNF-219*8 – DÂY CHUYỀN SẢN XUẤT ỐNG THÉP CÔNG NGHIỆP

1. TỔNG QUAN VỀ MÁY SẢN XUẤT ỐNG THÉP BNF-219*8

Máy sản xuất ống thép BNF-219*8 là thiết bị phục vụ gia công ống thép bằng phương pháp tạo hình và hàn cao tần. Dây chuyền được trang bị máy hàn HF, động cơ chính và hệ thống máy phụ trợ.

Thiết bị hướng đến nhu cầu sản xuất ống tròn, ống vuông và ống chữ nhật. Các thông số được cung cấp bao gồm dải kích thước sản phẩm, độ dày vật liệu, tốc độ cán và chiều dài ống.

Máy có thể được xem xét cho các nhà máy gia công ống thép công nghiệp, cơ sở sản xuất vật liệu xây dựng và doanh nghiệp chế tạo cơ khí.

2. ĐẶC ĐIỂM CỦA DÂY CHUYỀN BNF-219*8

2.1. Gia công nhiều hình dạng ống

Dây chuyền hỗ trợ sản xuất ba nhóm sản phẩm chính:

• Ống tròn: Đường kính được ghi trong bảng thông số từ Φ38 mm đến Φ127 mm.
• Ống vuông: Kích thước từ 30 × 30 mm đến 100 × 100 mm.
• Ống chữ nhật: Kích thước từ 20 × 40 mm đến 80 × 120 mm.

Khả năng gia công nhiều hình dạng giúp doanh nghiệp linh hoạt hơn khi xây dựng danh mục sản phẩm. Cấu hình khuôn và con lăn cần được xác nhận theo từng quy cách.

2.2. Hệ thống hàn cao tần HF

Máy được trang bị hệ thống hàn cao tần với công suất được cung cấp là 300 kW. Đây là cụm thiết bị quan trọng trong quá trình liên kết mép thép khi tạo ống.

Chất lượng mối hàn phụ thuộc vào vật liệu, độ dày, tốc độ vận hành và thông số công nghệ. Doanh nghiệp nên yêu cầu nhà cung cấp xác nhận cấu hình hàn và tiêu chuẩn kiểm tra thành phẩm.

2.3. Tốc độ cán có thể điều chỉnh

Tốc độ cán được ghi trong khoảng 20–80 m/phút. Tốc độ cần lựa chọn theo đường kính và độ dày sản phẩm.

Khi đánh giá năng suất, doanh nghiệp nên xem xét cả thời gian chuyển đổi quy cách, kiểm tra chất lượng và thời gian dừng máy. Không nên chỉ căn cứ vào tốc độ tối đa để tính sản lượng thực tế.

2.4. Yêu cầu mặt bằng và nguồn điện

Thông số cung cấp nêu nguồn điện 380 V, 50 Hz. Khu vực lắp đặt máy và kích thước phòng HF cũng được thể hiện trong bảng thông số bên dưới.

Các dữ liệu này hỗ trợ việc chuẩn bị hạ tầng nhà xưởng. Tổng tải điện và yêu cầu cấp nguồn cần được xác nhận trước khi lắp đặt.

3. BẢNG THÔNG SỐ KỸ THUẬT MÁY BNF-219*8

Cung cấp điện	380V;50HZ
Sức mạnh của máy	HF máy hàn	300 KW
	Động cơ chính	264 KW
	Máy phụ trợ	70 KW
	Tổng số:	Phương pháp tiếp cận: 634 KW
Khu vực của máy	55M(L) x 4.5M(W)
Khối lượng của HF phòng	6M(L)× 3M × 2.8M

Trình tự	Mục	Giá trị số
1	Vòng ống đường kính	Φ38mm ~ Φ127mm
2	Vòng ống độ dày	Δ1.0mm ~ 3.0mm
3	Ống vuông kích thước	30 × 30-100 × 100mm
4	Vuông ống độ dày	Δ1.0-3.0mm
5	Hình chữ nhật ống kích thước	20 × 40-80 × 120mm
6	Hình chữ nhật ống độ dày	Δ1.0-3.0mm
7	Tốc độ cán	20m/phút ~ 80M/Phút (Đường kính khác nhau và độ dày lựa chọn tốc độ khác nhau)
8	Chiều dài của ống	4M ~ 10M

4. QUY TRÌNH SẢN XUẤT ỐNG THÉP

Quy trình vận hành có thể gồm các công đoạn cơ bản sau, tùy cấu hình thực tế của dây chuyền:

Bước 1: Chuẩn bị nguyên liệu

Kiểm tra cuộn thép về độ dày, chiều rộng, chất lượng bề mặt và chủng loại vật liệu trước khi đưa vào máy.

Bước 2: Cấp liệu và tạo hình

Dải thép được đưa qua các cụm con lăn để tạo hình ống tròn. Với ống vuông và ống chữ nhật, cần sử dụng cấu hình tạo hình tương ứng.

Bước 3: Hàn cao tần

Hệ thống HF thực hiện công đoạn hàn mép thép theo thông số công nghệ phù hợp với vật liệu và độ dày.

Bước 4: Định hình ống

Ống tiếp tục được hiệu chỉnh hình dạng và kích thước để đáp ứng quy cách sản phẩm yêu cầu.

Bước 5: Cắt ống

Ống được cắt theo chiều dài sản xuất trong phạm vi 4–10 m được ghi trong bảng thông số.

Bước 6: Kiểm tra thành phẩm

Sản phẩm cần được kiểm tra kích thước, độ thẳng, bề mặt và chất lượng mối hàn theo tiêu chuẩn áp dụng.

5. ỨNG DỤNG CỦA MÁY SẢN XUẤT ỐNG THÉP BNF-219*8

Máy BNF-219*8 có thể được xem xét cho các nhu cầu gia công ống thép trong nhiều lĩnh vực:

• Ngành cơ khí chế tạo: Sản xuất ống làm chi tiết và bộ phận cơ khí.
• Ngành xây dựng: Gia công ống thép phục vụ các hạng mục phù hợp với yêu cầu thiết kế.
• Ngành nội thất: Sản xuất ống vuông, ống chữ nhật và ống tròn cho khung, giá đỡ và đồ nội thất.
• Ngành công nghiệp: Cung cấp ống thép làm nguyên liệu cho các quy trình sản xuất tiếp theo.
• Cơ sở gia công kim loại: Mở rộng danh mục sản phẩm theo kích thước và độ dày phù hợp.

Việc lựa chọn ứng dụng cụ thể cần căn cứ vào mác thép, tiêu chuẩn sản phẩm và điều kiện làm việc của ống.

6. LƯU Ý KHI ĐẦU TƯ MÁY BNF-219*8

Trước khi đầu tư, doanh nghiệp nên đánh giá các yếu tố sau:

• Quy cách sản phẩm: Xác định nhu cầu về ống tròn, ống vuông và ống chữ nhật.
• Độ dày vật liệu: Đối chiếu yêu cầu sản xuất với dải độ dày được cung cấp.
• Năng suất vận hành: Xác nhận tốc độ phù hợp với từng kích thước và chất lượng thành phẩm.
• Nguồn điện: Kiểm tra tổng tải điện và khả năng cấp nguồn của nhà xưởng.
• Mặt bằng lắp đặt: Bố trí khu vực máy chính, phòng HF, nguyên liệu và thành phẩm.
• Khuôn và con lăn: Làm rõ cấu hình đi kèm và phạm vi kích thước có thể sản xuất.
• Bảo trì thiết bị: Xác nhận kế hoạch bảo dưỡng, phụ tùng thay thế và hỗ trợ kỹ thuật.

Tên model BNF-219*8 và dải đường kính Φ38–Φ127 mm trong bảng thông số nên được đối chiếu với hồ sơ kỹ thuật chính thức để bảo đảm thông tin phù hợp với cấu hình máy được chào bán.

7. LIÊN HỆ TƯ VẤN VÀ BÁO GIÁ MÁY SẢN XUẤT ỐNG THÉP BNF-219*8

Doanh nghiệp đang tìm kiếm giải pháp gia công ống thép cho nhà máy? Hãy liên hệ với đơn vị cung cấp để được tư vấn cấu hình phù hợp.

• Tư vấn kỹ thuật: Trao đổi về kích thước ống, độ dày và yêu cầu sản xuất.
• Báo giá thiết bị: Yêu cầu báo giá theo cấu hình máy và hệ thống phụ trợ.
• Tư vấn lắp đặt: Làm rõ yêu cầu mặt bằng, nguồn điện và điều kiện vận hành.
• Hỗ trợ sau bán hàng: Xác nhận chính sách bảo hành, bảo trì và hỗ trợ kỹ thuật theo hợp đồng.

Liên hệ qua kênh thông tin trên website để nhận tư vấn chi tiết về Máy sản xuất ống thép BNF-219*8.
