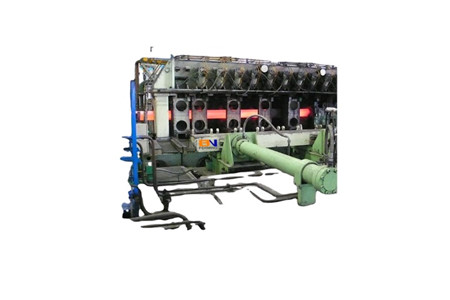

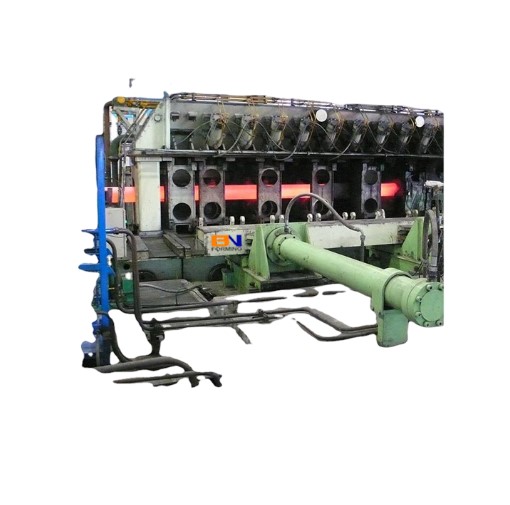

Máy sản xuất ống liền mạch BNF-406A

MÁY SẢN XUẤT ỐNG LIỀN MẠCH BNF-406A – DÂY CHUYỀN SẢN XUẤT ỐNG THÉP CÔNG NGHIỆP

1. TỔNG QUAN VỀ MÁY SẢN XUẤT ỐNG LIỀN MẠCH BNF-406A

Máy sản xuất ống liền mạch BNF-406A là dây chuyền công nghiệp phục vụ sản xuất ống thép không có mối hàn. Hệ thống tích hợp các thiết bị gia nhiệt, xuyên phôi, cán kéo giảm đường kính và nắn thẳng ống.

Dây chuyền được thiết kế để gia công nhiều loại thép, bao gồm thép carbon, thép hợp kim và thép chịu lực. Theo thông số được cung cấp, công suất đầu ra hằng năm đạt 150.000 tấn.

Thiết bị phù hợp với doanh nghiệp cần đầu tư dây chuyền sản xuất ống thép liền mạch phục vụ các ngành công nghiệp và cơ khí.

2. CẤU TẠO VÀ ĐẶC ĐIỂM CỦA DÂY CHUYỀN BNF-406A

Dây chuyền BNF-406A bao gồm các cụm thiết bị chính sau:

• Lò nung tròn đường kính trung bình 18 m: Gia nhiệt phôi trước khi đưa vào công đoạn xuyên phôi.
• Máy xuyên phôi kiểu hình nón 140: Tạo phôi rỗng từ phôi thép đặc, làm cơ sở cho quá trình tạo ống liền mạch.
• Máy cán Assel ba trục: Cán phôi rỗng nhằm điều chỉnh hình dạng và kích thước ống.
• Máy cán giảm căng 18 giá cán loại 420: Thực hiện công đoạn giảm đường kính và điều chỉnh kích thước ống theo yêu cầu công nghệ.
• Máy nắn thẳng loại 140: Hiệu chỉnh độ thẳng của ống sau cán.
• Thiết bị phụ trợ: Hỗ trợ vận chuyển phôi, chuyển tiếp giữa các công đoạn và vận hành dây chuyền.

Việc kết hợp các cụm máy giúp hình thành quy trình sản xuất liên tục. Hiệu quả thực tế phụ thuộc vào cấu hình thiết bị, chất lượng phôi và chế độ vận hành.

3. BẢNG THÔNG SỐ KỸ THUẬT MÁY BNF-406A

Thông số	Giá trị
Đường kính ngoài (OD)	(Φ60) Φ76 mm ~ Φ168,3 mm
Độ dày thành ống	8,0 mm (6,0 mm) ~ 40,0 mm
Loại thép	Thép carbon, thép hợp kim, thép chịu lực
Sản lượng hằng năm	150.000 tấn
Chiều dài ống	6 ~ 12 m
Phạm vi kích thước phôi	(Φ110, Φ130) Φ150 mm ~ Φ200 mm
Chiều dài phôi	2.000 mm ~ 4.000 mm
Dung sai đường kính ngoài	±0,75% D hoặc ±0,40
Dung sai độ dày thành ống	±7,5% S hoặc ±0,35
Độ chính xác uốn ống chính sau khi nắn	≤ 1,0/1000

4. QUY TRÌNH SẢN XUẤT ỐNG THÉP LIỀN MẠCH

Quy trình của dây chuyền BNF-406A có thể được khái quát qua các bước chính:

Bước 1: Gia nhiệt phôi thép

Phôi được đưa vào lò nung để đạt điều kiện nhiệt độ phù hợp với công nghệ xuyên và cán.

Bước 2: Xuyên phôi

Máy xuyên phôi kiểu hình nón tạo lỗ rỗng ở giữa phôi đặc. Công đoạn này hình thành phôi ống ban đầu.

Bước 3: Cán Assel ba trục

Phôi rỗng tiếp tục được cán để điều chỉnh kích thước và hình dạng theo yêu cầu sản xuất.

Bước 4: Cán giảm căng

Cụm 18 giá cán thực hiện giảm đường kính và kiểm soát kích thước ống theo thông số công nghệ.

Bước 5: Nắn thẳng và hoàn thiện

Ống sau cán được đưa qua máy nắn thẳng. Sau đó, sản phẩm có thể chuyển sang các công đoạn kiểm tra, cắt chiều dài và xử lý hoàn thiện theo cấu hình nhà máy.

5. ỨNG DỤNG CỦA MÁY SẢN XUẤT ỐNG LIỀN MẠCH BNF-406A

Với phạm vi vật liệu và kích thước được cung cấp, dây chuyền có thể được xem xét cho các nhu cầu sản xuất ống thép công nghiệp như:

• Ngành cơ khí chế tạo: Sản xuất ống thép phục vụ kết cấu và các chi tiết cơ khí.
• Ngành công nghiệp năng lượng: Cung cấp ống thép cho những ứng dụng phù hợp với mác thép và tiêu chuẩn sản phẩm.
• Ngành dầu khí và hóa chất: Sản xuất ống cho hệ thống công nghiệp khi đáp ứng yêu cầu kỹ thuật tương ứng.
• Ngành chế tạo máy: Gia công ống thép làm đầu vào cho các quy trình sản xuất tiếp theo.
• Nhà máy sản xuất thép: Mở rộng năng lực sản xuất ống thép liền mạch theo danh mục sản phẩm mục tiêu.

Việc lựa chọn ứng dụng cụ thể cần căn cứ vào mác thép, tiêu chuẩn sản phẩm, điều kiện làm việc và yêu cầu kiểm tra chất lượng.

6. LƯU Ý KHI ĐẦU TƯ DÂY CHUYỀN BNF-406A

Để lựa chọn cấu hình phù hợp, doanh nghiệp nên đánh giá các yếu tố sau:

• Dải kích thước sản phẩm: Xác định đường kính ngoài, độ dày thành ống và chiều dài ống cần sản xuất.
• Chủng loại vật liệu: Làm rõ các mác thép, đặc tính cơ học và yêu cầu gia công.
• Công suất thực tế: Xác nhận sản lượng theo năm dựa trên thời gian vận hành, cơ cấu sản phẩm và tỷ lệ thành phẩm.
• Chất lượng sản phẩm: Kiểm tra yêu cầu về dung sai đường kính, độ dày, độ thẳng và tiêu chuẩn nghiệm thu.
• Hệ thống phụ trợ: Đánh giá nhu cầu về cấp phôi, vận chuyển, làm mát, cắt ống, kiểm tra và xử lý sản phẩm.
• Lắp đặt và bảo trì: Chuẩn bị mặt bằng, nguồn năng lượng, nhân lực vận hành và kế hoạch bảo dưỡng thiết bị.

Doanh nghiệp cũng nên yêu cầu nhà cung cấp làm rõ phạm vi cung cấp, sơ đồ dây chuyền, thời gian lắp đặt và điều kiện bảo hành trước khi ký hợp đồng.

7. LỢI ÍCH KHI LỰA CHỌN MÁY SẢN XUẤT ỐNG BNF-406A

Dây chuyền BNF-406A có các thông số phù hợp để doanh nghiệp đánh giá khi lập kế hoạch đầu tư sản xuất ống thép liền mạch.

• Tích hợp nhiều công đoạn: Kết hợp gia nhiệt, xuyên phôi, cán và nắn thẳng trong cùng dây chuyền.
• Phạm vi sản phẩm đa dạng: Hỗ trợ dải đường kính và độ dày thành ống theo thông số thiết kế.
• Gia công nhiều loại thép: Bao gồm thép carbon, thép hợp kim và thép chịu lực.
• Định hướng sản xuất quy mô lớn: Sản lượng công bố đạt 150.000 tấn mỗi năm.
• Thuận tiện lập kế hoạch sản xuất: Các thông số về phôi, chiều dài ống và dung sai là cơ sở để xây dựng phương án vận hành.

Hiệu suất, mức tiêu hao năng lượng và chi phí sản xuất cần được đánh giá thêm bằng dữ liệu vận hành thực tế và cấu hình cung cấp cụ thể.

8. LIÊN HỆ TƯ VẤN VÀ BÁO GIÁ MÁY SẢN XUẤT ỐNG

Doanh nghiệp đang tìm kiếm giải pháp sản xuất ống thép liền mạch cho nhà máy? Hãy liên hệ với đơn vị cung cấp để được tư vấn cấu hình phù hợp.

• Tư vấn kỹ thuật: Trao đổi về dải kích thước, loại thép và yêu cầu sản xuất.
• Báo giá thiết bị: Yêu cầu báo giá theo cấu hình dây chuyền và phạm vi cung cấp.
• Thông tin lắp đặt: Làm rõ yêu cầu mặt bằng, tiện ích nhà máy và kế hoạch đưa thiết bị vào vận hành.
• Hỗ trợ sau bán hàng: Xác nhận điều kiện bảo hành, bảo trì và hỗ trợ kỹ thuật trong hợp đồng.

Liên hệ qua kênh thông tin trên website để nhận tư vấn chi tiết về Máy sản xuất ống liền mạch BNF-406A.
