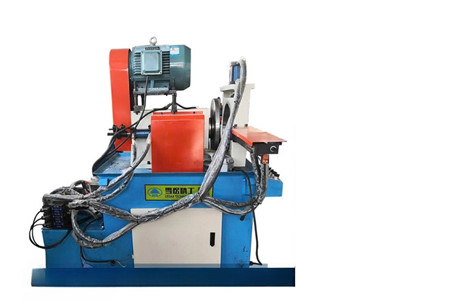

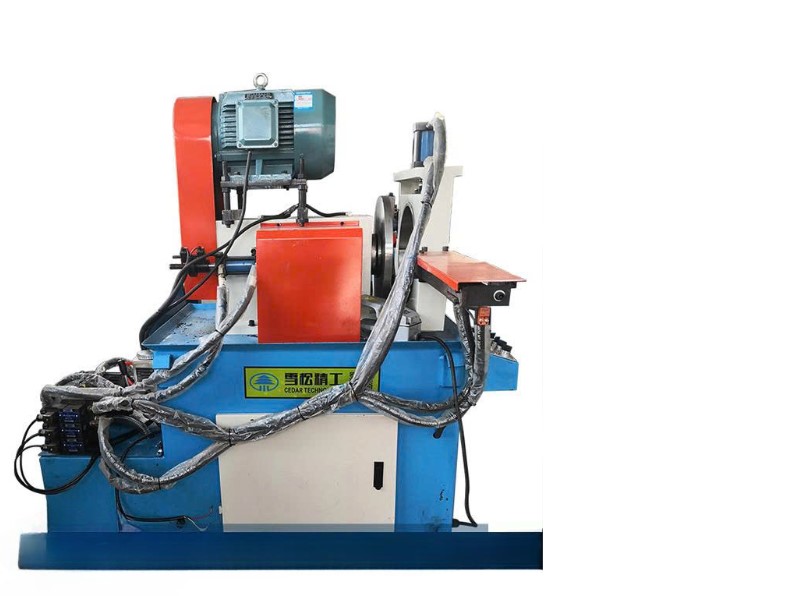

Máy bo vát mép ống thủy lực một đầu XS-230-Y

MÁY BO VÁT MÉP ỐNG THỦY LỰC MỘT ĐẦU XS-230-Y

BO – VÁT ỐNG Ø30–Ø230MM NHANH CHỈ 3–6 GIÂY/SẢN PHẨM

Với những loại ống có đường kính lớn, công đoạn xử lý miệng ống thường đòi hỏi khả năng giữ phôi chắc chắn, đầu dao ổn định và hệ thống truyền động đủ mạnh để duy trì chất lượng gia công.

Máy bo vát mép ống thủy lực một đầu XS-230-Y được thiết kế cho nhóm phôi đường kính lớn, có khả năng xử lý ống Ø30–Ø230mm và thanh tròn Ø5–Ø40mm. Máy thực hiện các thao tác bo và vát cạnh trong – ngoài, kết hợp kẹp phôi tự động và chu trình tiến – lùi tự động.

⚡ BO – VÁT CẠNH TRONG NGOÀI TRONG MỘT QUY TRÌNH

XS-230-Y được thiết kế để xử lý trực tiếp phần miệng của ống tròn và thanh tròn với nhiều dạng gia công.

🔹 Bo cạnh trong

🔹 Bo cạnh ngoài

🔹 Vát cạnh trong

🔹 Vát cạnh ngoài

Việc kết hợp nhiều thao tác trên cùng thiết bị giúp giảm số lần chuyển phôi giữa các công đoạn, từ đó tạo quy trình làm việc gọn hơn cho xưởng gia công.

🎯 KHUÔN KẸP CHÍNH XÁC – GIỮ ĐỒNG TÂM KHI BO VÁT

Khi gia công ống có đường kính lớn, độ ổn định của phôi ảnh hưởng trực tiếp đến vị trí làm việc của đầu dao.

XS-230-Y được trang bị khuôn kẹp chính xác, giúp giữ phôi ổn định và duy trì độ đồng tâm giữa sản phẩm với đầu dao trong quá trình xử lý.

Thông số kỹ thuật công bố của máy đạt độ chính xác ±0,1mm, đáp ứng yêu cầu kiểm soát chất lượng trong công đoạn hoàn thiện miệng ống.

🛠️ ĐẦU DAO CHUYÊN DỤNG – THAY ĐỔI PHÔI NHANH

Đầu dao bo vát được thiết kế chuyên dụng, sử dụng lưỡi dao tiêu chuẩn và có cơ cấu điều chỉnh thuận tiện.

Khi chuyển sang kích thước phôi khác, người vận hành có thể thay đầu dao và điều chỉnh lại khuôn kẹp thay vì phải thực hiện nhiều bước thiết lập phức tạp.

Điều này giúp rút ngắn thời gian chuẩn bị khi xưởng thường xuyên gia công nhiều quy cách ống.

🚀 TỐC ĐỘ 3–6 GIÂY/SẢN PHẨM – RÚT NGẮN CHU KỲ GIA CÔNG

XS-230-Y có tốc độ làm việc công bố 3–6 giây/sản phẩm.

Với cơ cấu nạp phôi thủ công kết hợp kẹp sản phẩm tự động và tiến – lùi đầu dao tự động, máy giúp giảm đáng kể các thao tác trực tiếp trong từng chu kỳ.

Khi đưa vào sản xuất liên tục, chu kỳ nhanh giúp xưởng duy trì nhịp gia công ổn định hơn và hướng đến tăng sản lượng đầu ra.

🔄 NẠP PHÔI THỦ CÔNG – MÁY TỰ ĐỘNG KẸP VÀ TIẾN LÙI

XS-230-Y hoạt động theo cơ chế bán tự động.

Người vận hành thực hiện bước đưa phôi vào máy, sau đó cơ cấu kẹp tự động giữ sản phẩm và đầu dao thực hiện chuyển động tiến – lùi để hoàn thành chu trình gia công.

Cách vận hành này tạo sự cân bằng giữa tính linh hoạt của thao tác thủ công và khả năng tự động hóa ở các bước gia công chính.

⚙️ HỆ THỐNG THỦY LỰC 5,5KW – PHÙ HỢP PHÔI ĐƯỜNG KÍNH LỚN

Để đáp ứng phạm vi gia công lên đến Ø230mm, XS-230-Y sử dụng hệ thống thủy lực với động cơ bơm dầu Taiwan 5,5kW.

Công suất máy cũng được công bố ở mức 5,5kW, tạo nền tảng cho quá trình vận hành cơ cấu gia công đối với các loại ống và thanh tròn có kích thước lớn.

🏭 GIA CÔNG ĐA DẠNG VẬT LIỆU

XS-230-Y phù hợp với nhiều loại phôi:

🔹 Ống thép

🔹 Ống sắt

🔹 Ống nhôm

🔹 Ống đồng

🔹 Ống inox

🔹 Ống gang

🔹 Ống PVC

🔹 Thanh tròn

Phạm vi xử lý Ø30–Ø230mm đối với ống giúp máy đáp ứng nhóm ứng dụng cần gia công miệng ống có đường kính lớn.

📏 XỬ LÝ PHÔI TỪ Ø30MM – CHIỀU DÀI TỐI THIỂU 40MM

XS-230-Y không chỉ dành cho các ống đường kính lớn mà còn có thể xử lý ống từ Ø30mm và thanh tròn từ Ø5mm.

Chiều dài phôi tối thiểu được công bố ≥40mm, mở rộng khả năng gia công đối với các chi tiết ngắn cần bo vát hoặc hoàn thiện phần đầu.

📋 THÔNG SỐ KỸ THUẬT MÁY XS-230-Y

Thông số	Chi tiết
Model	XS-230-Y
Điện áp	380V / 50Hz
Loại máy	Thủy lực
Đường kính ống áp dụng	Ø30–Ø230mm
Đường kính thanh tròn áp dụng	Ø5–Ø40mm
Chiều dài phôi tối thiểu	≥40mm
Động cơ bơm dầu Taiwan	5,5kW
Công suất máy	5,5kW
Độ chính xác	±0,1mm
Tốc độ làm việc	3–6 giây/sản phẩm
Kích thước máy	1200 × 1400 × 1650mm
Trọng lượng máy	1000kg

🔥 XS-230-Y – TẬP TRUNG XỬ LÝ ỐNG LỚN, TỐI ƯU CHU KỲ

Nếu nhu cầu gia công của xưởng nằm trong nhóm ống Ø30–Ø230mm, XS-230-Y mang đến cấu hình chuyên dụng với khuôn kẹp chính xác, đầu dao dễ điều chỉnh, kẹp tự động, tiến – lùi tự động và hệ thống thủy lực 5,5kW.

Tốc độ 3–6 giây/sản phẩm giúp máy hướng đến những dây chuyền cần duy trì nhịp gia công nhanh trong công đoạn bo vát mép ống.

📞 CẦN TƯ VẤN XS-230-Y?

Liên hệ để được tư vấn kích thước phôi, đầu dao và khuôn kẹp phù hợp với sản phẩm thực tế trước khi lựa chọn cấu hình máy.

XS-230-Y – BO VÁT ỐNG LỚN, KẸP CHÍNH XÁC, GIA CÔNG NHANH, TỐI ƯU SẢN LƯỢNG.
