Máy bo vát mép ống co góc XS-80Q 90-135-180°

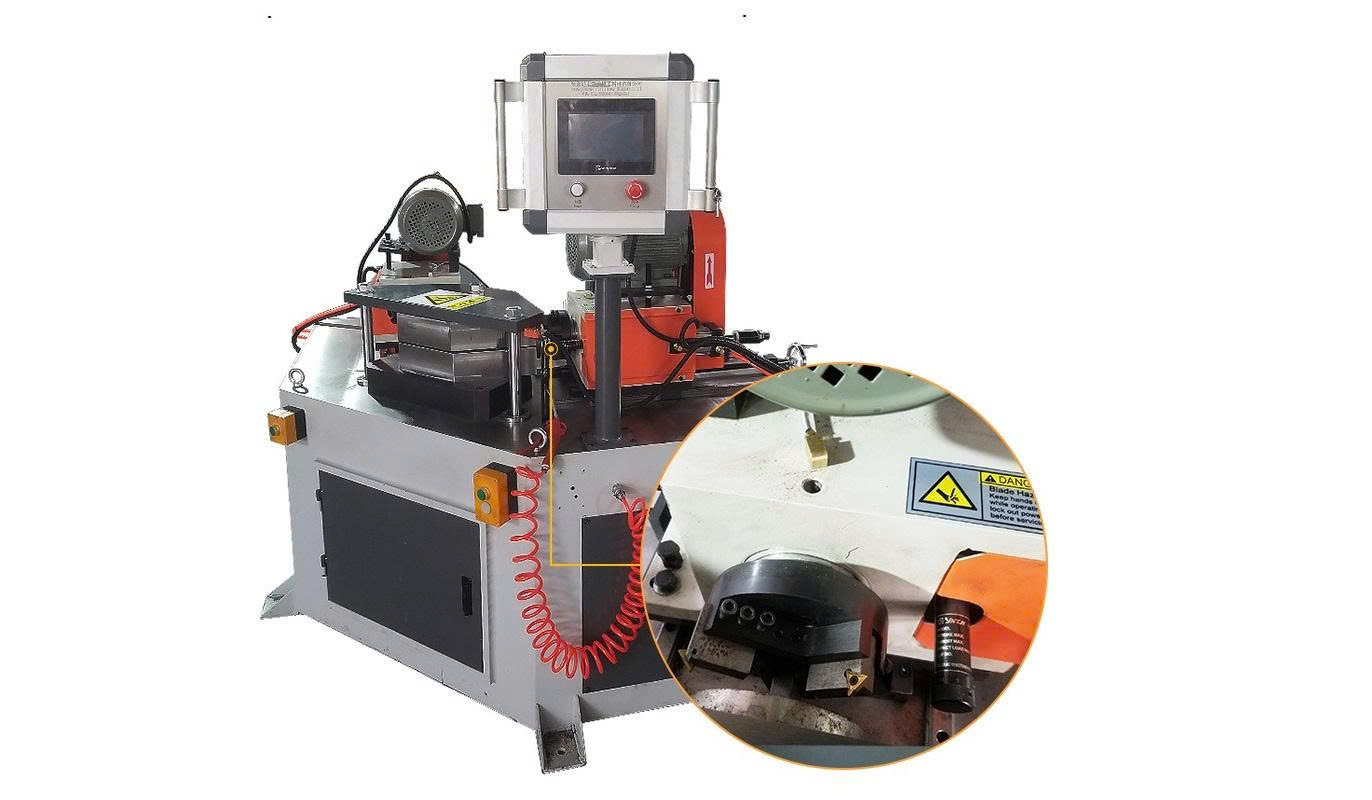

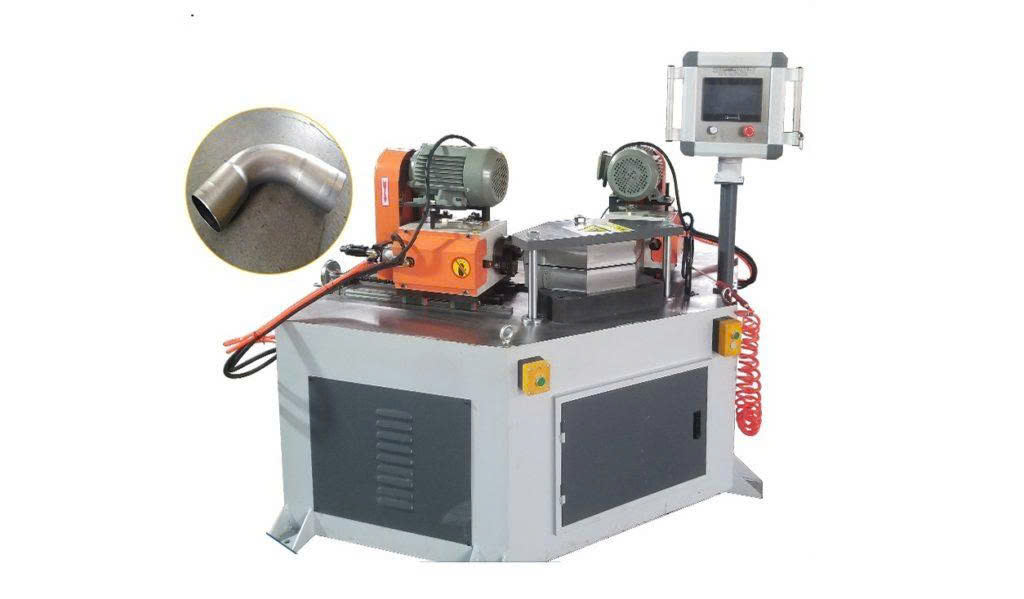

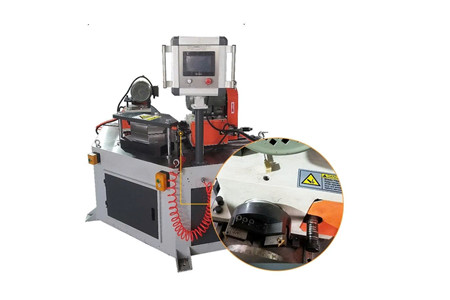

MÁY BO VÁT MÉP ỐNG CO GÓC XS-80Q 90° – 135° – 180°

BO VÁT ỐNG CO THEO GÓC – GIA CÔNG NHANH 3–6 GIÂY/SẢN PHẨM

Không phải mọi chi tiết ống đều có dạng thẳng. Với các sản phẩm ống co, yêu cầu về góc gia công, độ đồng tâm và độ ổn định của đầu dao càng trở nên quan trọng.

Máy bo vát mép ống co góc XS-80Q được thiết kế cho các chi tiết cần xử lý theo các góc 90° – 135° – 180°, đồng thời thực hiện các thao tác bo và vát cạnh trong – ngoài trên ống tròn và thanh tròn.

Với cơ cấu kẹp tự động, đầu dao chuyên dụng và hệ thống thủy lực, máy có tốc độ làm việc công bố 3–6 giây/sản phẩm.

🔥 XỬ LÝ ỐNG CO 90° – 135° – 180°

Điểm khác biệt của dòng XS-Q nằm ở khả năng phục vụ các dạng chi tiết ống theo nhiều góc co.

🔹 90° – phù hợp với các chi tiết ống co góc vuông

🔹 135° – đáp ứng các dạng co góc trung gian

🔹 180° – xử lý các chi tiết dạng thẳng hoặc yêu cầu góc 180°

Khả năng làm việc theo nhiều góc giúp một dòng máy có thể phục vụ nhiều dạng sản phẩm thay vì chỉ giới hạn ở một cấu hình góc cố định.

⚡ BO VÀ VÁT CẠNH TRONG – NGOÀI TRÊN CÙNG THIẾT BỊ

XS-Q có khả năng thực hiện đồng thời các thao tác hoàn thiện trên phần miệng phôi.

🔹 Bo cạnh trong

🔹 Bo cạnh ngoài

🔹 Vát cạnh trong

🔹 Vát cạnh ngoài

Việc tập trung các thao tác này vào một quy trình giúp giảm bớt thời gian chuyển phôi giữa các công đoạn và thuận tiện hơn khi tổ chức sản xuất hàng loạt.

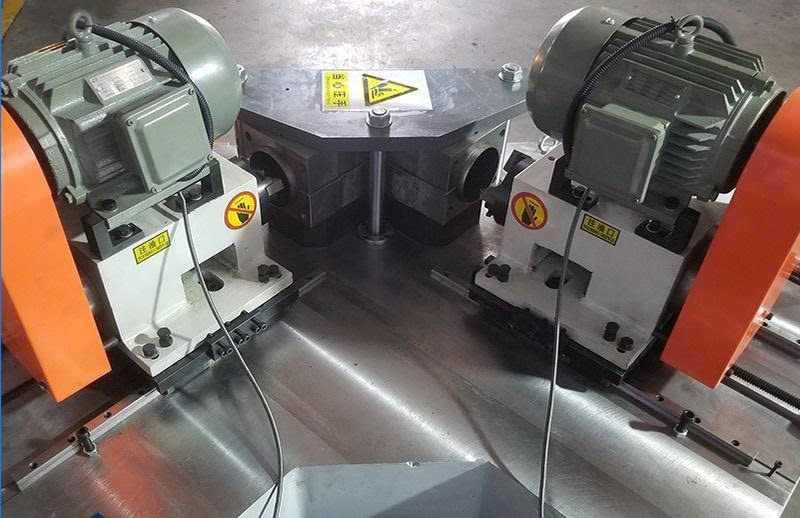

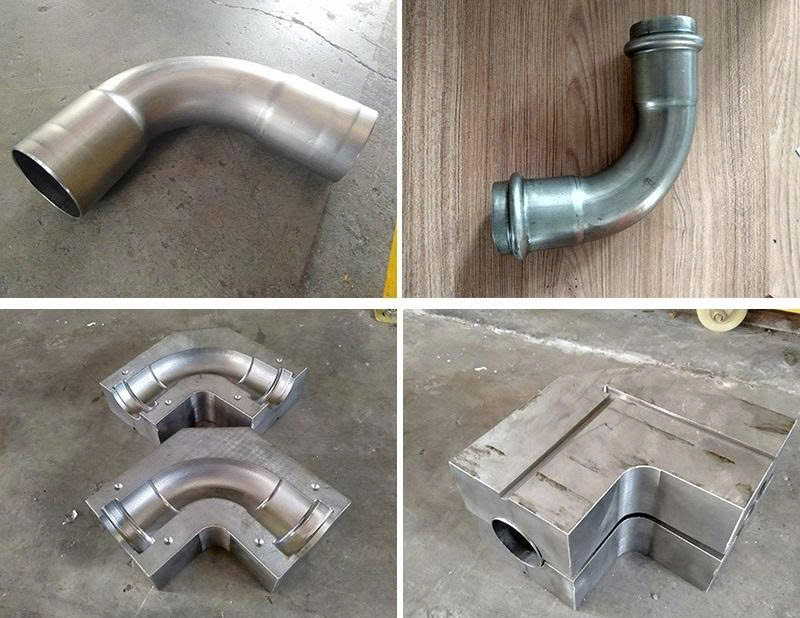

🎯 KHUÔN KẸP CHÍNH XÁC – GIỮ ỔN ĐỊNH VỊ TRÍ PHÔI

Khi gia công các chi tiết ống co góc, việc giữ phôi ổn định là yếu tố quan trọng để đầu dao làm việc đúng vị trí.

Máy được thiết kế với khuôn kẹp chính xác, giúp duy trì độ đồng tâm giữa sản phẩm cần xử lý và đầu dao.

Thông số kỹ thuật công bố của máy đạt độ chính xác ±0,1mm.

🛠️ ĐẦU DAO CHUYÊN DỤNG – ĐIỀU CHỈNH NHANH

Đầu dao bo vát được thiết kế chuyên dụng với lưỡi dao tiêu chuẩn, giúp thuận tiện trong quá trình điều chỉnh.

Khi thay đổi kích thước phôi, người vận hành có thể thay đầu dao phù hợp và điều chỉnh lại cơ cấu kẹp, từ đó rút ngắn thời gian chuẩn bị khi chuyển sang quy cách sản phẩm khác.

🚀 TỐC ĐỘ 3–6 GIÂY/SẢN PHẨM

XS-Q được thiết kế hướng đến khả năng gia công nhanh với tốc độ làm việc công bố 3–6 giây/sản phẩm.

Người vận hành thực hiện bước nạp phôi, sau đó máy tự động giữ sản phẩm và thực hiện chuyển động tiến – lùi của cơ cấu gia công.

Cách vận hành này giúp giảm các thao tác thủ công trong từng chu kỳ và hỗ trợ duy trì nhịp sản xuất liên tục.

🔄 NẠP PHÔI THỦ CÔNG – KẸP GIỮ TỰ ĐỘNG

Máy sử dụng cơ chế bán tự động: nạp nguyên liệu bằng tay, sau đó cơ cấu giữ phôi tự động thực hiện nhiệm vụ cố định sản phẩm trong quá trình gia công.

Đầu dao thực hiện chuyển động tiến – lùi tự động, giúp quá trình xử lý diễn ra nhanh và có tính lặp lại cao hơn so với thao tác thủ công hoàn toàn.

⚙️ HAI GIAI ĐOẠN TỐC ĐỘ – TỐI ƯU CHU KỲ GIA CÔNG

Cơ cấu gia công được thiết kế với hai giai đoạn tốc độ.

⚡ Giai đoạn đầu: chuyển động nhanh để tiết kiệm thời gian đưa đầu dao vào vị trí.

🎯 Giai đoạn sau: tốc độ cắt vát có thể điều chỉnh để hoàn thiện bề mặt.

Cách phân chia tốc độ này giúp cân bằng giữa tốc độ chu kỳ và khả năng kiểm soát quá trình hoàn thiện.

💪 HỆ THỐNG THỦY LỰC – CẤU HÌNH 3KW × 2

Dòng máy XS-Q sử dụng hệ thống thủy lực, với động cơ bơm dầu Taiwan 3,5kW.

Công suất máy được công bố ở mức 3kW × 2, tạo nền tảng cho cơ cấu gia công và vận hành máy trong các chu kỳ liên tục.

🏭 GIA CÔNG NHIỀU LOẠI VẬT LIỆU

Máy phù hợp với nhiều loại ống và thanh tròn:

🔹 Ống thép

🔹 Ống sắt

🔹 Ống nhôm

🔹 Ống đồng

🔹 Ống inox

🔹 Ống gang

🔹 Ống PVC

🔹 Thanh tròn

Nhờ đó, máy có thể được sử dụng cho nhiều nhu cầu hoàn thiện đầu ống trong gia công cơ khí.

📏 PHẠM VI GIA CÔNG ĐẾN Ø120MM

Theo thông số kỹ thuật được cung cấp, dòng máy XS-Q có khả năng xử lý:

🔹 Đường kính ống: Ø8–Ø120mm

🔹 Đường kính thanh tròn: Ø5–Ø35mm

🔹 Chiều dài phôi tối thiểu: ≥35mm

Phạm vi này cho phép máy đáp ứng nhiều quy cách ống và thanh tròn trong cùng một thiết bị.

📋 THÔNG SỐ KỸ THUẬT MÁY XS-Q

Thông số	Chi tiết
Model	XS-80Q-90° / 135° / 180°; XS-120Q-90° / 135° / 180°
Điện áp	380V / 50Hz
Loại máy	Thủy lực
Đường kính ống áp dụng	Ø8–Ø120mm
Đường kính thanh tròn áp dụng	Ø5–Ø35mm
Chiều dài phôi tối thiểu	≥35mm
Động cơ bơm dầu Taiwan	3,5kW
Công suất máy	3kW × 2
Độ chính xác	±0,1mm
Tốc độ làm việc	3–6 giây/sản phẩm
Kích thước máy	750 × 1200 × 750 × 1500mm
Trọng lượng máy	500kg

🔥 XS-Q – MỘT DÒNG MÁY, NHIỀU GÓC CO, NHIỀU NHU CẦU GIA CÔNG

Nếu xưởng đang gia công các chi tiết ống cần xử lý theo 90° – 135° – 180°, XS-Q mang đến cấu hình tập trung vào tốc độ và khả năng bo vát linh hoạt.

Với phạm vi ống Ø8–Ø120mm, thanh tròn Ø5–Ø35mm, kẹp phôi tự động, đầu dao chuyên dụng và tốc độ 3–6 giây/sản phẩm, máy hướng đến việc rút ngắn công đoạn hoàn thiện miệng ống và duy trì nhịp sản xuất ổn định.

📞 CẦN TƯ VẤN XS-80Q / XS-120Q?

Liên hệ để được tư vấn model, góc gia công, đầu dao và khuôn kẹp phù hợp với kích thước sản phẩm thực tế.

XS-Q – BO VÁT ỐNG CO 90° / 135° / 180°, GIA CÔNG NHANH, LINH HOẠT THEO TỪNG QUY CÁCH.
