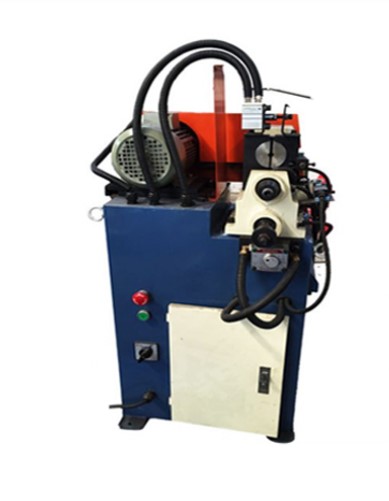

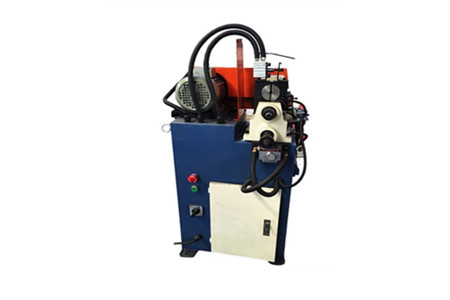

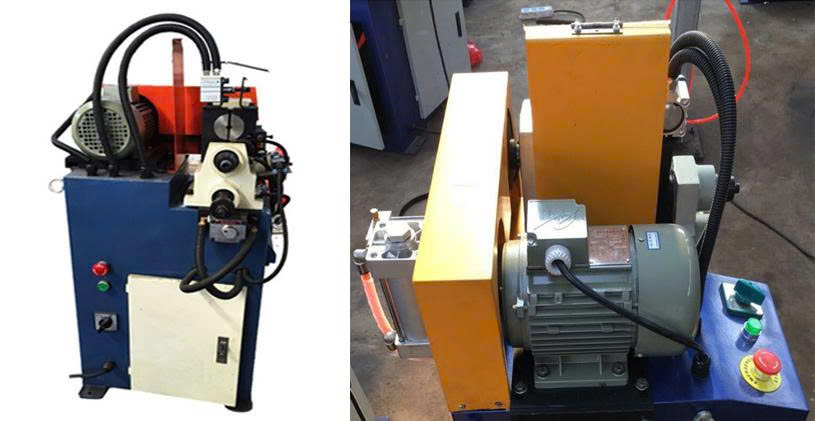

Máy bo vát miệng một đầu khí nén XS-50-AC

MÁY BO VÁT MIỆNG MỘT ĐẦU KHÍ NÉN XS-50-AC

BO – VÁT CẠNH TRONG NGOÀI NHANH CHỈ 3–6 GIÂY/SẢN PHẨM

Trong gia công ống và thanh tròn, một công đoạn bo vát nhanh nhưng thiếu ổn định có thể ảnh hưởng trực tiếp đến chất lượng thành phẩm và nhịp sản xuất. Máy bo vát miệng một đầu khí nén XS-50-AC được thiết kế để xử lý công đoạn này nhanh hơn, gọn hơn và chính xác hơn.

Máy có khả năng thực hiện bo và vát cạnh trong, cạnh ngoài cho ống tròn và thanh tròn, kết hợp kẹp phôi tự động, tiến – lùi tự động cùng hệ thống khí nén, đạt tốc độ làm việc công bố 3–6 giây/sản phẩm.

⚡ BO VÀ VÁT CẠNH TRONG – NGOÀI TRONG CÙNG QUY TRÌNH

XS-50-AC được thiết kế để xử lý nhiều dạng yêu cầu trên phần miệng phôi.

🔹 Bo cạnh trong

🔹 Bo cạnh ngoài

🔹 Vát cạnh trong

🔹 Vát cạnh ngoài

Việc tập trung các thao tác hoàn thiện miệng phôi trên cùng một thiết bị giúp giảm bớt công đoạn thủ công và thuận tiện hơn khi sản xuất liên tục.

🎯 KHUÔN KẸP CHÍNH XÁC – GIỮ ĐỒNG TÂM PHÔI

Đối với công đoạn bo vát, việc giữ phôi ổn định và duy trì vị trí tương quan với đầu dao là yếu tố quan trọng.

XS-50-AC sử dụng khuôn kẹp chính xác, giúp giữ sản phẩm trong quá trình gia công và hỗ trợ duy trì độ đồng tâm giữa phôi với đầu dao.

Thông số kỹ thuật công bố của máy đạt độ chính xác ±0,1mm.

🛠️ ĐẦU DAO CHUYÊN DỤNG – ĐIỀU CHỈNH NHANH

Đầu dao bo vát được thiết kế chuyên dụng, sử dụng lưỡi dao tiêu chuẩn để thuận tiện cho việc điều chỉnh.

Khi chuyển sang kích thước phôi khác, người vận hành có thể thay đầu dao phù hợp và điều chỉnh lại cơ cấu kẹp, giúp rút ngắn thời gian chuẩn bị máy giữa các quy cách sản phẩm.

🚀 CHỈ 3–6 GIÂY/SẢN PHẨM – TĂNG NHỊP GIA CÔNG

Tốc độ là một trong những lợi thế đáng chú ý của XS-50-AC.

Theo thông số công bố, máy có thể hoàn thành một chu kỳ gia công trong khoảng 3–6 giây/sản phẩm. Khi kết hợp với cơ cấu kẹp và tiến – lùi tự động, người vận hành có thể duy trì nhịp làm việc nhanh và liên tục hơn.

Đây là cấu hình phù hợp với những xưởng cần xử lý số lượng lớn ống và thanh tròn trong thời gian ngắn.

🔄 NẠP PHÔI THỦ CÔNG – KẸP VÀ GIA CÔNG TỰ ĐỘNG

XS-50-AC hoạt động theo cơ chế bán tự động.

Người vận hành chỉ cần nạp phôi bằng tay, sau đó máy thực hiện thao tác giữ phôi và tiến – lùi đầu dao tự động.

Cách vận hành này giảm bớt thao tác trực tiếp của người công nhân trong từng chu kỳ, đồng thời giúp quá trình gia công có tính lặp lại cao hơn.

⚙️ HAI GIAI ĐOẠN TỐC ĐỘ – NHANH NHƯNG VẪN KIỂM SOÁT ĐƯỢC BỀ MẶT

Máy được thiết kế với hai giai đoạn tốc độ.

⚡ Giai đoạn đầu: tốc độ nhanh nhằm rút ngắn thời gian đưa đầu dao vào vị trí làm việc.

🎯 Giai đoạn sau: tốc độ cắt vát có thể điều chỉnh để hoàn thiện bề mặt.

Nhờ đó, quá trình gia công được phân chia rõ giữa giai đoạn di chuyển nhanh và giai đoạn xử lý bề mặt.

💨 HỆ THỐNG ĐIỆN – KHÍ NÉN GỌN GÀNG

XS-50-AC sử dụng cấu hình điện – khí nén, với công suất máy 1,5kW và áp suất khí nén yêu cầu 0,6–0,8MPa.

Đây là cấu hình phù hợp cho các xưởng muốn đưa công đoạn bo vát vào quy trình bán tự động mà không cần sử dụng hệ thống thủy lực công suất lớn.

📏 XỬ LÝ ỐNG Ø5–Ø50MM, THANH TRÒN Ø3–Ø15MM

XS-50-AC được thiết kế cho nhóm phôi có kích thước nhỏ và trung bình:

🔹 Ống tròn: Ø5–Ø50mm

🔹 Thanh tròn: Ø3–Ø15mm

🔹 Chiều dài phôi tối thiểu: ≥30mm

Phạm vi này giúp máy phù hợp với nhiều chi tiết ống và thanh tròn được sử dụng trong gia công cơ khí.

🏭 GIA CÔNG ĐA DẠNG VẬT LIỆU

XS-50-AC có thể sử dụng cho nhiều loại phôi khác nhau:

🔹 Ống thép

🔹 Ống sắt

🔹 Ống nhôm

🔹 Ống đồng

🔹 Ống inox

🔹 Ống gang

🔹 Ống PVC

🔹 Thanh tròn

Nhờ khả năng xử lý nhiều vật liệu, máy có thể đáp ứng các nhu cầu bo vát khác nhau trong xưởng gia công.

📐 THIẾT KẾ GỌN – DỄ BỐ TRÍ TRONG XƯỞNG

Với kích thước 700 × 650 × 900mm và trọng lượng 300kg, XS-50-AC có kết cấu tương đối gọn so với phạm vi gia công.

Thiết kế này giúp doanh nghiệp dễ dàng bố trí máy trong khu vực sản xuất và tổ chức dây chuyền gia công theo nhu cầu thực tế.

📋 THÔNG SỐ KỸ THUẬT MÁY XS-50-AC

Thông số	Chi tiết
Model	XS-50-AC
Điện áp	380V / 50Hz
Loại máy	Điện – Khí nén
Đường kính ống áp dụng	Ø5–Ø50mm
Đường kính thanh tròn áp dụng	Ø3–Ø15mm
Chiều dài phôi tối thiểu	≥30mm
Công suất máy	1,5kW
Độ chính xác	±0,1mm
Áp suất khí nén	0,6–0,8MPa
Tốc độ làm việc	3–6 giây/sản phẩm
Kích thước máy	700 × 650 × 900mm
Trọng lượng máy	300kg

🔥 XS-50-AC – NHỎ GỌN NHƯNG TẬP TRUNG VÀO TỐC ĐỘ

Nếu xưởng đang cần một thiết bị chuyên xử lý ống Ø5–Ø50mm và thanh tròn Ø3–Ø15mm, XS-50-AC mang đến một cấu hình tập trung vào những yếu tố quan trọng của công đoạn bo vát: kẹp phôi chính xác, tiến – lùi tự động, đầu dao chuyên dụng và tốc độ 3–6 giây/sản phẩm.

📞 CẦN TƯ VẤN XS-50-AC?

Liên hệ để được tư vấn đầu dao, khuôn kẹp và khả năng gia công theo kích thước phôi thực tế của xưởng.

XS-50-AC – BO VÁT NHANH, KẸP CHÍNH XÁC, TỐI ƯU TỪNG CHU KỲ GIA CÔNG.
