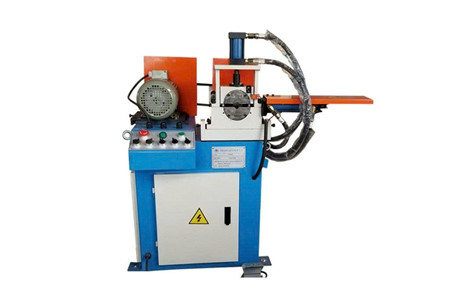

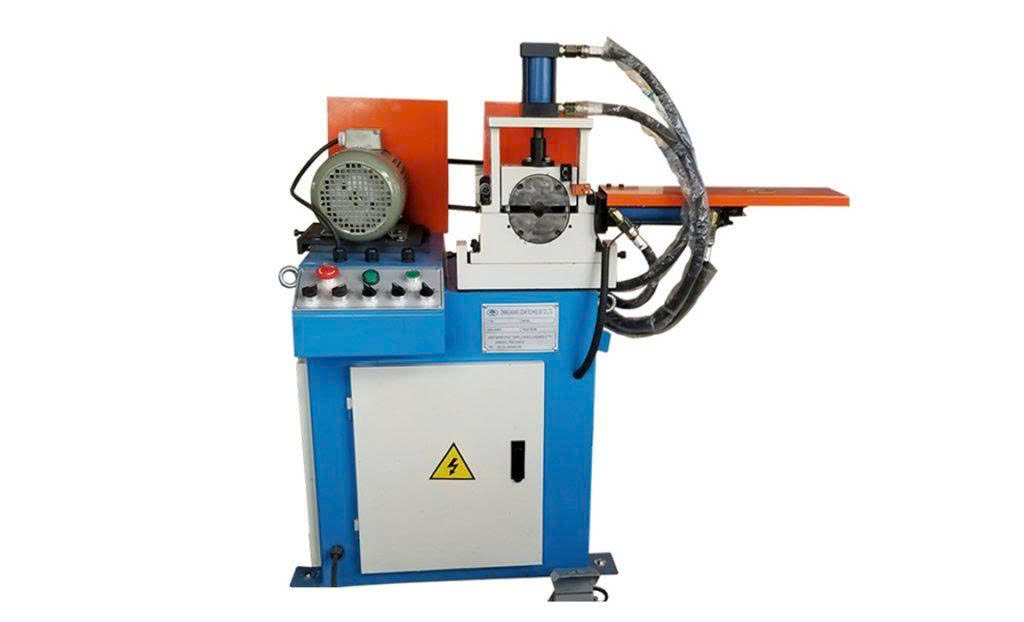

Máy bo vát miệng một đầu thủy lực XS-80-Y

MÁY BO VÁT MIỆNG MỘT ĐẦU THỦY LỰC XS-80-Y

BO – VÁT CẠNH TRONG NGOÀI ỐNG Ø6–Ø80MM | NHANH 3–6 GIÂY/SẢN PHẨM

Trong gia công ống, một sản phẩm đẹp không chỉ cần đúng kích thước mà còn phải có phần miệng ống được xử lý gọn, đều và chính xác. Máy bo vát miệng một đầu thủy lực XS-80-Y được thiết kế để thực hiện đồng thời các thao tác bo và vát cạnh trong, cạnh ngoài của ống tròn và thanh tròn, giúp rút ngắn thời gian gia công và nâng cao tính đồng đều của sản phẩm.

Với khả năng xử lý ống từ Ø6–Ø80mm, kết hợp kẹp tự động, đầu dao chuyên dụng và cơ cấu tiến – lùi tự động, XS-80-Y là lựa chọn phù hợp cho các công việc gia công ống cần tốc độ và độ ổn định cao.

⚡ BO VÁT CẠNH TRONG – NGOÀI TRONG CÙNG MỘT CHU TRÌNH

Điểm nổi bật của XS-80-Y nằm ở khả năng xử lý nhiều dạng mép ngay trên cùng một chi tiết.

Máy có thể thực hiện vát và bo cạnh trong, cạnh ngoài của ống tròn và thanh tròn, giúp giảm số lần thao tác thủ công và hạn chế thời gian chuyển đổi giữa các công đoạn.

Khi sản phẩm được đưa vào đúng vị trí, cơ cấu máy thực hiện quá trình gia công nhanh, tạo ra phần miệng được xử lý gọn và đồng đều.

🎯 KHUÔN KẸP CHÍNH XÁC – GIỮ ĐỒNG TÂM ỔN ĐỊNH

Với gia công bo vát miệng ống, chỉ cần phôi bị lệch tâm, chất lượng mép sau gia công cũng có thể bị ảnh hưởng.

XS-80-Y sử dụng khuôn kẹp chính xác nhằm giữ sản phẩm ổn định và đảm bảo độ đồng tâm trong quá trình gia công. Nhờ đó, đầu dao có vị trí làm việc ổn định hơn, hạn chế sự thay đổi trong quá trình xử lý.

Độ chính xác công bố trong thông số kỹ thuật của máy là ±0,1mm.

🛠️ ĐẦU DAO CHUYÊN DỤNG – THAY ĐỔI VÀ ĐIỀU CHỈNH NHANH

Đầu dao bo vát được thiết kế chuyên dụng cho quá trình xử lý miệng ống, sử dụng lưỡi dao tiêu chuẩn giúp việc điều chỉnh trở nên đơn giản và thuận tiện.

Khi thay đổi kích thước phôi, người vận hành chủ yếu cần thay đổi đầu dao và điều chỉnh lại cơ cấu kẹp theo kích thước sản phẩm.

Điều này giúp XS-80-Y thích ứng linh hoạt hơn khi dây chuyền phải gia công nhiều quy cách ống khác nhau.

🔄 NẠP PHÔI THỦ CÔNG – KẸP VÀ TIẾN LÙI TỰ ĐỘNG

XS-80-Y sử dụng nạp nguyên liệu bằng tay, sau đó sản phẩm được kẹp giữ tự động và đầu dao thực hiện chuyển động tiến – lùi theo chu trình gia công.

Cách vận hành này giảm đáng kể số thao tác mà người vận hành phải thực hiện trong mỗi chu kỳ, đồng thời giúp quá trình gia công diễn ra nhanh và ổn định hơn.

Đây là cấu hình phù hợp cho các xưởng cần tăng sản lượng nhưng vẫn kiểm soát được độ chính xác của mép ống.

⏱️ HAI GIAI ĐOẠN TỐC ĐỘ – TỐI ƯU THỜI GIAN GIA CÔNG

Máy được thiết kế với hai giai đoạn tốc độ làm việc.

Ở giai đoạn đầu, máy vận hành nhanh để rút ngắn thời gian đưa dao vào vị trí làm việc. Sang giai đoạn thứ hai, tốc độ cắt vát có thể điều chỉnh để hoàn thiện bề mặt.

Cơ chế này giúp cân bằng giữa tốc độ chu trình và chất lượng gia công, đặc biệt hữu ích khi cần xử lý nhiều sản phẩm liên tục.

🚀 CHỈ 3–6 GIÂY CHO MỘT SẢN PHẨM

Tốc độ làm việc công bố của XS-80-Y đạt 3–6 giây/sản phẩm.

Khi kết hợp nạp phôi, kẹp giữ, tiến dao và lùi dao theo chu trình, máy giúp rút ngắn thời gian xử lý trên từng sản phẩm so với quy trình thực hiện nhiều công đoạn thủ công.

Với các đơn hàng số lượng lớn, khả năng duy trì chu kỳ gia công nhanh sẽ góp phần nâng cao năng suất của toàn bộ khu vực sản xuất.

🔩 XỬ LÝ NHIỀU LOẠI VẬT LIỆU

XS-80-Y có thể sử dụng cho nhiều loại vật liệu phổ biến trong gia công cơ khí:

🔩 Ống thép, ống sắt
⚙️ Ống nhôm, ống đồng
🛠️ Thép không gỉ (inox)
🔧 Ống gang, ống PVC
⭕ Thanh tròn

Nhờ đó, một thiết bị có thể phục vụ nhiều nhu cầu gia công khác nhau thay vì chỉ giới hạn ở một loại vật liệu.

📐 DẢI GIA CÔNG Ø6–Ø80MM – CẢ ỐNG VÀ THANH TRÒN

XS-80-Y đáp ứng đường kính ống từ Ø6–Ø80mm, đồng thời có khả năng xử lý thanh tròn từ Ø2–Ø25mm.

Chiều dài phôi tối thiểu từ ≥35mm, phù hợp với nhiều chi tiết có kích thước ngắn cần gia công phần miệng.

Đây là cấu hình giúp máy đáp ứng linh hoạt các nhu cầu bo vát trong xưởng sản xuất phụ kiện, chi tiết cơ khí và gia công ống.

THÔNG SỐ KỸ THUẬT

Thông số	XS-80-Y
Model	XS-80-Y
Điện áp	380V/50Hz
Loại	Thủy lực
Đường kính ống áp dụng	Ø6–Ø80mm
Đường kính thanh tròn áp dụng	Ø2–Ø25mm
Chiều dài phôi tối thiểu	≥35mm
Động cơ bơm dầu Taiwan	2,2kW
Công suất máy	1,5kW
Độ chính xác	±0,1mm
Tốc độ làm việc	3–6 giây/sản phẩm
Kích thước máy	1000 × 1200 × 1450mm
Trọng lượng máy	500kg

📞 XS-80-Y – TĂNG TỐC ĐỘ, GIỮ ĐỘ CHÍNH XÁC CHO TỪNG MIỆNG ỐNG

Nếu doanh nghiệp đang cần một thiết bị bo vát nhanh, kẹp phôi ổn định, dễ thay đổi quy cách và xử lý được cả cạnh trong lẫn cạnh ngoài, XS-80-Y mang đến một giải pháp bán tự động phù hợp cho sản xuất liên tục.

Liên hệ ngay để được tư vấn cấu hình XS-80-Y và lựa chọn phương án gia công phù hợp với đường kính, vật liệu và yêu cầu sản phẩm của bạn.
