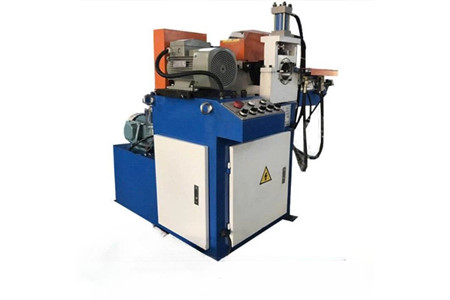

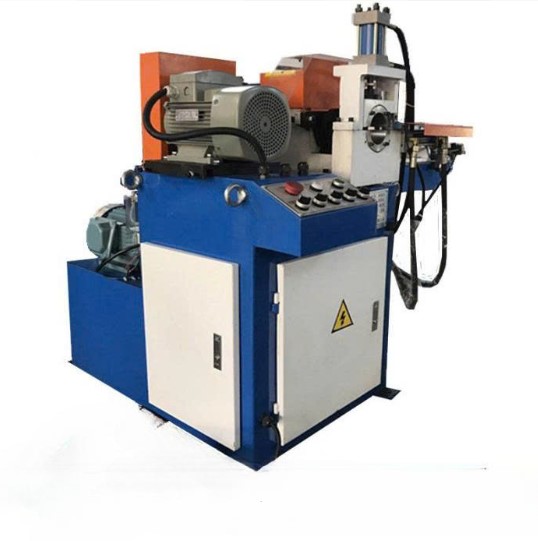

Máy bo vát miệng ống thủy lực một đầu bán tự động XS-120-Y

MÁY BO VÁT MIỆNG ỐNG THỦY LỰC MỘT ĐẦU BÁN TỰ ĐỘNG XS-120-Y

VÁT – BO CẠNH TRONG NGOÀI NHANH, CHÍNH XÁC – CHỈ 3–5 GIÂY/SẢN PHẨM

Trong gia công ống kim loại, chất lượng miệng ống quyết định rất nhiều đến độ hoàn thiện của sản phẩm cũng như khả năng lắp ráp ở công đoạn tiếp theo. Máy bo vát miệng ống thủy lực một đầu bán tự động XS-120-Y được thiết kế để xử lý nhanh các công đoạn bo cạnh, vát cạnh, khoả miệng và loại bỏ ba via trên ống tròn và thanh tròn.

Điểm đáng chú ý là máy có thể thực hiện vát và bo cạnh trong – cạnh ngoài, kết hợp cơ cấu kẹp tự động, đầu dao chuyên dụng và hệ thống điện – thủy lực, mang lại chu trình gia công nhanh chỉ 3–5 giây/sản phẩm.

⚡ MỘT LẦN GIA CÔNG – XỬ LÝ NHIỀU DẠNG CẠNH

XS-120-Y không chỉ thực hiện một thao tác vát đơn thuần. Máy có khả năng xử lý nhiều dạng yêu cầu trên ống và thanh tròn:

🔹 Bo R cạnh trong và cạnh ngoài

🔹 Vát cạnh trong và cạnh ngoài

🔹 Vát phẳng thanh tròn

🔹 Khoả miệng, loại bỏ ba via

Nhờ đó, một thiết bị có thể đáp ứng nhiều nhu cầu hoàn thiện đầu ống trong cùng dây chuyền sản xuất, hạn chế việc phải chuyển phôi qua nhiều công đoạn khác nhau.

🎯 KHUÔN KẸP CHÍNH XÁC – GIỮ PHÔI ỔN ĐỊNH KHI GIA CÔNG

Với các công đoạn bo vát miệng ống, độ đồng tâm giữa phôi và đầu dao có ảnh hưởng trực tiếp đến chất lượng đường gia công.

XS-120-Y được trang bị khuôn kẹp chính xác, giúp giữ phôi ổn định trong quá trình xử lý và duy trì vị trí tương quan giữa phôi với đầu dao.

Theo thông số công bố, độ chính xác gia công của máy đạt ±0,1mm. Phần mô tả thiết kế cũng nhấn mạnh cơ cấu kẹp với sai số ±0,05mm, vì vậy khi lựa chọn máy theo yêu cầu kỹ thuật cụ thể, nên đối chiếu theo cấu hình thực tế của máy.

🛠️ ĐẦU DAO BO VÁT CHUYÊN DỤNG – THAY ĐỔI NHANH, ĐIỀU CHỈNH DỄ

Đầu dao của XS-120-Y được thiết kế chuyên dụng cho công việc bo và vát miệng ống.

Lưỡi dao được chuẩn hóa, giúp việc điều chỉnh và thay đổi dao trở nên đơn giản hơn. Khi chuyển sang phôi có kích thước khác, người vận hành chủ yếu cần thay đầu dao phù hợp và điều chỉnh lại khuôn kẹp.

Cách thiết kế này giúp rút ngắn thời gian chuẩn bị khi thay đổi kích thước phôi, phù hợp với môi trường gia công nhiều quy cách.

🚀 HAI GIAI ĐOẠN TỐC ĐỘ – TỐI ƯU THỜI GIAN CHU KỲ

Máy sử dụng cơ chế hai giai đoạn tốc độ để cân bằng giữa tốc độ và chất lượng gia công.

⚡ Giai đoạn đầu: tiến dao nhanh, rút ngắn thời gian đưa đầu dao vào vị trí làm việc.

🎯 Giai đoạn sau: tốc độ cắt vát có thể điều chỉnh để hoàn thiện bề mặt theo yêu cầu.

Nhờ đó, máy vừa giảm thời gian chờ trong mỗi chu kỳ, vừa cho phép kiểm soát tốc độ ở giai đoạn gia công hoàn thiện.

🔄 NẠP PHÔI THỦ CÔNG – KẸP VÀ TIẾN LÙI TỰ ĐỘNG

XS-120-Y được thiết kế theo hướng bán tự động, người vận hành thực hiện nạp phôi bằng tay, sau đó máy tự động thực hiện các bước giữ phôi và tiến – lùi đầu gia công.

Quy trình này giúp giảm thao tác thủ công trong chu kỳ, đồng thời tạo nhịp làm việc ổn định hơn khi sản xuất liên tục.

Với tốc độ xử lý công bố 3–5 giây/sản phẩm, XS-120-Y hướng đến những dây chuyền cần tăng sản lượng nhưng vẫn yêu cầu kiểm soát độ chính xác của miệng ống.

💪 HỆ THỐNG ĐIỆN – THỦY LỰC ỔN ĐỊNH

XS-120-Y sử dụng hệ thống điện – thủy lực, với động cơ chính công suất 3kW và bơm dầu 2,2kW, đi kèm thùng dầu dung tích 50L.

Cấu hình này cung cấp nền tảng vận hành cho cơ cấu kẹp và chuyển động gia công, phù hợp với yêu cầu xử lý các loại ống và thanh tròn có kích thước tương đối đa dạng.

🏭 GIA CÔNG ĐƯỢC NHIỀU LOẠI ỐNG VÀ THANH TRÒN

XS-120-Y hỗ trợ phạm vi phôi rộng:

🔹 Ống thép, ống sắt

🔹 Ống nhôm, ống đồng

🔹 Ống inox

🔹 Ống gang

🔹 Ống PVC

🔹 Thanh tròn

Máy có thể xử lý ống đường kính Ø8–Ø120mm và thanh tròn Ø5–Ø35mm, đáp ứng nhiều quy cách phôi trong gia công cơ khí.

📏 PHÔI DÀY ĐẾN 35MM – CHIỀU DÀI TỐI THIỂU 80MM

Không chỉ có khả năng xử lý ống đường kính lớn, XS-120-Y còn được thiết kế cho phôi có chiều dày tối đa 35mm.

Chiều dài phôi tối thiểu 80mm giúp máy đáp ứng nhiều dạng chi tiết ngắn trong quá trình gia công bo vát đầu ống và thanh tròn.

📋 THÔNG SỐ KỸ THUẬT MÁY XS-120-Y

Thông số	Chi tiết
Model	XS-120-Y
Điện áp	380V / 50Hz
Loại máy	Điện – Thủy lực
Đường kính ống áp dụng	Ø8–Ø120mm
Đường kính thanh tròn áp dụng	Ø5–Ø35mm
Chiều dày tối đa	35mm
Chiều dài tối thiểu của phôi	80mm
Công suất động cơ	3kW
Công suất bơm dầu	2,2kW
Thùng dầu	50L
Độ chính xác gia công	±0,1mm
Tốc độ xử lý	3–5 giây/sản phẩm
Khả năng gia công	Bo R cạnh trong và ngoài; vát cạnh trong và ngoài; vát phẳng thanh tròn; khoả miệng, loại bỏ ba via…
Kích thước máy	1000 × 1400 × 1400mm
Trọng lượng	500kg

🔥 XS-120-Y – GIẢI PHÁP TĂNG TỐC KHÂU HOÀN THIỆN MIỆNG ỐNG

Nếu công việc của bạn yêu cầu bo vát nhiều dạng cạnh, xử lý nhanh, thay đổi kích thước phôi linh hoạt và cần giảm bớt thao tác thủ công, XS-120-Y là cấu hình đáng để đưa vào dây chuyền gia công.

Với khả năng xử lý Ø8–Ø120mm, tốc độ 3–5 giây/sản phẩm, cơ cấu kẹp tự động, đầu dao chuyên dụng và hệ thống điện – thủy lực, máy hướng đến việc biến công đoạn bo vát miệng ống thành một quy trình nhanh và ổn định hơn.

📞 CẦN TƯ VẤN XS-120-Y CHO XƯỞNG CỦA BẠN?

Hãy liên hệ để được tư vấn cấu hình đầu dao, khuôn kẹp và khả năng gia công theo kích thước phôi thực tế.

XS-120-Y – NẠP PHÔI NHANH, KẸP TỰ ĐỘNG, BO VÁT NHANH, TỐI ƯU SẢN LƯỢNG.
