Máy bo vát miệng ống tròn D120 một đầu khí nén

MÁY BO VÁT MIỆNG ỐNG TRÒN D120 MỘT ĐẦU KHÍ NÉN

BO R + VÁT CẠNH TRONG NGOÀI – XỬ LÝ NHANH 3–5 GIÂY/SẢN PHẨM – ĐỘ CHÍNH XÁC 0,01MM

Trong gia công miệng ống, việc vừa tạo mép vát vừa bo R đẹp trên cùng một chi tiết đòi hỏi thiết bị phải có khả năng định vị ổn định, đầu cắt chính xác và chu trình làm việc nhanh.

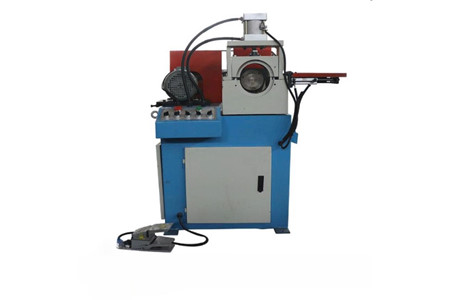

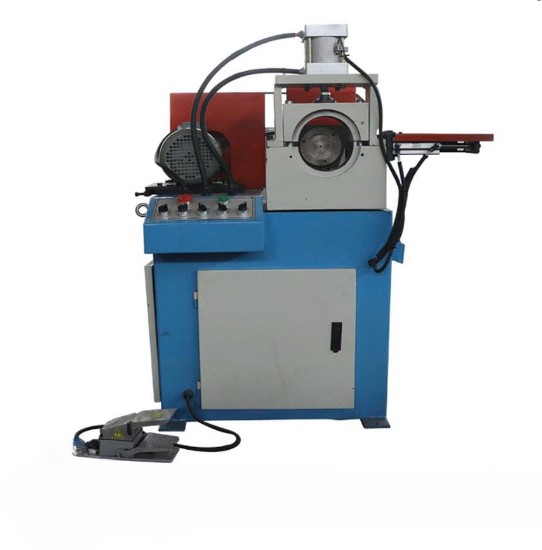

Máy bo vát miệng ống tròn D120 một đầu khí nén được thiết kế để xử lý cạnh trong, cạnh ngoài của ống tròn và mặt cuối thanh tròn, kết hợp thao tác bo R và vát trong cùng quá trình gia công.

Với dải đường kính Ø8–Ø120mm, tốc độ 3–5 giây/sản phẩm và sai số công bố 0,01mm, máy hướng đến các xưởng cần gia công nhanh nhưng vẫn yêu cầu độ chính xác cao.

⚡ BO R VÀ VÁT CÙNG LÚC – RÚT GỌN CÔNG ĐOẠN GIA CÔNG

Không cần tách riêng quá nhiều bước, máy có khả năng thực hiện bo cạnh R và vát cạnh trên các vị trí cần xử lý.

Cạnh trong, cạnh ngoài của ống tròn và mặt cuối của thanh tròn có thể được gia công theo cấu hình của máy, giúp giảm thao tác chuyển phôi giữa các công đoạn.

Khi sản xuất số lượng lớn, việc rút gọn chu trình giúp tiết kiệm thời gian và duy trì nhịp gia công ổn định hơn.

🎯 KHUÔN KẸP VÀ ĐẦU CẮT THIẾT KẾ CHÍNH XÁC

Để tạo ra mép bo vát đồng đều, phôi cần được giữ ổn định và đầu cắt phải làm việc đúng vị trí.

Máy sử dụng khuôn kẹp và đầu cắt được thiết kế chính xác, giúp định vị đối tượng gia công và duy trì sự ổn định trong quá trình xử lý.

Theo thông số kỹ thuật được cung cấp, máy có sai số 0,01mm, đáp ứng yêu cầu gia công cần kiểm soát độ chính xác cao.

🛠️ ĐẦU CẮT CHUYÊN DỤNG – LƯỠI CẮT TIÊU CHUẨN

Đầu cắt được thiết kế chuyên biệt cho quá trình bo vát miệng ống, sử dụng lưỡi cắt tiêu chuẩn ISO 9001:2000 theo thông tin nhà sản xuất cung cấp.

Cấu trúc đầu cắt giúp việc điều chỉnh dụng cụ trở nên đơn giản và nhanh chóng.

Khi thay đổi kích thước phôi, người vận hành chỉ cần thực hiện các thao tác cần thiết với chip cắt và cơ cấu kẹp, giúp giảm thời gian chuyển đổi giữa các quy cách.

🔄 NẠP PHÔI THỦ CÔNG – KẸP VÀ TIẾN RÚT DAO TỰ ĐỘNG

Máy sử dụng nạp nguyên liệu bằng tay, sau đó cơ cấu giữ phôi hoạt động tự động.

Quá trình tiến dao và rút dao cũng được tự động hóa, giúp người vận hành giảm số thao tác trong mỗi chu kỳ.

Thiết kế này vừa giữ được sự linh hoạt của việc nạp phôi thủ công, vừa hỗ trợ tăng tốc độ và sản lượng trong quá trình gia công liên tục.

⏱️ HAI GIAI ĐOẠN TỐC ĐỘ – NHANH KHI TIẾN DAO, ÊM KHI HOÀN THIỆN

D120 sử dụng hai giai đoạn tốc độ làm việc.

Giai đoạn đầu vận hành nhanh để tiết kiệm thời gian đưa dao vào vị trí. Sang giai đoạn thứ hai, tốc độ cắt vát có thể điều chỉnh để hoàn thiện bề mặt.

Nhờ đó, quá trình gia công được cân bằng giữa tốc độ chu trình và chất lượng bề mặt sau xử lý.

🚀 CHỈ 3–5 GIÂY CHO MỘT SẢN PHẨM

Tốc độ gia công công bố đạt 3–5 giây/sản phẩm.

Đối với các đơn hàng cần xử lý số lượng lớn, tốc độ này giúp giảm thời gian chu kỳ trên từng chi tiết, đồng thời hạn chế thời gian chờ giữa các sản phẩm.

Kết hợp với cơ cấu kẹp và tiến – rút dao tự động, máy hướng đến một quy trình gia công nhanh và thuận tiện cho người vận hành.

📐 DẢI GIA CÔNG Ø8–Ø120MM

Máy đáp ứng phạm vi đường kính từ Ø8–Ø120mm, phù hợp với nhiều loại ống tròn có kích thước khác nhau.

Chiều dài phôi tối thiểu từ ≥35mm, cho phép xử lý cả những chi tiết tương đối ngắn.

Dải gia công này giúp máy phù hợp với nhiều nhu cầu bo vát miệng ống trong sản xuất cơ khí và gia công chi tiết.

THÔNG SỐ KỸ THUẬT

Thông số	D120
Phạm vi đường kính thích hợp	Ø8–Ø120mm
Chiều dài tối thiểu của phôi	≥35mm
Sai số	0,01mm
Áp suất khí nén	6–8kg/cm²
Tốc độ	3–5 giây/sản phẩm
Kích thước máy	920 × 1050 × 1200mm
Trọng lượng	450kg

📞 D120 – BO R, VÁT CẠNH NHANH CHO ỐNG Ø8–Ø120MM

Nếu doanh nghiệp cần một thiết bị có thể bo R và vát cạnh, xử lý nhanh, kẹp phôi ổn định và đáp ứng dải đường kính lên tới Ø120mm, máy D120 là giải pháp phù hợp cho công đoạn gia công miệng ống.

Liên hệ ngay để được tư vấn D120 theo kích thước phôi, vật liệu và yêu cầu hoàn thiện thực tế của doanh nghiệp.
