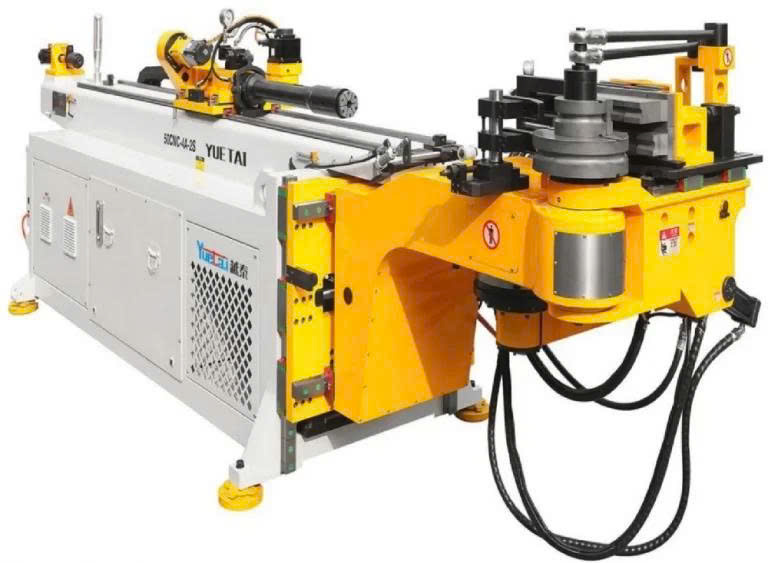

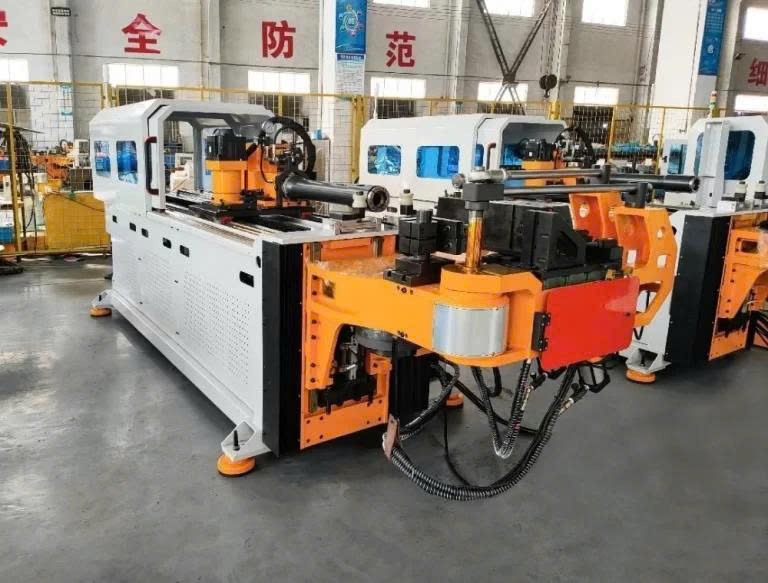

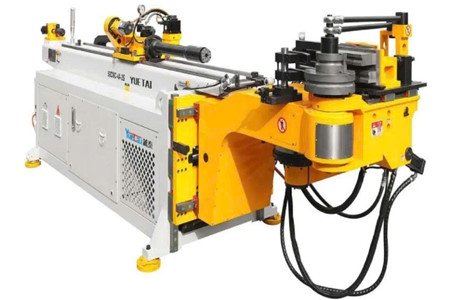

Máy uốn ống thủy lực CNC 50CNC5A3S

MÁY UỐN ỐNG THỦY LỰC CNC 50CNC5A3S – UỐN ỐNG 3D CHÍNH XÁC, TỰ ĐỘNG, NĂNG SUẤT CAO

Máy uốn ống thủy lực CNC 50CNC5A3S là dòng máy uốn ống sắt, thép, inox 3D được thiết kế dành cho các doanh nghiệp cần gia công ống với độ chính xác cao, khả năng uốn nhiều góc và nhiều vị trí trên cùng một phôi.

Sự kết hợp giữa hệ thống thủy lực mạnh mẽ, điều khiển CNC và 5 trục servo Mitsubishi giúp máy thực hiện tự động các chuyển động cấp liệu, quay ống, uốn cong và thay đổi vị trí khuôn. Nhờ đó, quá trình tạo hình ống trở nên nhanh, ổn định và giảm đáng kể thao tác thủ công.

🔹 Model: 50CNC5A3S

🔹 Thương hiệu: YEUTAI

🔹 Xuất xứ: Trung Quốc

🔹 Tình trạng: Mới 100%

🔹 Quà tặng: 2 bộ khuôn 1 tầng theo yêu cầu sản phẩm của khách hàng

KHẢ NĂNG UỐN ỐNG 3D LINH HOẠT

⚙️ 50CNC5A3S được phát triển để xử lý nhiều dạng ống kim loại với đường kính và độ dày khác nhau, đáp ứng các chi tiết có hình dạng phức tạp.

Máy có thể thực hiện nhiều lần uốn trên cùng một sản phẩm, kết hợp chuyển động nạp – quay – uốn – thay khuôn, tạo nên những chi tiết ống không gian chính xác mà phương pháp uốn thủ công khó đảm bảo độ đồng đều.

Đặc biệt, thiết kế nhiều lớp khuôn cho phép lắp đồng thời 3–5 lớp khuôn với các bán kính khác nhau, hỗ trợ tự động thay đổi khuôn trong quá trình gia công.

CNC 5 TRỤC – ĐỒNG BỘ CHÍNH XÁC TRONG TỪNG CHUYỂN ĐỘNG

🔧 Hệ thống điều khiển sử dụng servo Mitsubishi cho các chuyển động chính:

🔹 Trục Y: Nạp và đẩy ống

🔹 Trục B: Quay ống

🔹 Trục C: Uốn cong

🔹 Trục X: Tự động thay đổi khuôn trái/phải

🔹 Trục Z: Thay đổi khuôn lên/xuống

Trục C sử dụng servo kết hợp hộp giảm tốc chuyên dụng, tạo khả năng truyền động ổn định, mô-men xoắn cao và kiểm soát chính xác góc uốn.

Nhờ cấu trúc này, đầu máy có độ cứng cao, họng uốn sâu, bán kính uốn nhỏ và phù hợp với những sản phẩm yêu cầu hình dạng phức tạp.

HỆ THỐNG THỦY LỰC MẠNH MẼ – VẬN HÀNH ỔN ĐỊNH

💪 Hệ thống thủy lực cung cấp lực uốn lớn thông qua bơm, van và xi lanh thủy lực, giúp máy xử lý hiệu quả các loại ống sắt, thép và inox trong phạm vi cho phép.

Hệ thống làm mát không khí tuần hoàn giúp kiểm soát nhiệt độ dầu trong quá trình hoạt động, duy trì hiệu suất ổn định khi máy vận hành với cường độ cao.

Bơm dầu và van điện từ được lựa chọn theo cấu hình công nghiệp, kết hợp hệ thống bảo vệ quá tải động cơ nhằm hạn chế nguy cơ hư hỏng do cài đặt hoặc vận hành không phù hợp.

KẾT CẤU ĐẦU MÁY CỨNG VỮNG – UỐN ỔN ĐỊNH, HẠN CHẾ RUNG LẮC

🛠️ Khung và đầu máy được thiết kế chắc chắn, có độ cứng cao để duy trì sự ổn định trong quá trình uốn.

Thiết kế khuôn kẹp trên và dưới tạo không gian uốn rộng, hạn chế nhiễu giữa các bộ phận và hỗ trợ xử lý những chi tiết có hình dạng phức tạp.

Máy còn được trang bị chân chống rung có thể điều chỉnh, giúp giảm rung động và tăng độ ổn định khi vận hành.

ĐIỀU KHIỂN CNC THÔNG MINH – DỄ LẬP TRÌNH, DỄ QUẢN LÝ

💻 Hệ thống điều khiển CNC sử dụng màn hình cảm ứng màu 15 inch, giao diện tiếng Anh và hỗ trợ nhiều phương thức vận hành:

🔹 Chế độ thủ công

🔹 Chế độ bán tự động

🔹 Chế độ hoàn toàn tự động

🔹 Thao tác đối thoại trực quan

Hệ thống có khả năng lưu trữ tối đa 100 bộ chương trình, 32 đường cong cho mỗi chương trình, giúp thuận tiện khi sản xuất nhiều mã sản phẩm khác nhau.

Dữ liệu có thể được quản lý dưới dạng tệp tiêu chuẩn, dễ chỉnh sửa và in khi cần. Hệ thống cũng được bảo vệ bằng mã bảo mật nhằm hạn chế việc thay đổi chương trình ngoài ý muốn.

TỐI ƯU CHẤT LƯỢNG UỐN – GIẢM THỜI GIAN XỬ LÝ

🎯 Máy cho phép cài đặt thời gian rút dao sau khi xuyên ống theo chương trình, giúp hạn chế hiện tượng biến dạng hoặc lồi tại vị trí xuyên ống, từ đó cải thiện hình thức của sản phẩm sau uốn.

Thiết bị đẩy phụ trợ khuôn dẫn hướng được trang bị tiêu chuẩn, kết hợp các nút điều chỉnh áp suất và tốc độ để người vận hành dễ dàng điều chỉnh theo từng loại vật liệu và yêu cầu sản phẩm.

⚡ Cơ cấu thay khuôn nhanh, linh hoạt giúp giảm thời gian chuẩn bị giữa các sản phẩm, đặc biệt hữu ích khi gia công nhiều mẫu ống khác nhau.

HỆ THỐNG AN TOÀN ĐƯỢC TÍCH HỢP NHIỀU LỚP

🛡️ 50CNC5A3S được trang bị nhiều chức năng hỗ trợ bảo vệ máy và người vận hành:

🔹 Nút dừng khẩn cấp trên máy và công tắc bàn đạp di động

🔹 Bảo vệ quá tải động cơ chính

🔹 Tự động phát hiện lỗi chương trình

🔹 Cảnh báo âm thanh khi có bất thường

🔹 Tấm bảo vệ tại khu vực cánh tay chuyển động

🔹 Chức năng bảo vệ chương trình bằng mật khẩu

🔹 Các dây tín hiệu và bộ phận điện được đánh số để thuận tiện kiểm tra, thay thế

Những tính năng này giúp giảm rủi ro do thao tác sai và hỗ trợ công tác bảo trì trong quá trình sử dụng lâu dài.

CẤU TẠO CHÍNH CỦA MÁY UỐN ỐNG CNC 50CNC5A3S

Máy là hệ thống tích hợp giữa cơ khí, thủy lực, servo và điều khiển CNC, trong đó mỗi bộ phận đảm nhiệm một chức năng riêng để tạo nên quy trình uốn tự động.

🔧 Khung máy: Kết cấu chắc chắn, chịu lực tốt, hỗ trợ máy hoạt động ổn định ở cường độ cao.

💧 Hệ thống thủy lực: Gồm bơm, xi lanh, van, đường ống, bộ lọc và bình chứa dầu, cung cấp lực cho quá trình uốn.

⚙️ Hệ thống kẹp và khuôn: Giữ phôi ổn định, định hình bán kính và góc uốn theo yêu cầu.

🖥️ Hệ thống CNC: Tiếp nhận dữ liệu, lưu chương trình, điều khiển chuyển động và giám sát quá trình gia công.

🔄 Hệ thống servo: Điều khiển chính xác các chuyển động cấp liệu, quay ống, uốn và thay đổi khuôn.

❄️ Hệ thống làm mát: Duy trì nhiệt độ dầu thủy lực trong phạm vi làm việc phù hợp.

🛡️ Hệ thống an toàn: Bao gồm nút dừng khẩn cấp, cảm biến, bảo vệ quá tải và cảnh báo lỗi.

CẤU HÌNH ĐIỆN – THỦY LỰC – TRUYỀN ĐỘNG

Tên	Nhà cung cấp
PLC	Mitsubishi – Nhật Bản
Bộ điều khiển IPC BASE	Advantech – Đài Loan
Máy tính công nghiệp	Advantech PPC-1150 – Đài Loan
Màn hình cảm ứng	Màu 15 inch
Động cơ servo	Mitsubishi – Nhật Bản
Trình điều khiển servo	Mitsubishi – Nhật Bản
Công tắc quang điện	Omron – Nhật Bản
Bộ giảm tốc trục chính	Murata – Đài Loan
Vòng bi	NSK – Nhật Bản
Ống dầu cao áp	Lian Hui
Van điện từ thủy lực	Northern Seiki/Nihon Yuken – Đài Loan
Bơm thủy lực	Heidecker – Trung Quốc
Thiết bị điện	Schneider – Pháp
Động cơ bơm dầu	Yongling – Đài Loan
Ray dẫn hướng	Hiwin – Đài Loan

THÔNG SỐ KỸ THUẬT MÁY UỐN ỐNG THÉP 50CNC5A3S

Tên	Đơn vị	Thông số
Khả năng uốn tối đa – ống tròn/thép không gỉ (40kgf/mm²)	mm	Ø50×2
Ống tròn/thép không gỉ (60kgf/mm²)	mm	Ø40×1.2
Ống tròn/kim loại thép đen (25kgf/mm²)	mm	Ø50×3 (ống sắt)
Ống vuông/kim loại thép đen	mm	25×2
Số khuôn tối đa	Lớp	3 lớp
Đường kính ngoài của ống tối đa	mm	50
Khoảng uốn hiệu quả tối đa	mm	3800 (có thể tùy chỉnh)
Hành trình nạp tối đa	mm	2800
Bán kính uốn 2 lần đường kính tối đa	mm	D-100
Góc uốn tối đa	Độ (°)	190
Chiều cao bàn tối đa	mm	1150
Chiều cao tâm khuôn	mm	28
Tốc độ cấp liệu tối đa	mm/s	500
Tốc độ uốn	Độ/giây	90
Góc uốn	Độ (°)	±0,05°
Độ chính xác lặp lại – góc ống quay	Độ (°)	±0,05°
Độ chính xác lặp lại – độ dài	mm	±0,05
Phương thức nhập dữ liệu	—	Giá trị tọa độ (XYZ) hoặc giá trị làm việc (Y.B.C)
Công suất động cơ servo ống quay	kW	0,75
Công suất động cơ servo ống uốn cong	kW	7
Công suất động cơ servo cấp, đẩy và uốn	kW	3
Công suất động cơ servo phụ	kW	1,5
Công suất động cơ servo demold	kW	0,75
Công suất động cơ thủy lực	kW	5,5
Kích thước đóng gói L×W×H	mm	5700×1400×1600
Khối lượng	Tấn	3,3

NGUYÊN LÝ HOẠT ĐỘNG CỦA MÁY UỐN ỐNG THỦY LỰC CNC

Máy hoạt động dựa trên sự kết hợp giữa lực thủy lực và chuyển động điều khiển CNC để tạo hình chính xác cho ống kim loại.

🔹 Bước 1 – Kẹp phôi: Ống được đưa vào vị trí và cố định bằng cơ cấu kẹp.

🔹 Bước 2 – Cấp và định vị: Servo cấp liệu đưa ống đến vị trí uốn theo chương trình.

🔹 Bước 3 – Quay và uốn: Servo quay điều chỉnh hướng ống, trong khi hệ thống uốn tạo lực thông qua cơ cấu thủy lực.

🔹 Bước 4 – Hoàn thiện: Sau khi đạt góc uốn, cơ cấu trở về vị trí ban đầu, nhả phôi để lấy sản phẩm hoặc tiếp tục chu kỳ uốn tiếp theo.

Chất lượng sản phẩm phụ thuộc vào nhiều yếu tố như vật liệu, đường kính và độ dày ống, bán kính khuôn, góc uốn và chế độ áp suất – tốc độ được thiết lập trên máy.

ỨNG DỤNG RỘNG TRONG NHIỀU NGÀNH CÔNG NGHIỆP

🏭 Ô tô – xe máy: Gia công khung xe, ống xả, ống dẫn dầu, nhiên liệu, phanh, điều hòa và các chi tiết dạng ống.

🚢 Đóng tàu: Uốn đường ống dẫn nước, khí, dầu, thông gió, thoát nước và hệ thống kỹ thuật trên tàu.

🏗️ Xây dựng: Gia công ống kết cấu, hệ thống cấp thoát nước, PCCC, thông gió và điều hòa.

🪑 Nội thất – gia dụng: Uốn khung ghế, chân bàn, giá kệ, tay vịn cầu thang và các sản phẩm ống định hình.

✈️ Hàng không: Gia công các đường ống dẫn nhiên liệu, khí, dầu thủy lực và các chi tiết ống kỹ thuật.

⚡ Năng lượng: Ứng dụng trong đường ống dẫn dầu, khí, nước và các hệ thống thiết bị năng lượng.

🔩 Cơ khí công nghiệp: Sản xuất máy móc, thiết bị nông nghiệp, thiết bị thể thao, thiết bị y tế và nhiều sản phẩm sử dụng chi tiết ống.

50CNC5A3S – GIẢI PHÁP UỐN ỐNG 3D CHO SẢN XUẤT HIỆN ĐẠI

Với sự kết hợp giữa thủy lực mạnh, CNC 5 trục, servo Mitsubishi, khả năng lưu trữ nhiều chương trình, thay khuôn linh hoạt và hệ thống bảo vệ đa lớp, máy uốn ống 50CNC5A3S đáp ứng tốt nhu cầu tạo hình ống sắt, thép, inox với nhiều dạng hình học khác nhau.

🚀 Một thiết bị – nhiều khả năng tạo hình – kiểm soát chính xác – tối ưu cho sản xuất hàng loạt.

Nếu doanh nghiệp đang cần một giải pháp uốn ống 3D có khả năng tự động hóa cao, vận hành ổn định và dễ quản lý chương trình, 50CNC5A3S là cấu hình đáng để đưa vào dây chuyền gia công ống chuyên nghiệp.
