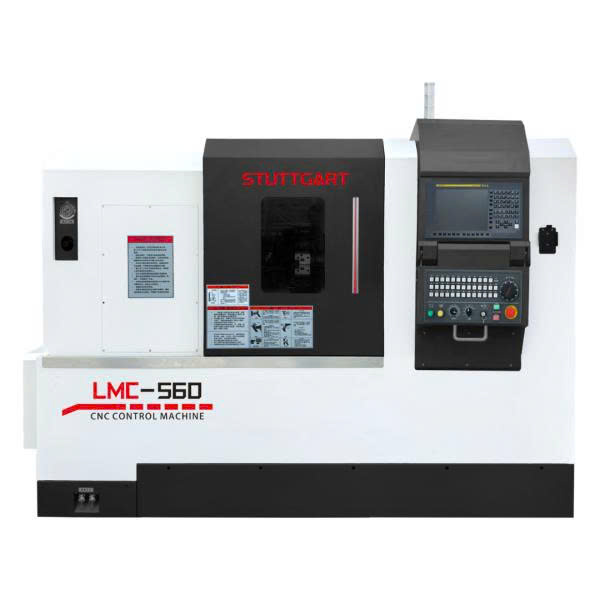

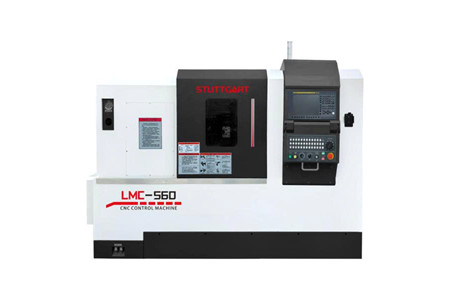

Máy tiện CNC chính xác kiểu tháp pháo LMC-560

MÁY TIỆN CNC CHÍNH XÁC KIỂU THÁP PHÁO LMC-560 – TRỤC CHÍNH 4.000 R/MIN, THÁP DAO SERVO 12 VỊ TRÍ

⚙️ LMC-560 là dòng máy tiện CNC chính xác kiểu tháp pháo, được cấu hình cho nhu cầu gia công các chi tiết có kích thước lớn với đường kính quay tối đa Φ560 mm, đường kính gia công dạng đĩa lên đến Φ500 mm và chiều dài gia công tối đa 500 mm.

🚀 Máy sở hữu trục chính tốc độ tối đa 4.000 r/min, hành trình X/Z 265/550 mm, tốc độ chạy nhanh X/Z đạt 24/24 m/phút và hệ thống tháp dao servo 12 vị trí, tạo nên cấu hình linh hoạt cho nhiều nguyên công tiện và khoét lỗ.

---

🏗️ KHẢ NĂNG GIA CÔNG Φ560 MM – XỬ LÝ CHI TIẾT KÍCH THƯỚC LỚN

📐 Đường kính quay tối đa của máy đạt Φ560 mm.

🔩 Đường kính gia công tối đa đối với dạng đĩa đạt Φ500 mm.

📏 Chiều dài gia công tối đa đạt 500 mm.

⚙️ Với đường kính thanh vật liệu tối đa Φ51 mm, LMC-560 có thể đáp ứng nhiều dạng phôi trong phạm vi gia công của máy.

🛠️ Cấu hình này phù hợp cho các chi tiết cơ khí dạng trục, dạng đĩa và nhiều sản phẩm cần gia công tiện CNC.

---

⚡ TRỤC CHÍNH 4.000 R/MIN – CẤU HÌNH MẠNH MẼ

🔥 Tốc độ quay trục chính tối đa đạt 4.000 r/min.

🔧 Kiểu đầu trục chính: A2-6

📏 Đường kính lỗ xuyên trục chính: Φ66 mm

🔩 Kích thước mâm cặp: 8 inch

💪 Công suất động cơ trục chính đạt 11/15 kW.

⚙️ Mô-men xoắn động cơ trục chính đạt 52.5/78.8 Nm.

Sự kết hợp giữa tốc độ 4.000 r/min, công suất 11/15 kW và lỗ xuyên trục chính Φ66 mm giúp LMC-560 có cấu hình phù hợp cho các yêu cầu gia công tiện CNC trong phạm vi thiết kế.

---

🚀 HÀNH TRÌNH X/Z – CHẠY NHANH 24/24 M/PHÚT

📌 Hành trình trục X: 265 mm

📌 Hành trình trục Z: 550 mm

🏎️ Tốc độ chạy nhanh trục X: 24 m/phút

🏎️ Tốc độ chạy nhanh trục Z: 24 m/phút

⚙️ Hệ thống truyền động sử dụng vít me có kích thước:

🔩 Trục X: Φ32×10 mm

🔩 Trục Z: Φ40×10 mm

Cấu hình hành trình và tốc độ chạy nhanh giúp LMC-560 đáp ứng linh hoạt các chuyển động trong chu trình gia công CNC.

---

🔄 THÁP DAO SERVO 12 VỊ TRÍ – LINH HOẠT NGUYÊN CÔNG

🛠️ LMC-560 được trang bị tháp dao servo với 12 vị trí dao.

📐 Chiều cao tâm tháp dao: 100 mm

🔧 Quy cách dao tiện: 25×25 mm

🔩 Quy cách dao khoét lỗ: Φ40 mm

⚙️ Cấu hình 12 vị trí dao giúp máy có thể bố trí nhiều công cụ gia công trên cùng hệ thống, thuận tiện khi thực hiện các chu trình cần thay đổi dao.

---

🔩 Ụ SAU – HỖ TRỢ CHI TIẾT DẠNG TRỤC

📏 Đường kính nòng ụ sau: 80 mm

🔧 Côn ụ sau: MT5

↔️ Hành trình ụ sau đạt 480 mm.

Cấu hình ụ sau giúp hỗ trợ các chi tiết dạng trục trong quá trình gia công, đặc biệt với những chi tiết cần tăng khả năng đỡ ở phía sau.

---

💪 ĐỘNG CƠ TRỤC X/Z – ĐÁP ỨNG CHUYỂN ĐỘNG CHÍNH XÁC

⚙️ Công suất động cơ X/Z: 1.8/1.8 kW

🔩 Mô-men xoắn động cơ X/Z: 11/11 Nm

📐 Kết hợp cùng hành trình X/Z 265/550 mm, hệ thống truyền động đáp ứng phạm vi chuyển động của máy theo cấu hình được công bố.

---

🎯 CẤU HÌNH CHO GIA CÔNG TIỆN CHÍNH XÁC

LMC-560 tập trung vào khả năng gia công với cấu hình đồng bộ giữa:

⚙️ Trục chính tốc độ tối đa 4.000 r/min

🔄 Tháp dao servo 12 vị trí

🚀 Tốc độ chạy nhanh X/Z 24/24 m/phút

📏 Hành trình X/Z 265/550 mm

🔩 Vít me X/Z Φ32×10 / Φ40×10 mm

Sự kết hợp này tạo nên một nền tảng máy phù hợp cho các công đoạn tiện CNC cần tính linh hoạt trong bố trí dao và chuyển động gia công.

---

🏭 ỨNG DỤNG MÁY TIỆN CNC LMC-560

🔩 Gia công chi tiết dạng trục

⚙️ Gia công chi tiết dạng đĩa

🏭 Gia công linh kiện cơ khí

🛠️ Tiện các chi tiết có đường kính lớn trong phạm vi máy

🔧 Thực hiện nguyên công tiện và khoét lỗ

🔄 Gia công các chi tiết cần sử dụng nhiều loại dao trên cùng một chu trình

---

📐 KẾT CẤU GỌN TRONG TẦM MÁY 4 TẤN

📦 Kích thước tổng thể máy:

2730×2030×2010 mm

⚖️ Trọng lượng máy:

4.000 kg

Với trọng lượng khoảng 4 tấn, LMC-560 sở hữu kết cấu máy phù hợp cho việc bố trí trong không gian sản xuất được chuẩn bị theo yêu cầu về tải trọng và diện tích lắp đặt.

---

THÔNG SỐ KỸ THUẬT ĐẦY ĐỦ

HẠNG MỤC	QUY CÁCH	ĐƠN VỊ
Đường kính quay tối đa của máy	φ560	mm
Đường kính gia công tối đa (dạng đĩa)	Φ500	mm
Chiều dài gia công tối đa	500	mm
Đường kính thanh vật liệu tối đa	φ51	mm
Kích thước mâm cặp	8″	Inch
Kiểu đầu trục chính	A2-6	—
Đường kính lỗ xuyên trục chính	φ66	mm
Tốc độ quay trục chính tối đa	4000	r/min
Hành trình trục X/Z	265/550	mm
Đường kính × bước vít me trục X/Z	φ32×10 / φ40×10	mm
Tốc độ chạy nhanh trục X/Z	24/24	m/min
Kiểu gá dao	Tháp dao servo	—
Số vị trí dao	12	—
Chiều cao tâm tháp dao	100	mm
Quy cách dao: tiện/khoét lỗ	25×25 / φ40	mm
Đường kính nòng ụ sau / Côn	80 / MT5	—
Hành trình ụ sau	480	mm
Công suất động cơ trục chính	11/15	kW
Mô-men xoắn động cơ trục chính	52.5/78.8	Nm
Công suất động cơ X/Z	1.8/1.8	kW
Mô-men xoắn động cơ X/Z	11/11	Nm
Trọng lượng máy	4000	kg
Kích thước tổng thể máy (D×R×C)	2730×2030×2010	mm

---

📞 TƯ VẤN MÁY TIỆN CNC LMC-560

🔥 LMC-560 mang đến cấu hình đáng chú ý với khả năng gia công dạng đĩa Φ500 mm, trục chính 4.000 r/min, tháp dao servo 12 vị trí và tốc độ chạy nhanh X/Z 24/24 m/phút.

👉 Liên hệ ngay để được tư vấn cấu hình LMC-560 và lựa chọn phương án máy phù hợp với nhu cầu gia công thực tế của doanh nghiệp!
