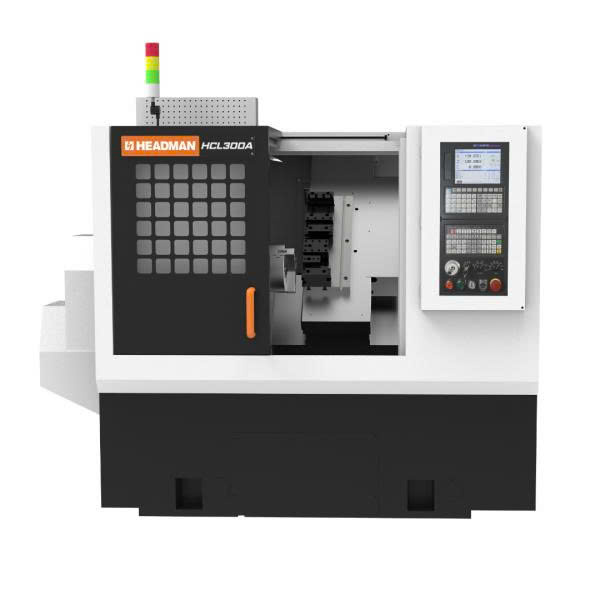

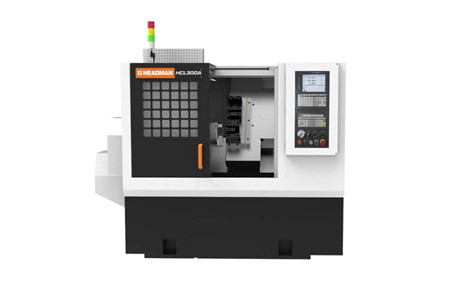

Máy tiện CNC thùng HCL300A

MÁY TIỆN CNC THÙNG HCL300A – TRỤC CHÍNH 4.000 R/MIN, GIA CÔNG PHÔI Ø380 MM

⚙️ HCL300A là dòng máy tiện CNC thùng được thiết kế cho nhu cầu gia công các chi tiết cơ khí có đường kính tiện tối đa 380 mm, chiều dài gia công 300 mm và đường kính thanh liệu lên đến 35 mm.

🚀 Với tốc độ trục chính tối đa 4.000 r/min, phương thức kẹp thủy lực, cùng tốc độ di chuyển nhanh đạt 16.000/18.000 mm/min, HCL300A hướng đến khả năng vận hành linh hoạt trong các công đoạn gia công tiện CNC.

---

🏗️ KẾT CẤU MÁY – KHẢ NĂNG GIA CÔNG LINH HOẠT

📐 Đường kính hồi chuyển phôi tối đa trên thân máy đạt 520 mm.

🔩 Đường kính hồi chuyển phôi tối đa trên bàn trượt đạt 160 mm.

⚙️ Đường kính tiện phôi tối đa 380 mm, đáp ứng nhiều dạng chi tiết trong phạm vi gia công của máy.

📏 Chiều dài gia công đạt 300 mm, phù hợp với các chi tiết có kích thước gia công tương ứng.

💪 Trọng lượng máy khoảng 2.250 kg, tạo nên một hệ máy có kích thước và kết cấu phù hợp cho bố trí trong xưởng cơ khí.

---

⚡ TRỤC CHÍNH 4.000 R/MIN – TỐC ĐỘ CAO

🔥 HCL300A sở hữu tốc độ xoay cao nhất của trục chính lên đến 4.000 r/min.

🔧 Loại đầu trục chính: A2-5

📏 Đường kính lỗ thông qua trục chính: 44 mm

🔩 Đường kính thanh liệu lớn nhất: 35 mm

⚙️ Công suất động cơ trục chính đạt 5,5 kW, đáp ứng cấu hình gia công của máy.

Sự kết hợp giữa lỗ thông trục chính 44 mm và khả năng tiếp nhận thanh liệu tối đa 35 mm giúp HCL300A phù hợp với các nhu cầu gia công phôi thanh trong phạm vi thiết kế.

---

💧 KẸP THỦY LỰC – HỖ TRỢ GIA CÔNG ỔN ĐỊNH

🔩 HCL300A sử dụng phương thức kẹp thủy lực, hỗ trợ quá trình giữ phôi trong khi gia công.

⚙️ Cấu hình này phù hợp với các chu trình tiện CNC cần thao tác kẹp phôi nhanh và thuận tiện.

---

🛠️ HỆ THỐNG GÁ DAO – LINH HOẠT CHO NHIỀU NGUYÊN CÔNG

🔧 Máy được trang bị loại gá dao dọc/gá dao điện.

📐 Quy cách hướng dao: 20×20 mm/20×20 mm

🔩 Đường kính thanh dao doa: 25 mm

Cấu hình gá dao cho phép HCL300A đáp ứng các nguyên công tiện và doa trong phạm vi thiết kế của máy.

---

🚀 TỐC ĐỘ DI CHUYỂN NHANH – RÚT NGẮN THỜI GIAN CHỜ

🏎️ HCL300A có tốc độ di chuyển nhanh trục X/Y/Z đạt 16.000/18.000 mm/min theo thông số cung cấp.

📌 Hành trình tối đa trục X: 400 mm

📌 Hành trình tối đa trục Z: 350 mm

⚡ Tốc độ di chuyển nhanh giúp máy thực hiện các chuyển động giữa những vị trí gia công nhanh chóng hơn, hỗ trợ tối ưu chu trình vận hành CNC.

---

💪 ĐỘNG CƠ DẪN ĐỘNG – MÔMEN XOẮN 6/6 Nm

⚙️ Mômen xoắn động cơ dẫn động trục X/Y đạt 6/6 Nm.

🔧 Kết hợp cùng hành trình X 400 mm và Z 350 mm, hệ thống truyền động đáp ứng phạm vi chuyển động được công bố của HCL300A.

💧 Công suất bơm làm mát đạt 370 W, hỗ trợ hệ thống làm mát trong quá trình gia công.

---

📐 KÍCH THƯỚC GỌN – DỄ BỐ TRÍ TRONG XƯỞNG

📦 Kích thước máy:

2180 × 1600 × 1810 mm

⚖️ Trọng lượng khoảng:

2.250 kg

Với kích thước này, HCL300A có thể được bố trí trong các khu vực sản xuất cần tối ưu không gian, đồng thời vẫn đảm bảo cấu hình gia công theo thiết kế.

---

🏭 ỨNG DỤNG MÁY TIỆN CNC HCL300A

⚙️ Gia công các chi tiết cơ khí dạng trụ

🔩 Gia công phôi thanh đường kính đến 35 mm

🛠️ Tiện và doa các chi tiết trong phạm vi gia công

🏭 Gia công linh kiện cơ khí CNC

🔄 Các công đoạn tiện yêu cầu kẹp thủy lực

📐 Gia công chi tiết có đường kính tiện tối đa 380 mm và chiều dài gia công 300 mm

---

THÔNG SỐ KỸ THUẬT ĐẦY ĐỦ

HẠNG MỤC	QUY CÁCH
Đường kính hồi chuyển phôi tối đa trên thân máy	520 mm
Đường kính hồi chuyển phôi tối đa trên bàn trượt	160 mm
Đường kính tiện phôi tối đa	380 mm
Chiều dài gia công	300 mm
Đường kính thanh liệu lớn nhất	35 mm
Đường kính lỗ thông qua trục chính	44 mm
Loại đầu trục chính	A2-5
Tốc độ xoay cao nhất của trục chính	4000 r/min
Phương thức kẹp	Thủy lực
Loại gá dao	Loại gá dao dọc/gá dao điện
Quy cách hướng dao	20×20 mm/20×20 mm
Đường kính thanh dao doa	25 mm
Hành trình tối đa trục X	400 mm
Hành trình tối đa trục Z	350 mm
Tốc độ di chuyển nhanh trục X/Y/Z	16000/18000 mm/min
Công suất động cơ trục chính	5.5 kW
Mômen xoắn động cơ dẫn động trục X/Y	6/6 Nm
Công suất bơm làm mát	370 W
Trọng lượng (khoảng)	2250 kg
Kích thước máy (Dài × Rộng × Cao)	2180×1600×1810 mm

---

📞 TƯ VẤN MÁY TIỆN CNC THÙNG HCL300A

🔥 HCL300A phù hợp cho doanh nghiệp cần một máy tiện CNC có đường kính tiện Ø380 mm, tốc độ trục chính 4.000 r/min, kẹp thủy lực và tốc độ di chuyển nhanh đến 18.000 mm/min.

👉 Liên hệ ngay để được tư vấn cấu hình HCL300A và lựa chọn máy phù hợp với nhu cầu gia công thực tế của xưởng!
