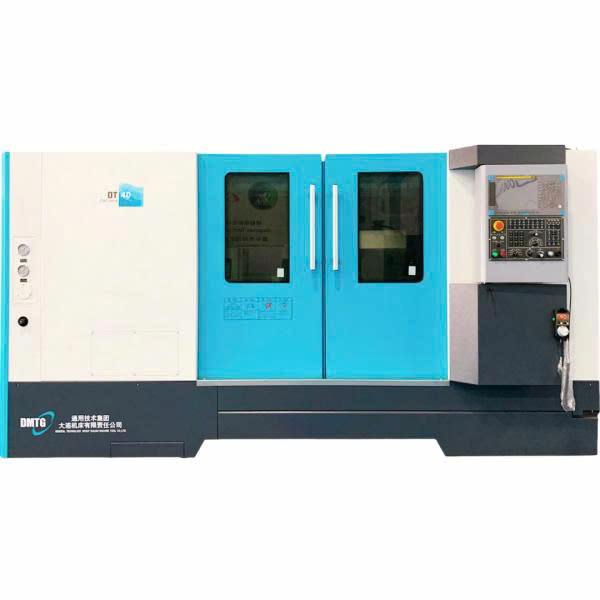

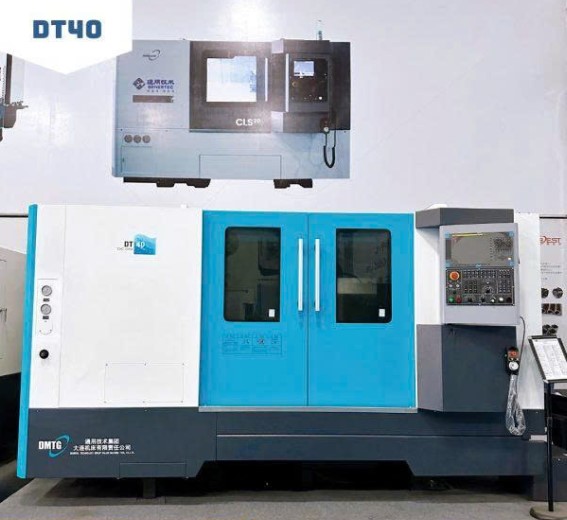

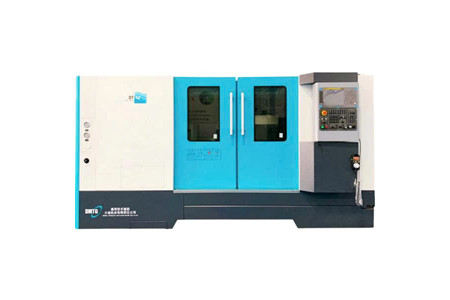

Máy tiện CNC giường nghiêng DT-40

MÁY TIỆN CNC GIƯỜNG NGHIÊNG DT-40 – GIA CÔNG Ø580 MM, THÁP DAO 12 TRẠM

🔥 DT-40 là dòng máy tiện CNC giường nghiêng được thiết kế cho nhu cầu gia công cơ khí chính xác, nổi bật với đường kính hồi chuyển tối đa Φ580 mm, hành trình trục Z lên đến 1.100 mm, tốc độ trục chính tối đa 4.000 r/min và tháp dao 12 trạm.

⚙️ Kết hợp kết cấu giường nghiêng, ray dẫn con lăn thẳng, hệ điều khiển FANUC 0i-TF Plus (5) / 828D cùng khả năng thay dao liền kề chỉ 0,35 giây, DT-40 hướng đến quy trình gia công ổn định, nhanh và linh hoạt cho nhiều dạng chi tiết cơ khí.

---

⚡ KHẢ NĂNG GIA CÔNG ẤN TƯỢNG

📐 Đường kính hồi chuyển tối đa Φ580 mm giúp DT-40 đáp ứng khả năng gia công nhiều dạng phôi có kích thước lớn.

🔩 Đường kính cắt tối đa Φ360/Φ400 mm, phù hợp với nhiều dạng chi tiết dạng trục, dạng đĩa và các chi tiết cơ khí cần tiện ngoài.

📏 Chiều dài cắt tối đa 585/1085 mm, cho phép lựa chọn cấu hình phù hợp với yêu cầu gia công thực tế.

🚀 Hành trình trục X 215 mm và trục Z 600/1100 mm tạo không gian chuyển động linh hoạt cho dao trong quá trình gia công.

---

🔥 TRỤC CHÍNH TỐC ĐỘ CAO – VẬN HÀNH LINH HOẠT

⚡ DT-40 được trang bị trục chính với tốc độ tối đa 4.000/3.500 r/min, đáp ứng yêu cầu gia công ở nhiều chế độ khác nhau.

🔧 Hình thức đầu trục chính: ISO A2-6; ISO A2-8

🌀 Đường kính lỗ thông qua trục chính đạt Φ70/Φ87 mm, hỗ trợ khả năng gia công phôi dạng thanh với kích thước phù hợp.

📌 Khi lựa chọn mâm cặp trục rỗng và xi lanh dầu, đường kính thông qua thanh đạt Φ51/Φ73 mm.

💪 Công suất trục chính 11/15; 11/15 kW, tạo nền tảng cho khả năng gia công mạnh mẽ và ổn định.

---

🚀 TỐC ĐỘ DI CHUYỂN NHANH 30 M/MIN

⚙️ Cả trục X và Z đều đạt tốc độ chuyển động nhanh 30 m/min, giúp rút ngắn thời gian di chuyển giữa các vị trí gia công.

⏱️ Tốc độ phản hồi nhanh kết hợp với hành trình Z lên đến 1.100 mm giúp máy phù hợp với những chi tiết có chiều dài gia công lớn.

🎯 Đây cũng là yếu tố hỗ trợ giảm thời gian chờ giữa các bước gia công, tối ưu nhịp vận hành của máy.

---

🔄 THÁP DAO 12 TRẠM – THAY DAO NHANH

🛠️ DT-40 sử dụng tháp dao 12 trạm, mang đến khả năng bố trí nhiều dụng cụ cắt trên cùng một máy.

🔩 Kích thước giao diện giá đỡ dao: 25×25 mm

⚡ Thời gian thay dao liền kề chỉ 0,35 giây, trong khi thời gian thay dao ở vị trí xa nhất là 1,6 giây.

🎯 Khả năng thay dao nhanh giúp quá trình chuyển đổi giữa các nguyên công diễn ra hiệu quả, đặc biệt khi một chi tiết cần thực hiện nhiều bước gia công khác nhau.

---

🎯 ĐỘ CHÍNH XÁC CAO – KIỂM SOÁT ỔN ĐỊNH

📍 Độ chính xác định vị trục X đạt 0,005 mm.

📍 Độ chính xác định vị trục Z đạt 0,007 mm (600) và 0,008 mm (1000).

🔁 Độ chính xác định vị lặp lại trục X đạt 0,003 mm.

🔁 Độ chính xác định vị lặp lại trục Z đạt 0,004 mm (600) và 0,005 mm (1000).

🎯 Những thông số này tạo nền tảng cho quá trình gia công cần kiểm soát vị trí dao và kích thước chi tiết một cách chính xác.

---

🧭 RAY DẪN CON LĂN THẲNG – CHUYỂN ĐỘNG ÊM

⚙️ DT-40 sử dụng ray dẫn con lăn thẳng, hỗ trợ chuyển động tuyến tính ổn định cho các trục máy.

🔩 Kết cấu ray dẫn giúp hệ thống chuyển động đáp ứng yêu cầu vận hành với tốc độ nhanh, đồng thời phù hợp với định hướng gia công CNC chính xác.

---

🔧 Ụ ĐỘNG – HỖ TRỢ GIA CÔNG CHI TIẾT DÀI

🛠️ Đường kính măng xông ụ động: Φ85 mm

📏 Hành trình măng xông ụ động: 140 mm

🔩 Cấu hình này hỗ trợ quá trình gia công các chi tiết cần sự hỗ trợ từ ụ động, đặc biệt với những phôi có chiều dài lớn.

---

🖥️ HỆ ĐIỀU KHIỂN FANUC / SIEMENS

💻 DT-40 sử dụng hệ thống điều khiển:

⚙️ FANUC 0i-TF Plus (5)

⚙️ 828D

🎯 Hệ điều khiển CNC giúp người vận hành kiểm soát các chuyển động và chu trình gia công theo chương trình đã thiết lập.

---

🏭 ỨNG DỤNG TRONG GIA CÔNG CƠ KHÍ

🔩 Gia công các chi tiết dạng trục

⚙️ Gia công chi tiết dạng đĩa

🛠️ Tiện các chi tiết cơ khí có đường kính lớn

📐 Gia công các chi tiết có chiều dài lên đến 1.085 mm

🏭 Phù hợp cho các xưởng cơ khí, gia công chi tiết máy và các dây chuyền cần máy tiện CNC giường nghiêng có khả năng gia công linh hoạt.

---

📋 THÔNG SỐ KỸ THUẬT DT-40

Hạng mục	Quy cách	Đơn vị
Đường kính hồi chuyển tối đa	Φ580	mm
Đường kính cắt tối đa	Φ360/Φ400	mm
Chiều dài cắt tối đa	585/1085	mm
Hình thức đầu trục chính	ISO A2-6; ISO A2-8	—
Kích thước mâm cặp	8, 10	inch
Tốc độ quay tối cao trục chính	4000; 3500	r/min
Đường kính lỗ thông qua trục chính	Φ70; Φ87	mm
Đường kính thông qua thanh（Khi lựa chọn mâm cặp trục rỗng và xi lanh dầu）	Φ51; Φ73	mm
Công suất trục chính	11/15; 11/15	kw
Hành trình tối đa trục X	215	mm
Hành trình tối đa trục Z	600/1100	mm
Tốc độ chuyển động nhanh	Trục X: 30; Trục Z: 30	m/min
Số trạm tháp dao	12 trạm	—
Hình thức giao diện giá đỡ dao	25×25	—
Thời gian thay dao（liền kề/xa nhất）	0.35/1.6
Đường kính măng xông ụ động	Φ85	mm
Hành trình măng xông ụ động	140	mm
Độ chính xác định vị	X: 0.005; Z: 0.007 (600), 0.008 (1000)	mm
Độ chính xác định vị lặp lại	X: 0.003; Z: 0.004 (600), 0.005 (1000)	mm
Hệ thống điều khiển	FANUC 0i-TF Plus (5); 828D	—
Hình thức ray dẫn	Ray dẫn con lăn thẳng	—
Kích thước máy (dài × rộng × cao)	2922×1900×2010 (600)；3422×1900×2010 (1000)	mm
Trọng lượng máy	5300/6300	kg

---

📞 LIÊN HỆ TƯ VẤN DT-40

🔥 DT-40 là lựa chọn đáng chú ý cho các xưởng đang tìm kiếm máy tiện CNC giường nghiêng với không gian gia công lớn, tốc độ trục chính cao, tháp dao 12 trạm và khả năng định vị chính xác.

📲 Liên hệ ngay để được tư vấn cấu hình DT-40 phù hợp với nhu cầu gia công và nhận thông tin chi tiết về máy.
