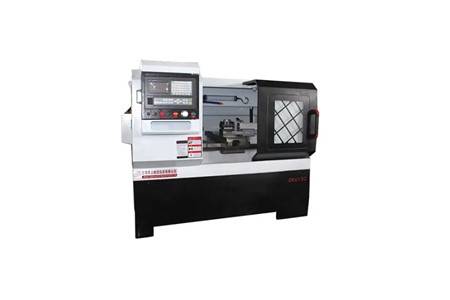

Máy tiện ngang CK6132

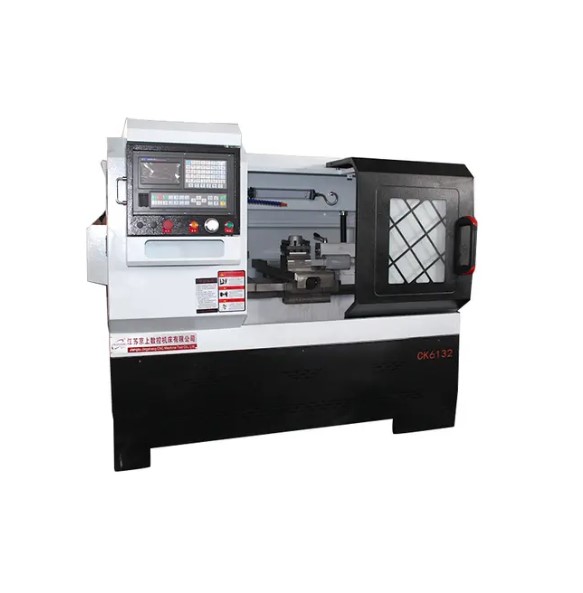

MÁY TIỆN NGANG CNC CK6132 – ĐƯỜNG KÍNH TIỆN 320MM, TỐC ĐỘ TRỤC CHÍNH 3.000 VÒNG/PHÚT

Trong gia công tiện CNC, một chiếc máy tốt không chỉ cần khả năng cắt gọt mà còn phải đảm bảo độ ổn định, tốc độ dịch chuyển nhanh và khả năng định vị chính xác.

Máy tiện ngang CNC CK6132 được thiết kế cho các nhu cầu gia công chi tiết dạng tròn với đường kính tiện tối đa 320mm, chiều dài tiện tối đa 400mm và tốc độ trục chính lên tới 3.000 vòng/phút.

Kết hợp hệ thống điều khiển GSK/KT, độ chính xác lặp lại 0,005mm trên cả trục X và Z cùng ổ dao điện 4 vị trí, CK6132 mang đến một cấu hình gọn gàng cho các xưởng gia công cơ khí chính xác.

ĐƯỜNG KÍNH TIỆN TỐI ĐA 320MM – XỬ LÝ NHIỀU DẠNG CHI TIẾT

⚙️ CK6132 có đường kính quay tối đa trên băng máy đạt 320mm, trong khi đường kính quay tối đa trên bàn trượt ngang là 130mm.

Chiều dài tiện tối đa đạt 400mm, tạo không gian phù hợp cho nhiều chi tiết dạng trục, bạc, chốt và các chi tiết cơ khí có dạng tròn.

Với cấu hình này, máy hướng đến những xưởng cần một thiết bị tiện CNC có khả năng xử lý nhiều kích thước chi tiết trong cùng một dòng máy.

TRỤC CHÍNH 3.000 VÒNG/PHÚT – TỐC ĐỘ CAO CHO GIA CÔNG TIỆN

⚡ Trục chính CK6132 có dải tốc độ 0–3.000 vòng/phút, đáp ứng nhiều chế độ gia công khác nhau.

Đầu trục chính sử dụng chuẩn A2-5, kết hợp lỗ trục chính đường kính 49mm và đường kính thông qua thanh trục chính 41,5mm.

Cấu hình này tạo điều kiện thuận lợi cho việc gá đặt và gia công các chi tiết có kích thước phù hợp với phạm vi máy.

HỆ THỐNG ĐIỀU KHIỂN CNC GSK/KT

🖥️ CK6132 được trang bị hệ thống điều khiển CNC GSK/KT, giúp người vận hành thiết lập và kiểm soát quá trình gia công theo chương trình.

Việc sử dụng điều khiển CNC giúp máy phù hợp với các công việc cần gia công lặp lại theo cùng một quy trình, đồng thời thuận tiện khi sản xuất nhiều chi tiết có cùng biên dạng.

ĐỘ CHÍNH XÁC LẶP LẠI 0,005MM TRÊN TRỤC X VÀ Z

🎯 Độ chính xác là yếu tố quan trọng đối với các chi tiết cần gia công lặp lại nhiều lần.

CK6132 có độ chính xác lặp lại:

🔹 Trục X: 0,005mm
🔹 Trục Z: 0,005mm

Thông số này hỗ trợ khả năng định vị ổn định trong quá trình gia công CNC, đặc biệt với các đơn hàng cần duy trì kích thước đồng đều giữa nhiều sản phẩm.

DI CHUYỂN NHANH 12.000MM/PHÚT

🚀 Cả trục X và Z đều có tốc độ di chuyển nhanh lên tới 12.000mm/phút.

Tốc độ dịch chuyển nhanh giúp rút ngắn thời gian di chuyển không cắt giữa các vị trí gia công, từ đó hỗ trợ tối ưu chu kỳ sản xuất.

CK6132 có hành trình:

• Trục X: 700mm
• Trục Z: 510mm

ĐỘNG CƠ SERVO MÔ-MEN 110NM

🔧 Hệ thống servo của CK6132 sử dụng mô-men động cơ:

🔸 Trục X: 110/4Nm
🔸 Trục Z: 110/6Nm

Kết hợp với vít me bi riêng cho từng trục, hệ thống truyền động được thiết kế để đảm bảo quá trình di chuyển và định vị theo chương trình CNC.

Ổ DAO ĐIỆN 4 VỊ TRÍ – THAY DAO THUẬN TIỆN

🔄 CK6132 sử dụng ổ dao điện 4 vị trí, phù hợp với những quy trình cần bố trí nhiều dụng cụ cắt.

Kích thước dao hỗ trợ 20×20mm, giúp máy có thể sử dụng các dao tiện có kích thước phù hợp với cấu hình ổ dao.

Việc bố trí nhiều vị trí dao giúp giảm thao tác thay dao thủ công giữa các công đoạn gia công.

VÍT ME BI – HỖ TRỢ TRUYỀN ĐỘNG CHÍNH XÁC

⚙️ CK6132 sử dụng vít me bi cho cả hai trục:

🔹 Trục X: 2506
🔹 Trục Z: 3206, dạng tiền tải kép

Cấu hình vít me bi kết hợp với hệ thống servo tạo nền tảng cho quá trình dịch chuyển và định vị hai trục theo chương trình CNC.

BÔI TRƠN TỰ ĐỘNG – HỖ TRỢ VẬN HÀNH ỔN ĐỊNH

🛠️ Máy được trang bị hệ thống bôi trơn tự động 2L, giúp cung cấp bôi trơn cho các cơ cấu cần thiết trong quá trình vận hành.

Thiết kế tự động hóa việc bôi trơn giúp giảm thao tác thủ công và thuận tiện hơn trong công tác vận hành, bảo dưỡng máy.

THIẾT KẾ GỌN GÀNG – TRỌNG LƯỢNG 1.300KG

🏭 CK6132 có kích thước tổng thể 2100×1500×1700mm, trọng lượng máy khoảng 1.300kg.

Cấu hình này phù hợp với những xưởng cần một máy tiện CNC có phạm vi gia công thực dụng nhưng vẫn kiểm soát được không gian bố trí trong nhà xưởng.

ỨNG DỤNG CỦA MÁY TIỆN CNC CK6132

CK6132 phù hợp với các nhu cầu:

🔩 Gia công trục và chi tiết dạng tròn
🔩 Gia công bạc, chốt và các chi tiết cơ khí
🔩 Tiện ngoài, tiện trong và gia công các biên dạng theo chương trình CNC
🔩 Sản xuất chi tiết hàng loạt cần kích thước đồng đều
🔩 Gia công các chi tiết có đường kính trong phạm vi máy
🔩 Các công việc cơ khí chính xác cần khả năng định vị lặp lại

THÔNG SỐ KỸ THUẬT MÁY TIỆN NGANG CNC CK6132

Hạng mục	Thông số
Tên sản phẩm	Máy tiện ngang CK6132
Hệ thống điều khiển CNC	GSK/KT
Đường kính quay tối đa trên băng máy	320 mm
Đường kính quay tối đa trên bàn trượt ngang	130 mm
Chiều dài tiện tối đa	400 mm
Đường kính lỗ trục chính	49 mm
Đường kính thông qua thanh trục chính	41,5 mm
Tốc độ trục chính	0–3.000 vòng/phút
Ren trục chính	M48×1.5
Loại đầu trục chính	A2-5
Độ côn lỗ trục chính	2°
Công suất động cơ chính	4 kW
Hành trình trục X	700 mm
Hành trình trục Z	510 mm
Tốc độ di chuyển nhanh trục X	12.000 mm/phút
Tốc độ di chuyển nhanh trục Z	12.000 mm/phút
Mô-men động cơ servo trục X	110/4 Nm
Mô-men động cơ servo trục Z	110/6 Nm
Vít me bi trục X	2506
Vít me bi trục Z	3206, tiền tải kép
Hệ thống gá dao	Ổ dao điện 4 vị trí
Kích thước dao	20 × 20 mm
Đường kính mâm cặp	160 mm
Hệ thống bôi trơn	Tự động 2L
Độ chính xác lặp lại trục X	0,005 mm
Độ chính xác lặp lại trục Z	0,005 mm
Hệ thống biến tần	Weichuang / Huichuan
Điện áp	220V / 380V / 415V
Chứng nhận	CE, ISO
Trọng lượng máy	1.300 kg
Kích thước máy	2100 × 1500 × 1700 mm

CK6132 – CẤU HÌNH TIỆN CNC GỌN GÀNG CHO XƯỞNG CƠ KHÍ

Với đường kính quay tối đa 320mm, chiều dài tiện 400mm, tốc độ trục chính 3.000 vòng/phút, hành trình X 700mm và Z 510mm, CK6132 đáp ứng phạm vi gia công thực dụng cho nhiều nhóm chi tiết cơ khí.

Đặc biệt, độ chính xác lặp lại 0,005mm trên cả hai trục X và Z, kết hợp điều khiển CNC GSK/KT, servo và ổ dao điện 4 vị trí giúp máy phù hợp với các công việc cần gia công lặp lại và kiểm soát kích thước ổn định.

📞 Liên hệ ngay để được tư vấn Máy tiện ngang CNC CK6132 và lựa chọn cấu hình phù hợp với loại phôi, kích thước chi tiết và sản lượng gia công của xưởng.
