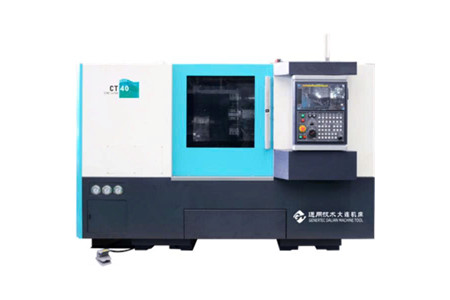

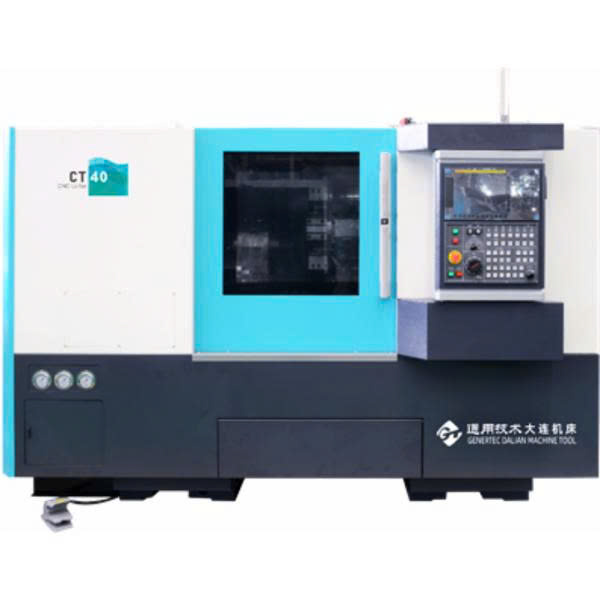

Máy tiện CNC giường nghiêng CT-40

MÁY TIỆN CNC GIƯỜNG NGHIÊNG CT-40 – TRỤC CHÍNH 4.500 R/MIN, THAY DAO 0,45 GIÂY

⚙️ CT-40 là dòng máy tiện CNC giường nghiêng được thiết kế cho nhu cầu gia công các chi tiết cơ khí với đường kính quay tối đa Φ500 mm, đường kính cắt tối đa Φ260/Φ300 mm và chiều dài cắt tối đa 450/430 mm.

🚀 Máy nổi bật với trục chính đạt tốc độ 4.500 r/phút, hành trình X/Z 165/500 mm, tốc độ di chuyển nhanh X/Z 20/24 m/phút cùng tháp dao thủy lực 8 trạm.

🎯 Độ chính xác định vị X/Z đạt 0,008/0,008 mm, khả năng lặp lại đạt 0,004/0,004 mm, phù hợp với những yêu cầu gia công cần kiểm soát chuyển động chính xác.

---

🏗️ GIƯỜNG NGHIÊNG – TỐI ƯU CHO GIA CÔNG CNC

🔩 CT-40 sử dụng kết cấu giường nghiêng, kết hợp với hệ thống dẫn hướng tuyến tính cho chuyển động gia công.

📐 Đường kính quay tối đa đạt Φ500 mm.

⚙️ Đường kính cắt tối đa:

Φ260/Φ300 mm đối với trục/đĩa.

📏 Chiều dài cắt tối đa:

450/430 mm.

Cấu hình này giúp CT-40 đáp ứng nhiều dạng chi tiết trong phạm vi gia công được thiết kế.

---

⚡ TRỤC CHÍNH 4.500 R/MIN – CÔNG SUẤT 11/15 KW

🔥 Phạm vi tốc độ trục chính đạt 4.500/3.500 r/phút.

🔧 Loại đầu trục chính: ISO A2-6; ISO A2-8

🛠️ Kích thước mâm cặp: 8″; 10″

📏 Đường kính ổ trục trước: Φ100; φ130 mm

⚙️ Công suất động cơ trục chính: 11/15 kW FANUC 0i-TF

🔩 Đường kính lỗ xuyên trục chính: Φ62; Φ87 mm

Với nhiều lựa chọn về đầu trục chính và mâm cặp, CT-40 có thể được cấu hình theo nhu cầu gia công cụ thể.

---

🚀 HÀNH TRÌNH X/Z – CHẠY NHANH 24 M/PHÚT

📌 Hành trình tối đa trục X: 165 mm

📌 Hành trình tối đa trục Z: 500 mm

🏎️ Tốc độ di chuyển nhanh trục X: 20 m/phút

🏎️ Tốc độ di chuyển nhanh trục Z: 24 m/phút

⚙️ Tốc độ cấp liệu tiện tối đa đạt 9 m/phút, hỗ trợ các chu trình gia công cần chuyển động linh hoạt.

---

🔄 THÁP DAO THỦY LỰC 8 TRẠM – THAY DAO NHANH

🛠️ CT-40 được trang bị tháp dao thủy lực 8 trạm.

📐 Kích thước tay cầm dao: 25×25 mm

⚡ Thời gian thay dao liền kề: 0,45 giây

🚀 Thời gian thay dao xa nhất: 1,2 giây

Cấu hình tháp dao 8 trạm giúp máy bố trí nhiều công cụ trên cùng chu trình, đồng thời rút ngắn thời gian chuyển đổi dao trong quá trình gia công.

---

🎯 ĐỘ CHÍNH XÁC ĐỊNH VỊ – KHẢ NĂNG LẶP LẠI CAO

📏 Độ chính xác định vị trục X: 0,008 mm

📏 Độ chính xác định vị trục Z: 0,008 mm

🔁 Khả năng lặp lại trục X: 0,004 mm

🔁 Khả năng lặp lại trục Z: 0,004 mm

🔩 Kết hợp cùng dẫn hướng tuyến tính, hệ thống chuyển động của CT-40 được cấu hình để đáp ứng các yêu cầu gia công cần độ chính xác cao.

---

🔩 Ụ SAU – HỖ TRỢ CHI TIẾT DẠNG TRỤC

📐 Hành trình tối đa của ghế đuôi: 460 mm

🔧 Đường kính ống lót ụ sau: φ80 mm

↔️ Hành trình ống lót ụ sau: 130 mm

🛠️ Độ côn trục gá: MT.NO.4

Ụ sau hỗ trợ định vị và đỡ chi tiết trong quá trình gia công các dạng phôi phù hợp với phạm vi làm việc của máy.

---

🔧 KHẢ NĂNG GIA CÔNG PHÔI THANH

Khi được trang bị mâm cặp rỗng và xi lanh thủy lực, CT-40 có khả năng gia công theo đường kính thanh:

🔩 Φ51 mm

🔩 Φ74 mm

Thông số này mang đến thêm lựa chọn cấu hình khi doanh nghiệp cần gia công phôi dạng thanh.

---

🏭 ỨNG DỤNG CỦA CT-40

⚙️ Gia công chi tiết dạng trục

🔩 Gia công chi tiết dạng đĩa

🛠️ Gia công các chi tiết cơ khí CNC

📐 Gia công chi tiết có đường kính đến Φ500 mm

🔄 Gia công nhiều nguyên công với hệ thống tháp dao 8 trạm

🎯 Các chi tiết yêu cầu kiểm soát độ chính xác định vị và khả năng lặp lại

---

📦 KÍCH THƯỚC MÁY & TRỌNG LƯỢNG

CT-40 có các cấu hình kích thước theo phương án băng tải phế liệu:

📦 2900×1740×2000 mm – không bao gồm băng tải phế liệu

📦 3900×1740×2000 mm – bao gồm băng tải phế liệu bên hông

📦 2900×2870×2000 mm – bao gồm băng tải phế liệu phía sau

⚖️ Trọng lượng máy công cụ: 4.000 kg

---

THÔNG SỐ KỸ THUẬT ĐẦY ĐỦ

DỰ ÁN	THÔNG SỐ KỸ THUẬT	ĐƠN VỊ
Đường kính quay tối đa	Φ500	mm
Đường kính cắt tối đa (trục/đĩa)	Φ260/Φ300	mm
Chiều dài cắt tối đa	450; 430	mm
Loại đầu trục chính	ISO A2-6; ISO A2-8	—
Kích thước mâm cặp	8″; 10″	—
Phạm vi tốc độ trục chính	4500; 3500	r/phút
Đường kính ổ trục trước	Φ100; φ130	mm
Công suất động cơ trục chính	11/15kw FANUC 0i-TF	—
Đường kính lỗ xuyên trục chính	Φ62; Φ87	mm
Theo đường kính thanh khi được trang bị mâm cặp rỗng và xi lanh thủy lực	Φ51; Φ74	mm
Hành trình tối đa trục X/Z	X: 165; Z: 500	mm
Tốc độ di chuyển nhanh	X: 20; Z: 24	m/phút
Tốc độ cấp liệu tiện tối đa	9	m/phút
Loại tháp pháo và số lượng dụng cụ	Thủy lực / 8 trạm	—
Kích thước tay cầm	25×25	mm
Thời gian thay dao (dao liền kề/xa nhất)	0,45/1,2	S
Hành trình tối đa của ghế đuôi	460	—
Đường kính ống lót ụ sau	φ80	mm
Hành trình ống lót ụ sau	130	mm
Độ côn trục gá	MT.NO.4	—
Độ chính xác định vị	X: 0,008; Z: 0,008	mm
Khả năng lặp lại	X: 0,004; Z: 0,004	mm
Loại ray dẫn hướng	Dẫn hướng tuyến tính	—
Kích thước máy – không bao gồm băng tải phế liệu	2900×1740×2000	mm
Kích thước máy – bao gồm băng tải phế liệu bên hông	3900×1740×2000	mm
Kích thước máy – bao gồm băng tải phế liệu phía sau	2900×2870×2000	mm
Trọng lượng máy công cụ	4000	kg

---
