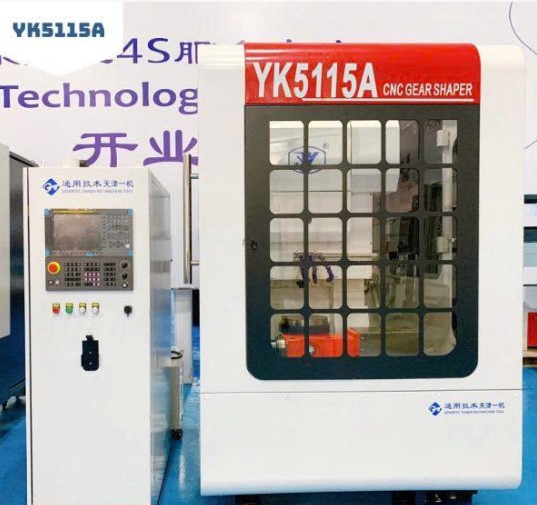

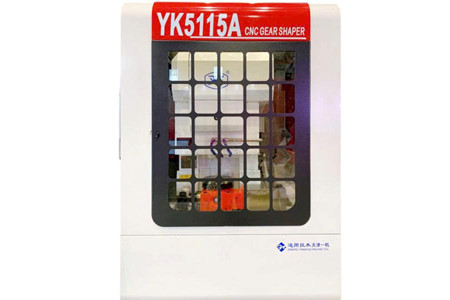

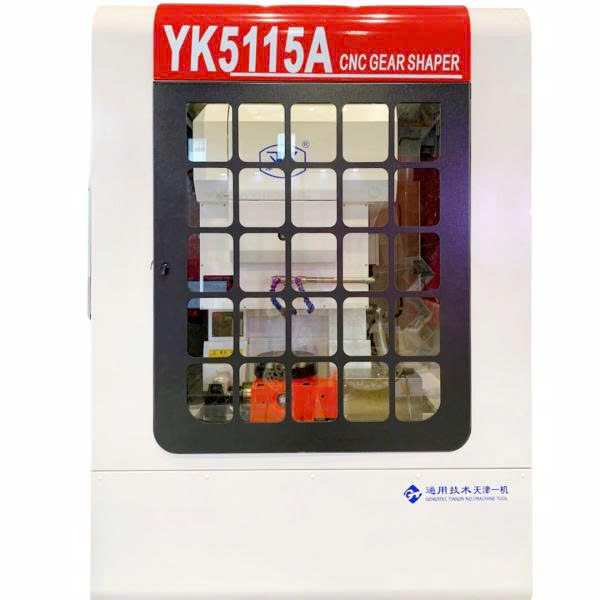

Máy gia công bánh răng CNC YK5115A

MÁY GIA CÔNG BÁNH RĂNG CNC YK5115A DMTG – GIẢI PHÁP GIA CÔNG BÁNH RĂNG CHÍNH XÁC

⚙️ Máy gia công bánh răng CNC YK5115A được sản xuất bởi thương hiệu DMTG, là thiết bị chuyên dụng dành cho gia công bánh răng với khả năng xử lý bánh răng ngoài đường kính tối đa 150 mm và bánh răng trong đường kính tối đa 60 mm.

🔥 Với khả năng gia công mô đun tối đa 4 mm, chiều rộng răng tối đa 40 mm cùng hệ thống điều chỉnh và cấp liệu đa dạng, YK5115A đáp ứng nhu cầu gia công bánh răng trong môi trường sản xuất cơ khí chuyên nghiệp.

🏭 Thương hiệu: DMTG

📅 Xuất xưởng: Năm 2023

🔧 Model: YK5115A

---

⚙️ KHẢ NĂNG GIA CÔNG BÁNH RĂNG ẤN TƯỢNG

🎯 Đường kính gia công tối đa: Bánh răng ngoài 150 mm, bánh răng trong 60 mm.

🔩 Mô đun gia công tối đa 4 mm, phù hợp với nhiều nhu cầu gia công bánh răng trong phạm vi thiết kế của máy.

📏 Chiều rộng răng gia công tối đa 40 mm, đáp ứng các chi tiết bánh răng có kích thước đa dạng.

🛠️ Đường kính trục chính dao 90 mm, kết hợp với đường kính cổ trục lắp đặt dao bánh răng tiêu chuẩn 31,743 mm.

✨ Những thông số này tạo nên một nền tảng máy chuyên dụng cho các công việc gia công bánh răng cần kiểm soát chính xác từng thông số hình học.

---

🚀 TRỤC CHÍNH DAO – KHẢ NĂNG ĐIỀU CHỈNH LINH HOẠT

⚙️ Chiều dài quãng xung tối đa trục chính dao 50 mm, hỗ trợ quá trình chuyển động của trục chính dao trong vùng làm việc.

🔄 Số quãng xung trục chính dao 300～1000 str/min, đáp ứng dải chuyển động theo cấu hình kỹ thuật của máy.

📐 Lượng điều chỉnh vị trí hành trình trục chính dao 15 mm, giúp thiết lập vị trí làm việc phù hợp.

🎯 Lượng dao cho phép ≥0,6 mm, kết hợp với lượng lệch cột dọc cho phép dao hướng nghiêng ±20 mm.

---

🏗️ BÀN LÀM VIỆC – NỀN TẢNG CHO GIA CÔNG BÁNH RĂNG

🔵 Đường kính bề mặt bàn làm việc 260 mm, cung cấp không gian làm việc phù hợp với phạm vi gia công của máy.

🔧 Đường kính lỗ bàn làm việc 100 mm, hỗ trợ bố trí và gá đặt chi tiết theo yêu cầu gia công.

📏 Khoảng cách từ mặt cuối giá đỡ dao đến bề mặt bàn làm việc 150–200 mm.

📐 Khoảng cách từ trục dao của máy cắt bánh răng đến trục của bàn làm việc -30～190 mm.

---

⚡ HỆ THỐNG CẤP LIỆU – KIỂM SOÁT CHUYỂN ĐỘNG GIA CÔNG

🎯 Lượng nạp liệu đường kính cột dọc: 0,005～0,2 mm/str.

🔄 Lượng nạp liệu chu vi hình tròn dao: 0,015～2 mm/str.

⚡ Chuyển động xuyên tâm nhanh chóng của cột: 2 m/min.

💡 Dải cấp liệu được thiết kế theo thông số kỹ thuật của máy, hỗ trợ người vận hành thiết lập chế độ gia công phù hợp với từng yêu cầu sản xuất.

---

🔥 ĐỘNG CƠ CHÍNH 7,5 KW – CÔNG SUẤT MÁY 20 KVA

⚙️ Công suất động cơ chính 7,5 kW, cung cấp nguồn động lực cho quá trình gia công.

🔌 Tổng công suất máy 20 KVA, phù hợp với yêu cầu cấp điện cho hệ thống máy.

🏋️ Trọng lượng máy 6,5 tấn, thể hiện kết cấu thiết bị có quy mô phù hợp với môi trường gia công cơ khí công nghiệp.

---

🏭 DMTG YK5115A – THIẾT BỊ CHUYÊN DỤNG CHO GIA CÔNG BÁNH RĂNG

🔧 YK5115A phù hợp để tham khảo cho các doanh nghiệp, xưởng cơ khí và đơn vị sản xuất có nhu cầu gia công bánh răng ngoài và bánh răng trong trong phạm vi thông số của máy.

⚙️ Khả năng gia công mô đun đến 4 mm, bánh răng ngoài tối đa 150 mm, bánh răng trong tối đa 60 mm và chiều rộng răng tối đa 40 mm giúp máy đáp ứng một nhóm nhu cầu gia công bánh răng chuyên dụng.

🎯 Với kết cấu máy nặng 6,5 tấn cùng bàn làm việc đường kính 260 mm, YK5115A hướng đến môi trường sản xuất cần một thiết bị gia công bánh răng chuyên biệt.

---

📋 THÔNG SỐ KỸ THUẬT

Hạng mục	Quy cách	Đơn vị
Đường kính gia công tối đa	Bánh răng ngoài: 150, Bánh răng trong: 60	mm
Mô đun gia công tối đa	4	mm
Chiều rộng răng gia công tối đa	40	mm
Chiều dài quãng xung tối đa trục chính dao	50	mm
Số quãng xung trục chính dao	300～1000	str/min
Đường kính trục chính dao	90	mm
Đường kính cổ trục lắp đặt dao bánh răng tiêu chuẩn	31.743	mm
Lượng điều chỉnh vị trí hành trình trục chính dao	15	mm
Khoảng cách từ mặt cuối giá đỡ dao đến bề mặt bàn làm việc	150–200	mm
Khoảng cách từ trục dao của máy cắt bánh răng đến trục của bàn làm việc	-30～190	mm
Lượng dao cho phép	≥0.6	mm
Lượng lệch cột dọc cho phép dao hướng nghiêng	±20	mm
Đường kính bề mặt bàn làm việc	260	mm
Đường kính lỗ bàn làm việc	100	mm
Lượng nạp liệu đường kính cột dọc	0.005～0.2	mm/str
Lượng nạp liệu chu vi hình tròn dao	0.015～2	mm/str
Chuyển động xuyên tâm nhanh chóng của cột	2	m/min
Công suất động cơ chính	7.5	Kw
Tổng công suất máy	20	KVA
Trọng lượng máy	6.5	T
Kích thước máy（长×宽×高）	2200×1425×2440	mm

---

🚀 YK5115A DMTG – SẴN SÀNG CHO NHỮNG YÊU CẦU GIA CÔNG BÁNH RĂNG CHUYÊN DỤNG

Nếu doanh nghiệp đang tìm kiếm máy gia công bánh răng CNC YK5115A DMTG cho bánh răng ngoài, bánh răng trong và các chi tiết có mô đun đến 4 mm, hãy liên hệ để được tư vấn theo nhu cầu gia công thực tế.

📞 Liên hệ ngay để nhận tư vấn cấu hình, thông số ứng dụng và báo giá máy YK5115A!
