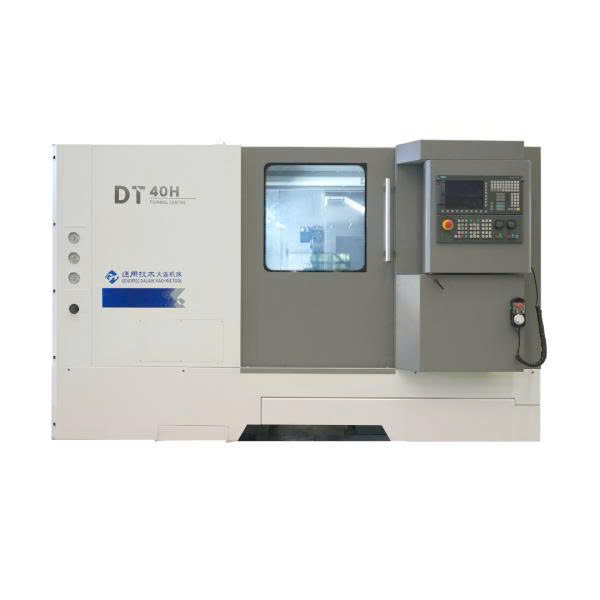

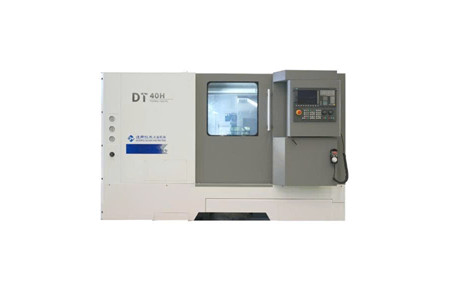

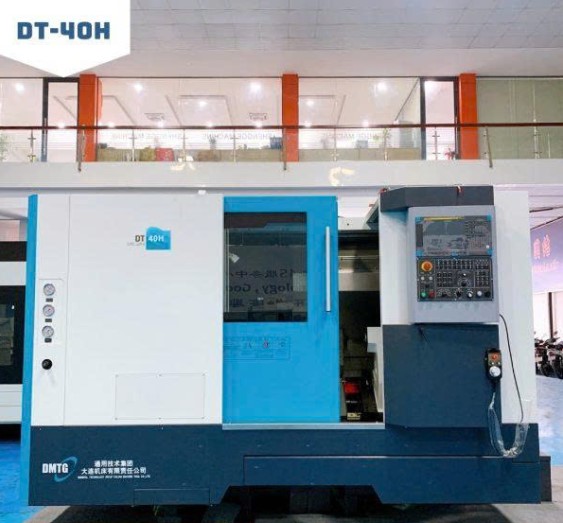

Máy tiện CNC giường nghiêng DT-40H

MÁY TIỆN CNC GIƯỜNG NGHIÊNG DT-40H – GIA CÔNG Ø350 MM, TRỤC CHÍNH 4.000 R/MIN

🔥 DT-40H là dòng máy tiện CNC giường nghiêng được thiết kế cho nhu cầu gia công cơ khí chính xác, nổi bật với đường kính hồi chuyển tối đa Φ580 mm, đường kính cắt tối đa Φ350 mm và chiều dài cắt lên đến 1.055 mm.

⚙️ Máy sở hữu trục chính với dải tốc độ 35～4000 / 35～3500 r/min, công suất 11/15 kW, tháp dao 12 trạm, tốc độ chuyển động nhanh X/Z 30 m/min cùng hệ thống điều khiển FANUC 0i-TF Plus / 828D.

🎯 Kết hợp ray dẫn con lăn thẳng và khả năng định vị ở mức 0,005 mm trên trục X, DT-40H hướng đến những yêu cầu gia công cần sự ổn định, linh hoạt và kiểm soát chính xác.

---

💥 KHÔNG GIAN GIA CÔNG RỘNG – XỬ LÝ CHI TIẾT LINH HOẠT

📐 Đường kính hồi chuyển tối đa Φ580 mm tạo không gian phù hợp cho nhiều dạng phôi có kích thước lớn.

🔩 Đường kính cắt tối đa đạt Φ350 mm, đáp ứng nhiều dạng chi tiết cơ khí cần gia công tiện.

📏 Chiều dài cắt tối đa có các cấu hình 555/1055 mm và 475/945 mm, mang đến lựa chọn linh hoạt theo cấu hình máy.

⚙️ Hành trình trục X đạt 215 mm.

🚀 Hành trình trục Z đạt 555/1055 mm và 475/945 mm, mở rộng phạm vi chuyển động của dao theo chiều dọc.

---

⚡ TRỤC CHÍNH 4.000 R/MIN – CÔNG SUẤT 11/15 KW

🔥 DT-40H được trang bị trục chính với phạm vi tốc độ 35～4000 r/min hoặc 35～3500 r/min.

💪 Công suất trục chính 11/15; 11/15 kW, đáp ứng nhu cầu gia công với nhiều chế độ vận hành.

🔧 Hình thức đầu trục chính: ISO A2-6; ISO A2-8

🌀 Đường kính lỗ thông qua trục chính đạt Φ70/Φ87 mm.

🔩 Khi lựa chọn mâm cặp trục rỗng và xi lanh dầu, đường kính thông qua thanh đạt Φ51/Φ73 mm.

📌 Kích thước mâm cặp: 8, 10 inch

---

🔄 THÁP DAO 12 TRẠM – LINH HOẠT TRONG GIA CÔNG

🛠️ DT-40H được trang bị tháp dao 12 trạm, cho phép bố trí nhiều dụng cụ cắt trên cùng một máy.

⚙️ Cấu hình nhiều vị trí dao hỗ trợ thực hiện liên tiếp nhiều nguyên công trên chi tiết mà không cần thay đổi dụng cụ thủ công thường xuyên.

🎯 Đây là lợi thế đáng chú ý khi gia công những chi tiết yêu cầu nhiều bước tiện khác nhau trong cùng một chu trình.

---

🚀 TỐC ĐỘ CHUYỂN ĐỘNG NHANH X/Z 30 M/MIN

⚡ Tốc độ chuyển động nhanh trục X đạt 30 m/min.

⚡ Tốc độ chuyển động nhanh trục Z đạt 30 m/min.

🔥 Tốc độ di chuyển nhanh giúp rút ngắn thời gian dao di chuyển giữa các vị trí, hỗ trợ tối ưu nhịp gia công.

📈 Khi kết hợp với hành trình Z lên đến 1.055 mm, DT-40H có khả năng đáp ứng những chi tiết có chiều dài gia công lớn theo cấu hình tương ứng.

---

🎯 ĐỘ CHÍNH XÁC CAO – KIỂM SOÁT CHUYỂN ĐỘNG ỔN ĐỊNH

📍 Độ chính xác định vị trục X đạt 0,005 mm.

📍 Độ chính xác định vị trục Z đạt 0,007 mm (600) / 0,008 mm (1000) theo thông số cung cấp.

🔁 Độ chính xác định vị lặp lại trục X đạt 0,003 mm.

🔁 Độ chính xác định vị lặp lại trục Z đạt 0,004 mm (600) / 0,005 mm (1000).

🎯 Những thông số này tạo nền tảng cho khả năng kiểm soát vị trí dao trong quá trình gia công CNC.

---

🛞 RAY DẪN CON LĂN THẲNG – HỖ TRỢ CHUYỂN ĐỘNG ÊM

⚙️ DT-40H sử dụng ray dẫn con lăn thẳng, phù hợp với hệ thống chuyển động tốc độ cao của máy.

🔩 Kết cấu ray dẫn giúp các trục X/Z di chuyển ổn định trong quá trình gia công và đáp ứng tốc độ chuyển động nhanh 30 m/min.

---

🖥️ FANUC 0i-TF PLUS / 828D – ĐIỀU KHIỂN CNC

💻 Máy được trang bị hệ thống điều khiển:

⚙️ FANUC 0i-TF Plus

⚙️ 828D

🎯 Hệ điều khiển CNC hỗ trợ người vận hành kiểm soát chuyển động và chu trình gia công theo chương trình đã thiết lập.

---

🏭 ỨNG DỤNG GIA CÔNG CƠ KHÍ

🔩 Gia công các chi tiết dạng trục.

⚙️ Gia công chi tiết dạng đĩa.

📐 Tiện các chi tiết có đường kính cắt tối đa Φ350 mm.

📏 Gia công chi tiết có chiều dài cắt lớn theo cấu hình máy.

🏭 Phù hợp với các xưởng cơ khí, gia công chi tiết máy và những quy trình sản xuất cần máy tiện CNC giường nghiêng có khả năng vận hành linh hoạt.

---

📋 THÔNG SỐ KỸ THUẬT DT-40H

Hạng mục	Quy cách	Đơn vị
Đường kính hồi chuyển tối đa	Φ580	mm
Đường kính cắt tối đa	Φ350	mm
Chiều dài cắt tối đa	555/1055, 475/945	mm
Hình thức đầu trục chính	ISO A2-6; ISO A2-8	—
Kích thước mâm cặp	8, 10	inch
Phạm vi tốc độ quay trục chính	35～4000; 35～3500	r/min
Đường kính lỗ thông qua trục chính	Φ70; Φ87	mm
Đường kính thông qua thanh (Khi lựa chọn mâm cặp trục rỗng và xi lanh dầu)	Φ51; Φ73	mm
Công suất trục chính	11/15; 11/15	kw
Hành trình tối đa trục X	215	mm
Hành trình tối đa trục Z	555/1055, 475/945	mm
Tốc độ chuyển động nhanh	Trục X: 30; Trục Z: 30	m/min
Số trạm tháp dao	12 trạm	—
Độ chính xác định vị	X: 0.005; Z: 0.007 (600) / 0.008 (1000) (C)31”	mm
Độ chính xác định vị lặp lại	X: 0.003; Z: 0.004(600) / 0.005(1000) (C)13	mm
Hệ thống điều khiển	FANUC 0i-TF Plus, 828D	—
Hình thức ray dẫn	Ray dẫn con lăn thẳng	—
Kích thước máy (dài × rộng × cao)	2922×1900×2010 (600)；3422×1900×2010 (1000)	mm
Trọng lượng máy	5300/6300	Kg

---

🔥 DT-40H – SẴN SÀNG CHO NHỮNG YÊU CẦU GIA CÔNG KHẮT KHE

⚙️ DT-40H kết hợp không gian gia công rộng, trục chính tốc độ cao, tháp dao 12 trạm và hệ thống dẫn hướng con lăn thẳng trong một cấu hình máy tiện CNC giường nghiêng mạnh mẽ.

🎯 Nếu xưởng của bạn đang tìm kiếm một chiếc máy có khả năng xử lý chi tiết với đường kính cắt đến Φ350 mm, chiều dài cắt lên đến 1.055 mm và yêu cầu kiểm soát chính xác, DT-40H là model đáng để đưa vào danh sách khảo sát.

📞 Đừng chỉ nhìn vào thông số máy – hãy đối chiếu trực tiếp với chi tiết bạn đang gia công.

🚀 LIÊN HỆ NGAY ĐỂ ĐƯỢC TƯ VẤN DT-40H, trao đổi kích thước phôi và yêu cầu gia công để lựa chọn cấu hình phù hợp.

🔥 DT-40H – Sẵn sàng nâng cấp năng lực gia công CNC cho xưởng của bạn.
