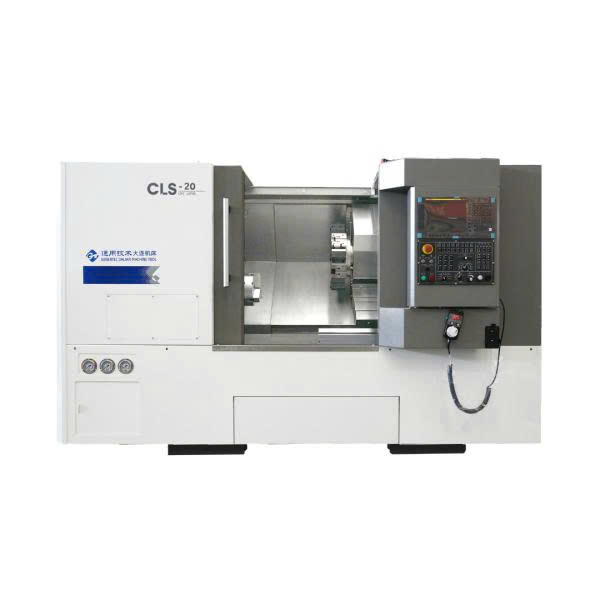

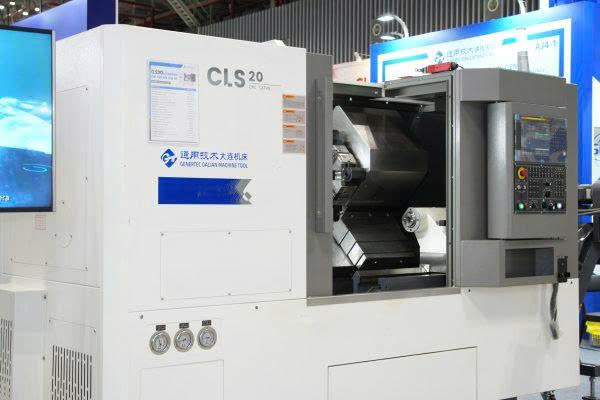

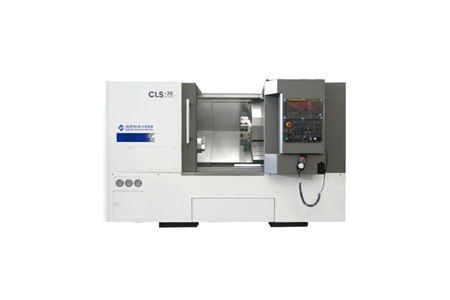

Máy tiện CNC giường nghiêng CLS20

MÁY TIỆN CNC GIƯỜNG NGHIÊNG CLS20 – GIA CÔNG Ø500 MM, TRỤC CHÍNH 4.500 RPM

🔥 CLS20 – MÁY TIỆN CNC GIƯỜNG NGHIÊNG CHO GIA CÔNG CHÍNH XÁC, TỐC ĐỘ CAO

Máy tiện CNC giường nghiêng CLS20 được thiết kế cho các yêu cầu gia công tiện kim loại cần độ chính xác, tốc độ và khả năng vận hành linh hoạt.

Với đường kính quay tối đa Φ500 mm, tốc độ trục chính lên đến 4.500 vòng/phút, hành trình X/Z 165/500 mm, cùng hệ thống tháp pháo 8 trạm, CLS20 phù hợp cho nhiều dạng chi tiết trục, đĩa và các sản phẩm cơ khí cần gia công ổn định.

Đặc biệt, thời gian thay dao liền kề chỉ 0,45 giây, giúp tối ưu chu trình gia công và hỗ trợ nâng cao hiệu quả sản xuất.

---

⚙️ GIƯỜNG NGHIÊNG – KẾT CẤU PHÙ HỢP GIA CÔNG CNC

🏗️ Thiết kế giường nghiêng giúp bố trí không gian gia công hợp lý, đồng thời hỗ trợ quá trình thoát phoi và vận hành máy.

🔩 Hệ thống dẫn hướng tuyến tính được sử dụng cho các chuyển động của máy, đáp ứng yêu cầu di chuyển chính xác trên trục X và Z.

📐 Đường kính quay tối đa lên đến Φ500 mm, cho phép máy xử lý nhiều kích thước phôi khác nhau trong phạm vi thiết kế.

🛠️ Máy có khả năng gia công đường kính cắt tối đa Φ260/Φ300 mm đối với trục/đĩa.

---

🚀 TRỤC CHÍNH TỐC ĐỘ CAO – LÊN ĐẾN 4.500 VÒNG/PHÚT

⚡ CLS20 được trang bị động cơ trục chính 11/15 kW FANUC 0i-TF(5).

🔥 Phạm vi tốc độ trục chính đạt 4.500 hoặc 3.500 r/phút, tùy cấu hình.

🔧 Đầu trục chính sử dụng ISO A2-6 hoặc ISO A2-8, kết hợp các tùy chọn mâm cặp 8″ hoặc 10″.

📏 Đường kính ổ trục trước đạt Φ100 hoặc φ130 mm, hỗ trợ kết cấu trục chính phù hợp với các cấu hình khác nhau.

🔩 Đường kính lỗ xuyên trục chính Φ62 hoặc Φ87 mm, đáp ứng khả năng gia công các dạng phôi thanh trong phạm vi thiết kế.

---

🎯 HÀNH TRÌNH X/Z – DI CHUYỂN NHANH, GIA CÔNG LINH HOẠT

📌 Hành trình tối đa trục X: 165 mm

📌 Hành trình tối đa trục Z: 500 mm

🏎️ Tốc độ di chuyển nhanh trục X đạt 20 m/phút, trục Z đạt 24 m/phút.

⚙️ Tốc độ cấp liệu tiện tối đa đạt 9 m/phút, hỗ trợ đáp ứng các chu trình gia công khác nhau.

---

🔄 THÁP PHÁO 8 TRẠM – THAY DAO NHANH

🛠️ CLS20 sử dụng tháp pháo hệ thống thủy lực với 8 trạm làm việc, thuận tiện cho các nguyên công cần thay đổi nhiều loại dao.

⚡ Thời gian thay dao liền kề chỉ 0,45 giây.

🚀 Thời gian thay dao ở vị trí xa nhất 1,2 giây.

📐 Kích thước tay cầm dao 25×25 mm, phù hợp với cấu hình dao theo thông số máy.

💡 Tốc độ thay dao nhanh giúp giảm thời gian chờ giữa các nguyên công và hỗ trợ tối ưu chu trình sản xuất.

---

🎯 ĐỘ CHÍNH XÁC CAO – HỖ TRỢ GIA CÔNG ỔN ĐỊNH

📏 Độ chính xác định vị trục X: 0,008 mm

📏 Độ chính xác định vị trục Z: 0,008 mm

🔁 Khả năng lặp lại trục X: 0,004 mm

🔁 Khả năng lặp lại trục Z: 0,004 mm

🎯 Kết hợp với dẫn hướng tuyến tính, cấu hình này hướng đến khả năng kiểm soát chuyển động chính xác trong quá trình gia công CNC.

---

🔩 KHẢ NĂNG GIA CÔNG PHÔI THANH

🔧 Khi được trang bị mâm cặp rỗng và xi lanh thủy lực, đường kính thanh đạt:

📌 Φ51 mm

📌 Φ74 mm

Tùy theo cấu hình tương ứng của máy.

---

🛠️ Ụ SAU – HỖ TRỢ CHI TIẾT DẠNG TRỤC

🔩 Hành trình tối đa của ghế đuôi: 460 mm

📐 Đường kính ống lót ụ sau: φ80 mm

↔️ Hành trình ống lót ụ sau: 130 mm

🔧 Độ côn trục gá: MT.NO.4

Cấu hình ụ sau giúp máy có thêm khả năng hỗ trợ các chi tiết gia công dạng trục trong phạm vi làm việc của CLS20.

---

📐 KHẢ NĂNG GIA CÔNG & KÍCH THƯỚC PHÔI

🔩 Đường kính quay tối đa: Φ500 mm

⚙️ Đường kính cắt tối đa đối với trục/đĩa: Φ260/Φ300 mm

📏 Chiều dài cắt tối đa: 450/430 mm

📌 Spindle center và hệ thống truyền động được cấu hình theo từng lựa chọn đầu trục chính, mâm cặp và đường kính ổ trục.

---

🏭 KÍCH THƯỚC MÁY – LỰA CHỌN CẤU HÌNH BĂNG TẢI PHOI

CLS20 có nhiều cấu hình kích thước tùy theo việc lựa chọn băng tải phế liệu:

📦 2900×1740×2000 mm – không bao gồm băng tải phế liệu

📦 3900×1740×2000 mm – bao gồm băng tải phế liệu bên hông

📦 2900×2870×2000 mm – bao gồm băng tải phế liệu phía sau

⚖️ Trọng lượng máy: 4.000 kg

---

🔥 CLS20 PHÙ HỢP CHO NHIỀU NHU CẦU GIA CÔNG CƠ KHÍ

⚙️ Gia công các chi tiết dạng trục

🔩 Gia công chi tiết dạng đĩa

🏭 Gia công linh kiện cơ khí chính xác

🛠️ Sản xuất chi tiết theo chu trình CNC

🔄 Gia công nhiều nguyên công cần thay dao nhanh

📐 Gia công các chi tiết yêu cầu kiểm soát kích thước và độ lặp lại

---

THÔNG SỐ KỸ THUẬT

Thông số kỹ thuật	Giá trị	Đơn vị
Đường kính quay tối đa	Φ500	mm
Đường kính cắt tối đa (trục/đĩa)	Φ260/Φ300	mm
Chiều dài cắt tối đa	450; 430	mm
Loại đầu trục chính	ISO A2-6; ISO A2-8	—
Kích thước mâm cặp	8″; 10″	—
Phạm vi tốc độ trục chính	4500; 3500	r/phút
Đường kính ổ trục trước	Φ100; φ130	mm
Công suất động cơ trục chính	11/15kw FANUC 0i-TF(5)	kW
Đường kính lỗ xuyên trục chính	Φ62; Φ87	mm
Theo đường kính thanh khi trang bị mâm cặp rỗng và xi lanh thủy lực	Φ51; Φ74	mm
Hành trình tối đa trục X	165	mm
Hành trình tối đa trục Z	500	mm
Tốc độ di chuyển nhanh trục X	20	m/phút
Tốc độ di chuyển nhanh trục Z	24	m/phút
Tốc độ cấp liệu tiện tối đa	9	m/phút
Loại tháp pháo và số lượng dụng cụ	Hệ thống thủy lực – 8 trạm làm việc	—
Kích thước tay cầm	25×25	mm
Thời gian thay dao liền kề/xa nhất	0,45/1,2
Hành trình tối đa của ghế đuôi	460	—
Đường kính ống lót ụ sau	φ80	mm
Hành trình ống lót ụ sau	130	mm
Độ côn trục gá	MT.NO.4	—
Độ chính xác định vị trục X	0,008	mm
Độ chính xác định vị trục Z	0,008	mm
Khả năng lặp lại trục X	0,004	mm
Khả năng lặp lại trục Z	0,004	mm
Loại ray dẫn hướng	Dẫn hướng tuyến tính	—
Kích thước máy – không bao gồm băng tải phế liệu	2900×1740×2000	mm
Kích thước máy – bao gồm băng tải phế liệu bên hông	3900×1740×2000	mm
Kích thước máy – bao gồm băng tải phế liệu phía sau	2900×2870×2000	mm
Trọng lượng máy công cụ	4000	kg

---

📞 CẦN TƯ VẤN MÁY TIỆN CNC CLS20?

CLS20 là lựa chọn phù hợp cho doanh nghiệp đang tìm kiếm máy tiện CNC giường nghiêng với khả năng gia công Ø500 mm, trục chính tốc độ cao, tháp pháo 8 trạm và độ chính xác định vị/lặp lại theo thông số kỹ thuật công bố.

👉 Liên hệ ngay để được tư vấn cấu hình CLS20, lựa chọn mâm cặp – trục chính – băng tải phoi và nhận báo giá phù hợp với nhu cầu gia công của bạn!
