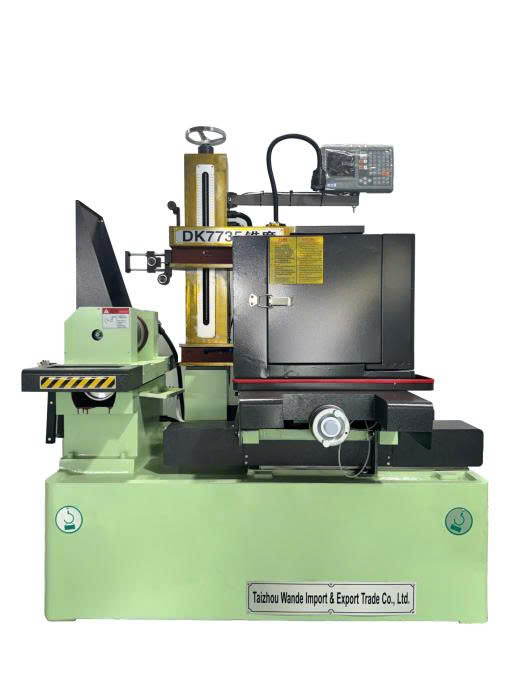

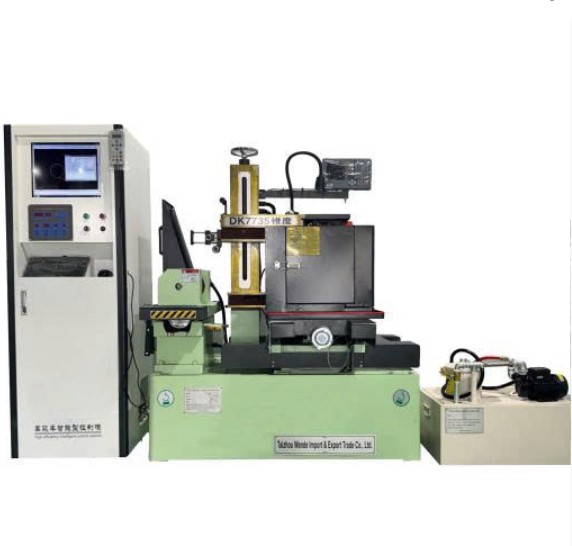

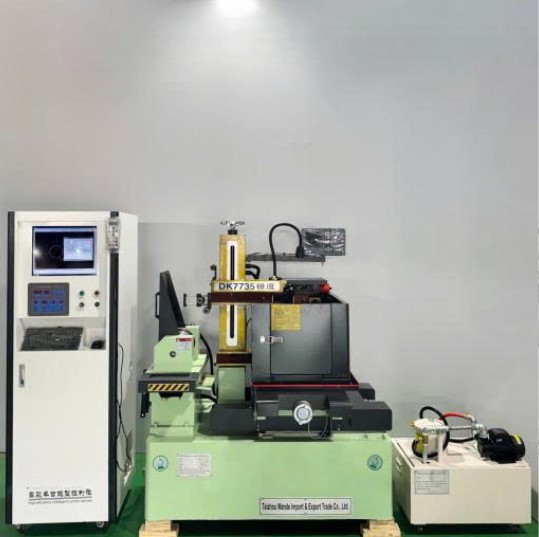

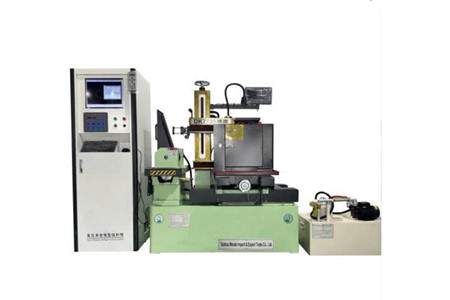

Máy cắt dây DK7735

MÁY CẮT DÂY CNC EDM DK7735 – CẮT CHÍNH XÁC, TỐC ĐỘ CAO, CHINH PHỤC KHUÔN MẪU VÀ BIÊN DẠNG PHỨC TẠP

Khi phay và tiện không còn là lựa chọn tối ưu, công nghệ cắt dây EDM mở ra một hướng gia công khác – chính xác, linh hoạt và phù hợp với những biên dạng mà phương pháp cơ khí truyền thống khó xử lý.

Máy cắt dây CNC EDM DK7735 được thiết kế dành cho các xưởng cơ khí chính xác, chế tạo khuôn mẫu và gia công những chi tiết có biên dạng phức tạp. Với hệ thống điều khiển Step Motor cho các trục X, Y, U, V, tốc độ cắt lần đầu lên đến ≥240 mm²/phút, khả năng cắt côn 6°/80 mm và dung sai gia công theo thông số catalog đạt ≤0,01 mm, DK7735 mang đến nền tảng gia công mạnh mẽ cho nhiều yêu cầu sản xuất.

Không chỉ có DK7735, dòng máy còn bao gồm DK7745, DK7750F và DK7763F, mở rộng lựa chọn về hành trình, kích thước bàn và tải trọng phôi cho từng quy mô xưởng.

⚡ TỐC ĐỘ CẮT ≥240 MM²/PHÚT – TĂNG HIỆU SUẤT GIA CÔNG

Trong sản xuất khuôn mẫu, thời gian gia công ảnh hưởng trực tiếp đến năng suất của toàn xưởng. DK7735 có tốc độ cắt lần đầu nhanh nhất đạt ≥240 mm²/phút theo thông số catalog.

Kết hợp với tốc độ lô quấn dây có thể điều chỉnh từ 5–11,5 m/s, máy cho phép thiết lập tốc độ phù hợp với từng yêu cầu gia công, hướng đến sự cân bằng giữa tốc độ và chất lượng đường cắt.

🚀 Tốc độ cắt cao.

🚀 Điều chỉnh tốc độ lô quấn linh hoạt.

🚀 Hỗ trợ rút ngắn thời gian gia công.

🎯 DUNG SAI CẮT VUÔNG ≤0,01 MM – HƯỚNG ĐẾN GIA CÔNG CHÍNH XÁC

Độ chính xác là yếu tố đặc biệt quan trọng khi gia công khuôn, chày cối và các chi tiết có yêu cầu dung sai chặt.

Theo thông số kỹ thuật, máy đạt:

Cắt vuông 10 × 10 × 20 mm: dung sai ≤0,01 mm.

Thông số này cho thấy DK7735 được định hướng cho những ứng dụng cần kiểm soát tốt kích thước và biên dạng trong quá trình gia công cắt dây.

✨ ĐỘ NHÁM ≤1,7 Ra – CHÚ TRỌNG CHẤT LƯỢNG BỀ MẶT

Bên cạnh độ chính xác kích thước, chất lượng bề mặt sau gia công cũng là một tiêu chí quan trọng đối với khuôn mẫu.

Với công nghệ cắt 3 lần tốt nhất, máy đạt độ nhám bề mặt ≤1,7 Ra theo thông số catalog, trên mẫu 10 × 10 × 20 mm bằng vật liệu SKD có độ cứng 45–60 HRC.

Điều này giúp máy phù hợp với các công việc cần chú trọng cả độ chính xác của biên dạng và chất lượng bề mặt sau cắt.

⚙️ STEPMOTOR X, Y, U, V – KIỂM SOÁT CHUYỂN ĐỘNG THEO BẢN VẼ

DK7735 sử dụng Step Motor điều khiển các trục X, Y, U và V, giúp hệ thống thực hiện các chuyển động theo chương trình gia công đã thiết lập.

Việc kiểm soát đồng thời các trục chính và trục phụ giúp máy có khả năng xử lý những đường cắt phức tạp, đồng thời hỗ trợ gia công côn trong phạm vi thiết kế.

🎯 X, Y: Step Motor

🎯 U, V: Step Motor

🎯 Hành trình U, V: 30 × 30 mm

🎯 Độ côn tiêu chuẩn: 6°/80 mm

📐 HÀNH TRÌNH LỚN – LINH HOẠT TỪ CHI TIẾT ĐẾN PHÔI KÍCH THƯỚC LỚN

Dòng máy được phát triển với 4 model, đáp ứng nhiều cấp độ về không gian gia công.

DK7735 sở hữu hành trình 350 × 450 × 400 mm, tải trọng phôi tối đa 400 kg.

DK7745 nâng lên 450 × 550 × 400 mm, tải trọng phôi 500 kg.

DK7750F đạt hành trình 500 × 800 × 600 mm, tải trọng phôi lên đến 800 kg.

DK7763F có hành trình lớn nhất 630 × 1000 × 700 mm, tải trọng phôi tối đa 900 kg.

Nhờ đó, doanh nghiệp có thể lựa chọn model dựa trên kích thước phôi, hành trình cần thiết và quy mô gia công thực tế.

💪 BÀN MÁY CHỊU TẢI – XỬ LÝ PHÔI LÊN ĐẾN 900 KG

Không gian bàn máy được thiết kế tương ứng với từng model, từ 500 × 720 mm đến 1350 × 780 mm.

Tải trọng phôi tối đa đạt:

🔩 DK7735: 400 kg

🔩 DK7745: 500 kg

🔩 DK7750F: 800 kg

🔩 DK7763F: 900 kg

Đây là lợi thế đáng chú ý khi xưởng cần gia công những phôi có kích thước và trọng lượng lớn hơn.

🔥 CẮT CÔN 6°/80 MM – MỞ RỘNG KHẢ NĂNG GIA CÔNG BIÊN DẠNG

Với khả năng cắt côn tiêu chuẩn 6°/80 mm, DK7735 không chỉ hướng đến các đường cắt thông thường mà còn đáp ứng những chi tiết cần xử lý góc côn.

Kết hợp cùng hành trình U, V 30 × 30 mm, máy mang đến thêm không gian điều khiển để thực hiện các biên dạng theo chương trình gia công.

💧 HỆ THỐNG LÀM MÁT CAO ÁP CÓ LỌC

DK7735 sử dụng dầu làm mát pha nước, kết hợp với thùng nước cao áp có lọc.

Hệ thống này hỗ trợ kiểm soát dung dịch làm mát trong quá trình cắt dây, góp phần tạo môi trường gia công phù hợp và thuận tiện hơn cho quá trình vận hành.

🖥️ AUTOCUT – KẾT NỐI DỮ LIỆU QUA USB VÀ LAN

Máy được trang bị phần mềm điều khiển AutoCut, hỗ trợ giao diện Tiếng Trung và Tiếng Anh.

Dữ liệu gia công có thể được truyền thông qua USB và LAN, mang đến phương thức kết nối thuận tiện cho việc đưa chương trình vào hệ thống điều khiển.

🏗️ KẾT CẤU ĐẦM CHẮC – HƯỚNG ĐẾN VẬN HÀNH ỔN ĐỊNH

Với trọng lượng máy từ 1.200 kg đến 2.800 kg tùy model, dòng DK được xây dựng theo hướng kết cấu chắc chắn, phù hợp với môi trường sản xuất cơ khí.

Khối lượng máy lớn kết hợp với kết cấu bàn và thân máy chịu tải giúp tạo nền tảng ổn định khi gia công các phôi có trọng lượng lớn.

🏭 ỨNG DỤNG TRONG GIA CÔNG KHUÔN MẪU VÀ CƠ KHÍ CHÍNH XÁC

Công nghệ cắt dây EDM đặc biệt phù hợp với những công việc yêu cầu xử lý biên dạng mà phương pháp phay, tiện thông thường khó đáp ứng.

DK7735 và các model trong dòng có thể được ứng dụng cho:

🔧 Gia công chi tiết cơ khí chính xác

⚙️ Gia công bánh răng và biên dạng cam

🧰 Chế tạo khuôn dập, khuôn mẫu

🔩 Gia công chày, cối

📐 Cắt các biên dạng dị hình, phức tạp

💪 Gia công phôi và vật liệu có độ cứng cao

📊 THÔNG SỐ KỸ THUẬT

THÔNG SỐ	Model DK7735	Model DK7745	Model DK7750F	Model DK7763F
Hành trình gia công Y*X*Z(mm)	350*450*400	450*550*400	500*800*600	630*1000*700
Hành trình trục U,V(mm)	30 x 30	30 x 30	30 x 30	30 x 30
Kích thước bàn máy	500 x 720	600 x 820	700 x 1160	1350 x 780
Kích thước máy	1700*1400*1900	1800*1500*1900	2100*2000*2000	2600*2300*2100
Tải trọng phôi lớn nhất (kg)	400	500	800	900
Trọng lượng máy (kg)	1200	1350	1700	2800
Điều khiển X,Y,U,V	Step motto
Dung sai gia công	Cắt vuông 10*10*20≤ 0.01mm
Độ nhám bề mặt cắt 3 lần tốt nhất (Ra)	Cắt vuông 10*10*20 ≤1.7 Ra ( Vật liệu SKD độ cứng 45-60HRC)
Tốc độ cắt 1 lần nhanh nhất	240≤mm2/phút
Độ côn tiêu chuẩn	6° /80mm
Đường kính dây cắt (mm)	0.1~0.20
Điều chỉnh tốc độ lô quấn m/s	5-11.5
Phương thức làm mát	Dầu làm mát pha nước
Thùng nước làm mát	Thùng nước cao áp có lọc
Nguồn điện cung cấp	380v 50hz
Công suất điện (kw)	3 kw
Phần mềm điều khiển	Autocut
Ngôn ngữ hiển thị	Tiếng Trung, tiếng Anh
Kích thước tủ điện	640*552*1702
Phương thức truyền văn bản	cổng USB, Lan

🌟 DK7735 – GIẢI PHÁP CẮT DÂY EDM CHO NHỮNG BÀI TOÁN GIA CÔNG KHÓ

DK7735 nổi bật với hành trình 350 × 450 × 400 mm, tải trọng phôi 400 kg, tốc độ cắt lần đầu ≥240 mm²/phút, dung sai gia công theo catalog ≤0,01 mm và khả năng cắt côn 6°/80 mm.

Trong khi đó, DK7745, DK7750F và DK7763F mở rộng đáng kể về hành trình và tải trọng, đặc biệt DK7763F có khả năng xử lý phôi lên đến 900 kg.

🔥 Đừng để những biên dạng phức tạp giới hạn năng lực gia công của xưởng bạn. Hãy lựa chọn model DK phù hợp để chủ động hơn trong gia công khuôn mẫu, chày cối, chi tiết cơ khí chính xác và các phôi có độ cứng cao. Liên hệ ngay để được tư vấn cấu hình phù hợp!
