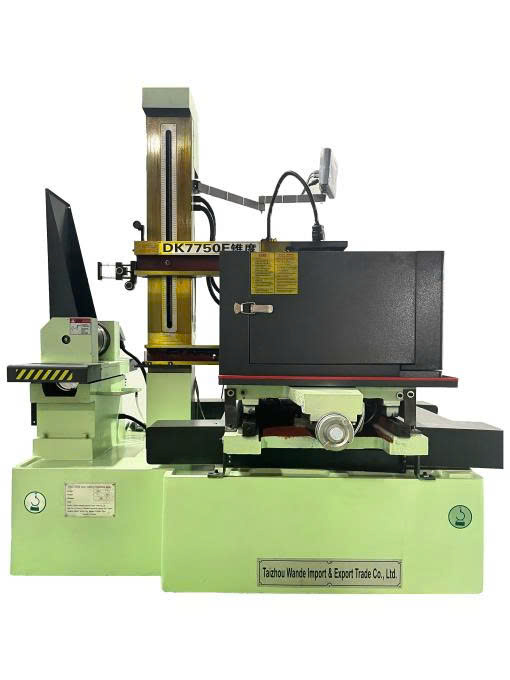

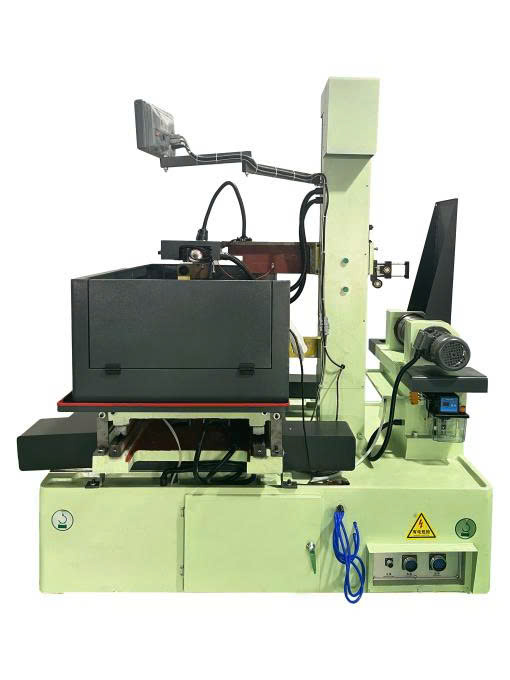

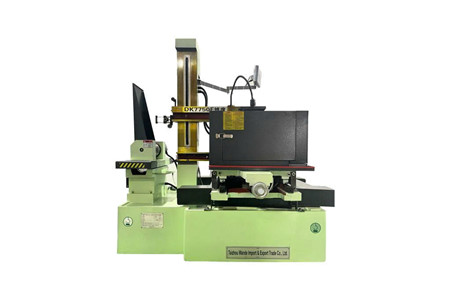

Máy cắt dây DK7750F

MÁY CẮT DÂY DK7750F – HÀNH TRÌNH 500 × 800 × 600 MM, GIA CÔNG PHÔI LỚN, ĐỘ CHÍNH XÁC CAO

Khi kích thước phôi ngày càng lớn và biên dạng gia công ngày càng phức tạp, một chiếc máy cắt dây EDM không chỉ cần chính xác mà còn phải sở hữu không gian gia công rộng, khả năng chịu tải cao và kết cấu đủ vững chắc.

Máy cắt dây DK7750F được phát triển cho những yêu cầu đó. Với hành trình gia công Y × X × Z lên tới 500 × 800 × 600 mm, hành trình trục U, V 30 × 30 mm, tải trọng phôi tối đa 800 kg và tốc độ cắt một lần nhanh nhất 240 mm²/phút, DK7750F mang đến năng lực gia công mạnh mẽ cho các xưởng cơ khí chính xác, khuôn mẫu và những công việc cần xử lý phôi kích thước lớn.

HÀNH TRÌNH 500 × 800 × 600 MM – MỞ RỘNG KHÔNG GIAN GIA CÔNG

Không gian làm việc rộng chính là lợi thế đáng chú ý của DK7750F.

Với hành trình Y × X × Z đạt 500 × 800 × 600 mm, máy tạo điều kiện thuận lợi để gia công những chi tiết có kích thước lớn, các lòng khuôn, biên dạng dị hình và nhiều dạng phôi mà máy có hành trình nhỏ hơn khó đáp ứng.

Hành trình trục phụ U, V đạt 30 × 30 mm, kết hợp độ côn tiêu chuẩn 6°/80 mm, giúp mở rộng khả năng xử lý các chi tiết có yêu cầu về biên dạng nghiêng và cắt côn.

TẢI TRỌNG PHÔI LÊN TỚI 800 KG – SẴN SÀNG CHO PHÔI CỠ LỚN

Với các xưởng cơ khí khuôn mẫu, trọng lượng phôi là một trong những yếu tố cần được tính toán kỹ trước khi lựa chọn máy.

DK7750F có khả năng tiếp nhận phôi với tải trọng tối đa lên tới 800 kg, kết hợp bàn máy kích thước 700 × 1160 mm theo bảng thông số kỹ thuật.

Kết cấu máy chắc chắn cùng trọng lượng máy 1.700 kg tạo nền tảng cơ khí ổn định cho quá trình gia công các phôi lớn và những chu kỳ cắt kéo dài.

DUNG SAI ≤ 0,01 MM – KIỂM SOÁT CHÍNH XÁC TỪNG BIÊN DẠNG

Trong gia công khuôn mẫu, một sai lệch nhỏ cũng có thể ảnh hưởng đến khả năng lắp ráp và chất lượng chi tiết.

DK7750F sử dụng Step Motor điều khiển các trục X, Y, U, V, hỗ trợ chuyển động theo chương trình gia công được thiết lập.

Theo thông số kỹ thuật, bài kiểm tra cắt vuông 10 × 10 × 20 mm đạt dung sai ≤ 0,01 mm. Đây là nền tảng để máy đáp ứng những yêu cầu gia công cần kiểm soát chặt chẽ kích thước và biên dạng.

CẮT 3 LẦN – ĐỘ NHÁM ≤ 1.7 Ra

Không dừng ở khả năng tạo hình, DK7750F còn hỗ trợ phương pháp cắt nhiều lần nhằm cải thiện chất lượng bề mặt.

Theo thông số thử nghiệm, khi cắt mẫu vuông 10 × 10 × 20 mm trên vật liệu SKD có độ cứng 45–60 HRC, độ nhám bề mặt cắt 3 lần tốt nhất đạt ≤ 1.7 Ra.

Điều này giúp máy phù hợp với những công việc mà bề mặt sau gia công là một trong những tiêu chí quan trọng của chi tiết khuôn hoặc chi tiết cơ khí chính xác.

TỐC ĐỘ CẮT 240 MM²/PHÚT – TĂNG HIỆU QUẢ SẢN XUẤT

Một thiết bị gia công công nghiệp cần cân bằng giữa độ chính xác và năng suất.

DK7750F có tốc độ cắt một lần nhanh nhất theo thông số đạt 240 mm²/phút, giúp đáp ứng tốt những công việc cần xử lý khối lượng gia công lớn.

Tốc độ lô quấn dây có thể điều chỉnh trong khoảng 5–11,5 m/s, trong khi đường kính dây cắt nằm trong phạm vi 0,10–0,20 mm, tạo sự linh hoạt cho quá trình thiết lập chế độ cắt.

CẮT CÔN 6°/80 MM – XỬ LÝ BIÊN DẠNG NGHIÊNG

Với những khuôn dập, khuôn ép hoặc chi tiết có thành nghiêng, khả năng cắt côn là yếu tố quan trọng.

DK7750F hỗ trợ độ côn tiêu chuẩn 6°/80 mm, kết hợp với hành trình U, V 30 × 30 mm, giúp máy đáp ứng các yêu cầu gia công biên dạng có độ nghiêng theo thiết kế.

Đây là một lợi thế đáng chú ý khi xử lý những chi tiết có hình học phức tạp thay vì chỉ thực hiện các đường cắt thẳng đơn giản.

KẾT CẤU 1.700 KG – NỀN TẢNG CHO GIA CÔNG ỔN ĐỊNH

Với kích thước máy 2100 × 2000 × 2000 mm và trọng lượng lên tới 1.700 kg, DK7750F sở hữu kết cấu đầm chắc, phù hợp với các công việc gia công phôi có kích thước và trọng lượng lớn.

Khối lượng máy lớn kết hợp kết cấu cơ khí chắc chắn giúp hạn chế ảnh hưởng của rung động trong quá trình vận hành, tạo nền tảng ổn định cho chu kỳ phóng điện và chuyển động cắt dây.

AUTOCUT + USB + LAN – THUẬN TIỆN TRONG LẬP TRÌNH VÀ TRUYỀN DỮ LIỆU

DK7750F sử dụng phần mềm điều khiển AutoCut, hỗ trợ quá trình thiết lập và vận hành chương trình gia công.

Giao diện hiển thị tiếng Trung và tiếng Anh, thuận tiện cho kỹ thuật viên trong quá trình sử dụng. Máy đồng thời hỗ trợ truyền dữ liệu qua USB và LAN, giúp việc đưa chương trình vào hệ thống điều khiển linh hoạt hơn.

LÀM MÁT CAO ÁP CÓ LỌC – HỖ TRỢ QUÁ TRÌNH GIA CÔNG

DK7750F sử dụng dầu làm mát pha nước kết hợp thùng nước cao áp có lọc, hỗ trợ duy trì điều kiện làm việc phù hợp trong quá trình cắt dây.

Hệ thống sử dụng nguồn điện 380V – 50Hz, công suất điện 3 kW, phù hợp với môi trường sản xuất cơ khí công nghiệp.

GIA CÔNG KHUÔN MẪU, BÁNH RĂNG, CHI TIẾT PHỨC TẠP VÀ PHÔI CỨNG

Nhờ hành trình lớn và khả năng chịu tải cao, DK7750F có thể được ứng dụng trong nhiều công việc gia công chuyên sâu:

⚙️ Khuôn dập và khuôn mẫu: Gia công các biên dạng cần độ chính xác cao và khả năng xử lý phôi có độ cứng lớn.

⚙️ Bánh răng và cam: Phù hợp với những chi tiết có biên dạng phức tạp, yêu cầu đường cắt theo chương trình.

⚙️ Chi tiết máy: Hỗ trợ gia công các chi tiết có hình dạng đặc biệt mà phương pháp phay, tiện thông thường gặp hạn chế.

⚙️ Phôi kích thước lớn: Tải trọng tối đa 800 kg giúp mở rộng phạm vi phôi có thể đưa lên bàn máy.

⚙️ Vật liệu cứng: Có thể ứng dụng trên thép khuôn SKD và các vật liệu khó gia công theo yêu cầu thực tế.

THÔNG SỐ KỸ THUẬT

THÔNG SỐ	Model DK7735	Model DK7745	Model DK7750F	Model DK7763F
Hành trình gia công Y*X*Z (mm)	350*450*400	450*550*400	500*800*600	630*1000*700
Hành trình trục U,V (mm)	30 x 30	30 x 30	30 x 30	30 x 30
Kích thước bàn máy	500 x 720	600 x 820	700 x 1160	1350 x 780
Kích thước máy	1700*1400*1900	1800*1500*1900	2100*2000*2000	2600*2300*2100
Tải trọng phôi lớn nhất (kg)	400	500	800	900
Trọng lượng máy (kg)	1200	1350	1700	2800
Điều khiển X,Y,U,V	Step motto
Dung sai gia công	Cắt vuông 10*10*20≤ 0.01mm
Độ nhám bề mặt cắt 3 lần tốt nhất (Ra)	Cắt vuông 10*10*20 ≤1.7 Ra ( Vật liệu SKD độ cứng 45-60HRC)
Tốc độ cắt 1 lần nhanh nhất	240≤mm2/phút
Độ côn tiêu chuẩn	6° /80mm
Đường kính dây cắt (mm)	0.1~0.20
Điều chỉnh tốc độ lô quấn m/s	5-11.5
Phương thức làm mát	Dầu làm mát pha nước
Thùng nước làm mát	Thùng nước cao áp có lọc
Nguồn điện cung cấp	380v 50hz
Công suất điện (kw)	3 kw
Phần mềm điều khiển	Autocut
Ngôn ngữ hiển thị	Tiếng Trung, tiếng Anh
Kích thước tủ điện	640*552*1702
Phương thức truyền văn bản	cổng USB, Lan

DK7750F – KHI XƯỞNG CẦN NHIỀU HƠN MỘT CHIẾC MÁY CẮT DÂY

DK7750F không chỉ nổi bật ở kích thước lớn. Giá trị của model nằm ở sự kết hợp giữa hành trình 500 × 800 × 600 mm, tải trọng phôi lên tới 800 kg, dung sai ≤ 0,01 mm, tốc độ cắt 240 mm²/phút và khả năng cắt côn 6°/80 mm.

Đây là cấu hình hướng đến những xưởng cơ khí cần mở rộng khả năng xử lý phôi lớn, gia công khuôn mẫu phức tạp và nâng cao năng lực thực hiện những chi tiết mà các phương pháp gia công truyền thống có thể gặp nhiều giới hạn.

SẴN SÀNG ĐƯA NHỮNG PHÔI LỚN VÀO QUY TRÌNH GIA CÔNG?

Hãy liên hệ ngay để được tư vấn DK7750F theo kích thước phôi, tải trọng, hành trình gia công và yêu cầu kỹ thuật thực tế của xưởng.

DK7750F – MỞ RỘNG KHÔNG GIAN GIA CÔNG, NÂNG TẦM NHỮNG CHI TIẾT MÀ XƯỞNG CÓ THỂ CHINH PHỤC.
